丹佛斯 VLT HVAC Drive FC102 是專門麵向暖通空調、風機、水泵、冷卻塔、空調機組和樓宇自動化係統的變頻器。它和 FC51 這類小型通用變頻器相比,端子資源更多,LCP 麵板功能更完整,應用參數也更偏向 HVAC 場景,例如無流量、空泵、睡眠模式、火災模式、多泵控製和旁路功能。現場真正需要掌握的不是把所有 HVAC 功能都展開,而是能根據用戶手冊快速完成基礎調試:看懂 LCP 麵板、備份和複製參數、恢複默認設置、完成外部端子啟停和正反轉、用端子 53 接 0-10V 電位器或模擬量給定、根據報警代碼判斷故障方向。 本文按維修和調試現場的邏輯整理 FC102 用戶手冊的使用方法。文中參數和端子以 FC102 用戶手冊為依據,但不同功率段、選件卡、軟件版本和區域性設置可能影響默認值,調試前必須核對銘牌、端子圖、選件、現場安全回路和機械方向要求。 一、FC102 LCP 本地控製麵板:狀態、快捷菜單、主菜單和報警日誌
FC102 的 LCP 麵板比小型機種更適合現場維護。它通常具有圖形顯示區、狀態鍵、快捷菜單鍵、主菜單鍵、報警日誌鍵、導航鍵以及 Hand On、Off、Auto On、Reset 等操作鍵。手冊中把 LCP 作為用戶界麵的核心:日常查看運行狀態用 Status,快速調試用 Quick Menu,完整參數設置用 Main Menu,查看故障曆史用 Alarm Log。 Status 狀態界麵 用於查看輸出頻率、參考值、電機電流、電機功率、反饋、運行狀態和警告狀態。FC102 用在 HVAC 係統時,維修人員應重點看參考值、反饋值、運行/停止命令、實際頻率、端子狀態和報警字。若顯示“自動 遠程 慣性停車”或報警 60 外部互鎖,通常不是主板壞,而是端子 27 或外部互鎖條件沒有滿足。 Quick Menu 快捷菜單 適合初次啟動。手冊說明,快捷菜單提供逐步參數設置,尤其適用於 Q2 快速設置和 Q3 功能設置。對於常見開環風機泵類應用,可以通過 Quick Menu 依次設置電機參數、參考值範圍、加減速時間、端子 53 模擬輸入和控製方式。快捷菜單的價值在於順序清楚,適合現場快速恢複運行。 Main Menu 主菜單 可以訪問所有參數。需要修改 5-10、5-11、5-12 等數字輸入,6-10、6-11、6-14、6-15 等模擬輸入標定,0-50 LCP 複製,14-22 工作模式,14-20 複位模式,20 組 PID,22 組 HVAC 應用功能時,都應該進入主菜單。維修人員不要隻停留在快捷菜單,否則容易找不到關鍵參數。 Hand On / Off / Auto On 要分清。Hand On 是本地啟動,適合單機試轉;Off 是停止;Auto On 讓變頻器接受端子、通訊或控製係統命令。樓宇自控係統控製 FC102 時,必須處於 Auto On,否則 BMS 給了啟動和頻率信號,變頻器也可能不響應。 二、FC102 參數備份和複製:0-50 LCP 複製是維修交接的關鍵FC102 用戶手冊單獨把“備份和複製參數設置”列為用戶界麵章節,說明它在現場維護中很重要。核心參數是 0-50 LCP 複製。通過 LCP 可以把一台變頻器的參數上載到麵板,再下載到另一台變頻器,適合更換控製板、替換同型號變頻器或批量調試同類風機水泵。 將數據上載到 LCP 的典型流程是:先按 [Off] 讓電機停止,進入 0-50 LCP 複製,選擇 所有參數到 LCP,按 OK 後等待進度條完成。這樣 LCP 中就保存了當前變頻器的參數。 從 LCP 下載數據 的典型流程是:目標機停車,進入 0-50 LCP 複製,選擇 從 LCP 傳所有參數,按 OK,等待進度條完成,然後按 Hand On 或 Auto On 返回正常運行。 維修現場要注意三點。第一,複製前應停車,不要在風機或水泵運行中進行參數搬運。第二,不同功率、不同電壓等級、不同選件配置之間不要盲目下載全部參數,特別是電機額定電流、保護、I/O 選件、通訊、火災模式和多泵功能。第三,複製後必須核對電機數據、端子功能、參考源、最小/最大頻率、加減速時間、通訊地址和 HVAC 專用功能。 如果需要恢複出廠默認,用戶手冊推薦使用 14-22 工作模式 執行初始化。操作流程是進入 Main Menu,找到 14-22,選擇初始化,斷電等顯示器關閉,再上電,最後按 Reset 返回運行。手動初始化需要斷電後同時按住 Status、Main Menu 和 OK 再上電,但它會清除更多本地化和監測數據。初始化前最好先用 0-50 把參數上載到 LCP 作為備份。 三、端子結構:12/13、18、27、53、54、55 和 50 要先分清FC102 控製端子分為數字輸入/輸出、模擬輸入/輸出、RS-485 和繼電器。用戶手冊中的端子默認表非常關鍵。 端子 12、13 是 +24V DC 供電端子,最大輸出電流為 200mA,可用於數字輸入和外部變送器。端子 20 是數字輸入公共端。常見 PNP 接法下,可用端子 12 或 13 給數字輸入供電。 端子 18 默認參數 5-10=[8] 啟動,是最常用啟動輸入。端子 27 默認參數 5-12=[2] 慣性停車,很多應用中作為外部互鎖。手冊明確說明,如果沒有外部互鎖裝置,可能需要在端子 12 或 13 與端子 27 之間安裝跳線,否則變頻器會顯示自動遠程慣性停車或報警 60 外部互鎖。 端子 19、32、33、29 也是可編程數字輸入,其中 29 和 27 還可設置為數字輸出。需要正反轉、複位、點動、預置參考、外部互鎖或運行允許時,都應在 5-1* 數字輸入組中設置。 端子 53 和 54 是模擬輸入。手冊中端子 53 默認用於開環速度參考值,端子 54 默認用於閉環反饋。端子 55 是模擬輸入公共端。端子 50 是 +10V DC 模擬供電,最大電流 15mA,常用於電位器或熱敏電阻。 端子 53/54 的電壓或電流模式不是隻靠參數決定,還要看硬件開關。拆下 LCP 後可以看到 A53、A54 開關,U 表示電壓輸入,I 表示電流輸入。調整這些開關前必須斷電。若開關在 I 檔卻按 0-10V 設置,或者開關在 U 檔卻接 4-20mA,模擬量就會異常。 四、外部端子啟停與正反轉:先滿足 27,再用 18 啟動

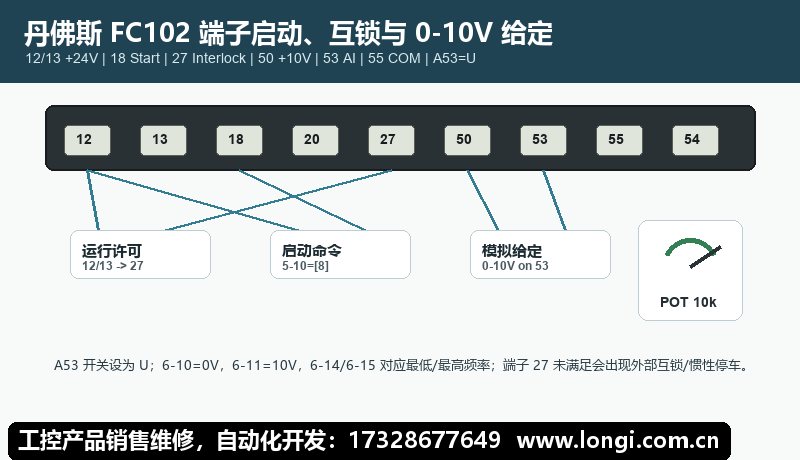

FC102 出廠邏輯裏,端子 27 的外部互鎖/慣性停車非常關鍵。很多用戶隻接了端子 18 啟動,卻忘記給端子 27 有效信號,結果 LCP 顯示“自動遠程慣性停車”或報警 60。正確思路是:端子 27 先滿足運行許可,再由端子 18 發啟動命令。 一個基礎兩線啟動接法可以這樣做: 1. 端子 12 或 13 接到外部安全/聯鎖回路,再接端子 27。 2. 參數 5-12 保持慣性停車或按現場需要設為外部互鎖。 3. 端子 12 或 13 經過啟動開關接端子 18。 4. 參數 5-10=[8] 啟動。 5. LCP 按 Auto On,讓端子命令生效。 如果需要外部正反轉,必須先確認設備允許反轉。FC102 常用於風機、水泵,很多設備不允許反轉,特別是水泵、風機葉輪、冷卻塔和帶單向閥係統。若機械允許,可把端子 19 或 32 設置為反向功能,在 5-1* 數字輸入組中選擇反向,同時檢查電機速度方向限製參數,確認允許雙方向運行。 實際調試建議先低頻空載測試。先閉合端子 27 許可,再閉合端子 18 啟動;確認輸出頻率、旋轉方向和電流正常後,再測試反向輸入。若方向不對,可在斷電後交換電機任意兩相,或調整反向邏輯。不要在泵閥未開、風道關閉或負載卡滯時直接升到額定頻率。 五、端子 53 外部電位器或 0-10V 給定:6-10、6-11、6-14、6-15 是核心FC102 用戶手冊給出了一個典型開環應用:端子 53 接收 0-10V DC 模擬控製信號,變頻器按比例輸出頻率。例如 0-10V 對應 6-60Hz。這個例子對現場電位器調速非常有參考價值。 普通 10kΩ 電位器接線可按以下思路: 1. 端子 50 接電位器高端,提供 +10V 模擬電源。 2. 端子 55 接電位器低端,作為模擬公共端。 3. 端子 53 接電位器中間滑動端。 4. A53 開關設為 U 電壓模式。 對應參數可以這樣設置: 1. 3-02 最小參考值:設置最低速度,例如 0Hz 或工藝允許最低頻率。 2. 3-03 最大參考值:設置最高速度,例如 50Hz 或 60Hz。 3. 6-10 端子 53 低電壓:設置為 0V。 4. 6-11 端子 53 高電壓:設置為 10V。 5. 6-14 53 端參考/反饋低:設置為最低輸出頻率,例如 0Hz 或 6Hz。 6. 6-15 53 端參考/反饋高:設置為最高輸出頻率,例如 50Hz 或 60Hz。 7. 檢查參考源,確保端子 53 被選作速度參考,而不是被總線、預置參考或閉環 PID 覆蓋。 如果電位器無效,先測端子 53 對 55 的電壓是否隨旋鈕變化。若沒有變化,查端子 50、55、電位器和接線;若電壓正常但頻率不變,查參考源、Auto On、端子 18 啟動、端子 27 聯鎖和最小/最大參考值。若出現警告/報警 2 斷線故障,說明模擬輸入信號低於最小值的 50%,需要檢查 6-01 斷線超時功能、模擬線斷線、A53 開關和 6-10/6-14 標定。 六、FC102 常見報警代碼和處理方向FC102 的報警表很長,實際維修時應先抓常見故障。手冊中警告、報警和跳閘鎖定分開顯示,部分故障是否報警取決於參數設置。 警告 1,10V 電壓低:控製卡端子 50 電壓低,常見原因是電位器短路、外接負載過大或接線錯誤。拆除端子 50 接線後若警告消失,說明外部線路有問題;若不消失,檢查控製卡。 警告/報警 2,斷線故障:模擬輸入低於設定最小值的 50%。檢查端子 53/54 信號、端子 55 公共端、A53/A54 開關、6-01、6-10、6-11、6-14、6-15 以及外部傳感器。 警告/報警 4,主電源缺相:供電相缺失或電壓嚴重不平衡,也可能是輸入整流器故障。檢查三相電壓、熔斷器、接觸器、電源電纜和參數 14-12。 警告 5/6,直流回路電壓高/低:直流母線接近高低限但可能尚未跳閘。檢查電網電壓、負載慣量、減速時間和製動功能。 報警 7,直流過壓:中間電路電壓超過極限。處理方向是延長減速時間、檢查製動電阻、調整加減速類型、檢查 2-10 製動功能和 14-26 跳閘延遲。 報警 8,直流欠壓:檢查供電電壓是否匹配,檢查輸入電壓、軟充電熔斷器、整流器和 24V 備用電源。 報警 9,逆變器過載:變頻器長時間超過 100% 負載運行。比較 LCP 輸出電流、實測電機電流和變頻器額定電流,檢查風機水泵是否卡滯、濾網是否堵塞、載波頻率和降容條件是否合理。 報警 10,電機 ETR 溫度高:電機熱模型過載。檢查電機是否實際發熱,1-24 電機電流是否正確,低速運行是否缺少強製風冷。 報警 11,電動機熱敏電阻溫度過高:檢查熱敏電阻、傳感器接線和 1-90 電機熱保護。 報警 13,過電流:輸出電流超過峰值。檢查加速時間、負載卡滯、電機電纜短路、接地故障和功率模塊。不要反複複位硬衝。 報警 14,接地故障:輸出對地漏電。斷電後測電機絕緣、電纜絕緣和端子盒進水。 報警 16,短路:電機或電機端子短路。檢查 U/V/W 相間短路、輸出接觸器和電機繞組。 報警 17,控製字超時:通訊控製丟失。檢查 BMS、RS-485、現場總線、站號、波特率、控製字和 8-04 超時功能。 報警 29,變頻器溫度過高:檢查散熱風道、風扇、濾網、環境溫度、安裝間距和負載電流。 報警 30/31/32,電機 U/V/W 相缺相:檢查對應輸出相、電機電纜、接觸器和繞組。 報警 34,總線通訊故障:檢查總線卡、通訊線、終端電阻、主站配置和通訊參數。 報警 47,24V 電源故障:檢查 24V 負載、外部傳感器、端子短路和控製卡電源。 報警 60,外部互鎖:最常見於端子 27 未滿足。檢查 12/13 到 27 的跳線、外部急停、壓差開關、消防聯鎖和安全回路。 報警 80,變頻器初始化為默認值:參數已恢複默認。必須重新核對電機、端子、參考源、通訊、PID 和 HVAC 應用參數後才能投入運行。 七、現場調試推薦流程FC102 新裝或維修後建議按以下順序: 1. 斷電檢查主電源、電機絕緣、接地、屏蔽和控製端子。 2. 確認端子 27 外部互鎖或跳線是否滿足運行許可。 3. 上電後進入 Quick Menu,設置電機銘牌參數和區域性設置。 4. 設置 3-02、3-03、加減速時間和最高輸出頻率。 5. 設置端子 18 啟動、端子 27 聯鎖、需要時設置反向輸入。 6. 設置端子 53 的 A53 開關和 6-10、6-11、6-14、6-15。 7. 按 Auto On,用低頻空載試運行。 8. 帶負載運行,觀察輸出電流、反饋、壓力/流量、報警日誌和溫升。 9. 調好後用 0-50 把參數上載到 LCP,作為維修備份。 八、總結FC102 用戶手冊的核心使用方法可以歸納為:LCP 的 Status 看狀態,Quick Menu 做快速啟動,Main Menu 查完整參數,Alarm Log 看故障曆史;0-50 用於 LCP 參數備份和複製,14-22 用於初始化;端子 12/13 提供 24V,端子 18 默認啟動,端子 27 默認慣性停車/外部互鎖,端子 20 是數字公共端;端子 50 提供 10V,端子 53 是常用 0-10V 速度參考,端子 55 是模擬公共端;端子 53/54 的電壓電流模式必須和 A53/A54 開關一致;報警處理要從端子 27、模擬量、電源、負載、電機、散熱和通訊逐項排查。 掌握這些主線後,FC102 不再隻是一本厚手冊,而是一套可快速定位 HVAC 現場問題的調試地圖。尤其是端子 27 外部互鎖、端子 53 模擬量標定和 0-50 參數備份,是 FC102 維修中最容易節省時間的三個關鍵點。 |
