一、先把這本手冊當成調試路線圖，而不是參數字典

VLT AutomationDrive FC300/FC301/FC302 這類丹佛斯變頻器在現場最容易出問題的地方，並不是單個參數看不懂，而是沒有把“操作麵板、命令來源、參考值來源、端子邏輯、故障記錄”連成一條線。真正上手時，建議先按三個層次讀手冊：第一層看安全、端子和 LCP 麵板；第二層看電機銘牌、加減速、啟動源、參考源；第三層才是報警表、通訊和高級功能。這樣做的好處是，遇到不能啟動、不能調速、反轉無效、報警複位後又跳閘等問題時，不會隻盯著一個參數反複試。

維修和改造現場還要記住一個原則：先備份，後修改；先判斷命令來源，再判斷參數是否正確；先排除端子互鎖，再排除驅動器硬件。 很多所謂“變頻器壞了”的故障，最後其實是端子公共端接錯、模擬量公共端斷開、啟動信號被安全鏈切掉、或者 LCP 本地模式與遠程端子模式互相衝突。

二、操作麵板功能與參數複製

圖形 LCP 支持 Status、Quick Menu、Main Menu、Alarm Log、Hand On、Off、Auto On、Reset；數字 LCP 可做基本操作，但不適合做參數存儲複製。

麵板調試建議按下麵順序進行。先在狀態頁觀察頻率、電流、參考值、運行方向、報警號和端子狀態；再進入快捷菜單確認電機銘牌、最低/最高頻率、加減速時間；最後進入主菜單修改 I/O、參考源、保護和通訊參數。不要在電機還帶負載運行時隨意改變參考源、啟動源、反向輸入和加減速時間。 對風機、水泵、輸送線、主軸這類負載，參考源切換可能直接造成突然加速或停機。

0-50 LCP 複製：先按 Off 停機，在 Main Menu 進入 0-50，選擇“所有參數到 LCP”備份；換到同係列同功率段或規格兼容的驅動器後，再選擇“從 LCP 傳所有參數”。跨軟件版本或規格差異較大時優先選擇規格無關參數，並逐項核對電機、編碼器、製動和安全相關參數。

參數複製最適合批量設備、同型號替換、控製板更換後的快速恢複。複製前應記錄：電機功率、電壓、電流、頻率、轉速；啟動方式；參考值來源；端子功能；繼電器輸出；製動方式；通訊地址；故障動作。複製後不能隻看“能不能運行”，還要檢查電機電流、方向、最高頻率、聯鎖狀態和報警日誌。如果新舊機器功率不同，絕不能盲目整機複製。 功率相關參數、電機熱保護、限流和過載曲線必須重新核對。

三、參數訪問限製、加密與解密思路

0-60 擴展/主菜單密碼、0-61 無密碼訪問級別、0-65 快捷菜單密碼。需要限製現場人員改參數時，把 0-60 或 0-65 設成非零密碼，再把 0-61 設置為隻讀或無訪問；解鎖時輸入正確密碼，把 0-61 改回完全訪問，或在確認備份後做初始化恢複。

工程上建議把權限分成三類。運行人員隻需要啟停、複位、看狀態；班組維護人員可以查看故障日誌、端子狀態和運行數據；調試工程師才允許修改電機、I/O、參考源、通訊和保護參數。這樣設置後，現場不會因為誤按麵板把端子啟動改成本地啟動，也不會把 0-10V 標定改亂。

所謂“解密”，多數情況下不是破解，而是恢複合法訪問。第一步詢問原調試人員或設備廠家密碼；第二步在能進入菜單時把訪問級別改回完全訪問；第三步在無法確認密碼但必須維修時，先用 LCP、MCT 或手工拍照保存能看到的參數，再按手冊初始化。初始化後必須重設電機銘牌、加減速、端子、模擬量、保護、通訊和應用參數。沒有備份就初始化，等於把故障從“不能改參數”變成“整機應用邏輯丟失”。

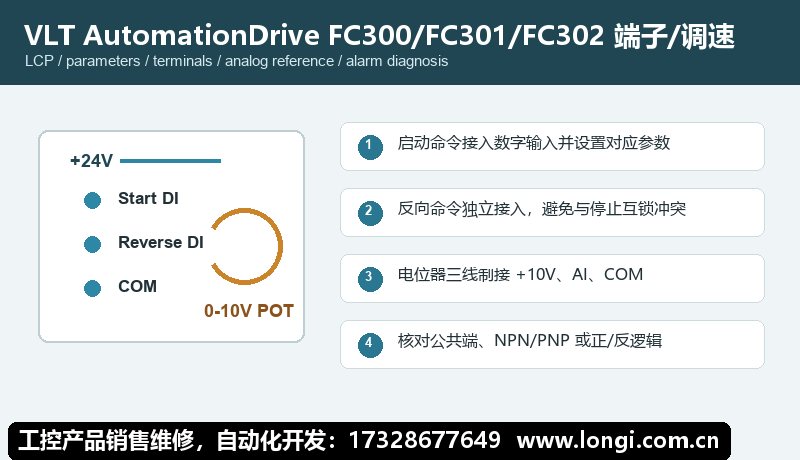

四、外部端子正反轉控製接線與參數

12/13 為 +24V，20 為公共端。端子 18 參數 5-10 默認啟動，端子 19 參數 5-11 可設反向，端子 27 參數 5-12 常見為慣性停車反邏輯或無功能。若端子 27 保持出廠互鎖邏輯，必須從 12/13 跳線到 27，否則驅動器會顯示慣性停車或互鎖狀態。

正反轉控製推薦采用“啟動”和“方向”分開的邏輯：一個數字輸入隻負責運行允許，另一個數字輸入隻負責方向選擇。這樣 PLC、旋鈕開關或繼電器控製都比較清楚。接線前先用萬用表確認控製電源和公共端，端子信號不要和外部 24V 電源混接；如果必須共用外部電源，要確認公共端已經正確連接，並符合驅動器輸入邏輯。

典型步驟如下：第一，停電檢查主回路和電機絕緣；第二，上電但不啟動，進入狀態頁觀察數字輸入變化；第三，把啟動輸入參數設為 Start，把反向輸入參數設為 Reverse；第四，確認停止、急停、外部互鎖和安全鏈閉合；第五，低頻點動試轉。首次試轉一定要拆開機械聯軸器或降低速度限幅，確認方向後再帶負載運行。

如果出現“給了啟動不轉”，不要直接改一堆參數。應依次看：是否在 Auto/Remote；啟動端子是否真的變為有效；停止或慣性停車端子是否處於有效；參考值是否為零；最低頻率是否過低；電機參數是否完成；報警是否未複位。很多丹佛斯機器隻要端子互鎖未閉合，麵板會顯示準備、慣性停車、外部互鎖或遠程停止狀態。

五、外部電位器 0-10V 給定頻率調速

端子 50 輸出 +10V，端子 53 為模擬電壓輸入，端子 55 為模擬公共端。電位器兩端接 50 和 55，中間滑動端接 53；參數 3-15 選擇模擬輸入 53，6-10=0V，6-11=10V，6-14=最低參考，6-15=最高參考，例如 0 到 50Hz 或 0 到 1500rpm。

電位器調速的關鍵不是“接上三根線”這麽簡單，而是讓硬件輸入類型、參考源、低高標定和頻率限製一致。推薦步驟是：先把電位器旋到最低端，狀態頁確認模擬輸入約 0V；再旋到最高端，確認接近 10V；然後設置低參考和高參考。若目標是 0-50Hz，就把低參考設為 0Hz、高參考設為 50Hz；若按轉速顯示，就把高參考設成對應 rpm。

屏蔽線建議單端接地，模擬線不要和電機線、製動電阻線、接觸器線圈線捆在一起。若電位器一旋動就跳斷線故障，重點檢查公共端是否接到模擬公共端，電位器阻值是否合適，端子是否設置為電壓輸入而不是電流輸入。模擬量故障不要先懷疑主板，先量端子電壓和公共端連續性。

六、常見故障代碼與處理方法

- 報警 2 斷線故障：端子 53/54 信號低於標定值，檢查電位器、屏蔽線、A53/A54 電壓電流撥碼和 6-10~6-15。

- 報警 4 主電源缺相：檢查進線熔斷器、接觸器、端子壓接和三相電壓平衡。

- 報警 7/8 直流母線過壓/欠壓：過壓多見於減速太快或製動電阻異常；欠壓要查電源容量和瞬停。

- 報警 9/10 逆變器或電機過載：核對 1-20、1-22、1-23、1-24、1-25 電機銘牌參數，檢查機械負載。

- 報警 13 過電流、14 接地故障、16 短路：脫開電機線測絕緣，檢查 U/V/W、接觸器和輸出電抗器。

- 報警 17 控製字超時、34 總線故障：檢查現場總線地址、波特率、通訊屏蔽和控製字來源。

- 報警 30/31/32 電機 U/V/W 缺相：檢查電機線、端子、接觸器和電機繞組。

- 報警 38 內部故障、47 24V 電源故障：先斷電重啟並拆外部短路負載，反複出現時檢修控製板或電源板。

處理報警時建議保留三個證據：報警號、報警發生時的頻率/電流/母線電壓、複位後是否能空載運行。能空載運行但帶載報警，多半是負載、加減速或電機參數問題；空載也報警，則重點查驅動器輸出、電機電纜、製動和內部電源。不要用反複複位代替排故。 短路、接地、過流、過溫類故障反複複位，可能擴大功率模塊和電機損壞。

七、現場調試檢查清單

- 上電前：核對輸入電壓等級、接地、主回路端子、電機絕緣、製動電阻和風道。

- 上電後：先看麵板狀態、端子狀態、報警日誌和參數訪問權限。

- 運行前：輸入電機銘牌參數，設置啟動源、參考源、最低/最高頻率、加減速時間。

- 端子控製：逐個動作啟動、反向、複位、互鎖，確認狀態頁同步變化。

- 模擬調速：測量 0-10V 或 4-20mA 實際值，再設置低高標定。

- 試運行：先低頻空載，再低速帶載，最後逐步提高到工藝速度。

- 交付前：保存參數備份，記錄修改項、密碼策略、故障曆史和最終接線。

八、總結

VLT AutomationDrive FC300/FC301/FC302 的手冊使用重點可以概括為：麵板用於確認狀態，參數複製用於備份恢複，訪問限製用於防止誤改，端子參數決定啟停方向，模擬量標定決定調速範圍，報警日誌決定排故方向。 隻要按這個順序處理，絕大部分啟動失敗、不能反轉、調速不線性、複製失敗和常見報警，都能在現場快速定位。
