丹佛斯 VLT Micro Drive FC 51，也常被現場簡稱為 FC51 或 FC-051，是丹佛斯小功率通用變頻器裏應用非常多的一類機型。它體積小、端子功能完整，常見於風機、水泵、小型輸送、包裝機械、紡織設備、實驗設備、主軸輔助傳動以及各種改造設備。FC51 的手冊資料看起來不算厚，但如果隻按參數表逐項查，現場調試仍然容易混亂。維修和調試人員最需要掌握的是：怎樣用 LCP 11/LCP 12 麵板進入菜單、怎樣複製參數、怎樣設置和解除訪問限製、怎樣用外部端子實現正反轉、怎樣用外部電位器給定頻率、報警代碼出現後應該先查哪裏。

本文依據 FC51 操作手冊和編程手冊，把最常用的調試邏輯整理成一篇現場型指南。文章重點不是複述手冊，而是把手冊中的參數和接線關係放到實際維修、替換、批量調試和故障處理場景裏說明。實際操作前仍要核對變頻器銘牌、電機銘牌、輸入電壓等級、現場急停回路和機械方向限製。

一、FC51 操作麵板功能：LCP 11 與 LCP 12 的區別和菜單進入方法

FC51 常見本地控製麵板有兩種：LCP 11 不帶電位計，LCP 12 帶電位計。兩者的菜單和按鍵邏輯基本一致，區別是 LCP 12 麵板上多了一個本地電位計。手冊將 LCP 麵板分為四個功能組：數字顯示器、菜單鍵、導航鍵、操作鍵和 LED 指示燈。

顯示器左側小數字用於顯示參數號，中間大數字顯示參數值，右側顯示單位，例如 Hz、A、V、kW、HP、%、s 或 RPM。顯示屏還會用方向箭頭表示電機當前方向。調試時不要隻看頻率數字，還要注意當前處於哪個菜單、哪個運行模式以及方向箭頭是否符合機械要求。

FC51 麵板上最重要的菜單鍵是 [Menu]。反複按 [Menu] 可以在 Status Menu 狀態菜單、Quick Menu 快捷菜單、Main Menu 主菜單 之間切換。狀態菜單用於查看運行狀態和讀數；快捷菜單用於快速調試；主菜單可以訪問全部參數。

Quick Menu 快捷菜單 適合初次上電調試。進入方法是按 [Menu]，直到光標位於 Quick Menu，再按 [OK]。在快捷菜單中用 [▲]/[▼] 瀏覽參數，按 [OK] 進入修改，用 [▲]/[▼] 改值，再按 [OK] 保存。常用的電機功率、電機電壓、電機頻率、加減速時間、最小/最大參考值等，都可以在快捷菜單中快速設置。

Main Menu 主菜單 用於完整參數訪問。進入方法是按 [Menu]，直到光標位於 Main Menu，用 [▲]/[▼] 瀏覽參數組，按 [OK] 進入參數組，再用 [▲]/[▼] 找具體參數。找到參數後按 [OK]，修改後再按 [OK] 接受。需要設置數字輸入、模擬輸入、密碼、LCP 複製、繼電器輸出、通訊參數時，應進入主菜單。

操作鍵包括 [Hand On]、[Off/Reset]、[Auto On]。其中 [Hand On] 是本地手動啟動，允許通過 LCP 控製變頻器；[Off/Reset] 用於停止和報警複位；[Auto On] 讓變頻器接受控製端子或串行通訊命令。很多現場“端子啟動無效”的問題，本質上是變頻器還停留在 Hand 或 Off 狀態，沒有切到 Auto On。調試外部端子控製前，應確認麵板處於 Auto On。

LCP 12 的電位計有兩種用途：在手動模式下，它作為本地參考值；在自動模式下，它可以作為一個附加的可編程模擬輸入。這點很容易被忽略。如果現場要求用外部端子 53 接電位器調速，不要把 LCP 12 麵板電位計和外部電位器混在一起判斷，要分別確認參考源參數和實際電壓。

二、參數複製：0-50 LCP 複製和 0-51 菜單複製不要混用

FC51 手冊中和複製相關的核心參數有兩個：0-50 LCP 複製 與 0-51 菜單複製。這兩個參數用途不同，現場更換變頻器或批量調機時必須分清。

0-50 LCP 複製 用於通過可拆卸 LCP 麵板在變頻器之間傳輸參數。手冊說明，LCP 可以存儲菜單，因此可把一台變頻器的參數帶到另一台變頻器。0-50 常用選項包括：[1] 所有參數到 LCP、[2] 從 LCP 傳所有參數、[3] 從 LCP 複製與規格無關的設置。

實際流程建議如下：

1. 在源變頻器上停車，確保電機已經慣性停車。

2. 進入 0-50 LCP 複製。

3. 選擇 [1] 所有參數到 LCP，把源機參數上傳到麵板。

4. 將 LCP 麵板安裝到目標變頻器。

5. 如果目標機型號、功率、電壓等級完全一致，可選擇 [2] 從 LCP 傳所有參數。

6. 如果目標機功率不同，建議選擇 [3] 從 LCP 複製與規格無關的設置，然後手工核對電機和容量相關參數。

這裏有兩個注意點。第一，LCP 複製隻能從 LCP 激活，並且隻能在電機慣性停車後激活。如果電機還處於運行、減速或非自由停止狀態，不要做複製。第二，不同功率規格之間不要盲目複製全部參數。電機電流、保護、轉矩極限、製動、散熱和硬件相關參數可能與規格有關，錯誤複製會導致過流、過載或保護誤動作。

0-51 菜單複製 是同一台 FC51 內部菜單之間的複製。FC51 有菜單 1 和菜單 2，0-51 可以從菜單 1、菜單 2 或出廠菜單複製到當前編輯菜單。典型用途是設備有兩套工藝，先調好菜單 1，再複製到菜單 2，隻修改加減速、給定範圍或端子邏輯等少數差異。

使用 0-51 前應確認兩點：電機已經慣性停車；0-10 有效菜單設為菜單 1 或菜單 2。手冊也提示，菜單複製時鍵盤/參數數據庫會被鎖定，複製過程中不要斷電、不要反複按鍵。

維修交付時，建議在記錄單中寫清楚源機型號、目標機型號、是否使用 0-50、是否使用“規格無關設置”、複製後核對過哪些關鍵參數。這樣下次返修時可以快速判斷參數是不是從舊機繼承來的。

三、參數訪問限製、加密和解密：0-60 與 0-61 是關鍵

FC51 的“加密”更準確地說是 LCP 菜單訪問密碼和訪問權限限製。它不是複雜的授權係統，而是防止現場人員誤改參數的保護手段。相關參數主要是 0-60（主）菜單密碼 和 0-61 擴展/快捷菜單無密碼。

0-60（主）菜單密碼 用於設置通過 [Main Menu] 訪問主菜單時需要輸入的密碼。範圍是 0-999，0 表示無密碼。這個密碼對 LCP 有效，對總線通訊無效。也就是說，如果設備通過通訊軟件或上位機改參數，LCP 密碼不一定能阻止總線寫入。

0-61 擴展/快捷菜單無密碼 決定無密碼時 LCP 的訪問級別。常見選項為：[0] 完全訪問、[1] LCP 隻讀、[2] LCP 無訪問權限。如果設為隻讀，用戶能看參數但不能改；如果設為無訪問權限，用戶連查看和編輯都可能被阻止。

現場常說的“加密”，可以按下麵方式理解：

1. 需要限製誤操作時，設置 0-60 為非 0 密碼。

2. 根據需要設置 0-61 為隻讀或無訪問權限。

3. 記錄密碼和設置原因，不要隻鎖不留記錄。

現場常說的“解密”，通常按下麵步驟處理：

1. 先確認是否隻是沒有進入 Main Menu，而不是被鎖。

2. 如果提示需要密碼，輸入 0-60 中設定的密碼。

3. 進入參數後，把 0-60 改為 0，取消主菜單密碼。

4. 把 0-61 改為 [0] 完全訪問，恢複正常查看和編輯。

手冊還提到一個實用操作：點按 [Menu]、[OK] 和 [▼] 可取消密碼鎖定，並自動進入快捷菜單或主菜單中的參數編輯屏幕。不同軟件版本和麵板狀態下表現可能略有差別，現場使用時應以麵板實際提示為準。維修人員不要把密碼限製誤判為控製板損壞；如果 LCP 不能編輯，優先檢查 0-60、0-61、當前運行狀態、是否處於 Auto/Hand/Off 以及是否有通訊寫保護。

四、外部端子正反轉控製：端子 12、18、19、27 的接線和參數

FC51 的數字輸入端子包括 18、19、27、29、33，手冊技術規格說明其邏輯可設為 PNP 或 NPN，電壓水平為 0-24V。控製卡提供 端子 12：24V DC 輸出，最大負載 200mA。在出廠 PNP 配置下，常用做法是用端子 12 給數字輸入端子提供控製電壓。

手冊明確說明：施加啟動信號到 端子 18，並提供模擬參考值到端子 53 或 60，即可使變頻器運行。參數表中出廠設置也很清楚：5-10 端子 18 數字輸入 = [8] 啟動；5-11 端子 19 數字輸入 = [10] 反向；5-12 端子 27 數字輸入 = [1] 複位。

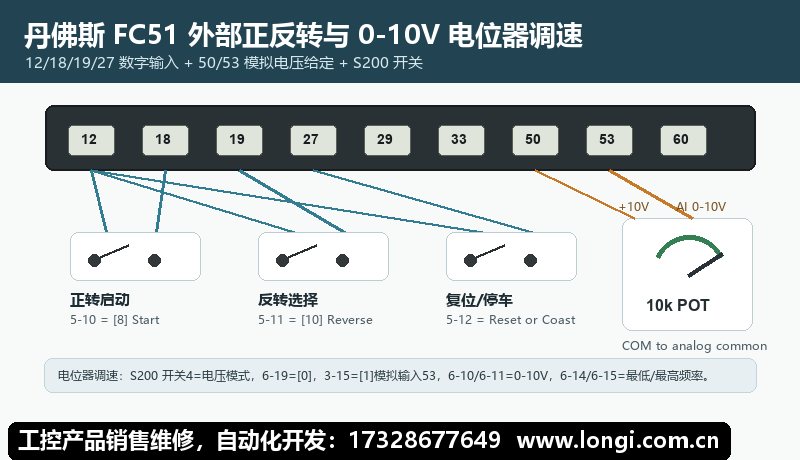

一個最常用的外部正反轉控製方案如下：

1. 端子 12 接正轉啟動開關一端，開關另一端接端子 18。

2. 參數 5-10 = [8] 啟動，邏輯 1 為啟動，邏輯 0 為停止。

3. 端子 12 接反轉選擇開關一端，開關另一端接端子 19。

4. 參數 5-11 = [10] 反向，邏輯 0 為正常方向，邏輯 1 為反向。

5. 端子 27 可保留 5-12 = [1] 複位，也可根據安全回路需要改成慣性停車、停止反邏輯或慣性/複位反邏輯。

6. 麵板按 [Auto On]，讓變頻器接受端子命令。

如果要做“正轉按鈕”和“反轉按鈕”兩路獨立啟動，也可以把一個輸入設為啟動，另一個輸入設為啟動反轉。手冊中數字輸入功能 [11] 啟動反轉 表示用於啟動/停止並同時實現反轉，但不允許同時存在啟動 [8] 信號。也就是說，如果使用 5-11=[11]，就要重新設計按鈕互鎖，不能讓 18 的啟動和 19 的啟動反轉同時有效。

還要檢查方向限製。數字輸入功能 [10] 反向隻改變旋轉方向，不會自動激活啟動功能。手冊說明，反向功能需要在電機速度方向參數中允許兩個方向。實際調試時應檢查 4-10 電機速度方向，需要正反轉時應選擇允許雙方向運行的選項。如果 4-10 隻允許單方向，即使端子 19 有信號，也可能不反轉。

端子邏輯還受 S200 開關影響。手冊中 S200 開關 2 決定端子 18、19、27、33 的 PNP/NPN 邏輯，默認 關 = PNP，開 = NPN。現場如果接線正確但輸入狀態不變化，應檢查開關 2 是否被撥到 NPN。不要帶電操作這些開關，調整前必須斷電並等待直流母線放電。

調試正反轉時建議按低頻空載流程進行：先設較長加減速時間，給 18 啟動，確認方向；再給 19 反向，確認方向切換邏輯；最後帶負載測試。對於泵、風機、輸送線、卷繞、絲杆機構，反轉可能損壞設備，必須先確認機械允許。

五、外部電位器給定頻率調速：端子 50、53 與公共端的設置

FC51 支持模擬輸入給定。操作手冊說明，模擬輸入端子為 53、60，端子 53 支持 0-10V 或 0/4-20mA，端子 60 為電流輸入；控製卡還提供 端子 50：10V DC 輸出，10.5V±0.5V，最大 25mA。因此普通外部電位器調速一般使用端子 50 和端子 53。

典型 10kΩ 電位器接線思路如下：

1. 端子 50 接電位器高端，提供約 10V 電源。

2. 模擬公共端接電位器低端。實際端子請以機身端子圖為準，FC51 控製端子圖中會標明模擬公共端。

3. 端子 53 接電位器中間滑動端。

4. 電位器旋到最低時，端子 53 接近 0V；旋到最高時，端子 53 接近 10V。

端子 53 的電壓/電流模式由 S200 開關 4 和參數 6-19 共同決定。手冊寫得很明確：開關 4 默認關 = 端子 53 為 0-10V；開 = 端子 53 為 0/4-20mA；參數 6-19 必須根據開關 4 的位置來設置。所以外部電位器調速時，應確認開關 4 在電壓模式，並設置 6-19 = [0] 電壓模式。

參數設置建議如下：

1. 3-02 最小參考值：設置最低給定，例如 0Hz。

2. 3-03 最大參考值：設置最高給定，例如 50Hz。不要隻靠電位器機械位置限製最高速度。

3. 3-15 參考值 1 來源：選擇 [1] 模擬輸入 53。如果使用 3-16 或 3-17 作為參考源，也應確認沒有被其它給定覆蓋。

4. 6-10 端子 53 低電壓：普通 0-10V 電位器可設為 0V 或接近默認低值。

5. 6-11 端子 53 高電壓：設為 10.00V。

6. 6-14 53 端低參考/反饋值：對應最低參考值，常設為 0。

7. 6-15 53 端高參考/反饋值：對應最高參考值，常設為 50.00。

8. 6-16 53 端濾波器時間：現場幹擾大時可適當增加，但過大後旋鈕響應會變慢。

9. 3-41/3-42 加減速時間：根據負載慣量設置，避免電位器快速變化導致過流或過壓。

如果電位器調速無效，先用萬用表測端子 53 對模擬公共端電壓是否隨旋鈕變化。若電壓不變，查端子 50、電位器、公共端和接線；若電壓正常但頻率不變，查 3-15、3-16、3-17 參考源、Auto On 狀態、端子啟動狀態、最小/最大參考值和通訊給定。若頻率跳動，優先檢查屏蔽、接地、6-16 濾波時間以及電位器質量。

如果出現 報警/警告 2 斷線故障，手冊說明原因是端子 53 或 60 的信號低於參數 6-10、6-12 或 6-22 所設值的 50%。普通 0-10V 電位器如果不需要斷線檢測，不要把低電壓設得過高；如果使用 2-10V 或 4-20mA 才按斷線檢測邏輯設置低限，並合理設置 6-01 斷線超時功能。

六、FC51 常見故障代碼與處理方法

FC51 的故障顯示通常以編號方式出現，手冊報警表列出了警告、報警和跳閘鎖定狀態。處理故障時不要隻按複位鍵，應該先根據編號判斷故障類別，再檢查電源、負載、電機、端子、散熱和參數。

2 斷線故障：端子 53 或 60 信號低於 6-10、6-12、6-22 等低限的 50%。檢查電位器、電流信號、公共端、傳感器電源、6-01 斷線功能和模擬量標定。

4 主電源缺相：供電側缺相或電壓嚴重不平衡。檢查輸入電源、斷路器、接觸器、熔斷器、端子壓接和三相電壓。單相供電機型不要按三相缺相邏輯誤判。

7 直流回路過壓：直流母線超過極限。常見原因是減速時間太短、負載慣量大、製動電阻未接或製動回路異常、電網電壓偏高。先延長減速時間，再檢查製動和供電。

8 直流回路欠壓：直流母線低於欠壓警告極限。檢查輸入電壓、接觸器吸合、整流和母線電容。上電或斷電瞬間短暫欠壓提示不一定是故障。

9 逆變器過載：超過 100% 負載持續太久。檢查機械卡滯、加速時間、載波頻率、環境溫度、變頻器容量和冷卻條件。

10 電機 ETR 溫度高：電機電子熱模型過載。核對電機功率、電壓、電流、頻率等銘牌參數，檢查低速長期運行是否缺少外部風冷。

11 電機熱電阻溫度高：熱敏電阻過溫或連接斷開。檢查 PTC 接線、參數設置和電機實際溫度。

12 轉矩極限：轉矩超過 4-16 或 4-17 的設置值。檢查負載是否過重、加減速是否過短、轉矩限製是否設得過低。

13 過電流：超過逆變器峰值電流極限。檢查電機電纜短路、輸出接地、負載卡死、加速時間過短、功率模塊異常。不要反複複位硬衝。

14 接地故障：輸出相對地放電。斷電後測電機絕緣、電纜絕緣、接線盒進水、屏蔽層和輸出端子。

16 短路：電機或電機端子短路。檢查 U/V/W 相間短路、電機繞組、輸出接觸器和功率模塊。

17 控製字超時：沒有信息傳送到變頻器。多見於通訊控製場合，檢查通訊線、站號、波特率、控製字、總線主站和參數 8 組通訊設置。

25 製動電阻器短路 / 27 製動斬波器短路 / 28 製動檢查：檢查製動電阻阻值、接線、絕緣、製動晶體管和製動參數。製動斬波器短路不要繼續上電試機。

29 功率卡溫度：散熱片達到切斷溫度。檢查風道、安裝間距、環境溫度、風扇、灰塵、過載和降容條件。

30/31/32 電機 U/V/W 相缺相：檢查對應輸出相、電機接線、端子壓接、電纜和電機繞組。若外部接觸器在運行中斷開，也可能觸發缺相。

38 內部故障：手冊建議聯係 Danfoss 供應商。維修現場應記錄故障編號和觸發條件，檢查控製板、電源板、功率板和參數存儲。

47 控製電壓故障：24V DC 可能過載。檢查端子 12 外部負載、數字輸入短路、外接傳感器和控製板電源。

51/52 AMT 相關故障：自動電機調整時電機電壓、電流設置錯誤或電機電流過低。檢查電機銘牌參數、輸出接線和電機是否連接。

59 電流極限：變頻器過載或達到電流限製。檢查機械負載、加速時間、轉矩限製和電機參數。

63 機械製動過低：啟動延時期間實際電機電流未超過抱閘釋放電流。檢查機械抱閘、抱閘釋放邏輯、電機電流和相關製動參數。

80 變頻器初始化：所有參數被初始化為默認設置。出現該代碼後必須重新核對電機參數、端子功能、參考源、通訊和保護參數，不能直接投入生產。

七、現場調試推薦順序

FC51 新裝、替換或維修後，建議按下麵順序做，效率最高：

1. 斷電檢查主回路、電機絕緣、接地、輸入電壓等級和控製線。

2. 上電後先進入 Main Menu，確認 LCP 可正常訪問。

3. 設置或核對電機銘牌參數：功率、電壓、頻率、電流、額定轉速。

4. 設置參考範圍：3-02 最小參考值、3-03 最大參考值。

5. 設置加減速時間，避免機械慣量造成過流或過壓。

6. 設置端子 18、19、27 功能，確認 Auto On 狀態。

7. 設置端子 53 模擬輸入：6-19、6-10、6-11、6-14、6-15。

8. 空載低頻試正轉、反轉、電位器調速。

9. 帶負載逐步升速，觀察 16-13 頻率、16-14 電機電流、溫升和報警。

10. 調試完成後用 0-50 做 LCP 備份，必要時再設置 0-60/0-61 防誤改。

八、總結

FC51 手冊的主線並不複雜。LCP 11/12 麵板通過 [Menu] 在狀態、快捷、主菜單間切換；[OK] 用於進入和保存；[Hand On] 是本地控製，[Auto On] 是端子/通訊控製；0-50 用於 LCP 參數複製，0-51 用於機內菜單複製；0-60 是主菜單密碼，0-61 是無密碼訪問權限；端子 18 默認啟動，端子 19 默認反向，端子 27 默認複位；端子 53 是主要模擬電壓/電流輸入，外部 0-10V 電位器調速要配合 S200 開關 4 和參數 6-19；故障處理要先看編號，再按電源、負載、電機、端子、散熱、通訊順序排查。

把這些關鍵參數掌握住，FC51 的大多數現場問題都能快速定位。真正容易出問題的地方不是參數太多，而是把本地/遠程模式、PNP/NPN 開關、電壓/電流模式、密碼權限和參考源混在一起判斷。按手冊邏輯逐項拆開，調試和維修就會清晰很多。
