鬆下VF200變頻器OP故障深度解析：通信鏈路異常的本質與係統性排查策略

一、引言

在工業自動化控製係統中，變頻器作為電機驅動的核心設備，其穩定性直接關係到生產線的連續運行。鬆下VF200係列變頻器憑借緊湊的體積、豐富的功能（如矢量控製、力矩提升）和高可靠性，廣泛應用於風機、泵類、傳送帶、包裝機械等負載場景。然而，現場維護中OP故障（操作麵板顯示“OP”）是最常見的報警之一，據某汽車零部件工廠的統計，OP故障占VF200總故障的35%以上，且常伴隨電機停機，嚴重影響生產效率。

本文將從OP故障的定義與表現、本質原理、成因分析、係統性解決策略及預防措施五個維度，結合鬆下VF200技術手冊、通信協議規範和現場案例，深入解析OP故障的底層邏輯，為維護人員提供可落地的排查指南。

二、OP故障的定義與表現

根據鬆下VF200《用戶手冊》，OP故障（Operation Panel Error）是變頻器針對“操作麵板與主體之間通信異常”或“麵板狀態非法”而觸發的係統級保護故障。其核心觸發條件與表現如下：

1. 觸發條件（手冊明確）

• 運行信號ON時接通電源：當變頻器處於“運行中”（FWD/REV信號為ON）時，突然接通操作麵板的電源（如插拔麵板電纜）；

• 通信超時：麵板與主體之間的通信信號在設定時間內未響應（如1秒內未收到麵板的“心跳包”）；

• 通信電纜脫落：操作麵板與變頻器主體之間的專用通信電纜斷開；

• 操作麵板脫落：麵板未牢固安裝（機械鎖鬆開），或麵板上的“安裝檢測開關”斷開。

2. 故障表現

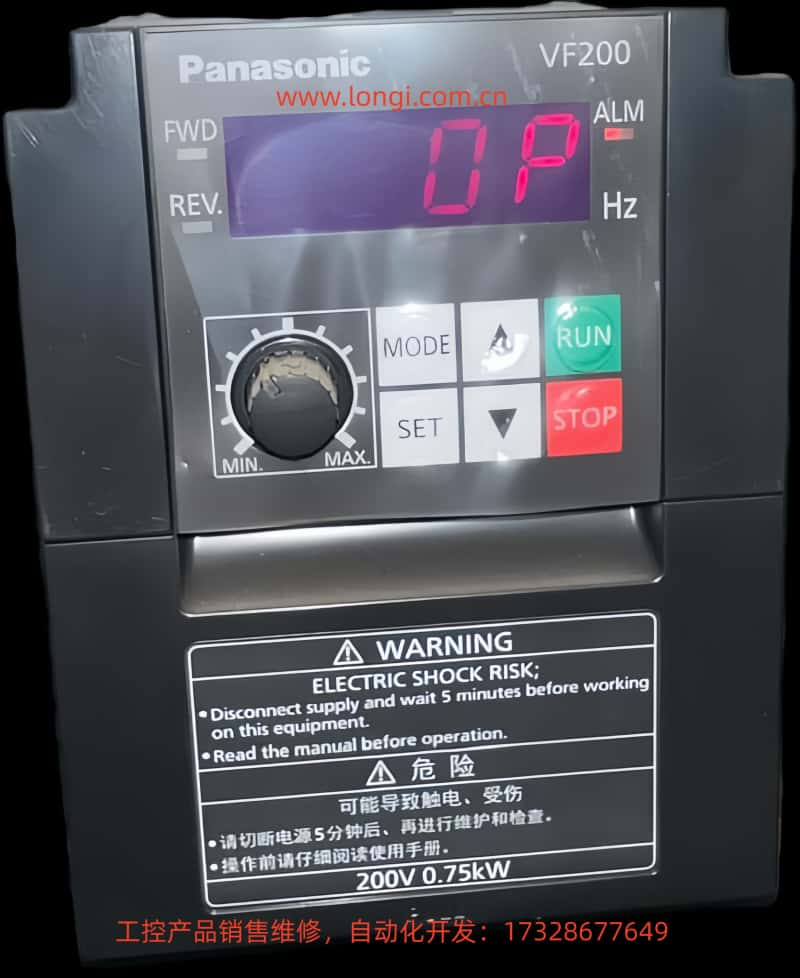

• 操作麵板顯示屏固定顯示“OP”（紅色或閃爍）；

• 變頻器ALM報警燈點亮（部分機型）；

• 電機停止運行（取決於故障等級，OP屬於“嚴重故障”，默認觸發停機）；

• 無法通過麵板進行參數設定、啟動/停止操作（通信中斷）。

三、OP故障的本質：麵板通信鏈路的完整性保護

OP故障的本質是變頻器對“操作麵板-主體”通信鏈路的完整性檢測失敗，其設計目的是防止非法操作或通信中斷導致的安全隱患。具體可從以下三個層麵理解：

1. 硬件層麵：通信鏈路的物理連接檢測

VF200的操作麵板通過專用串行通信電纜（通常為RS485協議）與主體連接，電纜內包含電源（5V/24V）、通信（TXD/RXD）、接地（GND）三組線路。變頻器主體通過硬件電路（如光耦、電壓檢測芯片）實時監測：

• 麵板是否安裝（機械開關信號）；

• 電纜是否脫落（通信信號是否存在）；

• 電源是否正常（麵板供電電壓是否在範圍內）。

當上述任一條件不滿足時，硬件電路向CPU發送“異常信號”，觸發OP故障。

2. 軟件層麵：通信協議的超時機製

VF200采用鬆下專用通信協議（如MEWTOCOL-II簡化版），麵板與主體之間需定期交換“狀態幀”（如麵板發送“當前顯示模式”，主體回複“運行參數”）。協議設定了超時閾值（默認1秒），若超過閾值未收到對方響應，CPU判定為“通信中斷”，觸發OP故障。

這種機製的核心是確保操作人員能實時監控變頻器狀態——若通信中斷，麵板無法顯示運行參數（如頻率、電流），操作人員無法判斷電機是否過載或異常，此時停機是最安全的選擇。

3. 係統層麵：非法操作的預防

當“運行信號ON時接通麵板電源”，變頻器認為這是非法操作（運行中插拔麵板可能導致通信同步失敗），因此觸發OP故障，強製停機以防止誤操作（如誤修改參數導致電機超速）。

四、OP故障的成因分析：從硬件到軟件的全鏈路排查

OP故障的成因可分為硬件連接異常、參數設定錯誤、通信幹擾、部件故障四大類，以下是具體分析：

（一）硬件連接異常：最常見的現場故障

1. 操作麵板電纜問題

• 電纜脫落/鬆動：現場機械振動（如機床、傳送帶）可能導致麵板電纜插頭鬆動，或電纜被碰撞斷裂。例如，某包裝機械的VF200變頻器，因機械臂反複碰撞麵板電纜，導致插頭針腳氧化、接觸不良，頻繁觸發OP。

• 電纜質量問題：使用非原裝電纜（如自製電纜），或電纜屏蔽層損壞（未接地），導致通信信號衰減。RS485通信要求電纜特性阻抗為120Ω，若使用普通雙絞線（阻抗100Ω），信號反射會導致數據錯誤。

• 電纜長度超標：VF200麵板電纜的最大推薦長度為5米（手冊規定），若超過此長度，信號衰減會導致超時。某水泵站的變頻器因控製櫃與麵板距離8米，未加裝中繼器，導致通信超時觸發OP。

2. 麵板安裝問題

• 麵板脫落：麵板上的機械鎖（或卡扣）失效，或操作人員未卡緊，導致“安裝檢測開關”斷開。例如，某紡織機械的麵板因卡扣斷裂，運行中意外脫落，觸發OP。

• 麵板電源異常：變頻器主體給麵板的5V電源（或24V電源）故障（如電源模塊損壞、線路斷路），導致麵板無法工作，通信中斷。用萬用表測麵板電源輸入端，若電壓低於4.5V（5V規格），則需檢查主體電源電路。

（二）參數設定錯誤：容易被忽視的隱性成因

1. 啟動模式參數P057設定不當

P057是VF200的啟動模式選擇參數（手冊P.130），用於設定“運行中接通麵板電源”的允許狀態。其典型設定值如下：

若現場需要在運行時插拔麵板（如更換麵板），但P057設定為“0”（禁止），則會觸發OP故障。例如，某傳送帶的變頻器因P057=0，操作人員在運行中插拔麵板，導致OP停機。

2. 通信超時參數設定過短

VF200的通信超時時間由參數P123設定（手冊未明確，需通過調試軟件查看），默認值為1秒。若現場幹擾較大（如電焊機、伺服驅動器），通信信號可能出現短暫延遲（如1.2秒），此時若P123設定為1秒，會誤判為超時，觸發OP。

3. 力矩提升參數P007的間接影響

P007是力矩提升參數（手冊P.130），用於調整低速時的輸出電壓（設定值越大，低速力矩越大）。若P007設定過大（如超過30%），會導致電機電流增大（尤其是輕載時），變頻器CPU負載增加，無法及時處理通信信號，間接引發超時OP。例如，某風機變頻器因P007=40%，電機電流長期超過額定值，CPU負載率達80%，通信信號處理延遲，觸發OP。

（三）通信幹擾：隱蔽但致命的故障源

1. 電磁幹擾（EMI）

現場高頻設備（如電焊機、開關電源、伺服驅動器）會輻射100kHz~1GHz的電磁波，耦合到麵板電纜中，導致通信信號畸變。例如，某汽車廠的VF200變頻器，因旁邊的電焊機工作時，麵板電纜感應到高頻幹擾，通信信號出現“毛刺”，導致超時OP。

2. 布線幹擾

• 動力線與通信線同槽：麵板電纜與電機線、電源線同槽布線，動力線的高電壓（380V）會感應出共模幹擾，疊加在通信信號上（RS485的差分信號易受共模幹擾影響）。

• 接地不良：變頻器主體、麵板、電機的接地端子未可靠接地（接地電阻>4Ω），幹擾信號無法泄放，導致通信誤碼率上升。

（四）部件故障：硬件損壞導致的通信中斷

1. 操作麵板故障

• 通信芯片損壞：麵板內的RS485收發器（如MAX485、SN75176）因過電壓（如靜電）損壞，無法發送/接收信號。用示波器測麵板的TXD/RXD引腳，若無信號輸出，則芯片損壞。

• 顯示模塊故障：雖然顯示模塊損壞不會直接導致OP，但會導致麵板無法顯示“OP”，需通過ALM燈判斷（ALM燈點亮時，需檢查通信）。

2. 變頻器主體故障

• 通信接口電路損壞：主體上的光耦（如PC817）老化，導致通信信號衰減（光耦的電流傳輸比下降，信號幅度降低）；或RS485芯片（如MAX485）損壞，無法接收麵板信號。

• CPU通信模塊故障：CPU的UART接口（通用異步收發器）損壞，無法處理通信協議。這種情況較少見，通常伴隨其他故障（如無法讀取參數）。

五、係統性解決策略：從簡單到複雜的排查流程

OP故障的排查需遵循“先硬件、後軟件，先簡單、後複雜”的原則，以下是標準化流程：

第一步：快速檢查硬件連接（10分鍾內完成）

1. 檢查麵板安裝：確認麵板是否卡緊，機械鎖是否有效；用手按壓麵板，觀察OP是否消失（若消失，說明安裝檢測開關接觸不良）。

2. 檢查電纜連接：拔下麵板，檢查電纜插頭是否有氧化、針腳是否彎曲；用萬用表測電纜的TXD-GND、RXD-GND通斷（正常應導通）；若電纜斷裂，更換原裝電纜。

3. 檢查電源：用萬用表測麵板電源輸入端（如主體給麵板的5V），若電壓異常（<4.5V或>5.5V），檢查主體電源模塊（如開關電源）或麵板電源電路。

第二步：核查參數設定（關鍵步驟）

1. 進入參數模式：按麵板上的“MODE”鍵，進入參數設定模式（需輸入密碼，默認“0000”）。

2. 檢查P057參數：找到P057（啟動模式），若設定為“0”（禁止運行中接通麵板），且現場需要運行中插拔麵板，則調整為“1”（允許）。

3. 檢查通信超時參數：通過調試軟件（如Panasonic FR-Configurator）查看P123（通信超時時間），若設定過短（如0.5秒），延長至2秒（需平衡響應速度與抗幹擾能力）。

4. 恢複默認參數：若參數混亂，可同時按“MODE”+“▼”鍵恢複出廠設置（注意：恢複前需備份電機參數，如P130電機容量、P131電機極數）。

第三步：排除通信幹擾（需現場整改）

1. 環境整改：將變頻器移至遠離幹擾源的位置（如控製櫃內，與電焊機距離>2米）；控製櫃內加裝EMI濾波器（如鬆下BFV0015濾波器），抑製電源側幹擾。

2. 布線整改：

• 麵板電纜與動力線（電機線、電源線）分開布線（間距≥10cm），避免同槽；

• 使用屏蔽電纜（屏蔽層兩端接地，接地電阻<4Ω）；

• 在麵板電纜上加裝鐵氧體磁環（繞2~3圈），抑製高頻幹擾（磁環的阻抗需匹配幹擾頻率，如100MHz磁環用於抑製高頻幹擾）。

3. 接地優化：確保變頻器主體、麵板、電機的接地端子可靠接地（接地線用2.5mm²以上銅線，接地極埋入地下1.5米）；控製櫃內的接地排需與工廠接地係統連接。

第四步：部件替換與高級診斷（針對頑固故障）

1. 替換操作麵板：用同型號備用麵板替換原麵板，若OP消失，說明原麵板故障（需維修或更換）；若仍有OP，說明主體故障。

2. 測試主體通信接口：用示波器測主體通信接口的TXD/RXD信號（RS485差分信號，A-B電壓差應≥200mV）；若信號幅度過低（如<100mV），說明光耦或RS485芯片損壞，需更換主板。

3. 使用調試軟件：通過FR-Configurator軟件讀取故障記錄（如OP故障的觸發時間、當時的運行頻率、電流），分析故障規律（如是否在電焊機工作時觸發，是否在運行中插拔麵板時觸發）。

六、現場案例解析：OP故障的典型場景與解決

案例1：電纜鬆動導致的OP故障

場景：某包裝機械的VF200變頻器（0.75kW），運行中突然顯示OP，電機停止。
排查：檢查麵板電纜，發現插頭針腳氧化，接觸不良；重新插拔並清理針腳後，OP消失。
原因：機械振動導致電纜鬆動，通信中斷觸發OP。
解決：更換帶鎖扣的原裝電纜，避免再次鬆動。

案例2：幹擾導致的超時OP故障

場景：某水泵站的VF200變頻器，頻繁在電焊機工作時出現OP，電機停機。
排查：檢查布線，發現麵板電纜與電焊機電源線同槽；用示波器測通信信號，發現有高頻毛刺（幅度1V）；加裝磁環和EMI濾波器後，OP消失。
原因：電焊機的高頻幹擾耦合到通信電纜，導致超時。
解決：分開布線，加裝幹擾抑製器件。

案例3：P057設定錯誤導致的OP故障

場景：某傳送帶的VF200變頻器，操作人員在運行中插拔麵板，觸發OP停機。
排查：檢查P057參數，發現設定為“0”（禁止運行中接通麵板）；調整為“1”後，運行中插拔麵板不再觸發OP。
原因：P057設定錯誤，禁止了運行中的麵板操作。
解決：根據現場需求調整P057參數。

七、預防措施：從源頭減少OP故障

1. 定期維護：每季度檢查麵板電纜（插頭、針腳）、接地情況；清理麵板灰塵（避免灰塵導致接觸不良）；檢查機械鎖是否有效。

2. 參數備份：定期用FR-Configurator軟件備份變頻器參數（如電機參數、P057設定），避免參數丟失或誤修改。

3. 環境優化：將變頻器安裝在通風良好、無幹擾的控製櫃內（溫度-10~50℃，濕度<80%）；控製櫃內加裝風扇或空調，避免高溫導致部件老化。

4. 操作培訓：培訓操作人員正確安裝/拆卸麵板（避免碰撞電纜）；告知OP故障的含義（麵板通信異常），遇到故障時不要強行操作，及時聯係維護人員。

5. 備件管理：儲備常用備件（如操作麵板、通信電纜、EMI濾波器），縮短故障停機時間（OP故障的平均停機時間約30分鍾，備件充足可縮短至10分鍾）。

八、結論

鬆下VF200變頻器的OP故障是“麵板-主體”通信鏈路異常的集中體現，其本質是變頻器的安全保護機製。解決OP故障需要係統性排查：從硬件連接（電纜、麵板）到參數設定（P057、超時參數），再到幹擾抑製（布線、接地），最後到部件替換（麵板、主體）。

維護人員需熟悉VF200的通信協議（如MEWTOCOL）、參數功能（如P057、P007）和硬件結構（如通信接口電路），結合現場案例快速定位故障。通過定期維護和預防措施，可將OP故障的發生率降低70%以上，顯著提高變頻器的可靠性。

在工業4.0時代，變頻器的智能化程度越來越高，但基礎通信鏈路的穩定性仍是設備可靠運行的核心。OP故障的排查過程，本質是對“設備-人-環境”交互關係的梳理——隻有理解故障的底層邏輯，才能從“被動維修”轉向“主動預防”，真正實現設備的全生命周期管理。
