上海人民電器SPD900M係列變頻器ECCF故障解析與排查指南

一、引言

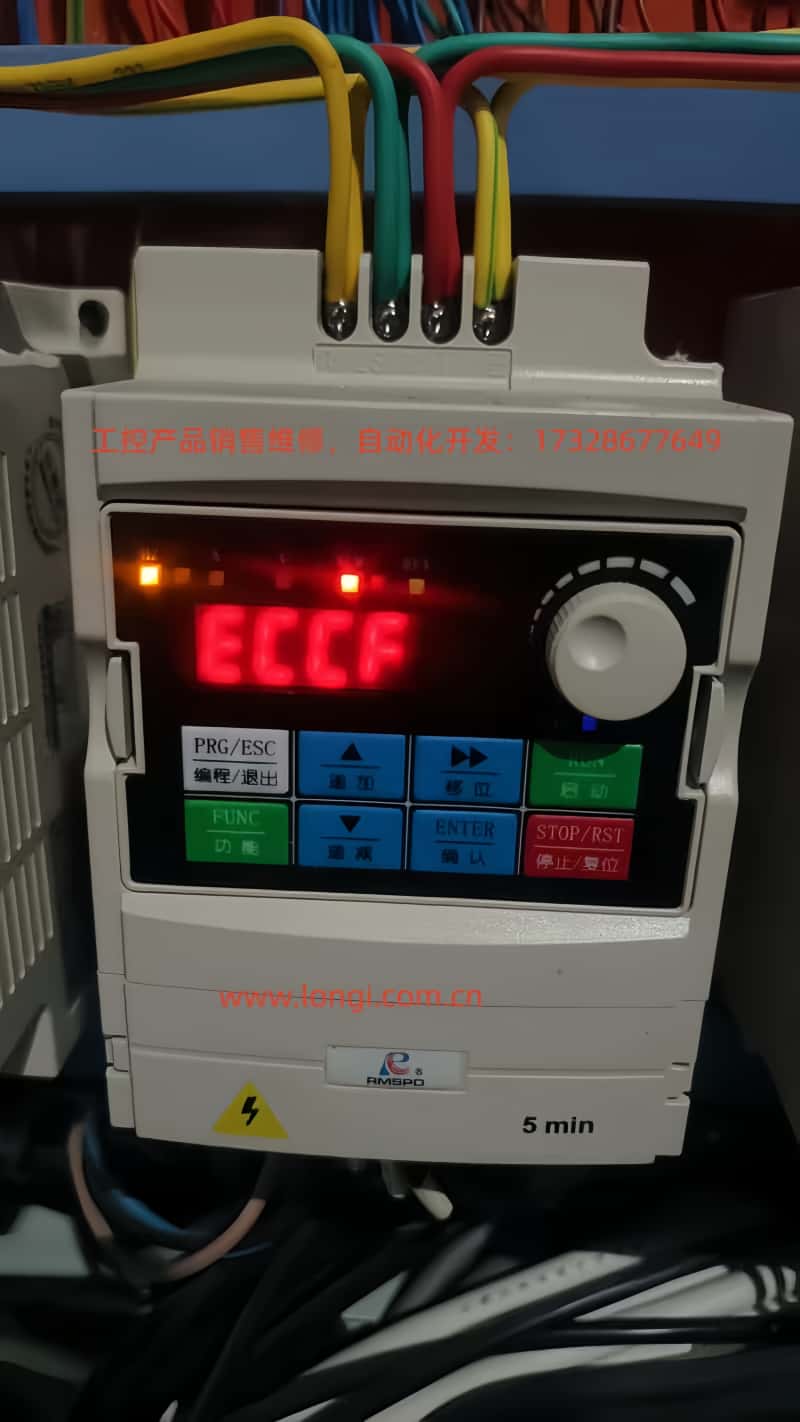

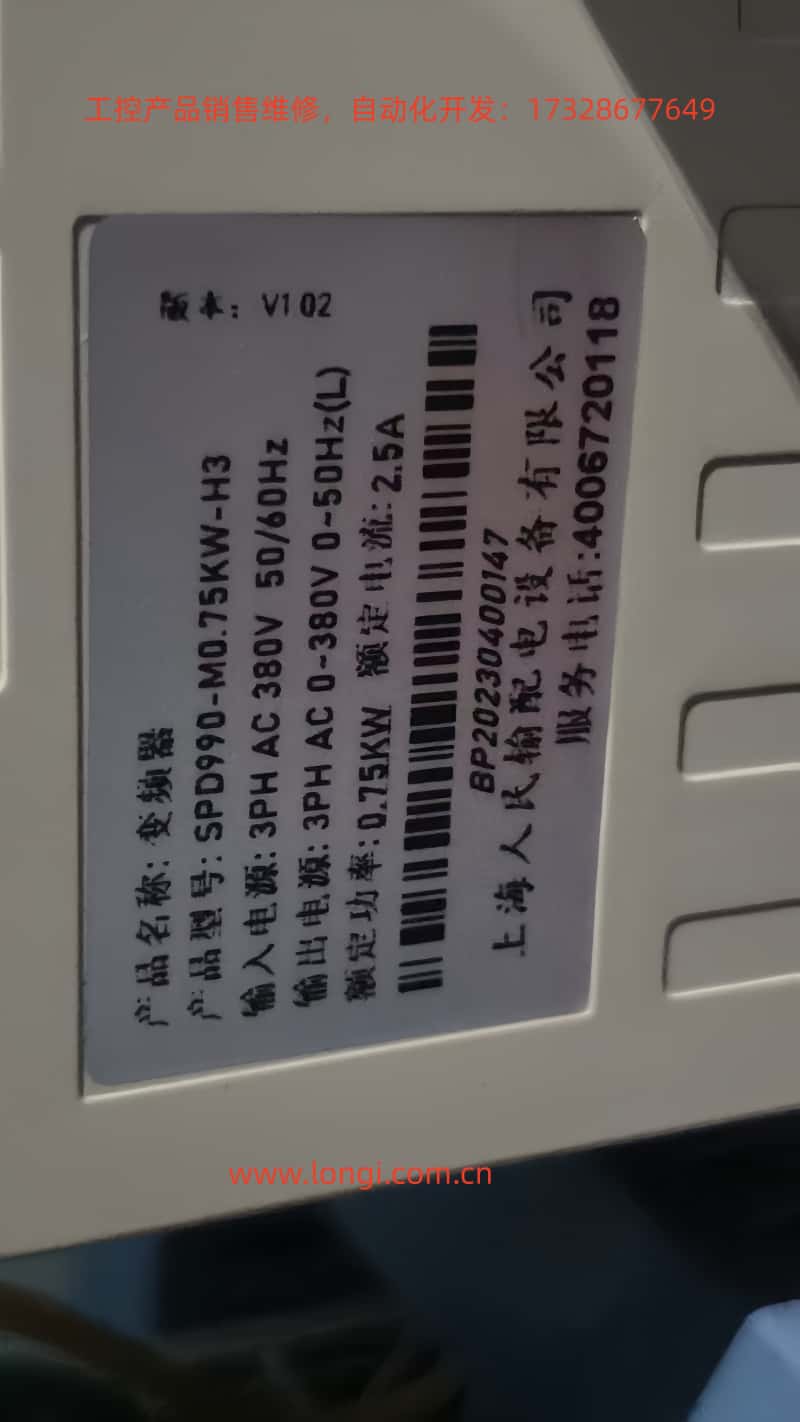

在工業自動化領域，變頻器作為電機驅動的核心設備，其穩定性直接影響生產效率與設備壽命。上海人民電器SPD900M係列變頻器（如SPD990-M0.75KW-H3）因性價比高、可靠性強，廣泛應用於風機、水泵、傳送帶等負載。然而，用戶在使用過程中常遇到ECCF故障（電流檢測故障），該故障若未及時排查，可能導致變頻器停機甚至損壞。本文結合SPD900M係列的電路設計與現場經驗，深入解析ECCF故障的成因、排查步驟及解決方法，為用戶提供可操作的技術指南。

二、ECCF故障的定義與分類

根據上海人民電器SPD900M係列變頻器的故障代碼表（見表1），ECCF（電流檢測故障）屬於“嚴重故障”類別（故障等級16），觸發後變頻器立即停止輸出，需排除故障後才能複位。其核心邏輯是：變頻器CPU檢測到電流采樣信號異常，或輔助電源故障導致電流檢測電路無法正常工作。

表1 SPD900M係列ECCF故障分類

三、ECCF故障的深度成因分析

ECCF故障的本質是電流檢測鏈路失效，涉及“輔助電源→采樣電路→CPU處理”三個環節。以下分環節解析具體原因：

（一）電流采樣電路故障：信號異常的核心誘因

SPD900M係列的電流采樣采用霍爾電流傳感器+運算放大器方案（部分小功率機型用采樣電阻），采樣信號經放大、濾波後送CPU的ADC（模數轉換器）。常見故障點包括：

1. 采樣電阻/傳感器損壞
   采樣電阻是電流-電壓轉換的關鍵部件（如直流母線采樣電阻通常為10Ω/5W），若因過流、過熱或老化導致阻值變值（如從10Ω增至20Ω）或開路，采樣電壓會偏離正常值（如正常采樣電壓為0-5V，變值後可能降至2V以下）。CPU檢測到“采樣電壓與實際電流不匹配”，觸發ECCF。
   案例：某用戶的SPD990-M1.5KW變頻器頻繁報ECCF，拆機發現直流母線采樣電阻燒黑，阻值變為無窮大，更換同規格電阻後故障消失。

2. 運算放大器（Op-Amp）故障
   采樣信號需經運算放大器放大（如LM358或TL082），若運放因電源波動、靜電擊穿或老化導致增益下降（如正常增益為10倍，故障後變為5倍）或輸出失調（如無輸入時輸出3V），會導致CPU接收的信號錯誤。例如，運放損壞後，即使電機電流正常，采樣信號也可能被誤判為“過流”。

3. 采樣線路接觸不良
   電流傳感器的接線端子（如霍爾傳感器的“+”“-”“OUT”腳）若因振動、氧化導致鬆動，會造成采樣信號中斷或波動。用萬用表測采樣線路的通斷，若電阻大於1Ω，說明接觸不良。

4. 電磁幹擾（EMI）
   采樣線路若未采用屏蔽線，或與動力線路（如電機電纜）平行敷設，會感應到高頻噪聲（如PWM波的諧波），導致采樣信號畸變（如疊加1V以上的雜波）。CPU無法識別畸變信號，誤判為“電流檢測故障”。

（二）輔助電源故障：采樣電路的“動力源”失效

電流采樣電路（如霍爾傳感器、運放）需依賴輔助電源（通常為DC24V或DC15V）工作。若輔助電源異常，采樣電路會完全停止工作，CPU檢測到“無采樣信號”，觸發ECCF。常見原因：

1. 輔助電源模塊損壞
   SPD900M係列的輔助電源多采用開關電源模塊（如TNY264GN），若模塊因過壓、過流或散熱不良損壞，會導致輸出電壓為0V或遠低於額定值（如24V降至10V）。用萬用表測電源模塊的輸出端，若電壓異常，需更換模塊。

2. 濾波電容失效
   輔助電源的濾波電容（如電解電容470μF/25V）若因長期高溫、紋波電流過大導致鼓包、漏液，會使電源紋波增大（如紋波電壓從50mV增至500mV），幹擾采樣電路的正常工作。甚至電容短路會導致電源模塊過載損壞。
   案例：某用戶的SPD990-M0.75KW變頻器報ECCF，檢查發現輔助電源的濾波電容鼓包，更換電容後，電源紋波降至80mV，故障消除。

3. 電源線路短路/斷路
   輔助電源的輸入線路（如從整流橋到電源模塊的線路）若因絕緣層破損導致短路，會燒斷保險絲；若線路斷路（如接線端子鬆動），會導致電源模塊無輸入。需檢查線路的通斷與絕緣電阻（用兆歐表測，應大於10MΩ）。

四、ECCF故障的 systematic 排查步驟

針對ECCF故障，需遵循“安全優先→由簡到繁→分環節驗證”的原則，以下是具體排查流程：

步驟1：安全操作（關鍵！）

變頻器內部存在高壓（直流母線電壓約540V，即使斷電後仍有殘餘電荷），排查前必須：

• 斷開變頻器的輸入電源（R/S/T端）；

• 等待5分鍾以上（讓直流母線電容放電）；

• 用萬用表測直流母線電壓（P/N端），確認低於36V（安全電壓）；

• 佩戴絕緣手套，避免接觸帶電部件。

步驟2：檢查輔助電源（快速定位“動力源”問題）

輔助電源是采樣電路的基礎，優先檢查可快速排除常見故障：

• 找到輔助電源模塊（通常位於變頻器內部左側，標有“POWER”字樣）；

• 用萬用表測模塊的輸入電壓（AC220V或DC380V，取決於機型）；

• 測模塊的輸出電壓（如DC24V），若輸出電壓偏離額定值±10%（如24V降至20V以下），說明電源模塊或濾波電容故障；

• 若輸出電壓正常，繼續排查采樣電路。

步驟3：檢查電流采樣電路（核心環節）

若輔助電源正常，需重點檢查采樣電路的“信號鏈路”：

1. 檢查采樣電阻/傳感器

• 對於采樣電阻：用萬用表測電阻值（需斷電），若阻值與標稱值偏差超過±5%（如10Ω電阻變為12Ω），需更換；

• 對於霍爾傳感器：測傳感器的電源腳（如“+”接24V，“-”接GND），若電源正常，測輸出腳（“OUT”）的電壓（正常為0-5V，對應電機電流0-額定值），若輸出電壓為0V或5V（飽和），說明傳感器損壞。

2. 檢查運算放大器

• 找到采樣電路中的運放（如LM358，通常位於傳感器附近）；

• 測運放的電源腳（Vcc/GND），確認有正常電壓（如15V）；

• 測運放的輸入腳（IN+/IN-）與輸出腳（OUT）電壓：若輸入腳有正常采樣信號（如IN+為2V，IN-為1V），但輸出腳無電壓或電壓異常（如OUT為0V），說明運放損壞。

3. 檢查采樣線路

• 用萬用表測采樣線路的通斷（如從傳感器到運放的線路），若電阻大於1Ω，說明線路鬆動或氧化；

• 檢查線路的屏蔽層是否接地（屏蔽層需接變頻器的GND端），若未接地，需重新連接。

步驟4：排除電磁幹擾（易被忽視的“隱形殺手”）

若采樣電路硬件正常，但故障仍頻繁出現，需考慮電磁幹擾：

• 檢查采樣線路是否與動力線路（如電機電纜、輸入電源線）平行敷設，若有，需分開敷設（間距大於20cm）；

• 確認采樣線路的屏蔽層是否完好（無破損），並可靠接地（接變頻器的“GND”端子，而非機殼）；

• 用示波器測采樣信號的波形，若波形上有明顯的雜波（如峰值超過1V），需在采樣線路中串聯磁環（如鎳鋅磁環）或並聯濾波電容（如0.1μF陶瓷電容）。

步驟5：驗證故障是否消除

完成上述排查與修複後，需進行“帶載測試”：

• 重新上電，按“STOP/RST”鍵複位故障；

• 啟動電機，觀察變頻器的顯示麵板（是否有ECCF報警）；

• 用鉗形電流表測電機的實際電流，與變頻器顯示的“輸出電流”對比（偏差應小於±5%）；

• 若運行30分鍾以上無故障，說明排查成功。

五、ECCF故障的解決方法與案例

（一）常見故障的解決方法

（二）典型案例分析

案例1：采樣電阻燒壞導致ECCF

• 故障現象：SPD990-M1.5KW變頻器啟動後立即報ECCF，無法複位。

• 排查過程：

1. 斷電放電後，拆機發現直流母線采樣電阻（10Ω/5W）燒黑，阻值無窮大；

2. 檢查電機電纜，發現電機繞組短路（用兆歐表測繞組絕緣電阻為0Ω）；

3. 更換電機繞組（或電機），並更換同規格采樣電阻；

• 結果：變頻器恢複正常，未再報ECCF。

案例2：輔助電源濾波電容失效導致ECCF

• 故障現象：SPD990-M0.75KW變頻器頻繁報ECCF，尤其在高溫環境下（夏季）。

• 排查過程：

1. 檢查輔助電源輸出電壓（DC24V），正常；

2. 用示波器測電源紋波，發現紋波電壓高達600mV（正常應小於100mV）；

3. 拆開電源模塊，發現濾波電容（470μF/25V）鼓包，漏液；

4. 更換濾波電容（同規格）；

• 結果：電源紋波降至70mV，變頻器運行穩定，故障消除。

六、ECCF故障的預防措施

為減少ECCF故障的發生，需從“設計、使用、維護”三個環節入手：

1. 正確選型與安裝

• 根據負載類型選擇合適的變頻器（如風機水泵選“V/F控製”，精密負載選“矢量控製”）；

• 采樣線路采用屏蔽雙絞線，屏蔽層可靠接地（接變頻器GND端）；

• 動力線路與采樣線路分開敷設（間距大於20cm），避免平行。

2. 定期維護

• 每3個月清理變頻器內部灰塵（用壓縮空氣吹掃），避免灰塵積累導致散熱不良；

• 每6個月檢查接線端子（如輸入輸出端子、采樣線路端子），擰緊鬆動的螺絲；

• 每年檢測輔助電源的紋波電壓（用示波器），若紋波超過100mV，更換濾波電容。

3. 合理設置參數

• 正確設置“電流檢測閾值”（如過流保護閾值設為額定電流的1.2倍，避免誤報警）；

• 避免長期過載運行（電機電流不超過額定電流的1.1倍）；

• 開啟“電流濾波”功能（部分機型有此參數），減少采樣信號的噪聲。

4. 廠家服務支持

• 若自行排查無法解決故障（如CPU板損壞、采樣電路設計缺陷），需聯係上海人民電器的售後服務（電話：4006720118）；

• 廠家可提供遠程診斷（通過變頻器的通訊接口）、現場維修或配件更換服務；

• 對於頻繁故障的機型，廠家可升級采樣電路（如更換更可靠的霍爾傳感器），從根本上解決問題。

七、總結

ECCF故障是SPD900M係列變頻器的常見故障，其核心是“電流檢測鏈路失效”，涉及輔助電源、采樣電路、電磁幹擾等多個環節。排查時需遵循“安全優先、由簡到繁”的原則，先檢查輔助電源，再檢查采樣電路，最後排除幹擾。解決方法需針對具體原因，如更換損壞的電阻、運放或電容，修複線路接觸不良，或采取抗幹擾措施。

預防ECCF故障的關鍵是“定期維護+正確使用”：定期清理灰塵、檢查線路、檢測電源紋波；正確選型、安裝與設置參數。若遇到無法自行解決的故障，需及時聯係廠家，避免因延誤導致更大損失。

通過本文的解析與指南，希望能幫助用戶快速定位ECCF故障，提高變頻器的可靠性，保障生產的連續性。
