在現代化工業生產中，伺服驅動係統作為核心部件，廣泛應用於注塑機、機床、自動化生產線等領域。東華機械作為注塑機行業的領軍企業，其設備對伺服驅動係統的性能、穩定性和可靠性有著極高的要求。CM-SVC係列伺服驅動器作為大同機械有限公司專為伺服油泵驅動設計的高性能產品，憑借其卓越的控製性能和廣泛的應用適應性，在東華機械的注塑機中得到了廣泛應用。本文將結合東華機械的實際應用需求，詳細解讀CM-SVC伺服手冊的使用指南，幫助技術人員更好地理解和應用該產品。

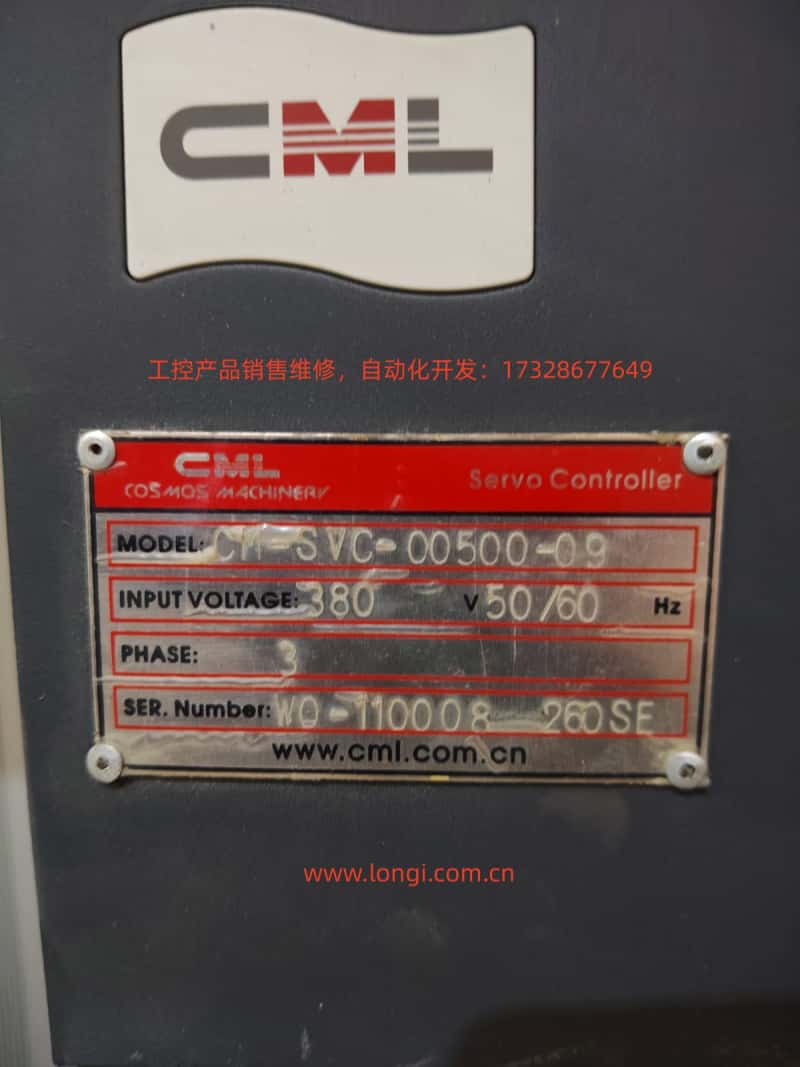

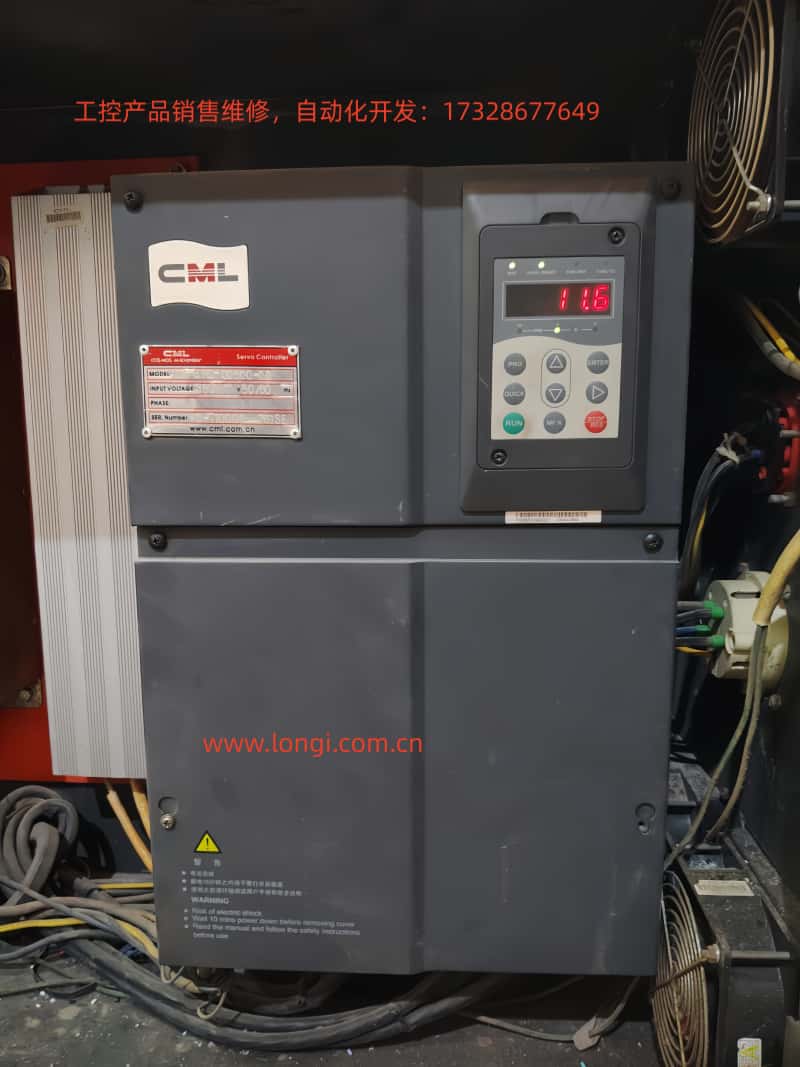

一、CM-SVC伺服驅動器概述

1.1 產品特點

• 寬範圍容量：覆蓋額定電流15A至300A，滿足不同功率需求。

• 完美控製功能：實現高精度的伺服油泵控製，提升係統整體性能。

• 高可靠性：符合國際安全標準，通過多項電磁兼容性測試，確保穩定運行。

• 靈活配置：支持多種控製方式和頻率源選擇，適應不同應用場景。

1.2 應用領域

二、安裝與調試

2.1 安裝前準備

• 確認型號與規格：根據設備需求選擇合適的驅動器型號和額定電流。

• 檢查配件：確保所有選配件（如製動組件、外引鍵盤等）齊全。

• 環境檢查：確保安裝環境符合手冊要求，避免高溫、潮濕、腐蝕性氣體等惡劣條件。

2.2 機械安裝

• 安裝位置：選擇阻燃、穩固的安裝表麵，確保驅動器垂直安裝，便於散熱。

• 散熱考慮：確保驅動器周圍有足夠的散熱空間，避免堵塞風道。

• 固定方式：使用螺絲垂直固定驅動器，避免振動和鬆動。

2.3 電氣安裝

主回路接線：

• 確保電源與驅動器額定電壓一致，輸入輸出端子接線正確。

• 使用合適的導線規格，確保接地良好，防止電擊和幹擾。

控製回路接線：

• 根據控製需求連接數字輸入/輸出端子、模擬輸入端子等。

• 注意信號線的屏蔽和接地，減少電磁幹擾。

編碼器接線：

• 確保編碼器信號線連接正確，避免信號幹擾和丟失。

2.4 調試步驟

電機參數設置：

• 根據電機銘牌設置F1組電機參數（額定功率、額定電壓、額定電流等）。

• 設置旋轉編碼器極對數（A1-04）。

控製模式選擇：

• 根據應用需求選擇合適的控製模式（如V/F控製、矢量控製）。

• 設置命令源選擇（F0-02），確定運行命令的輸入方式（操作麵板、端子或通訊）。

電機試運行：

• 進行電機參數調諧（F1-16），選擇靜態調諧或動態調諧。

• 試運行電機，觀察運行方向和電流是否正常，調整方向或參數直至正常。

油壓控製模式設置（如適用）：

• 根據應用需求選擇合適的油壓控製模式（A3-00）。

• 設置相關參數（如最大轉速、係統油壓、最大油壓等）。

PID參數調整：

• 根據係統響應需求調整油壓PID參數（A3-05至A3-07等）。

• 通過DI端子組合選擇不同的PID組別，優化控製效果。

三、參數設置與優化

3.1 基本參數設置

頻率設置：

• 設置最大頻率（F0-10）、上限頻率（F0-12）、下限頻率（F0-14）等，限製電機運行範圍。

• 根據負載特性選擇合適的加速時間（F0-17）和減速時間（F0-18）。

控製參數：

• 矢量控製模式下，設置速度環比例增益（F2-00）、積分時間（F2-01）等，優化速度響應。

• V/F控製模式下，設置轉矩提升（F3-01）、轉矩提升頻率（F3-02）等，改善低頻特性。

3.2 高級功能應用

多段速功能：

• 通過DI端子組合實現多段速控製，適應不同工藝需求。

• 設置各段速的頻率和加減速時間，實現平滑過渡。

簡易PLC功能：

• 利用內置簡易PLC功能實現複雜控製邏輯，減少外部控製器依賴。

• 設置PLC程序段，定義輸入輸出關係和時序控製。

通訊功能：

• 支持RS485、CAN等多種通訊協議，實現遠程監控和參數調整。

• 配置通訊參數（如波特率、地址等），確保通訊穩定可靠。

四、故障診斷與維護

4.1 常見故障及處理方法

加速過電流（Err02）：

• 檢查驅動器輸出回路是否有接地或短路現象。

• 調整加速時間，避免過快的速度變化。

• 進行電機參數調諧，確保參數準確。

減速過電流（Err03）：

恒速過電流（Err04）：

• 檢查運行過程中是否有突加負載，減輕負載或調整係統。

• 加裝製動單元和製動電阻，提高係統製動能力。

4.2 日常維護與保養

清潔與檢查：

• 定期清潔驅動器表麵和散熱風扇，防止灰塵積累。

• 檢查接線端子是否鬆動或老化，及時緊固或更換。

易損件更換：

• 定期檢查並更換冷卻風扇和濾波電解電容器等易損件。

• 根據使用手冊推薦的更換周期進行預防性更換。

參數備份與恢複：

• 定期備份驅動器參數設置，防止意外丟失。

• 在需要時快速恢複參數設置，減少停機時間。

五、總結與展望
