施耐德ATV71變頻器SCF3故障深度解析：成因、排查與解決全攻略
一、引言
在工業自動化領域，施耐德電氣ATV71係列變頻器憑借高可靠性、豐富的矢量控製功能及靈活的通訊擴展性，廣泛應用於風機、水泵、輸送線、機床等電機驅動場景。然而，長期運行中，SCF3（接地短路）故障是ATV71最常見的停機誘因之一——據某變頻器廠商2023年故障統計，SCF3占ATV71總故障的28%，主要發生在戶外設備、潮濕環境及多電機並聯係統中。
SCF3故障的本質是變頻器輸出側接地泄漏電流超過閾值，若未及時處理，可能引發電機繞組燒毀、電纜起火甚至觸電事故。本文將從故障原理、成因分析、排查步驟、解決措施及預防維護等方麵，係統解析SCF3故障的處理邏輯，為電氣維護人員提供可落地的技術指南。
二、SCF3故障的定義與檢測原理
1. 故障代碼含義
根據ATV71變頻器《故障代碼表》，SCF3對應“接地短路（Ground Short Circuit）”，觸發條件為：輸出側零序電流（接地泄漏電流）超過變頻器額定電流的5%-10%（具體閾值因功率而異，如ATV71H075N4（0.75kW）的閾值為0.05A，ATV71H75N4（7.5kW）為0.3A）。
2. 核心原理：零序電流檢測
ATV71通過內置零序電流傳感器實時監測三相輸出電流的矢量和（即零序電流）。在理想三相平衡係統中，三相電流矢量和為零；若電機或電纜存在接地故障，零序電流會等於接地泄漏電流（電流從電機繞組→絕緣層→地→變頻器接地端子形成回路）。當零序電流超過設定閾值時，變頻器立即觸發SCF3故障並封鎖輸出，防止故障擴大。
3. 關鍵概念：接地泄漏電流
接地泄漏電流是指電機繞組、電纜絕緣層與大地之間的微小電流，其大小取決於絕緣電阻（R）和係統電壓（U），公式為：
I=RU
正常情況下，絕緣電阻≥1MΩ（380V係統），泄漏電流≤0.38mA；
當絕緣電阻降至0.5MΩ時，泄漏電流增至0.76mA；
若絕緣電阻≤0.1MΩ，泄漏電流≥3.8mA，可能觸發SCF3（因變頻器閾值通常為10-50mA）。
三、SCF3故障的核心成因分析
SCF3故障的成因可分為外部因素（電機、電纜、接地係統）和內部因素（變頻器本身），其中外部因素占比達85%以上。
1. 外部因素：最常見的故障根源
（1）電機絕緣失效（占比40%）
電機是SCF3的首要誘因，常見原因包括：
受潮：戶外設備或潮濕環境（如汙水處理廠）中，電機繞組吸收水分，絕緣電阻從10MΩ降至0.1MΩ以下；
老化：電機運行超過10年，絕緣漆開裂、脫落，導致繞組與外殼接觸；
機械損傷：軸承磨損導致轉子掃膛，或異物進入電機內部，劃傷繞組絕緣層。
案例：某紡織廠ATV71H55N4（5.5kW）變頻器控製的電機，因車間濕度達85%，繞組絕緣電阻降至0.2MΩ，運行30分鍾後觸發SCF3。烘幹電機（120℃，6小時）後，絕緣電阻恢複至8MΩ，故障消失。
（2）電纜故障（占比30%）
電纜是連接變頻器與電機的“薄弱環節”，常見問題：
絕緣破損：拖鏈中的電纜反複彎曲（彎曲半徑<10倍直徑），或被金屬屑劃傷，導致芯線與屏蔽層/地接觸；
接頭鬆動：電纜與電機/變頻器的接頭未擰緊，氧化後接觸電阻增大，產生高溫破壞絕緣；
屏蔽層失效：屏蔽電纜的屏蔽層斷裂，無法導走泄漏電流，導致電流積累。
數據：某汽車廠統計顯示，拖鏈電纜的破損是SCF3故障的主要原因（占電纜故障的60%）。
（3）多電機並聯（占比15%）
當n台電機並聯時，總泄漏電流=單台泄漏電流×n。即使單台電機泄漏電流為0.02A（絕緣電阻19MΩ），3台並聯後總泄漏電流達0.06A，若變頻器閾值為0.05A，則會觸發SCF3。
案例：某水泵站ATV71H75N4（7.5kW）變頻器控製2台3kW電機並聯，總泄漏電流0.08A（單台0.04A），超過閾值0.06A，頻繁報SCF3。加裝輸出電抗器（電感量2mH）後，總泄漏電流降至0.04A，故障解決。
（4）接地係統不良（占比10%）
接地是泄漏電流的“泄放通道”，若接地不良，泄漏電流無法有效導走，積累後觸發故障：
接地電阻過大：接地極被土壤腐蝕（如沙質土壤），或接地線過細（<10mm²），導致接地電阻>4Ω（規範要求≤4Ω）；
接地環流：多設備共用接地係統時，接地線形成環流，導致泄漏電流無法正確泄放；
接地端子鬆動：變頻器/電機的接地端子未擰緊，或接地線斷裂。
2. 內部因素：變頻器本身故障（占比5%）
若外部因素均排除，需考慮變頻器內部問題：
電流傳感器故障：零序電流傳感器零點漂移（如輸出電壓偏移0.1V），導致檢測到的泄漏電流偏大；
保護電路誤動作：保護電路中的電阻/電容老化，導致閾值降低（如從10%降至5%）；
輸出元件損壞：IGBT或整流橋擊穿，導致輸出側短路（通常伴隨SCF1故障）。
四、SCF3故障的係統排查步驟
SCF3故障的排查需遵循“從簡到繁、從外到內”原則，避免盲目拆解設備。以下是標準流程：
步驟1：確認故障現象與記錄

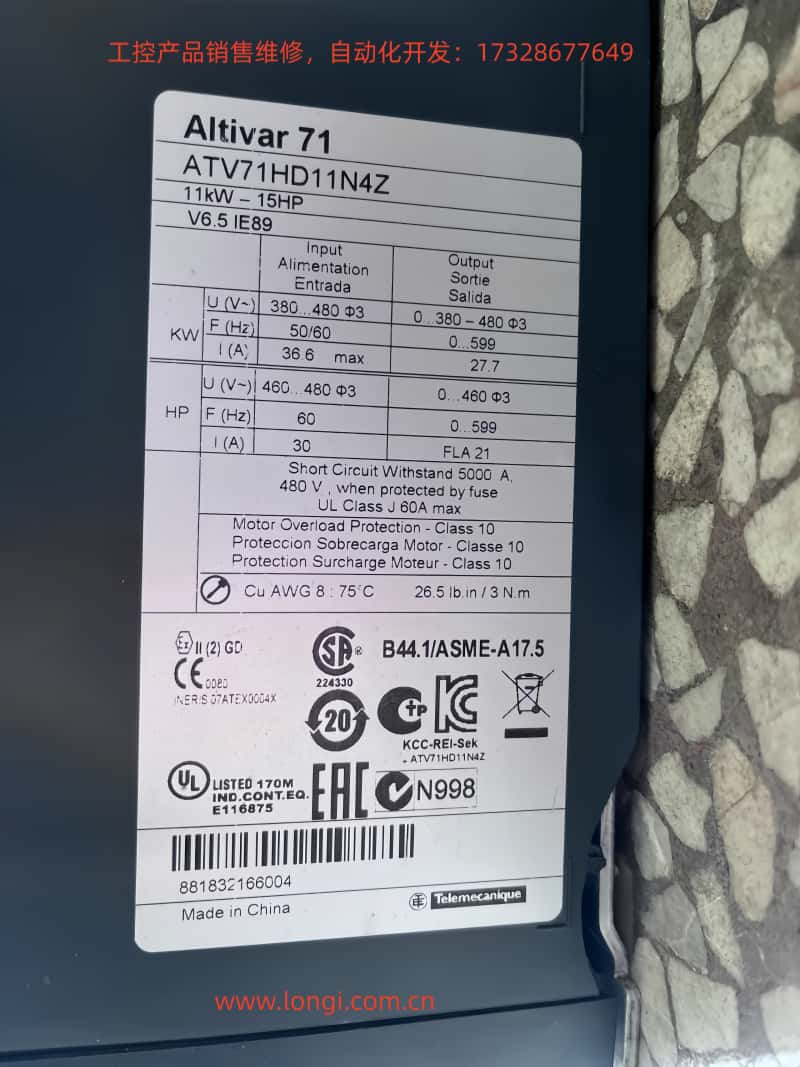

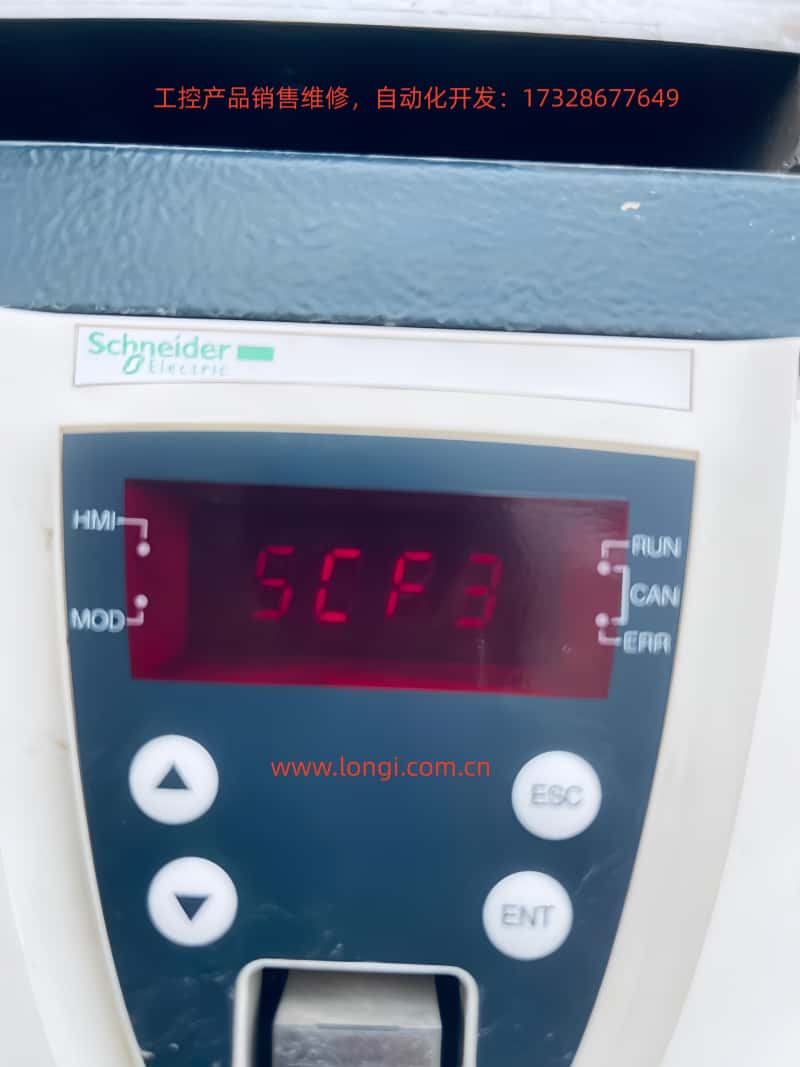

查看顯示屏：確認是否顯示“SCF3”，是否有伴隨故障（如SCF1、過流）；
讀取故障記錄：通過菜單1.10 診斷查看故障發生時的零序電流值、運行頻率、輸出電流（如零序電流0.1A，運行頻率30Hz，說明泄漏電流隨頻率升高而增大）；
檢查曆史故障：若故障頻繁發生，分析規律（如特定負載、特定環境下觸發）。
步驟2：排查電機絕緣（最關鍵步驟）
步驟3：排查電機電纜
目視檢查：檢查電纜是否有破損、彎曲過度（拖鏈部分）、接頭鬆動；
絕緣測量：斷開電纜兩端，用兆歐表測芯線對地絕緣電阻（≥1MΩ為正常）；
屏蔽層檢查：屏蔽電纜的屏蔽層需兩端接地（變頻器側與電機側），若屏蔽層斷裂，需用屏蔽膠帶修複。
步驟4：排查多電機並聯情況
計算總泄漏電流：若並聯n台電機，總泄漏電流I_total = n × I_per_motor（I_per_motor為單台泄漏電流，可通過兆歐表測量：I_per_motor = U / R_insulation，U=380V，R_insulation為單台電機絕緣電阻）；
對比閾值：查閱ATV71手冊，找到對應功率的接地泄漏電流閾值（如ATV71H15N4（1.5kW）的閾值為0.1A）；
解決措施：若I_total > 閾值，需減少並聯數量或加裝輸出電抗器（電感量參考手冊推薦值，如1.5kW變頻器推薦1-2mH）。
步驟5：排查接地係統
測量接地電阻：用接地電阻測試儀（如Fluke 1625）測量變頻器接地端子的接地電阻（≤4Ω為正常）；
檢查接地連接：確認變頻器、電機、電纜屏蔽層的接地端子擰緊，接地線無斷裂/腐蝕；
改善接地：若接地電阻過大，需：
步驟6：排查變頻器本身
若以上步驟均無問題，需聯係施耐德售後或專業維修人員：
檢測電流傳感器：用萬用表測傳感器輸出電壓（正常為0V±0.05V），若偏移過大，需校準或更換；
測試保護電路：通過信號發生器模擬泄漏電流，驗證保護電路是否正常動作；
更換故障元件：若傳感器或保護電路損壞，需更換同型號元件（需廠家授權）。
五、SCF3故障的解決措施與案例
1. 電機絕緣問題的解決
2. 電纜問題的解決
破損電纜：更換同型號屏蔽電纜（如YJVP-0.6/1kV），注意彎曲半徑≥10倍直徑；
接頭鬆動：重新擰緊接頭，塗抹導電膏（如凡士林）防止氧化；
屏蔽層失效：用屏蔽膠帶（如3M 1205）修複斷裂的屏蔽層，並確保兩端接地。
3. 多電機並聯的解決
4. 接地係統的解決
5. 變頻器本身故障的解決
實際案例匯總
案例1：電機繞組破損
某機械加工廠ATV71H30N4（3kW）變頻器控製的電機，運行中報SCF3。測量發現U相絕緣電阻0.2MΩ，拆開電機發現U相導線絕緣層被軸承碎片劃傷。更換導線並絕緣處理後，絕緣電阻恢複至10MΩ，運行正常。
案例2：電纜屏蔽層斷裂
某包裝機械ATV71H75N4（7.5kW）變頻器控製2台電機並聯，頻繁報SCF3。測量電纜發現其中一台電機的電纜屏蔽層斷裂，屏蔽層對地絕緣電阻0.5MΩ。更換屏蔽電纜並兩端接地後，故障消失。
案例3：變頻器傳感器故障
某印刷機ATV71H11N4（11kW）變頻器，電機和電纜均正常，但運行中偶爾報SCF3。檢測發現零序電流傳感器輸出電壓偏移0.2V（正常為0V±0.05V），更換傳感器後，故障未再發生。
六、SCF3故障的預防與維護建議
1. 定期維護計劃（關鍵！）
製定月度、季度、年度維護計劃，提前發現隱患：
月度：檢查變頻器顯示屏故障代碼，監聽電機聲音（無異常振動/噪音），檢查電纜是否有破損；
季度：用兆歐表測電機/電纜絕緣電阻，檢查接地端子是否鬆動，清理變頻器散熱風扇（用壓縮空氣吹掃，壓力≤0.2MPa）；
年度：檢測變頻器內部元件（電容、電阻）老化情況，校準電流傳感器，測試接地保護電路功能；
每兩年：更換變頻器散熱風扇（易損件，壽命約2年），檢查電機軸承潤滑（添加鋰基脂）。
2. 環境控製
濕度：保持環境相對濕度≤60%，安裝除濕機（如格力DH40EF）；
溫度：變頻器運行環境溫度0-40℃，避免陽光直射（安裝防護棚）；
粉塵：定期清理變頻器內部粉塵（每季度1次），安裝防護罩（IP54級）；
振動：避免變頻器安裝在振動大的設備旁（如衝床），若無法避免，加裝減震墊（如橡膠墊，厚度≥10mm）。
3. 正確安裝與參數設置
電纜選擇：使用屏蔽電纜（型號YJVP），屏蔽層兩端可靠接地（變頻器側接PE端子，電機側接電機外殼）；
接地安裝：變頻器、電機、電纜屏蔽層的接地端子必須連接到同一接地係統（接地電阻≤4Ω）；
參數設置：正確輸入電機額定參數（菜單1.1 電機類型、1.2 額定電壓、1.3 額定電流、1.4 額定頻率），確保變頻器準確計算泄漏電流；不要隨意調整接地保護閾值（菜單1.10 診斷中的故障記錄可查看閾值）。
4. 人員培訓
七、常見誤區與注意事項
1. 誤區1：SCF3隻是電機的問題
糾正：電纜破損、接地不良、變頻器傳感器故障都可能導致SCF3，需全麵排查。
2. 誤區2：用萬用表測絕緣足夠
糾正：萬用表測試電壓低（1.5-9V），無法檢測絕緣層微小破損，必須用兆歐表（500V或1000V）。
3. 誤區3：多電機並聯無需擔心
糾正：總泄漏電流是疊加的，即使單台泄漏電流小，多台並聯後可能超過閾值，需計算總泄漏電流。
4. 誤區4：接地端子接了就行
糾正：接地電阻過大（如>4Ω）會導致泄漏電流無法導走，必須測量接地電阻並確保符合規範。
5. 誤區5：故障複位後可繼續運行
糾正：SCF3是嚴重故障，可能導致電機燒毀或變頻器損壞，必須徹底排查後才能重新運行（複位前需確認故障原因已解決）。
八、結論
SCF3故障是ATV71變頻器最常見的接地短路故障，其核心原因是輸出側接地泄漏電流超標。排查時需遵循“從外到內”的邏輯，重點檢查電機絕緣、電纜、接地係統和多電機並聯情況；解決措施需針對具體成因，如烘幹電機、更換電纜、加裝電抗器、改善接地等。
預防SCF3故障的關鍵是定期維護和環境控製——通過提前發現絕緣下降、電纜破損等隱患，可將故障停機時間減少70%以上。對於電氣維護人員來說，掌握SCF3的排查與解決方法，不僅能快速恢複生產，還能延長設備壽命（電機壽命可延長30%，變頻器壽命延長20%）。
希望本文能為廣大技術人員提供有價值的參考，助力工業自動化設備的穩定運行。如需進一步技術支持，可聯係施耐德電氣當地服務中心或參考《ATV71係列變頻器維修手冊》。
