之山伺服K係列27號故障深度解析：總線式編碼器電池報警的成因與解決方案
一、引言

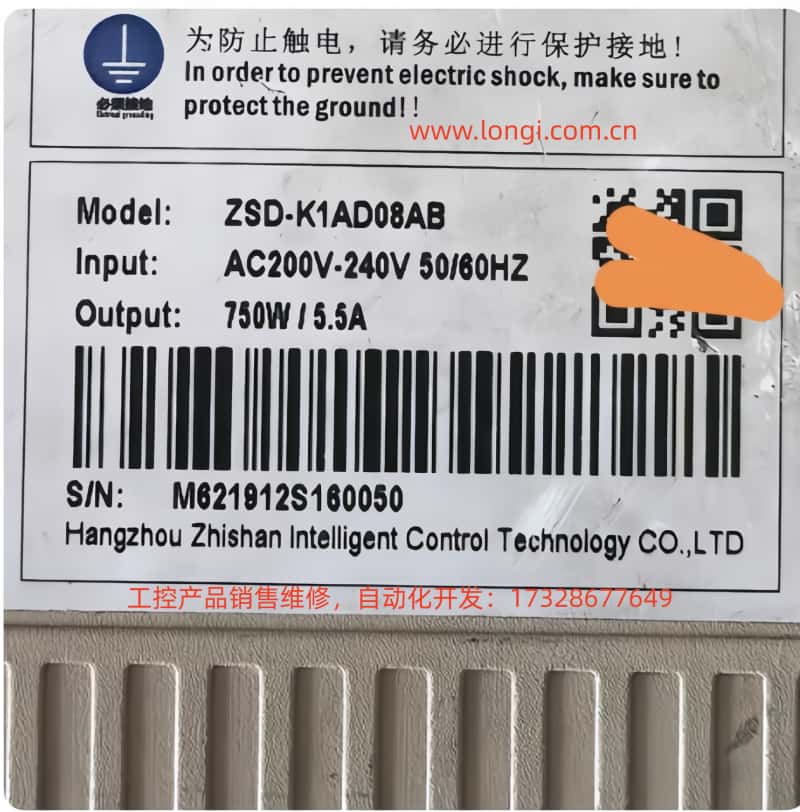

在工業自動化生產線中，伺服係統的穩定性直接決定了設備的加工精度與生產效率。之山伺服K係列（ZSMC-K）作為國產伺服的主流機型，廣泛應用於數控機床、機器人、包裝機械等領域。其核心優勢在於支持總線式絕對值編碼器，可實現高精度的位置控製與多圈位置記憶。然而，27號故障（總線式編碼器電池警報1）是該係列伺服最常見的報警之一，若未及時處理，可能導致設備停機、位置偏差甚至撞機事故。本文將從故障含義、成因分析、影響評估、解決步驟及預防策略等方麵，全麵解析該故障的技術細節與處理方法，為現場工程師提供實用參考。
二、27號故障的技術含義與觸發機製
1. 故障定義
根據之山伺服K係列官方手冊，27號故障代碼對應“總線式編碼器電池警報1”（Alarm 27: Bus Encoder Battery Alarm 1），其具體描述為：
觸發條件：編碼器內置電池電壓低於2.5V（閾值）；
伴隨現象：多圈位置信息（Multi-turn Position）丟失；

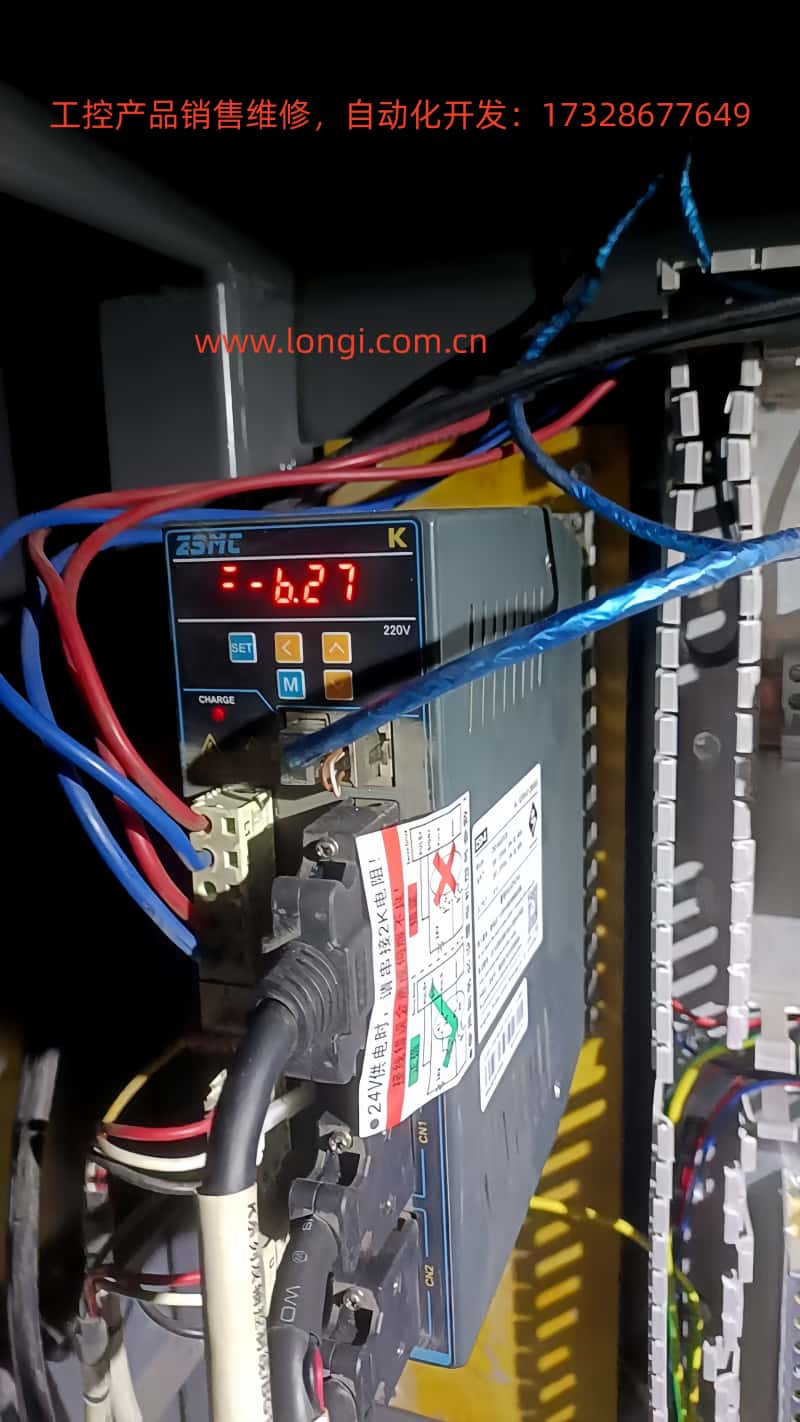

驅動器動作：進入保護狀態，禁止電機運行，麵板顯示“27”或“電池報警”。
2. 總線式編碼器的工作原理
總線式絕對值編碼器（如RS485/CANopen協議）通過串行總線與驅動器通信，傳輸絕對位置數據（包括單圈位置0-360℃與多圈位置，即電機旋轉的總圈數）。與增量式編碼器不同，絕對值編碼器無需每次開機回零，因它能通過電池維持斷電後的位置記憶。
3. 電池的核心作用
編碼器內置的鋰電池（通常為CR2032，標稱電壓3V）用於：
當電池電壓低於2.5V時，編碼器的非易失性內存（NVRAM）無法保存數據，導致多圈位置信息丟失。此時，驅動器無法識別電機的絕對位置，觸發27號報警以防止誤操作。
三、27號故障的成因深度分析
27號故障的本質是“電池電壓不足導致編碼器位置數據丟失”，但具體成因需從電池本身、安裝連接、編碼器/驅動器、環境因素四大維度排查：
1. 電池本身因素
壽命到期：CR2032鋰電池的正常壽命為3-5年（25℃環境），若長期運行在高溫（＞40℃）或高負載（編碼器頻繁通信）環境，壽命會縮短至1-2年。
質量問題：使用劣質電池（如電壓不穩定、容量虛標）會導致提前耗盡，例如某工廠使用雜牌CR2032電池，僅6個月就觸發報警。
型號不符：誤用電壓不匹配的電池（如CR2025，標稱3V但容量更小），會導致電壓下降過快。
2. 安裝與連接問題
接觸不良：電池座彈簧片失去彈性、接線端子氧化（如潮濕環境導致銅綠），會使驅動器檢測到的電壓低於實際電池電壓（例如電池實際電壓2.8V，但接觸電阻導致檢測值為2.3V）。
安裝錯誤：電池正負極接反（編碼器電池座通常有“+”標記），會導致電池短路，電壓驟降。
總線電纜鬆動：編碼器與驅動器之間的總線電纜（如屏蔽雙絞線）接頭鬆動，會導致通信中斷，驅動器誤判電池電壓。
3. 編碼器與驅動器因素
編碼器內部故障：編碼器的電池電路短路（如電池座腐蝕、內部電容擊穿），會導致電池快速耗盡；或編碼器的靜態功耗過高（如內部芯片損壞），超出電池供電能力。
驅動器檢測電路故障：驅動器的電池電壓檢測電路（如分壓電阻、ADC芯片）損壞，會導致誤報（例如電池電壓正常，但驅動器顯示“27”報警）。
兼容性問題：編碼器與驅動器的總線協議不匹配（如編碼器用CANopen，驅動器用RS485），會導致通信失敗，觸發電池報警（部分驅動器將通信故障歸為電池警報）。
4. 環境因素
高溫：編碼器周圍溫度超過60℃時，電池的化學反應加速，容量下降率可達50%/年（例如鍛造車間的伺服電機，編碼器溫度常達70℃，電池壽命縮短至1年）。
高濕度：環境濕度＞80%時，編碼器電池座會腐蝕（銅端子生成銅綠），導致接觸電阻增大，電壓檢測異常。
電磁幹擾（EMI）：強電磁環境（如變頻器旁）會幹擾總線通信，導致驅動器誤判電池電壓（例如電壓波動導致ADC采樣錯誤）。
四、27號故障的影響評估
27號故障若未及時處理，會對設備運行、生產效率及設備壽命造成嚴重影響：
1. 設備運行影響
無法啟動：驅動器進入保護狀態，電機無法通電，導致設備停機（例如數控機床無法開機加工）。
回零失敗：多圈位置丟失後，電機需要重新回零，但總線式編碼器的回零需依賴外部信號（如接近開關），若回零方式設置錯誤，會導致回零失敗。
位置偏差：若強製運行電機，驅動器會使用“相對位置”模式，但多圈位置丟失會導致位置累計錯誤（例如電機旋轉10圈，驅動器僅識別5圈），引發加工精度超差（如零件尺寸偏差±0.5mm）。
2. 生產影響
停機損失：一條自動化生產線停機1小時，損失可能達數萬元（例如汽車零部件生產線，每小時產能100件，每件利潤50元，停機1小時損失5000元）。
廢品率上升：位置偏差會導致工件報廢（例如數控車床車削軸類零件，位置誤差導致直徑超差，整批零件報廢）。
撞機風險：若電機在位置丟失狀態下運行，可能超出機械限位（如刀架撞卡盤、機器人手臂撞工件），造成設備損壞（維修費用可達數萬元）。
3. 設備壽命影響
五、27號故障的排查與解決步驟
（一）故障排查流程
步驟1：確認故障代碼
步驟2：檢查電池電壓
步驟3：檢查安裝與連接
檢查電池座：彈簧片是否有彈性，端子是否氧化（用酒精棉擦拭氧化層）；
檢查總線電纜：接頭是否鬆動（重新插拔並擰緊），電纜是否有破損（如屏蔽層斷裂）；
檢查編碼器固定：編碼器與電機軸的聯軸器是否鬆動（用扭矩扳手檢查扭矩，之山K係列推薦扭矩為5-8N·m）。
步驟4：驗證編碼器與驅動器兼容性
用ZSMC Studio軟件讀取編碼器信息（如型號、協議、分辨率），確認與驅動器匹配（例如驅動器支持“絕對值編碼器-多圈”，編碼器型號為“ZSMC-E-2048-4-24V”）；
檢查總線協議：編碼器的協議（如CANopen）需與驅動器的“編碼器類型”設置一致（驅動器參數Pn001需設為“總線式絕對值編碼器”）。
步驟5：排除驅動器誤報
（二）具體解決操作
1. 更換編碼器電池
2. 恢複多圈位置信息
多圈位置丟失後，需重新設置原點（原點回歸），之山K係列支持以下方式：
3. 修複連接與環境問題
接觸不良：用酒精棉擦拭電池座端子，更換彈性失效的彈簧片；
總線電纜鬆動：重新插拔電纜接頭，用紮帶固定電纜（避免振動導致鬆動）；
高溫環境：在編碼器周圍加裝散熱風扇（如軸流風扇，風量≥5CFM），或將伺服櫃溫度控製在25℃以下（用空調或熱交換器）；
高濕度環境：在伺服櫃內放置幹燥劑（如矽膠），或用密封膠封堵編碼器電纜入口（IP65防護等級）。
六、案例分析
案例1：電池安裝鬆動導致誤報
故障現象：某數控車床的之山K係列伺服電機（ZSMC-K-110ST-M06025）頻繁觸發27號報警，更換電池後仍報警。
排查過程：
案例2：高溫環境導致電池提前耗盡
故障現象：某鍛造車間的之山K係列機器人伺服電機（ZSMC-K-130ST-M15015），每6個月觸發27號報警（正常壽命3年）。
排查過程：
案例3：編碼器內部故障導致持續報警
故障現象：某包裝機械的之山K係列伺服電機（ZSMC-K-90ST-M04020），更換電池後仍觸發27號報警，且無法回零。
排查過程：
用ZSMC Studio讀取編碼器信息：顯示“電池電壓2.1V”（但剛更換電池）；
替換編碼器：用備用編碼器（同型號）替換，報警消除，回零正常；
拆解原編碼器：發現電池座腐蝕（因車間濕度達85%），導致電池接觸不良，且編碼器內部電容擊穿（靜態功耗過高）；
結果：更換編碼器，加裝車間除濕機（濕度控製在60%以下），故障未再發生。
七、預防措施與維護策略
1. 定期檢查與更換電池
2. 環境控製
溫度：伺服櫃內溫度保持在20-30℃（用空調或熱交換器），編碼器周圍溫度不超過40℃；
濕度：伺服櫃內濕度保持在40-60%（用除濕機或幹燥劑），避免編碼器腐蝕；
電磁幹擾：編碼器電纜采用屏蔽雙絞線（屏蔽層接地），遠離變頻器、電焊機等強幹擾源（距離≥30cm）。
3. 部件選擇與兼容性
電池：使用之山原裝電池或知名品牌（如鬆下CR2032），避免劣質電池；
編碼器：選擇與驅動器兼容的總線式絕對值編碼器（如之山E係列、海德漢EQN係列），確保協議（RS485/CANopen）與驅動器匹配；
電纜：使用驅動器廠商推薦的總線電纜（如之山ZSMC-CABLE-RS485），避免自行製作電纜（易導致阻抗不匹配）。
4. 維護記錄與預警
建立檔案：記錄每個編碼器的電池更換時間、型號、電壓值、更換人員（例如：“2023-05-10，ZSMC-K-110ST-M06025，CR2032，2.9V，張三”）；
預警係統：用ZSMC Studio軟件設置“電池電壓預警”（當電壓＜2.8V時，軟件彈出報警），提前通知維護人員更換電池；
培訓：對現場工程師進行培訓，講解電池更換、原點回歸的正確操作（避免誤操作導致故障）。
八、常見誤區與注意事項
1. 誤區1：隻更換電池，不恢複位置
2. 誤區2：用普通電池代替專用電池
3. 誤區3：忽視總線電纜的連接
4. 注意事項
安全操作：更換電池時，必須斷開驅動器電源（避免觸電或短路）；
手冊參考：所有操作需遵循之山伺服K係列官方手冊（如《ZSMC-K係列伺服驅動器用戶手冊》），避免誤操作；
專業維修：若編碼器或驅動器內部故障（如電路板損壞），需聯係廠商或專業維修機構，避免自行拆解導致進一步損壞。
九、結論
之山伺服K係列的27號故障（總線式編碼器電池警報1）是電池電壓不足導致多圈位置丟失的典型故障，其核心成因包括電池壽命、安裝連接、環境因素及部件兼容性。通過定期檢查電池、正確更換電池、恢複原點位置、控製環境溫度等措施，可有效預防和解決該故障。
對於現場工程師而言，需重點掌握：
電池電壓的檢測方法（萬用表測量）；
原點回歸的操作步驟（外部信號/軟件設置）；
環境控製的技巧（散熱、除濕、抗幹擾）。
隨著技術發展，無電池絕對值編碼器（如采用超級電容或能量收集技術）逐漸普及，未來有望徹底解決電池耗盡的問題。但在當前階段，重視電池維護仍是確保伺服係統穩定運行的關鍵。
建議：用戶應建立完善的伺服係統維護計劃，將電池檢查納入日常巡檢（如每日開機前檢查驅動器報警），避免因小故障導致大損失。
