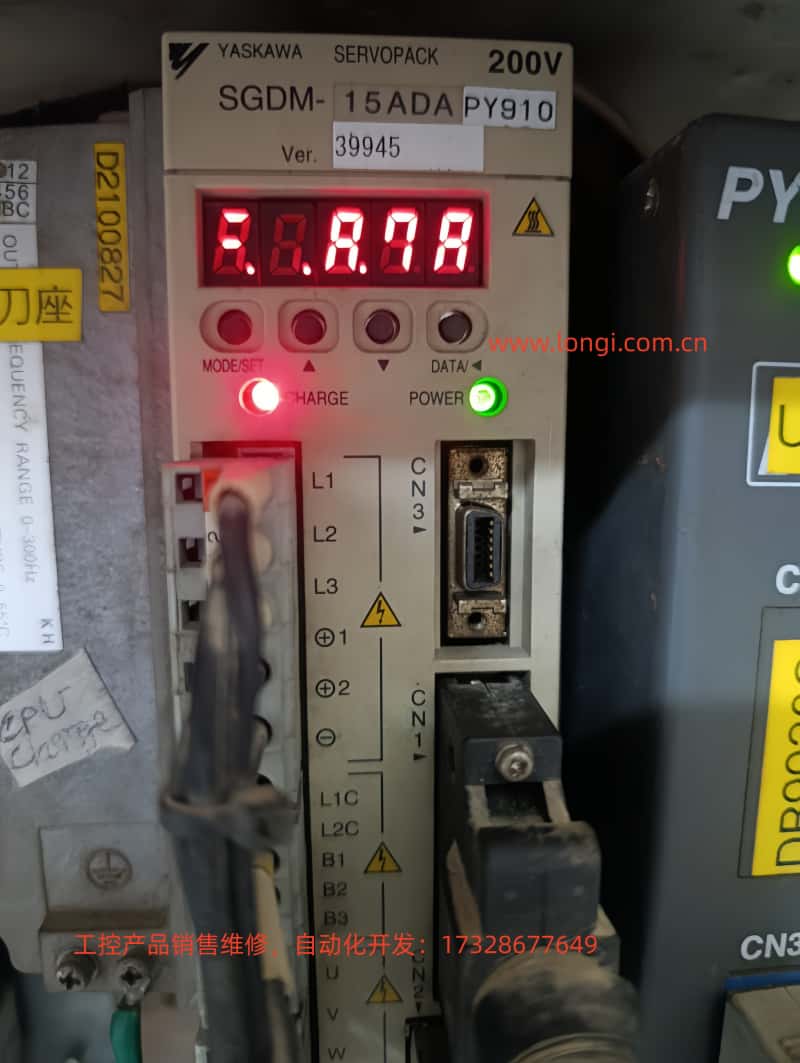

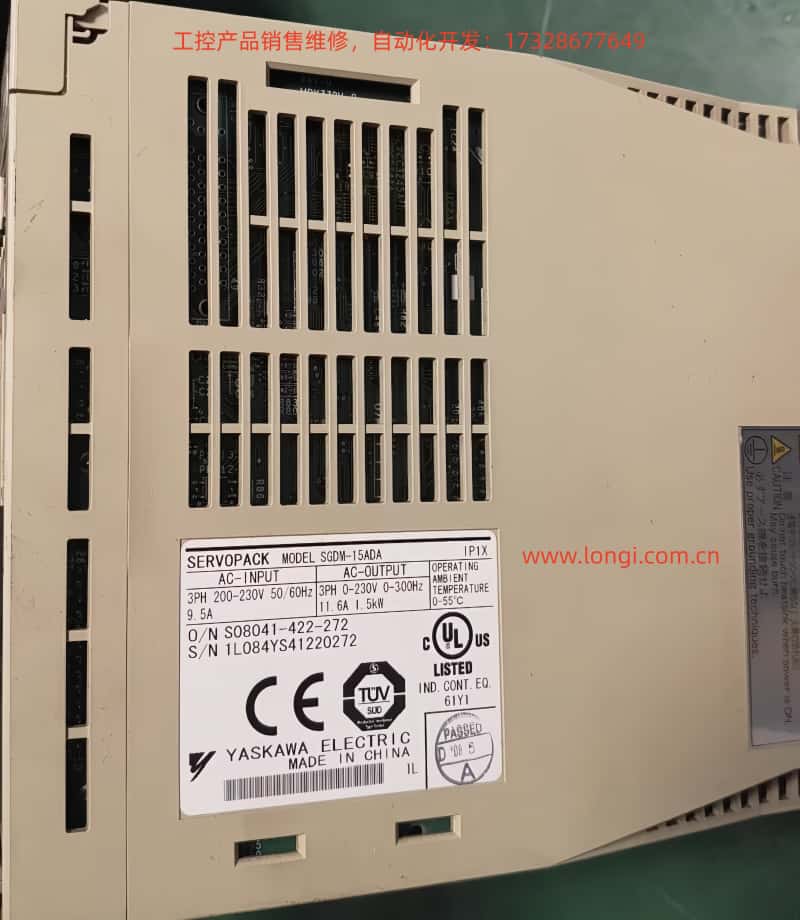

安川SGDM伺服驅動器A.7A報警深度解析與板級維修實戰指南

一、問題背景與實際意義

在工業自動化設備中，安川Σ-II係列（SGDM）伺服驅動器應用極為廣泛，尤其是在機床、包裝、印刷及輸送係統中。隨著設備運行年限增加，驅動器報警問題逐漸成為維修工作中的高頻場景。其中，**A.7A報警（散熱片過熱）**屬於典型且容易誤判的一類故障。

很多現場工程師在遇到A.7A時，往往直接從“溫度過高”角度處理，例如加強散熱或更換風扇，但實際維修經驗表明：

A.7A並不一定代表真實過熱，而是驅動器“判斷為過熱”。

因此，準確理解其檢測原理與信號鏈結構，是實現快速維修的關鍵。

二、A.7A報警的官方定義與本質

根據安川SGDM係列說明書：

• A.7A為散熱片過熱報警

• 觸發條件：驅動器檢測到功率模塊散熱器溫度超過允許範圍

但在電路層麵，其本質並非直接“測溫”，而是通過模擬電壓進行判斷：

溫度 → 電阻變化 → 電壓變化 → CPU判定

因此，A.7A本質屬於模擬量檢測鏈路故障或異常。

三、溫度檢測電路原理（核心機製）

SGDM驅動器采用典型的NTC熱敏電阻溫度檢測方案，其基本結構如下：

• NTC熱敏電阻（貼在散熱片）

• 上拉電阻（連接5V參考電壓）

• 運算放大器（信號調理）

• CPU ADC接口（采樣判斷）

其工作過程如下：

1. NTC隨溫度變化阻值下降（負溫度係數）

2. 與上拉電阻形成分壓電路

3. 輸出一個對應溫度的電壓信號（Vtemp）

4. 經運放處理後送入CPU

5. CPU根據閾值判斷是否過熱

典型電壓變化規律：

• 常溫：約2V～3V

• 溫度升高：電壓逐漸降低

• 低於約1V：觸發過熱報警（A.7A）

四、A.7A報警的故障分類

從維修角度，可以將A.7A分為兩大類：

1. 真實過熱（物理問題）

常見原因包括：

• 環境溫度過高（>55℃）

• 散熱通道堵塞（灰塵、安裝緊湊）

• 風扇損壞或轉速異常

• 長時間過載運行

• IGBT發熱異常

此類故障具有典型特征：

• 設備運行一段時間後報警

• 散熱器溫度明顯升高

2. 誤報警（電路問題）

這是維修中更具技術含量的一類問題，常見原因包括：

• NTC熱敏電阻開路或短路

• 分壓電阻漂移

• 運算放大器失效（漂移或輸出異常）

• ADC采樣異常

• 線路虛焊或接觸不良

典型特征：

• 上電即報警

• 散熱器溫度正常甚至偏低

五、板級檢測與定位方法（萬用表實戰）

1. NTC熱敏電阻檢測

斷電測量：

• 正常：幾kΩ至幾十kΩ

• 開路：無窮大（直接導致報警）

• 短路：接近0Ω（異常）

進一步驗證：

• 加熱NTC（熱風槍）

• 阻值應隨溫度升高而下降

2. 分壓點電壓檢測（關鍵步驟）

上電測量NTC與上拉電阻交點（Vtemp）：

• 正常：2V～3V

• 0V：下拉異常或NTC短路

• 5V：NTC開路或上拉異常

• <1V：係統判定為過熱

該點是判斷故障類型的核心依據。

3. 上拉電阻檢測

斷電測量：

• 常見阻值：4.7kΩ～47kΩ

• 若開路或阻值漂移，將導致電壓異常

4. 運算放大器檢測

重點檢查：

• 輸入端：應與Vtemp接近

• 輸出端：應為0～5V範圍內變化

異常表現：

• 輸出固定高電壓：誤報警

• 輸出固定低電壓：持續報警

• 無響應：運放損壞

在SGDM中，運放故障屬於常見板級問題之一。

5. 替代法驗證（快速判斷）

拆除NTC，用電阻模擬：

• 10kΩ：模擬常溫

• 1kΩ：模擬高溫

• 500Ω：模擬極熱

判斷邏輯：

• 替換後報警消失：NTC問題

• 仍報警：後級電路問題

六、維修流程標準化（工程師建議）

建議采用如下邏輯流程：

1. 判斷報警出現時機

• 上電即報 → 電路問題

• 運行後報 → 散熱問題

2. 檢查風扇

• 是否轉動

• 是否供電正常

3. 測量NTC

• 阻值是否合理

4. 測量Vtemp

• 是否在正常範圍

5. 檢查運放

• 輸入輸出是否正常

6. 替代測試

• 用電阻模擬溫度

通過上述步驟，可在15分鍾內完成故障定位。

七、常見故障概率分布（基於維修經驗）

• 風扇損壞：最高頻

• 散熱不良（灰塵/環境）：高頻

• NTC損壞或虛焊：中高頻

• 運放漂移：中頻

• 分壓電阻異常：中低頻

• CPU/ADC異常：低頻

八、典型誤區分析

1. 將A.7A簡單理解為“溫度高”

2. 僅通過降溫處理問題

3. 忽略模擬電路鏈路

4. 未區分“真實過熱”與“誤報警”

這些誤區會導致重複維修或誤更換部件。

九、結論

A.7A報警的本質並不是簡單的溫度問題，而是一個完整的信號鏈判斷問題。其核心在於：

• 溫度檢測依賴模擬電壓

• 電路任一環節異常均可觸發報警

因此，維修的關鍵不在於“降溫”，而在於：

精確定位溫度檢測鏈路中的異常點

通過理解NTC分壓原理、掌握關鍵測量點（Vtemp）、並結合替代法驗證，可以實現對SGDM驅動器A.7A故障的快速、準確維修。

對於具備基礎電子維修能力的工程師而言，這一類問題完全可以在板級層麵解決，而無需直接更換整機，大幅降低維護成本，提高維修效率。
