一、引言

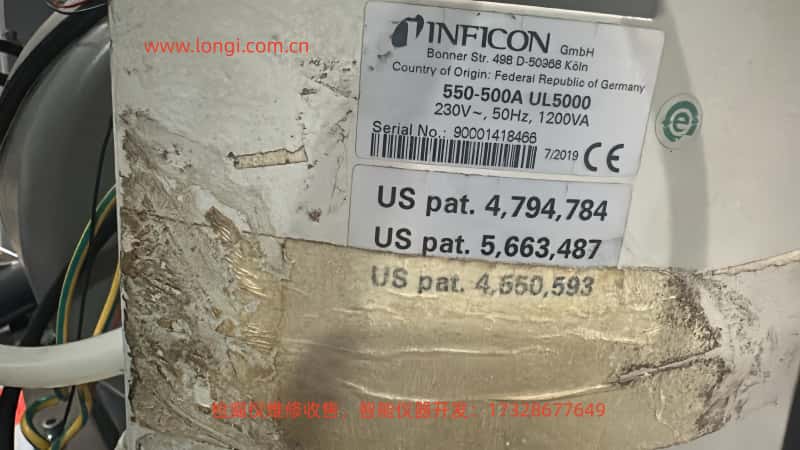

在氦質譜檢漏設備的實際應用中，設備的穩定運行高度依賴於真空係統的協調工作。INFICON UL5000 作為一款廣泛應用於工業與實驗室場景的高精度檢漏儀，其性能在很大程度上取決於渦輪分子泵（TMP）和前級真空係統的協同運行。
在現場使用過程中，用戶經常會遇到如下報警：

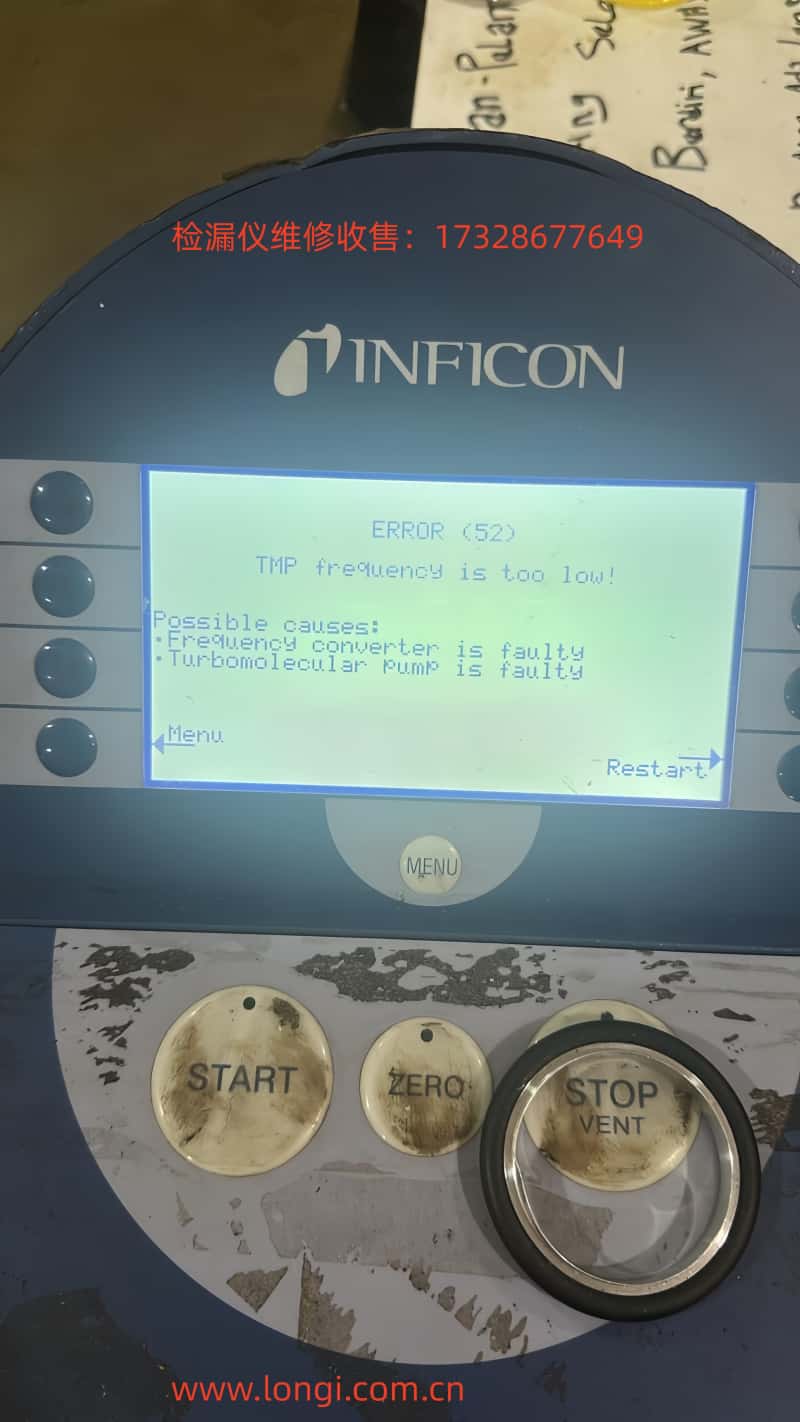

ERROR (52): TMP frequency is too low
該故障會直接導致設備無法進入檢測狀態，從而影響生產和檢測任務的正常進行。本文將基於設備結構與運行原理，對該故障進行深入分析，並提供係統化的排查方法。
二、設備結構與工作原理
要準確判斷 Error 52 故障，必須先理解 UL5000 的基本結構及運行邏輯。
UL5000 主要由以下係統構成：
真空係統
包括前級泵（Backing Pump）和渦輪分子泵（TMP）。前級泵負責建立初級真空環境，而分子泵負責進一步實現高真空。
檢測係統
由質譜分析器、離子源及檢測器組成，用於對氦氣進行高靈敏度檢測。
控製係統
包括驅動模塊、控製板及人機界麵，用於協調各係統運行。
壓力監測係統
通過多點壓力傳感器實時監控真空狀態，確保設備運行在安全範圍內。
三、分子泵啟動的關鍵邏輯
分子泵並不是在任何條件下都可以直接啟動，其運行依賴於前級真空的建立。
UL5000 的典型啟動流程如下：
第一步，前級泵啟動並抽氣，係統壓力下降至低真空範圍。
第二步，當壓力達到設定閾值後，控製係統允許分子泵啟動。
第三步，分子泵逐步加速至額定轉速。
第四步，係統進入穩定檢測狀態。
需要強調的是，如果前級真空條件不滿足，分子泵將無法正常加速，從而觸發相關報警。
四、Error 52 的技術含義
Error 52 表示分子泵運行頻率低於設定值，其本質含義包括以下兩點：
第一，分子泵未能達到正常工作轉速。
第二，控製係統檢測到運行狀態異常並觸發保護機製。
該故障並不單純意味著分子泵損壞，而是一個典型的係統性問題。
五、主要故障原因分析
根據實際工程經驗，Error 52 的原因可以歸納為以下三類。
1. 真空條件不足
這是最常見的原因。
分子泵在較高壓力環境下運行時，會因氣體分子密度過大而無法加速到額定轉速。當前級真空未達到要求時，分子泵負載增加，轉速提升受限。
常見原因包括：
前級泵性能下降或故障
係統存在泄漏
管路連接不嚴密
密封件老化或損壞
其典型表現為分子泵能夠啟動，但加速緩慢，最終報錯。
2. 分子泵機械問題
分子泵屬於高速旋轉設備，其內部結構對精度和穩定性要求極高。
可能問題包括：
軸承卡滯
轉子汙染（油蒸氣或水汽進入）
葉輪輕微變形
此類問題通常表現為啟動時伴隨異常噪音，或轉速波動明顯。
3. 驅動係統故障
分子泵依賴專用驅動模塊控製轉速。
可能原因包括：
驅動板損壞
電源異常
控製信號中斷
該類故障通常表現為分子泵完全不啟動，或設備開機即報錯。
六、係統化排查方法
在實際維修過程中，應遵循由簡單到複雜的排查原則。
第一步，檢查前級泵
確認前級泵是否正常運行，抽速是否滿足要求。
第二步，檢查係統密封性
對管路、法蘭及密封件進行檢查，排除漏氣問題。
第三步，觀察分子泵狀態
確認分子泵是否啟動，有無異常聲音或震動。
第四步，檢查電氣連接
確保電源線及控製線連接可靠，無鬆動或接觸不良。
第五步，進行係統複位
斷電後等待一段時間，再重新啟動設備。
七、典型故障分布
根據實際維修案例統計，該故障的原因分布如下：
前級真空問題約占大多數
係統泄漏次之
分子泵本體故障比例較低
驅動係統故障最少
這一分布說明，在處理該類問題時，應優先考慮真空係統，而非直接更換分子泵。
八、常見誤判與風險
在維修過程中，存在一些典型誤判：
誤將故障歸因於分子泵損壞
未檢查真空係統即更換核心部件
忽視環境因素對設備的影響
這些誤判不僅增加維修成本，還可能延誤問題解決。
九、環境因素的影響
在高溫、高濕環境下運行的設備更容易出現該類問題。
高濕度會導致水汽進入係統，影響分子泵運行。
高溫環境會加速電子元件老化。
長期停機可能導致軸承粘滯或密封失效。
因此，設備的使用環境對故障發生具有重要影響。
十、預防性維護建議
為了降低故障發生率，應建立合理的維護製度。
定期檢查前級泵性能
更換或維護密封件
保持係統清潔
避免在高壓狀態下啟動分子泵
長期停機設備應定期運行
十一、結論
INFICON UL5000 的 Error 52 故障本質上是一個係統性問題，其核心在於分子泵未能在當前真空條件下達到額定轉速。
在絕大多數情況下，該問題並非分子泵本體損壞，而是由前級真空不足或係統泄漏引起。
因此，在實際維修過程中，應優先排查真空係統，其次再考慮分子泵及驅動係統問題。
