ABB ACS880-07櫃式變頻器深度故障排查指南：AF85線路側單元警告與雙BCU電池更換後通訊丟失的係統性分析與修複

引言

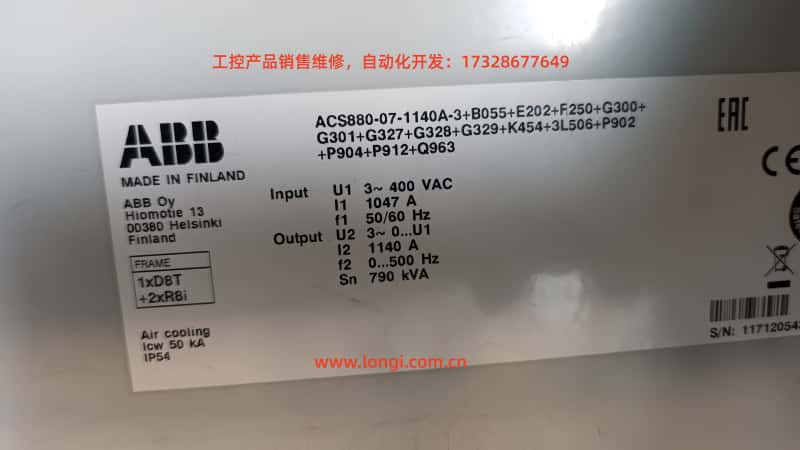

ABB ACS880係列是工業驅動領域的標杆產品，其中ACS880-07櫃式機型專為大功率多模塊應用設計，典型配置如用戶案例中的ACS880-07-1140A-3（額定輸出790 kVA，FRAME 1xD8T + 2xR8i）。該機型采用空氣冷卻（IP54）、三相400 V輸入、1140 A輸出電流，廣泛應用於重載機械、風機泵類及工藝生產線。

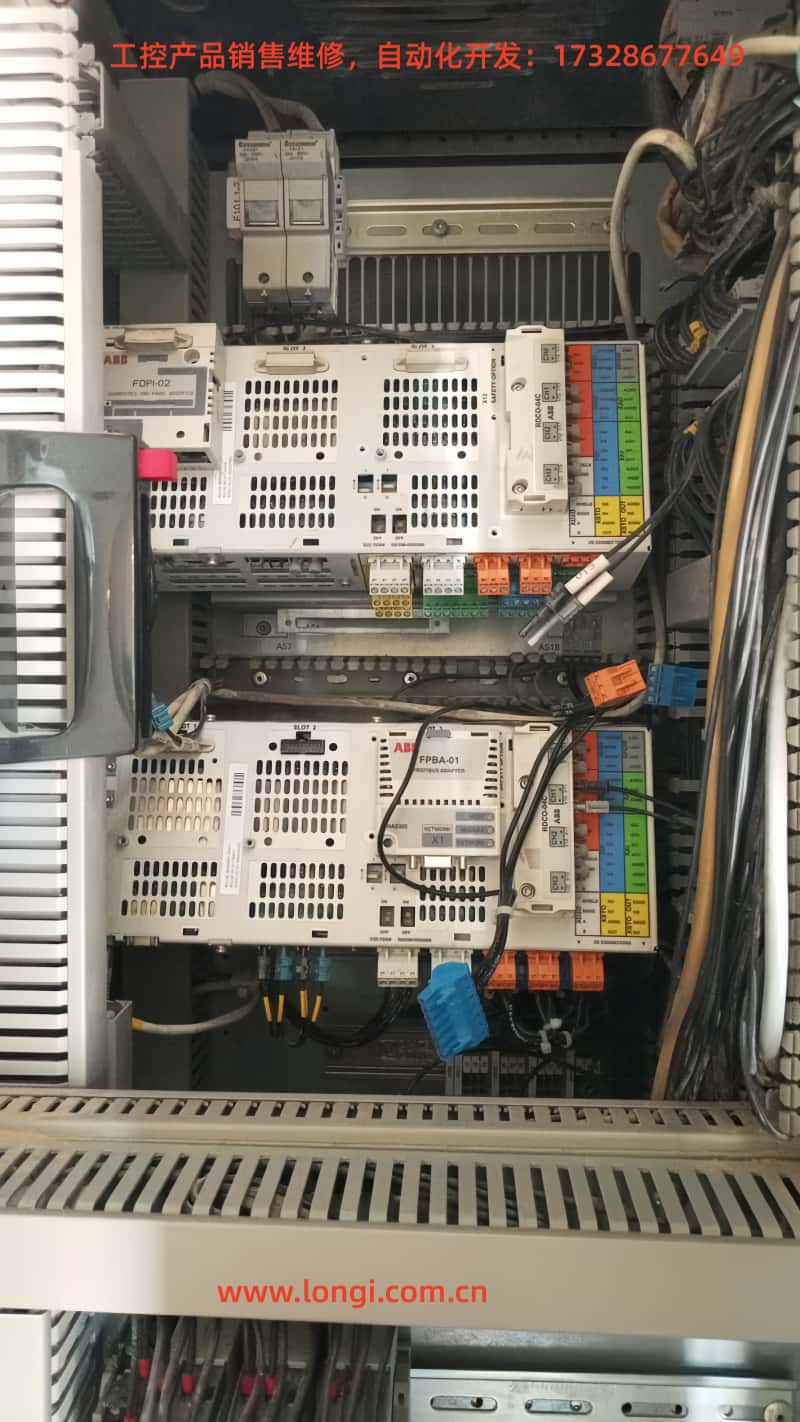

其核心架構包含獨立供電單元（Line Side Unit，LSU，通常為二極管型D8T模塊）和逆變單元（2×R8i功率模塊），由兩個BCU控製單元（BCU-02/12/22係列）分別管理：

• 一個BCU負責LSU供電邏輯；

• 另一個負責逆變器DTC控製與電機輸出。

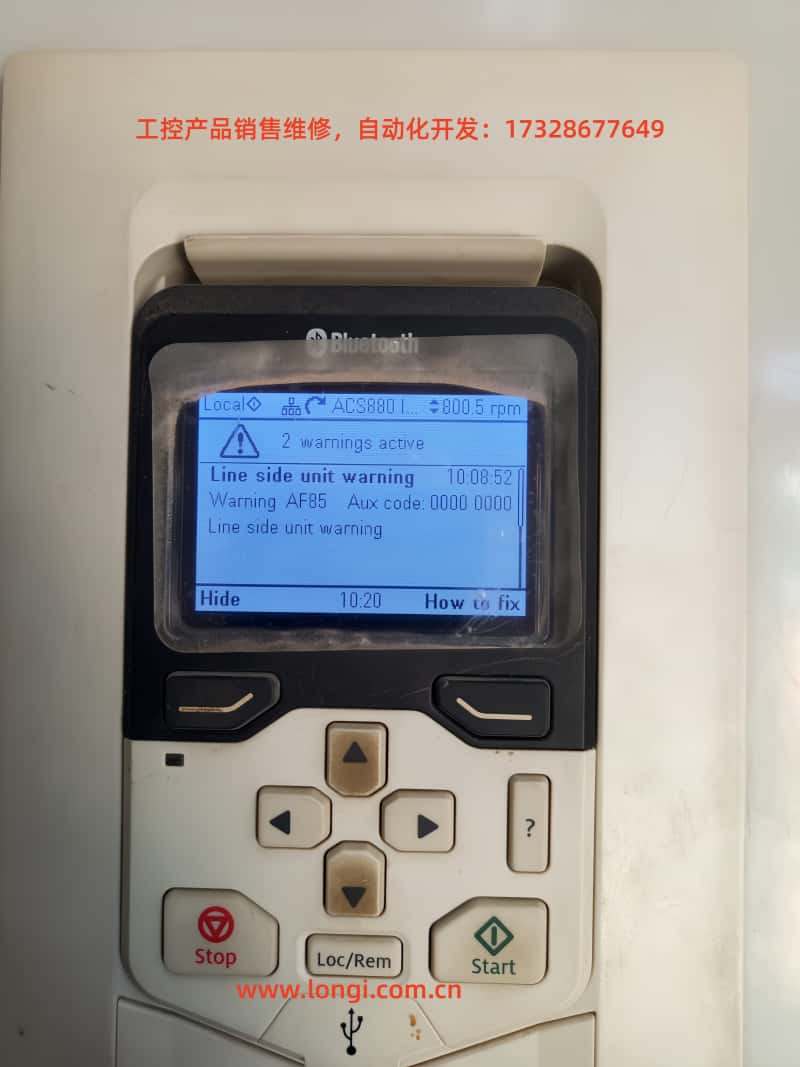

在實際運行中，麵板顯示“AF85 Line side unit warning”（輔碼0000 0000）並伴隨“2 warnings active”，隨後因“CPU battery dead”更換電池後出現整機“not working at all”、麵板參數僅一個BCU可見（RO3繼電器輸出僅一側顯示）的現象，是ACS880-07雙BCU配置下典型的複合故障鏈。

本文將從硬件架構、固件機製、警告解碼、電池更換陷阱、通訊恢複到預防策略進行係統性剖析，結合ABB官方固件手冊及實際案例，提供可操作的診斷與修複路徑。

 安全聲明：所有操作前提必須嚴格遵守ABB安全手冊（3AUA0000102301），斷主電、合Q9接地開關、等待DC鏈路放電至安全電壓。

一、 ACS880-07櫃式架構詳解：多模塊與雙BCU控製邏輯

ACS880-07櫃體采用模塊化堆疊設計：

• 左側：供電單元（D8T框架），負責AC-DC整流；

• 右側：並聯R8i逆變模塊，提供DTC矢量控製。

功率部分通過母排連接，控製層則依賴BCU（Basic Control Unit）實現分布式管理。

1. BCU控製單元與通訊架構

BCU與單機型ZCU不同，支持最多12通道光纖（BCU-22），專用於並聯模塊或多單元櫃體。典型配置如下：

• 通訊鏈路：采用DDCS（Distributed Drive Control System）光纖鏈路（橙色/藍色POF光纖，最大35 m），輔以D2D（Drive-to-Drive）鏈路實現狀態字同步。

• 關鍵參數：參數 95.20 HW options word 1 決定INU-LSU通訊模式（位11激活二極管供電控製，位15激活IGBT型）。

• 麵板顯示：麵板keypad僅默認顯示“主BCU”參數（96組System info可見），切換需通過Diagnostics菜單或Drive Composer同時查看兩BCU。

2. 硬件關鍵點

• 實時鍾電池（CR2032）：供電BCU的RTC與參數緩衝區，掉電後參數仍存於SDHC內存卡（X205槽）。

• 外部24 V電源（XPOW）：BCU必須外供（95.04參數設為External 24V），支持冗餘輸入防止AFEC警告。

• 冷卻與保護：IP54空氣冷卻，lcw 50 kA短路耐受，溫度超限直接觸發AE14/AE16輔碼。

架構結論：AF85警告必然源於LSU側，而電池更換後“一BCU可見、一BCU失聯”則是DDCS鏈路或內存同步失效的典型表現。

二、 ACS880固件警告機製與AF85深度解析

ACS880采用Primary Control Program（主控程序）與專用Supply Control Program（供電程序）。警告分為：

• Warning (AFxx)：可繼續運行；

• Fault (Fxxx)：立即停機。

1. AF85 專屬機製

AF85專屬“Line side unit warning”，表示LSU（或並聯轉換器）自身產生警告，並通過DDCS轉發至主BCU麵板。

• 生成原理：LSU控製板（獨立固件）檢測到異常（如AE01過流） → 生成原始警告 → 主BCU接收後映射為AF85。

• 輔碼（Aux Code）：即LSU原始代碼（格式XXXX YYYY）。用戶案例中輔碼 0000 0000 表示“通用未細化映射”，需查LSU事件日誌確認。

2. 官方輔碼映射表（常見項）

摘自《IGBT/Diode Supply Firmware Manual》及《Primary FW Manual》第539頁：

現場提示：麵板“How to fix”按鈕直接指向事件日誌（Event logger，04組）。“2 warnings active”表明LSU側持續觸發同一問題。AF85僅為Warning，驅動器仍可800 rpm運行，但不處理將升級為 3E08 LSU charging fault（充電失敗）。

三、 AF85常見根因與現場診斷流程

90%的AF85源於LSU側硬件/環境問題：

1. 電源質量：三相400 V波動>±10%、諧波THD>5%（查參數01.102）。

2. 冷卻係統：IP54濾網堵塞、櫃內溫度>45°C（查05.111溫度百分比）。

3. 接線與保護：輸入電纜鬆動、接地不良、熔斷器熔斷（AE02輔碼）。

4. 充電電路：MCB合閘延遲、預充電電阻老化（查94.10超時）。

5. 並聯不平衡：2×R8i模塊電流差>5%（AE02輔碼）。

診斷步驟（無需專用工具）

1. 麵板操作：Diagnostics → Event log，記錄AF85時間戳。

2. 參數檢查：

• 06.36 LSU Status Word（位7=Warning）；

• 06.116 LSU drive status word 1；

• 95.01 Supply voltage 確認400 V。

3. 物理檢查：風扇轉動、電纜無鬆動、DC鏈路電壓（01.01）穩定。

進階技巧：若輔碼持續0000 0000，必須升級至 Drive Composer PC工具（USB連麵板端口）讀取LSU專用事件日誌。

四、 BCU實時鍾電池的作用與更換規範流程

BCU內置CR2032電池（3 V鋰電池）負責：

• RTC實時時鍾（事件日誌時間戳）；

• 參數緩衝區臨時存儲（斷電<5 min不丟失）；

• SDHC內存卡備份參數（X205槽）。

電池死後（BATT LED滅），麵板仍顯示，但事件日誌時間戳錯亂，參數備份失效。

  規範更換流程（摘自BCU-02/12/22 Hardware Manual）

1. 停機斷電：斷主電、合Q9接地開關、等待DC放電（>5 min，萬用表測<50 V）。

2. 定位硬件：打開控製櫃門，找到BCU（SLOT標識）。

3. 切斷輔助電源：拔下XPOW外部24 V（防止殘壓衝擊）。

4. 更換電池：鬆開電池倉固定螺絲，取出舊電池（注意極性+向上），插入新CR2032（容量≥220 mAh）。

5. 關鍵操作：

• 若僅換電池：複位螺絲，恢複XPOW。

• 若更換BCU本體：必須移植SDHC內存卡（保持參數一致）！

6. 上電恢複：

• 麵板 → 96.51 Clear fault logger；

• Drive Composer → Backup/Restore 全參數。

  常見錯誤（導致死機主因）

• 帶電更換：導致BCU鎖死；

• 未移植內存卡：參數丟失，雙BCU不同步；

• 未做參數保存：96組參數未清零或備份。

五、 電池更換後“一BCU可見、一BCU失聯”的根因剖析

換電池後整機不工作、麵板僅一BCU顯示RO3，本質是雙BCU通訊不同步：

1. RTC/緩衝區清零：電池死導致RTC/緩衝區清零，第二個BCU（通常逆變側）上電後未完成DDCS同步。

2. 光纖鏈路故障：光纖鬆動/髒汙（報AE56 INU-LSU comm loss）、接頭彎折。

3. 內存卡識別失敗：AE75 SD card error，參數95.14 Connected modules不匹配。

4. 24 V電源波動：AFEC External power signal missing，95.04參數未設Redundant。

5. RO3僅一側可見：因RO1/RO2/RO3（XRO1-3）綁定主BCU，輔BCU未上線導致參數組不可見。

現象關聯：客戶反饋“PLC信號沒有給定”，因BCU未全上線，Profibus/FPBA-01適配器無法交換控製字。

六、 高級診斷與精準恢複操作

步驟1：麵板快速檢查

• 切換BCU視圖：Diagnostics → Control unit selection。

• 查看故障模塊：04.25 Faulted modules（BCU專用）。

• 導出日誌：利用“How to fix”導出時間戳。

步驟2：Drive Composer 深度修複（強烈推薦）

1. 連接：USB連麵板或Ethernet（XETH）。

2. 掃描：同時掃描兩BCU，檢查光纖狀態（60組DDCS）、95.20位設置。

3. 對比：對比雙BCU參數（特別是95組硬件配置）。

4. 強製同步：

• Backup當前參數 → Restore至失聯BCU → 重啟（斷電5 min）。

• 查看事件日誌完整輔碼（非0000 0000）。

步驟3：硬件驗證

• 光纖：清潔接頭（無水酒精）、確認TX/RX對應、無彎折（半徑>30 mm）。

• 電源：測量XPOW 24 V（兩路冗餘）。

• 繼電器：複測RO3繼電器（XRO3端子）通斷。

• 終極手段：若仍失聯，將95.16 Router mode設為On，或更換失聯BCU（務必移植內存卡）。

步驟4：PLC側聯動

• 確認FPBA-01適配器參數（50組FBA A），檢查循環數據10/11（控製字/狀態字）。

• 必須等待驅動器全上線後，PLC再發送啟動信號。

七、 真實案例複盤：1140A雙BCU係統修複

• 設備信息：序列號11712054（Finland製造），ACS880-07-1140A-3。

• 故障現象：初始AF85（輔碼0000 0000），疑似AE73風扇或AE09電壓；更換電池後死機，麵板僅一BCU可見RO3。

• 現場操作：

1. Drive Composer連機：發現逆變BCU光纖鏈路超時（AE56）。

2. 清潔光纖接頭 + 參數Restore（全量覆蓋失聯BCU）。

3. 同步成功，清除事件日誌。

4. 重設94.01 LSU control = On。

• 結果：運行測試800 rpm穩定，AF85消失，PLC信號正常。

• 耗時：2小時（避免了模塊更換，節省數萬元）。

八、 預防維護最佳實踐

為避免此類複合故障，建議執行以下策略：

1. 年度電池檢查：BATT LED常亮時提前更換（壽命3-5年），勿等到“CPU battery dead”報警。

2. 參數備份製度：每月使用Drive Composer全備份至PC，並導出事件日誌（.txt/.csv）。

3. 光纖維護：每半年清潔光纖頭，檢查彎曲半徑>30 mm，避免灰塵積累。

4. 環境監控：安裝櫃內溫濕度傳感器，聯動AE14過溫警告。

5. 固件升級：確認最新Primary/Supply程序（如7.24版本），修複舊版通訊bug。

6. 冗餘配置：

• 95.04 設為 Redundant 24V；

• 94.10 充電時間優化（視現場電網質量）。

7. 人員培訓：操作人員必須掌握“How to fix”按鈕使用及事件日誌導出方法。

九、 結論

AF85並非孤立警告，而是LSU側異常的窗口；電池更換看似簡單，卻因雙BCU架構的通訊依賴極易引發係統級死機。

掌握DDCS光纖原理、95/96組參數含義、Drive Composer工具的強製同步功能，即可實現分鍾級定位與恢複。ABB ACS880-07的強大在於其模塊化與診斷深度，但前提是規範維護與文檔化操作。

建議：所有用戶應下載對應手冊建立事件日誌檔案。對於複雜案例，優先聯係專業技術支持谘詢。通過係統性排查，不僅解決當前故障，更能顯著提升設備MTBF，保障生產線連續性。
