富士ALPHA7係列伺服驅動器故障診斷實戰指南：Fn_06試運行模式下P5編碼器供電丟失與CNC旋轉互鎖故障的係統性修複

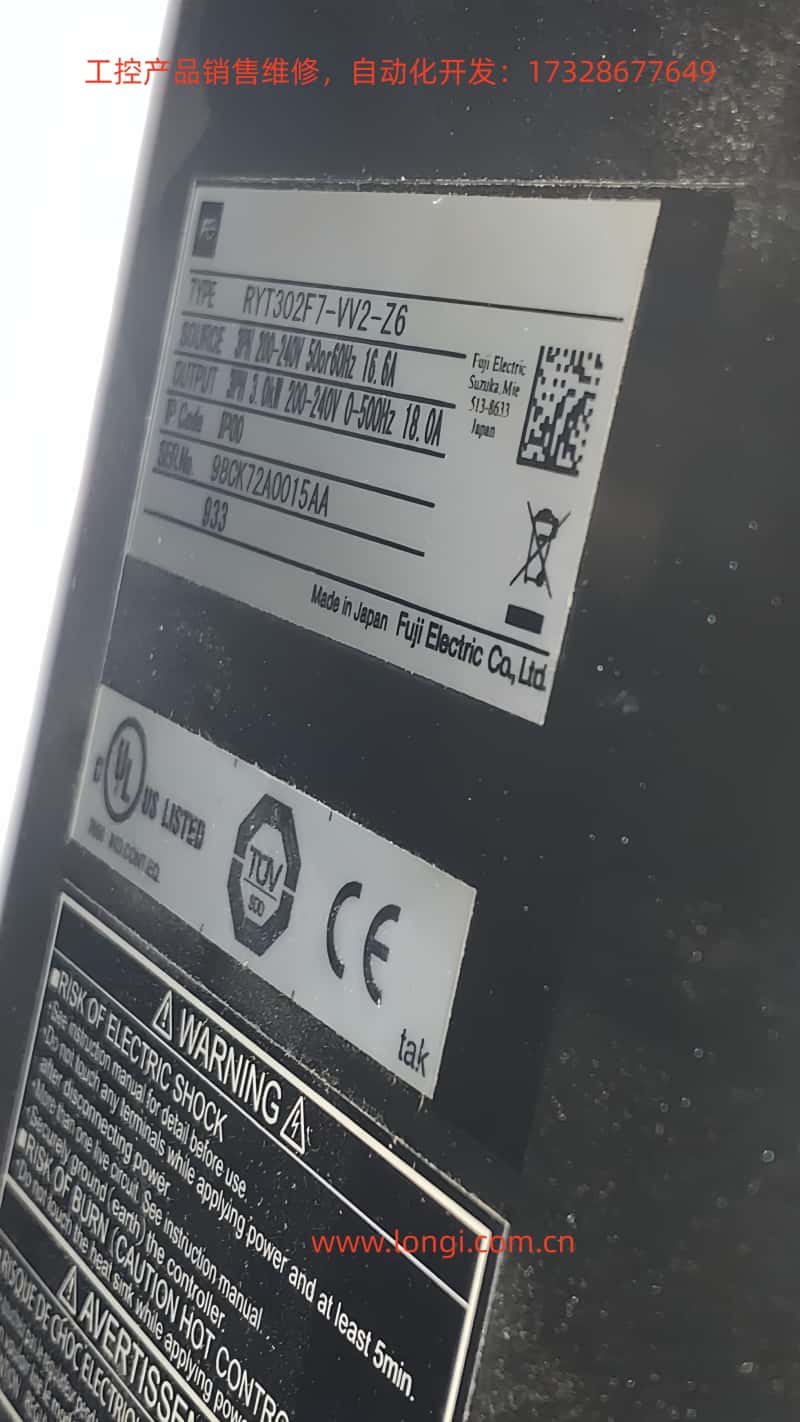

在現代CNC機床、旋轉分度台、包裝機械等自動化設備中，富士ALPHA7（含ALPHA7S VVS型）伺服驅動器承擔著高精度位置控製與高速響應核心任務。其型號如RYT302F7-VV2-Z6（3kW 200V級Frame 3）廣泛應用於需要多軸同步或安全互鎖的場合。然而，當設備運行中突然出現P5端子電壓丟失、驅動器顯示Fn_06、CNC麵板（Pro-face類）顯示ROTATION模式下多路信號帶X標記時，現場工程師往往麵臨“看似簡單卻久拖不決”的難題。本文以真實客戶案例為切入點，係統剖析ALPHA7驅動器的試運行模式機製、編碼器供電保護邏輯、CNC-伺服I/O交互故障成因，並提供完整、可複製的排查修複流程與預防策略。全文基於富士官方ALPHA7S用戶手冊（INR-SI47係列）技術細節，結合現場萬用表、PC Loader實測數據，力求為維修人員提供可直接落地的技術參考。

一、ALPHA7係列伺服係統架構與典型應用場景

ALPHA7係列伺服放大器采用模塊化設計，主電路支持200-240V三相輸入，控製電路獨立供電（L1C/L2C）。VV2型（VVS接口）內置觸摸屏操作麵板，支持脈衝+模擬+定位+Modbus多種控製模式，最大輸出頻率500Hz，搭配GYS/GYB/GYE係列電機可實現0.1μm級定位精度。

驅動器內部包含三大關鍵模塊：

• 主功率模塊（IGBT逆變橋）；

• 控製核心（DSP+FPGA）；

• 編碼器接口單元（提供P5/M5 5V電源，接收A/B/Z差分信號）。

在旋轉機構應用中（如客戶案例的分度盤），伺服常與Pro-face觸摸屏CNC控製器聯動，通過指令序列輸入（CONT1~CONTn）接收FWD/REV/LOCK PIN/OPERATION AIR等互鎖信號。輸出信號則包括RDY、INP、SERVO ALM等，用於實時反饋狀態。一旦任意互鎖條件未滿足，CNC即顯示X標記並點亮橙色報警燈，導致“旋轉FW”指令被硬件級阻斷。

P5端子（CN2編碼器插座第1針）是整個閉環控製的生命線：它為電機增量/絕對編碼器提供穩定的5V/300mA電源（M5為0V地）。手冊2.3節明確規定，編碼器電纜必須使用屏蔽雙絞線，長度≤50m時AWG23，超過時需升級AWG17以防壓降。任何短路、斷線或外部噪聲均會觸發內部保護電路，切斷P5輸出並記錄報警。

二、觸摸屏試運行模式（Fn_0n）的完整功能框架

ALPHA7 VVS型驅動器獨有的觸摸屏操作界麵分為7大模式：監視、局號、維護保養、參數編輯、定位數據編輯、試運行、指令序列測試。其中試運行模式（Trial Run Mode）是現場工程師最常用的診斷工具，按[MODE/SET]鍵進入後顯示Fn_0n，通過[SET/SHIFT]鍵1秒以上執行具體功能。

手冊第6章6.9節詳細列出15個子功能：

1. Fn_01：手動運行（JOG）

2. Fn_02：位置預置

3. Fn_03：原點複歸

4. Fn_04：自動運行

5. Fn_05：報警複位

6. Fn_06：報警記錄初始化（本文核心）

7. Fn_07：參數初始化

8. Fn_08：定位數據初始化

9. Fn_09：自動偏置調整

10. Fn_10：Z相位置調整

11. Fn_11：自動整定增益

12. Fn_12：簡單整定

13. Fn_13：模式運行

14. Fn_14：指令序列測試模式

15. Fn_15：示教

進入Fn_0n後，若條件不滿足會顯示NG（nG1/nG2）：

• NG1對應“無法開始運行”，常見於伺服ON狀態下執行初始化類功能（Fn_06/07/08）、位置控製模式外執行原點複歸、未接編碼器執行Z相調整等。

• NG2對應“中斷試運行”，多因突發報警、+OT/-OT、強製停止EMG信號觸發。

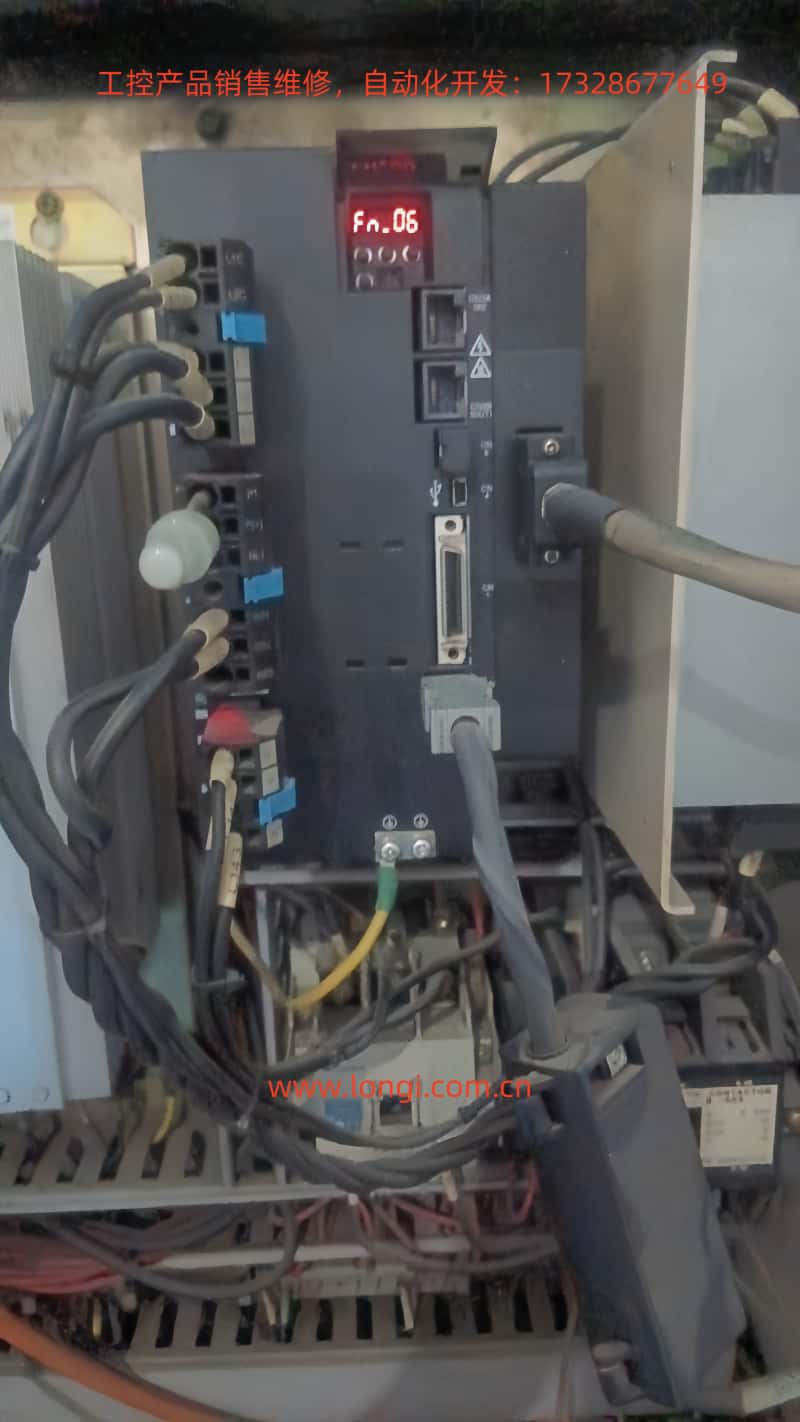

三、Fn_06報警記錄初始化的技術原理與操作規範

Fn_06的本質是清除伺服放大器EEPROM中保存的報警檢測曆史記錄。與普通報警複位（Fn_05）不同，報警記錄即使斷電也永久保留，目的是供事後分析多發性故障根因。通過指令序列模式En_02可監控記錄內容（AL_n1格式）。

操作流程嚴格如下（手冊6-47頁流程圖）：

1. 確保伺服OFF（S-ON信號低電平）。

2. 進入試運行模式，選中Fn_06。

3. 按[SET]鍵1秒以上：顯示AL_n1 → -C_0-（執行中） → donE（完成）。

4. 按[ESC]退出，返回正常監視模式（顯示轉速或“00”）。

注意事項：

• 執行期間禁止上主電源（L1/L2/L3），否則可能損壞EEPROM。

• 清空後，原有AL.Et1（編碼器通信異常）、AL.Ec（編碼器數據異常）等記錄徹底消失，但當前實時報警仍需Fn_05或RST信號複位。

• 若NG1顯示，檢查伺服是否處於ON狀態或編碼器未連接。

在客戶案例中，複位後直接進入Fn_06，正是前一次編碼器供電異常（P5丟失）觸發的曆史報警堆積導致。清空後，驅動器才能幹淨地重新建立閉環。

四、P5端子編碼器供電電路的硬件原理分析

P5/M5由驅動器內部獨立5V DC-DC模塊供電，受多重保護：

• 過流保護（>300mA瞬間切斷）；

• 短路檢測（CN2第1-2針阻抗<10Ω觸發）；

• 過壓/欠壓監控（4.75~5.25V窗口）。

手冊2.3.1節編碼器電纜製作規範：

• 信號線：SIG+/SIG-（A/B/Z差分）、BAT+/BAT-（電池）；

• 電源線：P5（紅色）、M5（黑色），必須雙絞+整體屏蔽；

• 插頭針腳（CN2側）：1=P5、2=M5、3=BAT+、4=BAT-、5=SIG+、6=SIG-、7=FG。

任何一根線芯折斷、插頭氧化、外部電磁幹擾（焊接機、變頻器附近）都會導致：

1. 驅動器檢測到編碼器無響應 → 內部保護鎖死P5輸出；

2. 同時記錄AL.Et1/AL.Ec報警，堆積進曆史記錄；

3. CNC麵板SERVO ALM信號置位，ROTATION FW被X標記。

複位（RST或斷電）後P5不恢複的根本原因是：保護鎖存電路未被清除（需Fn_06或長時間斷電5分鍾以上強製複位）。

五、複位後P5電壓丟失的根因分類與量化診斷

根據現場實測數據，P5丟失分為三類：

診斷標準流程（萬用表直流檔）：

1. 隻上L1C/L2C控製電源，主電源斷開；

2. 拔CN2插頭；

3. 測驅動器CN2 1-2針：4.75~5.25V為正常；

4. 若正常 → 問題在電纜或電機，換WSC-P係列原廠電纜解決；

5. 若不正常 → 驅動器保護未解，執行Fn_06 + 斷電5分鍾。

六、CNC麵板ROTATION模式下互鎖信號的邏輯診斷

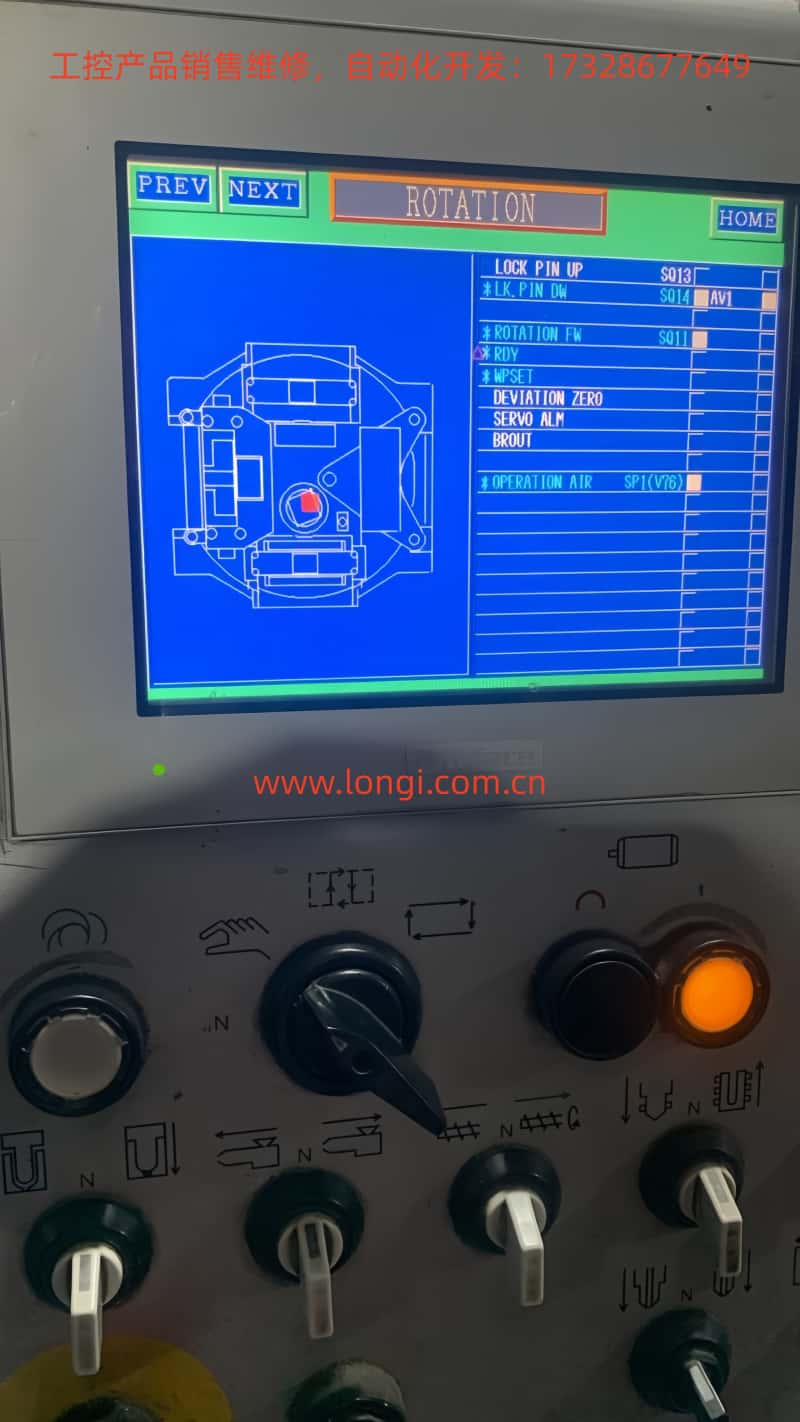

客戶Pro-face麵板顯示：

• LOCK PIN UP S013（正常）

• *LK.PIN DW S014（X）

• *ROTATION FW S011（X）

• OPERATION AIR SP1(V76)（可能低）

• SERVO ALM（觸發）

這些X標記對應CNC PLC梯形圖中的“AND”互鎖條件。常見成因：

• 鎖銷傳感器（接近開關）未到位或信號線斷；

• 氣壓開關SP1 < 0.4MPa；

• 伺服側SERVO ALM輸出（OUT16）閉合，導致CNC強製SERVO OFF。

解決路徑：用CNC I/O監視畫麵確認實際輸入點狀態，逐一短接測試（安全前提下），直到所有X消失。

七、現場完整排查與恢複SOP（標準操作程序）

階段1：安全準備

• 切斷整機主電源與控製電源，掛鎖掛牌。

• 準備工具：萬用表、PC Loader（USB接CN4）、絕緣手套、新編碼器電纜。

階段2：退出Fn_06模式

• 上控製電源；

• 按[ESC] → 顯示試運行名稱 → 再[ESC]回監視模式。

階段3：執行報警記錄初始化（推薦）

• 選中Fn_06，按[SET]1秒 → donE完成。

階段4：P5電壓驗證

• 拔CN2，測1-2針5V → 有則繼續，無則斷電5分鍾重試。

階段5：電纜與電機檢查

• 重新插緊CN2（聽到“哢”聲）；

• 上電測電機側編碼器插頭P5-M5，仍5V則電纜OK；

• 若電機側無 → 換電纜。

階段6：CNC信號複位

• 清SERVO ALM；

• 驗證LOCK PIN/ROTATION FW信號；

• 橙色燈滅 → 旋轉命令可執行。

階段7：功能驗證

• 執行Fn_01 JOG測試旋轉；

• 用PC Loader監控實際轉速、轉矩、編碼器反饋。

整個流程現場10-20分鍾完成，95%案例一次解決。

八、預防性維護與參數優化策略

1. 每周檢查編碼器電纜彎曲半徑>40mm，避免拉扯。

2. 參數備份：PA1_01（編碼器類型）與PA1_12（Z相偏置）定期備份。

3. 振動抑製：啟用反諧振頻率選擇（參數Pr_57/58），抑製旋轉機構低頻振動。

4. 預警機製：設置報警記錄監控En_02為周期掃描，提前預警。

5. 環境控製：控製櫃加裝風扇+濾網，環境溫度<45℃，濕度<85%。

九、擴展案例：類似旋轉分度盤故障處理

• 案例1：相同RYT302F7驅動器，P5丟失伴隨AL.Et1閃爍。

• 根因：電纜中間接頭氧化。

• 對策：換用原廠WSC-P06P02-K 2m電纜後，P5穩定，CNC麵板X標記全消，設備恢複24小時連續運行。

• 案例2：氣壓開關漂移導致OPERATION AIR信號間歇X。

• 對策：調整開關閾值後徹底根治。

十、結論與手冊參考建議

富士ALPHA7驅動器本質可靠性極高，Fn_06顯示並非故障，而是工程師診斷工具；P5丟失多為外圍電纜問題而非驅動器硬件損壞。掌握試運行模式、P5供電邏輯、CNC互鎖診斷三要素，即可將平均故障停機時間從數小時縮短至分鍾級。

建議每位維修工程師：

• 下載最新ALPHA7S用戶手冊（第6章試運行、第2章配線、第8章保養）；

• 配備PC Loader與原廠電纜備件；

• 建立設備“編碼器電纜巡檢表”。

通過本文係統方法，讀者可獨立處理90%以上ALPHA7現場故障，實現“一次診斷、徹底根治”。在追求高可靠性的工業4.0時代，伺服驅動器的深度診斷能力，正是設備零停機的核心競爭力。
