正順伺服 ZS100 係列 ERR10 驅動器過載故障深度診斷與係統性解決方案

正順伺服 ZS100 係列是專為液壓伺服油泵係統設計的專用控製係統，由 ZS100 係列伺服驅動器、ZM 永磁同步伺服電機及 ZB 製動單元組成。該係列覆蓋 7.5kW 至 75kW 功率範圍，采用閉環矢量控製（VCC）方式，最高頻率 300Hz，啟動轉矩 0Hz/180%，調速範圍 1:1000，穩定精度 ±0.02%，過載能力為 150% 額定輸出電流持續 100s 或 180% 額定輸出電流持續 5s。係統廣泛應用於注塑機、壓鑄機、旋壓機等液壓設備，強調高可靠性、高穩定性與性價比優勢。在實際現場，ERR10 故障（麵板顯示“Err 10”）是高頻報警之一，直接影響設備運行安全。本文基於 ZS100 係列說明書完整結構，從故障定義、內部編碼機製、四大成因深度剖析、逐級診斷流程、針對性排除方案、參數優化預防到典型案例複盤，全方位提供可落地操作指南，幫助工程師快速定位並徹底解決。

一、ERR10 故障本質與報警觸發機製

ERR10 的麵板顯示對應故障名稱為 “驅動器過載”。在驅動器內部故障地址 8000H 中，其編碼為 000A，與 ERR02~ERR07（過電流/過電壓係列）、ERR09（欠壓）、ERR11（電機過載）等並列。

1. 觸發邏輯

觸發條件嚴格基於驅動器硬件保護邏輯：

• 當輸出電流持續超過額定值且超出過載耐受時間；

• 或 IGBT 模塊溫度/母線電壓異常導致保護動作時；

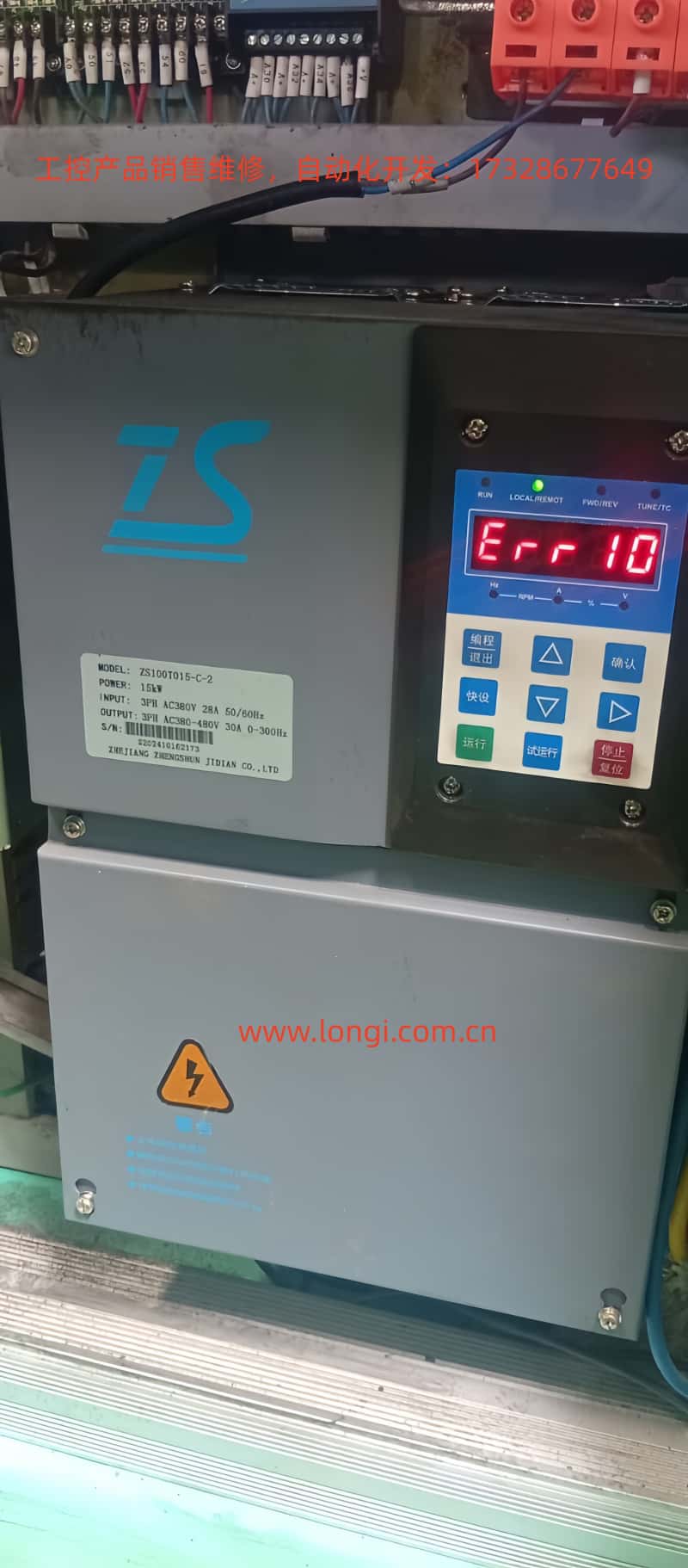

• 係統立即封鎖 PWM 輸出，麵板紅燈閃爍並顯示“Err 10”。

注意：與 ERR11（電機過載）不同，ERR10 側重驅動器本體承受能力，而非電機繞組熱保護。

2. 觸發路徑

• 電流檢測回路：霍爾傳感器或分流器實時采樣三相輸出電流，超過 150% 額定值 100s 或 180% 5s 後觸發。

• 壓力反饋異常：壓力傳感器反饋（A13 端子）異常導致控製環路輸出過大給定，間接放大電流。

• 硬件異常：如 IGBT 短路漏電流直接拉高母線電流。

3. 複位方式

• 按麵板“停止/複位”鍵（紅色按鈕）；

• 或通過 DI 數字輸入（D11~D15 編程為複位信號）清除。

• 警告：複位前必須排除根因，否則反複觸發將導致驅動器永久損壞。

二、四大成因逐一深度剖析

說明書 4.1 節明確列出 ERR10 的原因排查清單，共四條，每條均對應現場高發場景。以下結合係統規格、接線、參數與液壓應用特性展開。

成因一：驅動器選型偏小

核心依據：ZS100 係列選型核心依據 1.2 節表格。

• 案例：以 ZS100T015-C 為例（15kW，額定輸出電流 32A），若實際液壓泵功率需求達 18kW（考慮 1.2~1.5 倍安全裕量），則驅動器容量不足。

• 風險：液壓油泵啟動瞬間轉矩峰值可達 200% 以上，若選型僅匹配額定功率，長期運行必超載。

外圍元件匹配關鍵點（1.5 節）：

• 空開 MCCB 需 ≥63A、接觸器 ≥40A、輸入導線 ≥6mm²。若導線過細或接觸器容量不足，接觸電阻發熱進一步放大過載。

• 製動單元：15kW 機型內置製動電阻推薦 ≥32Ω/100W，若無外置製動單元或電阻值偏大，減速能量無法釋放，間接抬高母線電壓與電流。

量化判斷：實測輸出電流（A01/A02 模擬輸出）長期 ≥110% 額定值即為選型偏小信號。

成因二：負載過大或者電機堵轉

液壓係統特有高負載場景：

• 溢流閥未全開、油泵堵塞、射膠/鎖模壓力設定過高；

• 油溫過低導致粘度增大、管路泄漏後補償電流過大。

堵轉特征：

• 電機堵轉時，三相電流瞬間達 300% 以上，5s 內觸發 ERR10。

• 判據：轉速反饋（PG 卡 SIN/COS 信號）為 0 而給定頻率 >0Hz，或 A13 壓力反饋突升至上限。

• 調試風險：調試流程 3.2 節明確指出，電機試運行時若帶載調諧（P1.16=2）失敗，極易因堵轉導致過載。ZS100 過載保護時間嚴格：150% 100s 後必須動作，否則 IGBT 燒毀風險極高。

成因三：驅動器硬件故障

故障範圍：包含 IGBT 模塊老化、電流傳感器漂移、主控板/驅動板異常、防雷板擊穿。

• 伴生故障：ERR18（電流檢測故障）常與 ERR10 伴生。

• 硬件故障特征：無負載時仍報 ERR10，或三相電流嚴重不平衡（>20%）。

板級檢查點：

• 母線電容容量衰減（實測電壓波動 >10%）；

• 散熱風扇轉速 <2000rpm；

• IGBT 模塊 Vce 飽和壓降異常。

• 環境影響：15kW 機型重量 6.5kg，安裝環境溫度超 40℃ 或振動 >5.9m/s² 時，硬件壽命大幅縮短。

成因四：壓力傳感器故障

ZS100 專為液壓伺服油泵優化，A13 端子（壓力傳感器反饋）接 ±10V 或 0~20mA 信號（J5 跳線選擇）。

故障機理：傳感器輸出異常（斷線、短路、零漂 >0.5%）會導致閉環矢量控製誤判壓力不足，自動增大轉矩給定，使電流激增。

典型表現：

• 麵板顯示 ERR10 同時 A13 輸入電壓恒定在 0V 或 10V 極限值。

• 13V 傳感器電源（+13V~GND）若輸出偏差 >±10%，也會間接引發。

• 要求：液壓係統壓力波動大（0~250bar），傳感器耐壓與線性度要求極高。

三、標準化診斷流程（30 分鍾定位法）

嚴格遵循 “斷電檢查—上電參數—負載隔離—傳感器驗證—硬件實測” 五步法，避免盲目複位。

1. 安全斷電檢查（5 分鍾）

切斷主電源 R/S/T，等待母線電容放電至 <36V（用萬用表 DC 檔確認）。檢查：

• 主回路：導線（U/V/W）是否鬆動、絕緣破損；

• 接地：接地端子 ⊕ 是否可靠（<0.1Ω）；

• 製動電阻：（+、PB）是否連接正確、阻值匹配（15kW ≥32Ω）；

• 傳感器：壓力傳感器線（A13-GND）有無斷線、短路。

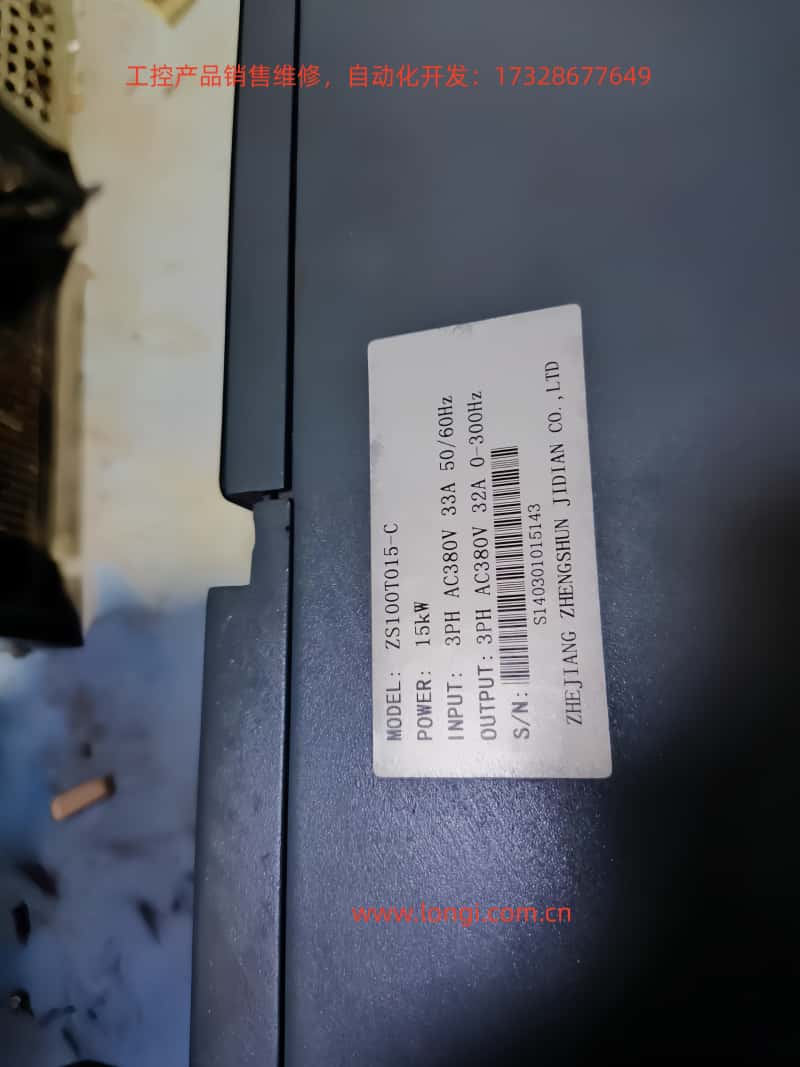

• 銘牌核對：ZS100T015-C-2 輸入 28A/輸出 30A，與實際泵功率匹配嗎？

2. 參數核對與自學習（10 分鍾）

上電後進入 P1 組（電機參數）：

• P1.01~P1.05：確認電機額定功率、電流、電壓、頻率、轉速與 ZM 電機銘牌一致；

• P1.15：電機過載係數默認 1.0；

• P1.16：執行靜態自學習（=1）或動態自學習（=2），必須打開溢流閥後運行。學習失敗直接關聯 ERR10。

• P0.02：=0（麵板控製），確認無外部 CAN 給定幹擾。

• PD 通訊：檢查附錄 J（若使用 Modbus）：波特率一致、地址唯一、超時 0.0s（避免 ERR16 幹擾）。

3. 負載隔離測試（5 分鍾）

脫開電機與油泵聯軸器（或關閉所有閥門），執行無負載試運行：

• 按“運行”鍵，觀察輸出電流（A01 設為電流監視，J4 跳線電壓輸出）。

• 若仍報 ERR10：排除負載過大，指向硬件或選型問題。

• 若電流正常：複接油泵，逐步升壓（從 10bar 開始），監控壓力反饋 A13 與電流對應關係。

4. 壓力傳感器專項驗證（5 分鍾）

• 測量 +13V~GND 輸出：應為 13V±1.3V；

• 測量 A13-GND 電壓：空壓 0V，滿壓對應 10V（或 20mA 檔）；

• 校準：用標準壓力源校準傳感器，若輸出偏差 >2%，立即更換（推薦 0~350bar 4~20mA 型）。

• 硬件：J5 跳線確認電壓/電流輸入模式正確。

5. 硬件深度實測（5 分鍾）

• 電流平衡：三相輸出電流平衡度 <5%；

• 母線電壓：（+、-）穩定在 540V±10%；

• 溫度：IGBT 模塊溫度傳感器（若有）<80℃；

• 故障排查：若疑似電流傳感器故障，參考 ERR18 排查：更換驅動板或主控板。

四、針對性解決與現場操作規範

1. 針對選型偏小

• 重新計算：液壓泵理論功率 = 壓力×流量×效率係數（通常 1.15~1.3）。

• 升級硬件：升級至下一檔（如 ZS100T018-C 18kW）。同時按 1.5 節升級 MCCB、導線、濾波器。

• 製動單元：安裝外置製動單元 ZB-70-B（37kW 以上必配）。

2. 針對負載過大/堵轉

• 機械檢查：打開溢流閥至全開，清洗油泵濾芯；電機堵轉時立即停機，檢查泵軸是否卡死或油液凝固。

• 參數調整：降低壓力給定（AI1 端子）或流量給定（AI2）。

• PID 優化：優化 P3 組 PID 參數（比例增益降低 20%~30%，積分時間延長）。

3. 針對硬件故障

• 更換模塊：更換對應模塊（IGBT 模塊需匹配型號）；

• 維護：清潔散熱器，風扇轉速測試 >2800rpm；

• 返廠：整機返廠或更換驅動器（保修期內免費）。

4. 針對壓力傳感器故障

• 更換：更換同規格傳感器，重新校零（P 參數中壓力反饋零點校正）；

• 抗幹擾：增加屏蔽線，遠離強電幹擾；

• 總線檢查：若多機係統，檢查 CAN 總線終端電阻（J8 跳線）。

複位後監控：必須監控 30 分鍾，確認電流 <105% 額定值、壓力穩定、無異響，方可投入生產。

五、參數優化與預防性維護體係

預防 ERR10 核心在於參數閉環與定期維護：

• 定期自學習：P1.16 定期（每月）執行一次動態自學習；

• 實時監視：A01/A02 輸出監視電流/壓力，接入 PLC 上限報警；

• 環境控製：環境溫度 -10~40℃，濕度 <95%RH，海拔 <1000m；

• 緊固檢查：每 3 個月檢查接線緊固力矩（主回路 4~6N·m）、風道清潔；

• 製動監控：製動電阻溫度監控 <120℃，必要時升級功率；

• 功能啟用：Ver 2.0 參數（ZS200 兼容）增加抖動抑製與壓力超調功能，可借用降低過載風險。

六、典型案例複盤（注塑機現場）

案例 1：選型偏小

• 現象：某 15kW ZS100T015-C 機型，射膠時 ERR10 頻繁。

• 診斷：油泵功率實際需 17kW，選型偏小。

• 解決：升級 ZS100T018-C 後，電流峰值降至 85%，故障消除。

案例 2：傳感器老化

• 現象：壓力傳感器老化，A13 恒 0V，導致轉矩給定暴增。

• 解決：更換傳感器 + 校零後，係統壓力波動從 ±15bar 降至 ±3bar。

案例 3：機械堵轉

• 現象：電機堵轉（濾芯堵塞）。

• 診斷：隔離油泵後試運行正常。

• 解決：清洗濾芯後恢複。

案例 4：硬件漂移

• 現象：電流傳感器漂移。

• 解決：更換驅動板，ERR10 永久消失。

結語：從被動報警到主動防護

ERR10 並非孤立故障，而是 驅動器、電機、液壓負載、傳感器 四維耦合的結果。掌握 ZS100 係列完整架構（1~10 章 + 附錄），結合上述五步診斷與四大針對方案，可將故障停機時間壓縮 90% 以上。

建議：建立設備檔案，每季度執行 “參數備份—自學習—負載測試—傳感器校準” 四項維護，結合 PLC 上位監控，實現零故障運行。液壓伺服係統的高效穩定，關鍵在於 “選型匹配、參數精準、維護及時”。嚴格執行本文流程，ERR10 將從“常見故障”轉變為“可預見可規避”的可控風險。
