安達VCD-2000係列變頻器ERR12故障深度解析與排除指南：逆變模塊保護的係統性診斷與預防
引言
安達（上海微狼電氣）VCD-2000係列變頻器作為國產中高端矢量控製變頻器，以其穩定的性能、豐富的功能和性價比在工業自動化領域得到廣泛應用。該係列支持完全矢量控製（VEC.1模式），適用於機床、風機水泵、紡織、恒壓供水等場合。然而，在實際運行中，ERR12（或顯示為E-12）故障代碼頻發，成為用戶最常見的報警之一。
ERR12本質上是逆變模塊保護（Inverter Module Protection），變頻器檢測到IGBT模塊異常後立即封鎖PWM輸出並跳停。該故障若處理不當，可能導致設備停機、生產中斷，甚至損壞功率器件。本文以VCD-2000係列為對象，結合官方手冊故障診斷表、矢量控製參數組（PA組）、現場實際案例，係統梳理ERR12的成因、診斷流程、排除方法及預防策略。內容基於原理分析、參數優化和工程實踐，旨在幫助電氣工程師和技術人員快速定位並徹底解決故障。
ERR12故障的本質含義

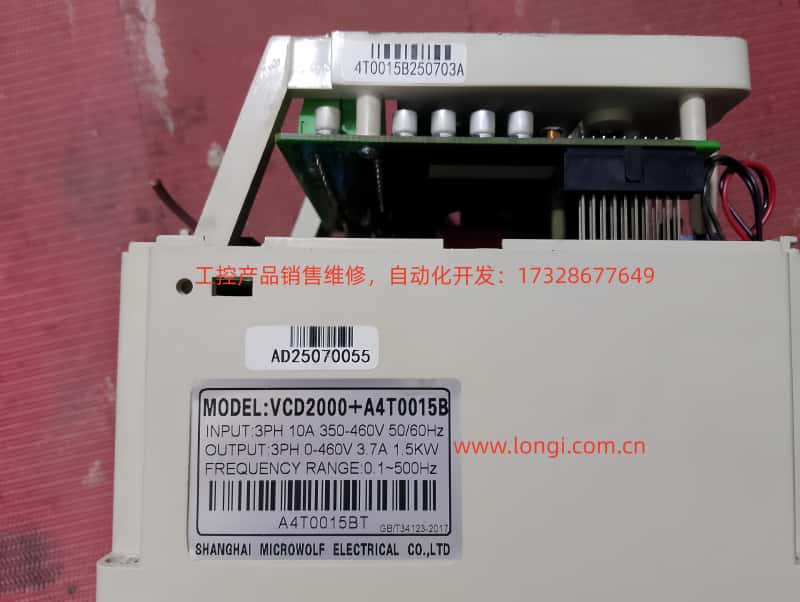

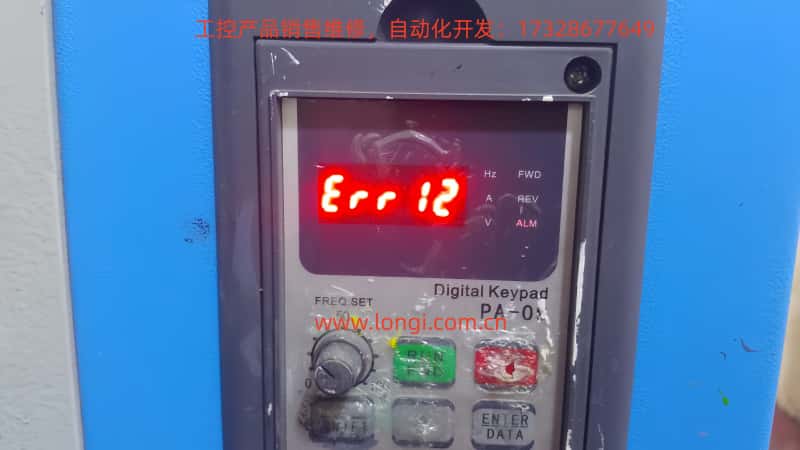

在VCD-2000係列中，ERR12對應手冊第七章“故障診斷及處理”中的E-12代碼，故障類型明確為逆變模塊保護。變頻器通過內置電流傳感器、電壓檢測電路和溫度傳感器實時監控逆變橋（IGBT模塊）的運行狀態。一旦檢測到以下任一異常，立即觸發保護：
與通用過流保護（E-01/E-02）不同，ERR12更側重於功率模塊本體安全，屬於硬件級最高優先級保護。觸發後，變頻器麵板顯示“Err 12”，同時繼電器輸出故障信號，需手動複位（STOP鍵或外部複位端子）才能重新啟動。
該保護機製的設計目的是防止IGBT因過應力損壞。IGBT作為變頻器核心功率器件，工作在高頻開關狀態（典型載波頻率2-15kHz），任何電流尖峰、電壓尖峰或散熱不良都可能導致擊穿或熱失效。
ERR12的可能原因詳解
根據VCD-2000手冊故障代碼表，ERR12的主要誘因可歸納為8大類，每類均有深層機理：
變頻器瞬間過流
最常見原因（占比約40%）。電機啟動瞬間、負載突變、重載加速時，輸出電流峰值超過保護閾值。矢量控製模式下，若電機參數自學習不準確（PA.00未執行或PA.01~PA.11設置錯誤），會導致電流環調節過度，產生尖峰電流。
典型場景：重載風機水泵直接啟動、皮帶打滑後突然抓緊、卷取機張力突變。
輸出三相相同短路或接地短路
電纜絕緣老化、電機繞組對地絕緣下降、接線盒進水、接觸器觸點燒蝕導致相間或對地短路。變頻器輸出側UV/W任意兩相或三相同時短路，或單相對地電阻低於規定值（通常<5MΩ），均會觸發。
風道堵塞或風扇損壞
變頻器安裝環境粉塵多（紡織、礦山、注塑車間常見），散熱風道被棉絮、金屬屑堵塞，導致IGBT模塊結溫快速上升。風扇軸承磨損、葉片斷裂或電容老化也會使風量不足。手冊明確指出環境溫度超過40℃時需強製降容使用。
環境溫度過高
控製櫃內溫度>45℃、進風口被遮擋、櫃體密封不良導致熱量積聚。夏季高溫加上變頻器自身發熱（效率約96%-98%，1.5kW機型滿載發熱約60-80W），極易超標。
控製板連線或插件鬆動
運輸振動、長期運行熱脹冷縮導致控製板與功率板之間的扁平電纜、驅動光耦插件接觸不良。VCD-2000采用分體式結構，功率板與控製板通過多組插針連接，鬆動後驅動信號失真，IGBT誤導通形成直通短路。
輸出缺相等原因造成電流波形異常
輸出電纜一相斷線、電機一相繞組開路、接觸器單相接觸不良，導致三相電流嚴重不平衡。矢量控製對電流波形要求極高，不平衡度>10%即可觸發保護。
輔助電源損壞，驅動電壓欠壓
變頻器內部開關電源（+15V/-15V/+5V等）老化或負載過重，導致IGBT驅動電壓低於12V（典型要求15V±10%）。此時IGBT工作在放大區而非飽和區，導通壓降增大、發熱劇增。
控製板異常
CPU死機、EEPROM參數損壞、硬件故障（極少見，但老化機型可能發生）。此時即使無外部異常也會誤報ERR12。
係統性故障診斷流程
遵循“安全第一、由表及裏、逐級排查”的原則，推薦以下10步診斷法（耗時通常15-60分鍾）：
步驟1：安全確認
切斷主電源，等待DC母線電壓降至<36V（用萬用表測量P-N端子），戴絕緣手套操作。掛“禁止合閘”警示牌。
步驟2：初步複位與觀察
重新上電，觀察故障是否立即重現。若複位後立即ERR12，多為硬件永久性損壞；若運行一段時間後出現，多為過熱或參數問題。
步驟3：檢查外部接線
測量電機三相繞組電阻（三相平衡，誤差<2%）
測量對地絕緣電阻（>5MΩ，500V兆歐表）
檢查輸出電纜是否有破損、鼠咬、油汙
確認接觸器/熱繼電器無粘連
步驟4：檢查散熱係統
步驟5：電機參數自學習驗證
這是矢量控製機型的關鍵！
執行PA.00=1（動態自學習，需空載）或PA.00=2（靜止自學習）
確認PA.01~PA.11與電機銘牌完全一致（尤其是PA.03額定電流、PA.07/PA.08定轉子電阻）
自學習完成後，空載運行觀察輸出電流是否穩定在10%額定電流以內
步驟6：電流波形檢測
使用示波器或鉗形電流表（真有效值）監測U/V/W三相電流。正常波形應為接近正弦的PWM調製波，不平衡度<5%。異常波形（毛刺、直流分量）直接指向短路或缺相。
步驟7：驅動電壓檢測
打開機蓋（斷電後），測量IGBT驅動板+15V/-15V電壓。偏差>10%需更換輔助電源板。
步驟8：控製板插件檢查
輕輕拔插所有扁平電纜和多針插座，檢查是否有氧化、彎針。用酒精棉清潔接觸點。
步驟9：參數保護功能驗證
步驟10：硬件替換驗證
若以上均正常，依次更換：風扇→輔助電源板→IGBT模塊（需專業工具壓接）→整機控製板。
針對性排除方法與參數優化
1. 過流類故障處理
延長加速時間（P0.11/P0.12從10s改為30-60s）
啟用轉矩提升限製（PA.15適當降低）
切換V/F控製模式測試（P0.00=0），若不報則確認矢量參數問題
重載場合增加變頻器容量（建議選型餘量1.2-1.5倍）
2. 短路/接地處理
更換電纜、電機繞組重繞或更換電機。安裝輸出電抗器（3%-5%）可有效抑製dv/dt和對地漏電流。
3. 散熱係統優化
4. 輔助電源與驅動電路
輔助電源板故障率較高，老化機型建議每2-3年預防性更換。驅動光耦（常用PC817或TLP係列）老化後需批量更換。
5. 矢量控製專用優化
VCD-2000的PA組參數對ERR12影響極大：
PA.07/PA.08（定轉子電阻）誤差>10%會使電流環震蕩
PA.12（轉矩電流過流保護係數）建議設為120%-150%
PA.13/PA.14（速度環PI）高響應場合適當增大，防振蕩
執行完整動態自學習後，運行電流應比V/F模式低10%-20%
典型現場案例分析
案例1：紡織車間ERR12頻繁跳停
某化纖廠4台7.5kW VCD-2000驅動卷繞機，運行3年後每周報ERR12 2-3次。檢查發現車間棉絮嚴重堵塞風道，散熱器溫度達78℃。清理風道+降低載波頻率至4kHz+安裝獨立風道後，故障徹底消失。
教訓： 紡織行業必須每季度強製維護散熱係統。
案例2：注塑機啟動即ERR12
新安裝1.5kW機型，啟動瞬間報ERR12。測量電機參數發現用戶直接使用銘牌數據，未執行自學習。執行PA.00=2靜止自學習後，電流峰值從28A降至11A，故障消除。
說明： 矢量控製必須做參數自學習，否則電流環失控。
案例3：電纜進水導致接地短路
戶外水泵站，雨季後ERR12。兆歐表測U相對地僅0.8MΩ。更換電纜並加裝輸出電抗器+防水接線盒後穩定運行。
案例4：老化機型控製板故障
使用8年的3.7kW機型，負載很輕仍報ERR12。更換控製板後恢複。成本約原機型的15%，值得。
預防性維護與長效解決方案
