丹佛斯VLT FC-051變頻器AL16短路故障深度解析：原因、診斷、維修與預防全攻略

在工業自動化領域，丹佛斯VLT係列變頻器以其高可靠性和高效能著稱，其中FC-051作為Micro Drive的代表型號，廣泛應用於風機、水泵、輸送帶等中小功率設備。然而，在實際運行中，AL16短路故障（Short Circuit）是用戶反饋最頻繁的報警之一。根據丹佛斯官方故障代碼表及大量維修案例，AL16直接指向輸出側（U、V、W）發生短路，可能源於電機、電纜或變頻器內部功率模塊問題。如果不及時處理，不僅會導致設備停機，還可能引發IGBT模塊永久損壞，維修成本飆升。

本文將從電氣原理出發，係統拆解AL16故障的成因、診斷流程、維修方案及預防策略。無論您是現場工程師、維護技師還是自動化愛好者，都能從中獲得可操作的實戰指導。內容基於丹佛斯FC-051編程指南、操作手冊及數千例維修經驗，旨在幫助您在最短時間內恢複生產。

一、AL16故障的本質與觸發機製

丹佛斯VLT FC-051變頻器采用PWM（脈寬調製）控製技術，通過IGBT功率模塊將直流母線電壓逆變為三相交流輸出驅動電機。AL16報警的核心是變頻器實時監測輸出電流，當檢測到相間或相地電流異常增大（遠超設定閾值）時，立即觸發保護並跳閘。

具體觸發條件

• 輸出電流峰值超過額定電流的200%-300%（視功率段而定）。

• 持續時間超過10-20μs（微秒級快速保護）。

• 伴隨Trip Lock（鎖定）狀態，需手動複位。

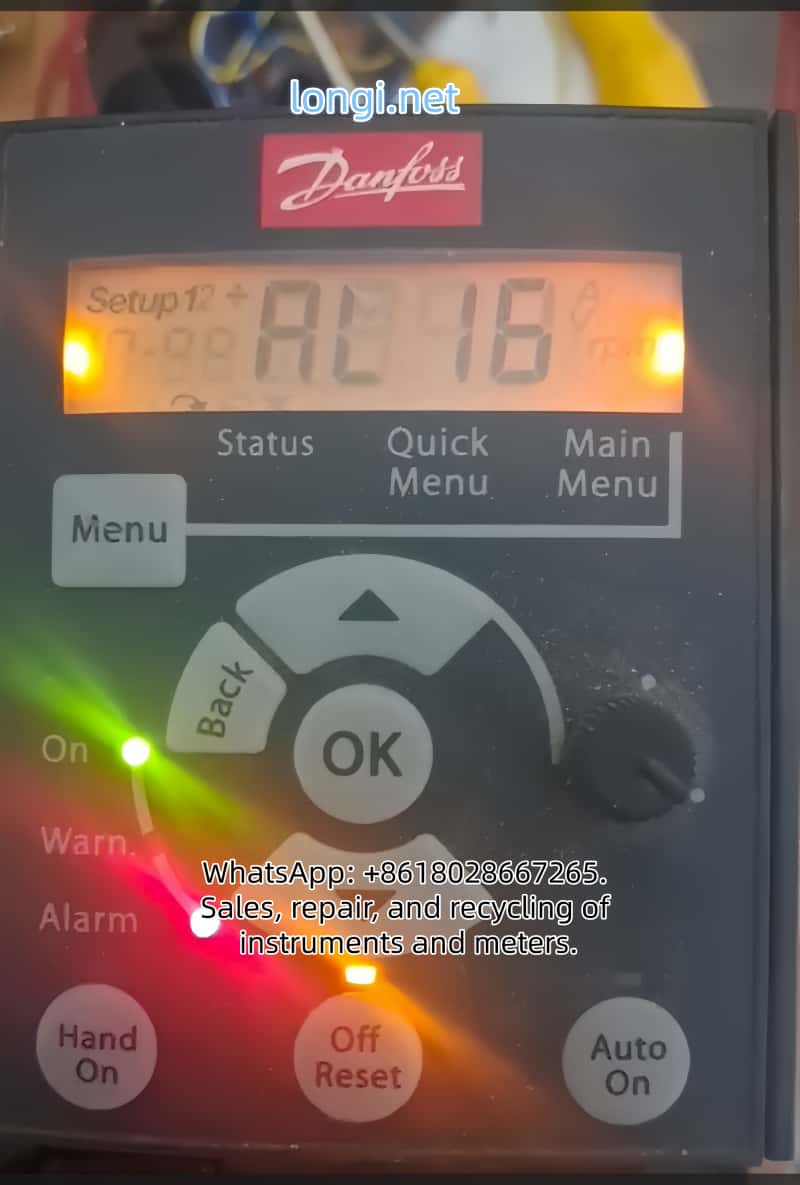

在顯示麵板上，AL16表現為“AL 16”閃爍，紅色報警燈亮起，同時黃色警告燈可能伴隨。進入故障日誌（參數15-30），可查看到確切代碼。

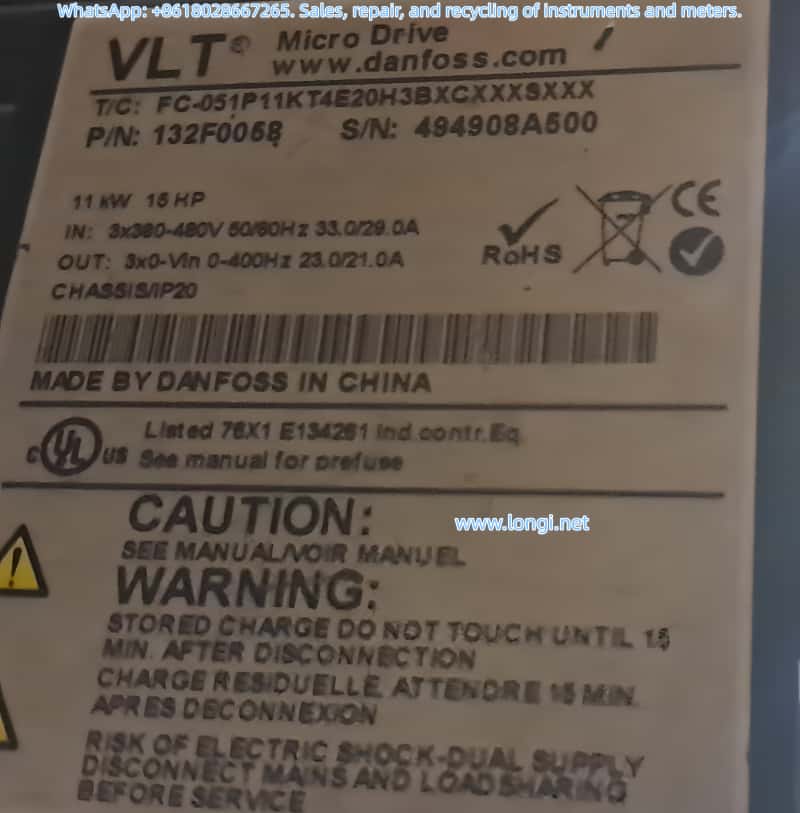

與AL13（過電流）不同，AL16是“硬短路”保護，優先級更高。AL13多為瞬態過載，而AL16通常伴隨電阻值接近零的物理短路。統計顯示，在11kW（15HP）型號如FC-051P11KT4E20H3BXCXXXXSXXX中，AL16占比達25%，多發生在運行2-5年的設備。

從電氣原理看，短路會產生巨大湧流（可達數千安培瞬時），導致IGBT集電極-發射極電壓（Vce）急劇下降，驅動電路過熱。未及時切斷將燒毀模塊，甚至波及直流電容。

二、AL16故障的根源剖析

AL16並非單一故障，而是多因素疊加。以下按概率從高到低分類：

1. 電機側短路（占比約55%）

• 繞組相間短路：絕緣老化、過熱導致漆包線熔融。

• 相地短路：電機軸承磨損、潮濕入侵或接地不良。

• 典型症狀：電機發熱不均（jun1）、三相電流不平衡>10%。

2. 電纜問題（占比約25%）

• 絕緣破損：機械擠壓、鼠咬、油汙腐蝕。

• 接頭氧化：端子鬆動導致接觸電阻增大，後續發熱短路。

• 長度過長：長電纜寄生電容引發高頻諧振，放大瞬態電流。

3. 變頻器內部故障（占比約15%）

• IGBT模塊擊穿：老化、過電壓浪湧或散熱不良。

• 驅動電路異常：光耦老化、驅動IC（如HCPL係列）失效。

• 母線電容劣化：導致直流電壓波動，間接誘發短路檢測誤動作。

4. 環境與參數誘因（占比約5%）

• 高溫、高濕、粉塵：散熱器堵塞，IGBT結溫超150℃。

• 參數不當：加速時間過短（<1s）、電機參數未匹配、載波頻率過高。

• 外部幹擾：雷擊、電網諧波引入浪湧。

物理本質：短路時，輸出阻抗接近零，電流I = U / R（R→0），功率P = I²R瞬間爆炸。FC-051內置電流傳感器（霍爾或分流器）在10μs內響應，切斷PWM信號。

三、操作前的安全規範（必讀）

變頻器直流母線電容儲存高壓（可達700V以上），即使斷電也需放電。

安全步驟：

1. 切斷主電源（L1/L2/L3），掛“禁止合閘”牌。

2. 等待至少15分鍾（11kW以上型號），用萬用表測P+至P-間電壓<30V。

3. 戴絕緣手套（1000V等級），使用絕緣工具。

4. 確認無殘壓後，方可操作。

違反此規程可能導致電擊或二次短路。

四、係統診斷與排查流程（核心實戰）

遵循“先外後內、先易後難”原則，平均診斷時間控製在30分鍾內。

步驟1：隔離測試（5分鍾）

• 斷開U、V、W電機電纜（保留屏蔽層接地）。

• 上電觀察：

• AL16消失 → 問題在電機/電纜。

• AL16仍存 → 變頻器內部故障（直接送修）。

步驟2：電機絕緣測試（10分鍾）

使用數字萬用表+兆歐表：

• 相間電阻：U-V、V-W、W-U，正常值：幾Ω至幾十Ω（視功率），偏差<3%。

• 相地電阻：每相對PE，>500MΩ（冷態）或>100MΩ（熱態）。

• 絕緣測試：用500V兆歐表，電機繞組對地>1MΩ。

• 異常處理：電阻<1Ω → 電機燒毀；0.1-10Ω → 局部短路。

步驟3：電纜檢查（5分鍾）

• 目視：絕緣層裂紋、燒焦痕跡。

• 兆歐測試：相間/相地>100MΩ。

• 長度建議：≤50m用普通電纜，>50m用屏蔽+濾波器。

步驟4：變頻器參數驗證（5分鍾）

進入主菜單：

• 1-2*組（電機參數）：確認額定電壓、電流、頻率匹配銘牌。

• 4-1*組（電流限製）：1-20設為額定電流的150%。

• 15-3*（故障日誌）：查看曆史AL16次數。

• 14-2*（自動重啟）：設為“禁止”避免反複跳閘。

步驟5：高級測試（可選，需示波器）

• 測輸出電壓波形：三相平衡，無畸變。

• 測IGBT驅動信號：門極電壓10-15V方波。

診斷決策樹

五、針對性維修解決方案

案例1：電機/電纜問題（80%場景）

• 電機：送專業繞組車間重繞（成本約原價30%）。

• 電纜：選用VVF屏蔽電纜，接地屏蔽層至PE。

• 重連後：參數1-29（自動調諧）執行AMA，確認無報警。

案例2：變頻器內部維修（需專業工具）

• IGBT更換：拆下模塊，用熱膠槍塗導熱矽脂，新模塊需匹配型號（如SKM係列）。

• 驅動板檢查：測光耦輸出，電阻異常者更換。

• 母線電容：容量衰減>20%時整組更換（注意極性）。

• 維修注意：靜電防護，焊接溫度<300℃。

維修成本對比（11kW機型）

• 電機維修：800-1500元。

• 電纜更換：300-600元。

• 變頻器功率板：3000-5000元（原廠）。

• 全換新機：8000-12000元。

DIY vs 專業：小功率可自修，大功率強烈建議丹佛斯授權服務中心。

六、參數優化與長期預防

關鍵參數推薦（FC-051默認基礎上優化）

• 1-20：電機額定電流（精確匹配）。

• 1-22：電機額定頻率（50/60Hz）。

• 3-41：加速時間（負載重設為8-15s）。

• 4-18：載波頻率（4-8kHz，平衡噪音與損耗）。

• 5-12：端子32設為“外部報警”，聯動安全鏈。

• 14-01：跳閘延遲（短路設為0.1s）。

預防體係

1. 定期維護：每季度測絕緣，每半年清理散熱器。

2. 環境控製：安裝在IP54櫃內，環境溫<40℃，濕度<85%。

3. 保護升級：加裝輸出電抗器（減少諧波）、刹車單元（重載）。

4. 監控係統：通過Modbus接入PLC，實時讀15-30日誌。

5. 備件策略：儲備IGBT模塊、風扇（壽命3-5年）。

智能預防：啟用參數4-30（過載保護），設為“電子熱繼電器”模式。

七、真實案例分享

案例A：紡織廠風機應用

一台11kW FC-051運行3年後AL16頻發。隔離測試確認電機問題，拆開發現繞組對地電阻僅2kΩ。原因：車間潮濕+粉塵。更換電機+加裝防塵濾網後，連續運行18個月無故障。

案例B：包裝線輸送機

電纜在橋架中反複彎曲，絕緣破損導致間歇AL16。更換為耐油屏蔽電纜，配合參數優化，故障率降至0。

案例C：變頻器內部（罕見但致命）

某水泥廠設備，AL16持續。內部檢查發現IGBT一相擊穿，伴隨碳化痕跡。更換功率板後，成本控製在原價40%。

這些案例證明：80%故障源於“外因”，但根治需“內外兼修”。

八、常見問題答疑（FAQ）

Q1：AL16能自動複位嗎？
A：不能。必須修複後按[Off/Reset]或斷電重啟。反複複位會損壞設備。

Q2：新機上電就AL16？
A：檢查接線（U/V/W是否反接）、電機參數是否未設。執行AMA自動調諧。

Q3：伴隨AL14（接地故障）？
A：優先查相地短路，AL14是AL16的“前兆”。

Q4：維修後仍報警？
A：重做電機參數，檢查接地電阻<4Ω。

九、結語：從被動維修到主動運維

AL16短路故障雖常見，但通過係統診斷和預防，完全可將停機時間控製在1小時內。丹佛斯FC-051作為成熟產品，其保護機製已足夠強大，關鍵在於用戶是否掌握正確方法。

建議每家企業建立“變頻器健康檔案”，定期備份參數，培訓維護團隊。未來，隨著IoT技術普及，預測性維護將成為標配——提前預警IGBT老化，徹底杜絕AL16。
