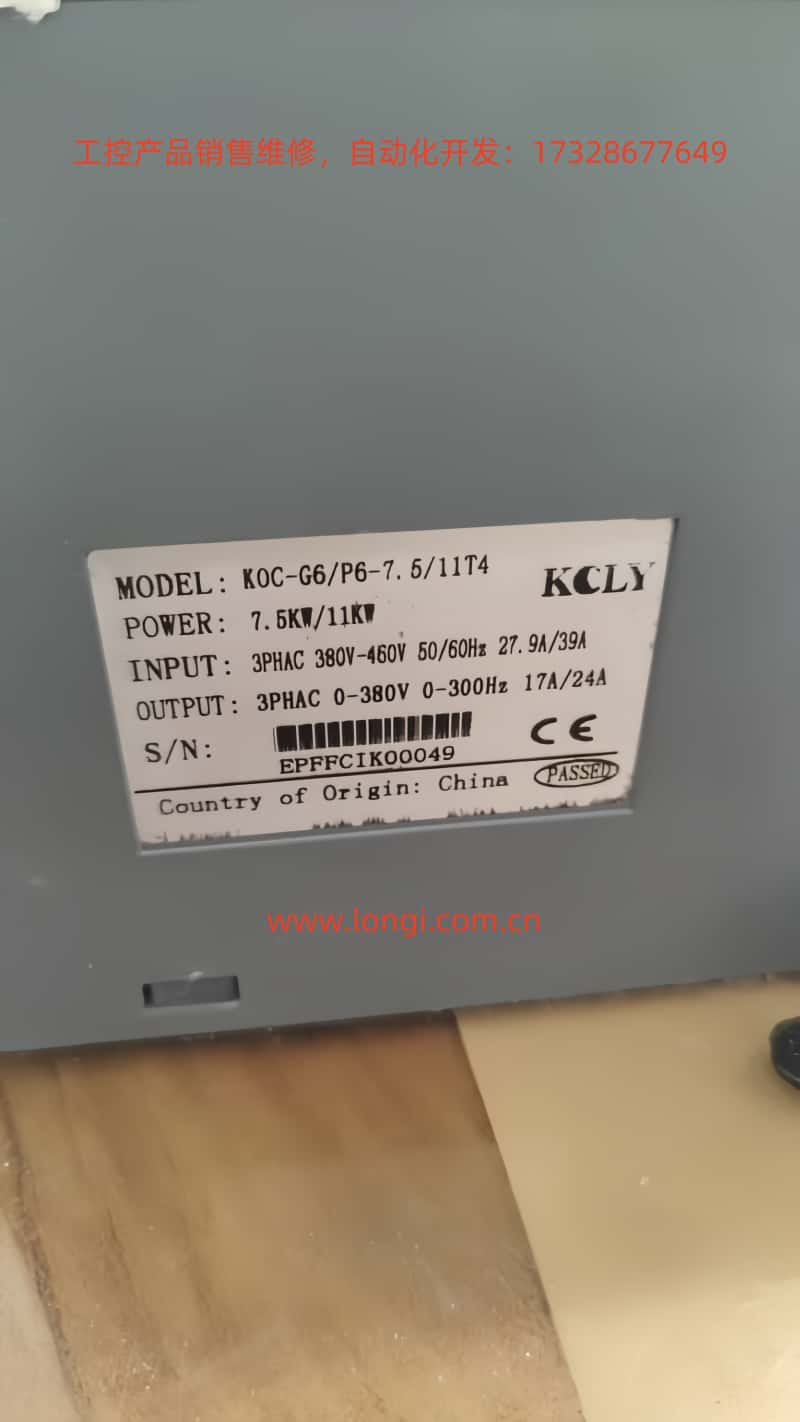

科創力源（KCLY）KOC-G6/P6係列高性能矢量控製變頻器采用無速度傳感器矢量控製技術，啟動轉矩可達0.35Hz 150%額定轉矩，穩速精度±0.5%，廣泛適用於數控機床、拉絲機、紡織設備、注塑機、起重提升等行業。本指南基於官方用戶手冊，詳細講解操作麵板使用、外部端子控製、電位器調速、故障處理及典型應用案例，幫助用戶快速掌握設備，實現高效穩定運行。

1. 操作麵板功能介紹

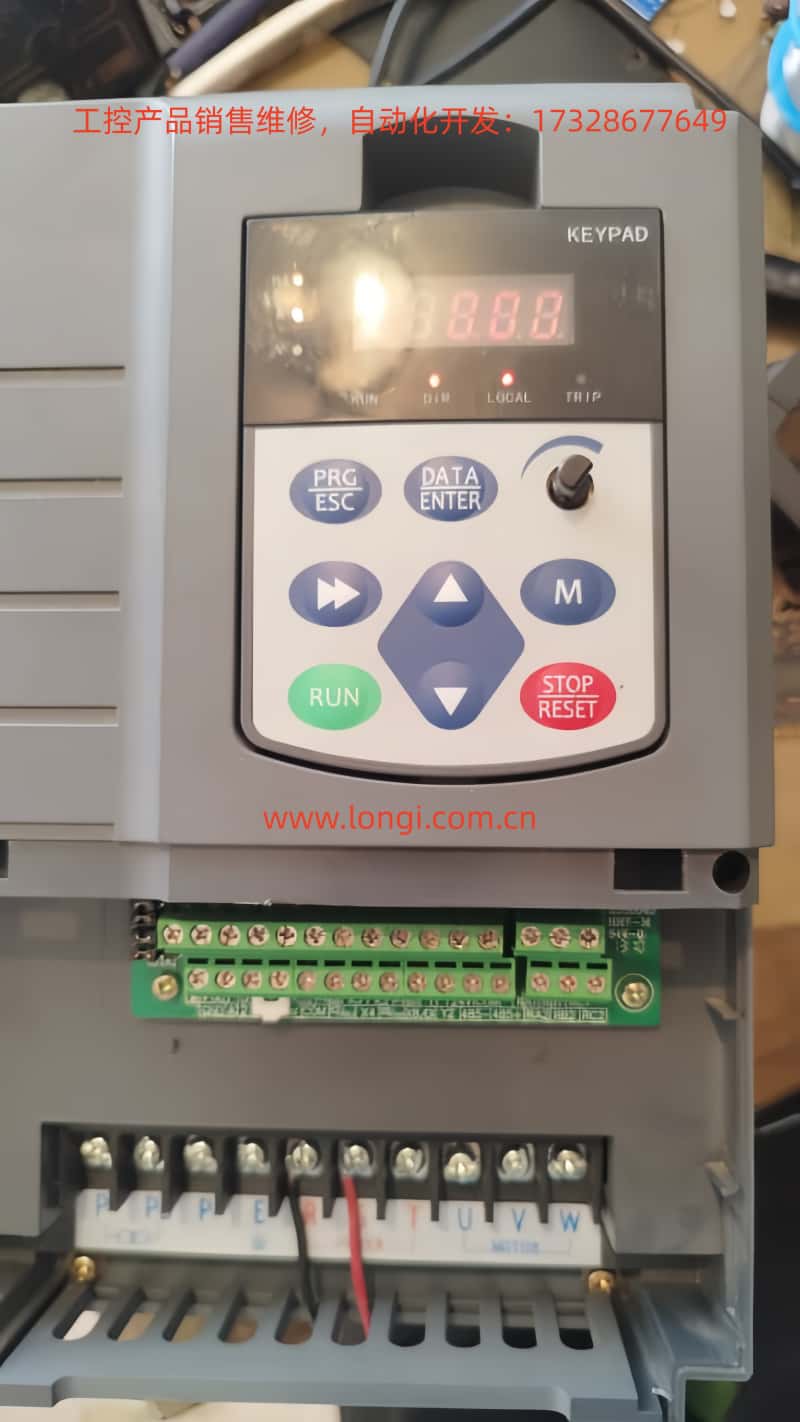

KOC-G6/P6係列標配數字化操作麵板（鍵盤），采用人體工學按鍵布局，支持參數設置、運行監視、故障複位等功能。麵板主要包括數碼管顯示區、指示燈和按鍵。

指示燈功能

• Hz/A/V：頻率/電流/電壓顯示（閃爍表示運行中）。

• RUN：運行狀態（常亮運行，閃爍減速停止）。

• DIR：正反轉指示（常亮反轉）。

• LOCAL：本地控製（麵板控製時亮）。

• TRIP：故障報警。

按鍵功能

• PRG/ESC：進入/退出菜單、清除報警。

• DATA/ENTER：確認修改、進入子菜單。

• 移位鍵：切換編輯位或監視參數。

• UP/DOWN：增減數值或功能碼。

• M鍵（多功能鍵，FU.114定義）：0-無效；1-正反轉切換；2-點動運行。

• RUN：啟動（鍵盤控製模式下有效）。

• STOP/RESET：停止或複位故障（FU.115可設置為端子/通訊模式下有效）。

麵板操作流程

1. 上電後顯示設定頻率（默認50.00Hz）。

2. 按PRG進入一級菜單（FU功能組為主）。

3. 用UP/DOWN選擇功能碼，按DATA進入編輯，按UP/DOWN修改值，按DATA確認，按PRG退出。

4. 快速監視模式：按PRG切換13個運行參數（設定頻率、輸出頻率、電流、電壓、轉速、溫度等）。

如何設置密碼和消除密碼（參數訪問限製）

KOC-G6/P6提供功能碼寫入保護，實現“密碼”級訪問控製：

• 設置訪問限製：進入FU.200，設為1（有效）。此時除基本監視外，無法修改任何參數，保護知識產權和現場設置。

• 消除密碼/取消限製：將FU.200改為0（無效），恢複可修改狀態。

• 操作建議：首次調試時設為0，調試完成後設為1。結合FU.199初始化功能，實現分級管理。

如何恢複參數出廠值

• 進入FU.199功能碼。

• 設置為1（初始化為廠家默認值），按DATA確認。

• 變頻器自動恢複所有FU組參數（電機參數、控製方式、端子定義等）至出廠狀態。

• 注意：操作前備份關鍵參數（可用上位機或手動記錄）。FU.199=2可單獨清除故障記錄。

恢複後需重新進行電機自學習（FU.060=1或2）和基本參數設置。

2. 外部端子正反轉控製和電位器給定頻率調速

KOC-G6/P6支持靈活的外部控製，適合自動化生產線。

外部端子正反轉控製接線與參數設置

接線要點（控製回路端子）

• +24V 和 COM：提供控製電源。

• X1（或X2） 接正轉按鈕/觸點（FWD）。

• X2（或X1） 接反轉按鈕/觸點（REV）。

• COM 公共端（注意：兩線製時無需額外使能）。

• 接地端子E可靠接地。

推薦參數設置（FU組）

• FU.002（運行指令給定方式）= 1（模擬端子控製）。

• FU.088（端子控製方式）= 0（兩線式1，最常用：X1閉合正轉，X2閉合反轉，兩者同時閉合停止）；或=1（兩線式2：X1正轉，X2反轉）；三線式（2或3）需額外使能端子。

• FU.080（X1功能）= 1（正轉運行）。

• FU.081（X2功能）= 2（反轉運行）。

• FU.024（運轉方向控製）= 0（默認方向）。

• FU.048（正反轉死區時間）= 0.5s（防止頻繁切換衝擊）。

操作：外部按鈕控製啟停和方向，優先級高於鍵盤。支持多功能輸入擴展（X3-X8可設為點動、複位等）。

外部電位器給定頻率調速

接線

• 外部電位器（10kΩ推薦）一端接+10V，另一端接GND，中間抽頭接AI1（電壓型0-10V）。

• 若用電流型，切換AI1跳線至I檔（0-20mA），但電壓型更常見。

參數設置

• FU.002 = 0（鍵盤控製）或1（端子控製），根據命令源決定。

• FU.003（A頻率指令選擇）= 2（AI1）。

• FU.089~FU.092：AI1曲線校準（默認0-10V對應0-50Hz，可調整最大/最小值）。

• FU.093（AI1濾波時間）= 0.5s（抗幹擾）。

• FU.005（頻率源組合）= 0（純AI1）或與其他源疊加（A+B等）。

調速效果：旋轉電位器實現0-最大頻率平滑調速，結合矢量控製實現低頻大轉矩。麵板電位器（FU.003=0）可作為備用。

注意：模擬輸入需屏蔽電纜，長度<50m；跳線正確（AI1默認電壓）。

3. 故障代碼及解決方法

KOC-G6/P6故障通過TRIP燈、麵板顯示代碼和FE組查詢記錄。常見故障代碼（基於係列特性）及處理：

通用處理步驟

1. 記錄故障代碼和運行參數（FE組查詢）。

2. 斷電10分鍾後重啟，檢查接線、絕緣。

3. 進行電機參數自學習。

4. 啟用FU.125故障自動複位（0-3次）。

5. 嚴重故障聯係廠家（400-788-9588）。

定期維護：檢查電容、風扇，記錄最高溫度。

4. 典型應用案例

案例1：數控機床主軸控製

某精密加工中心使用7.5kW KOC-G6。設置開環矢量（FU.001=1）、AI1電位器調速（0.35Hz 180%轉矩）、S曲線加減速。實現低速精密加工，動態響應<20ms，穩速精度±0.3%，替代進口品牌，成本降低30%。

案例2：拉絲機張力控製

中型拉絲機采用11kW P6型。外部端子正反轉+多段速（FU.128-135），結合PID閉環（FU.148=1）。無擺杆運行，低頻大轉矩穩定，斷電再啟動功能確保連續生產，節能顯著。

案例3：注塑機節能改造

22kW G6搭配注塑專用擴展卡。接收塑機信號，自動分配流量壓力。免跳閘設計（強過載能力200% 0.5s）、綠色輸出減少幹擾，實測節能20-35%，模具更換無需改參數。

案例4：紡織擺頻與恒線速

化纖設備使用15kW。啟用擺頻功能、防重疊、定長計數（內部計數器）。恒線速度模式防止內鬆外緊，10小時長加減速時間適配粗紗機，提升成紗質量。

案例5：提升設備四象限運行

起重機5.5kW。轉矩監視+四象限運行，防止溜車。轉速跟蹤功能（FU.025=2）實現瞬停恢複，配合製動單元確保安全。

5. 總結與注意事項

KOC-G6/P6係列以高可靠性（獨立風道、三防設計、全麵保護）和靈活性著稱。正確設置麵板、端子參數和電機自學習是穩定運行的關鍵。建議：

• 首次使用前進行絕緣檢查和電機自學習。

• 重要參數備份。

• 定期檢查散熱和接線。

• 複雜應用谘詢廠家技術支持。
