德普信DSL200P伺服驅動器ALE08故障深度解析與排查指南
引言
在工業自動化領域，伺服驅動器是實現精準運動控製的核心部件，其穩定性直接影響生產效率與產品質量。德普信（DPSON）DSL200P係列伺服驅動器因高性價比與可靠性，廣泛應用於包裝、機床、輸送線等設備。然而，ALE08故障（位置偏差計數器溢出）是該係列驅動器的常見報警之一，常導致設備突然停機，若未及時排查，可能引發電機燒毀、機械損壞等次生故障。本文將從故障原理、原因分析、排查步驟、案例驗證及預防措施等方麵，對ALE08故障進行深度解析，為工程技術人員提供可操作的解決指南。
一、ALE08故障的原理與定義
要理解ALE08故障，需先明確伺服係統的閉環位置控製邏輯：
控製器（如PLC、運動控製器）向驅動器發送指令脈衝（位置/速度指令），驅動器同時接收電機編碼器的反饋脈衝，通過比較兩者的差值（位置偏差），采用PID算法調整輸出電壓/電流，驅動電機轉動，使偏差趨近於零。
位置偏差計數器是驅動器內部的關鍵寄存器，用於實時記錄指令脈衝與反饋脈衝的差值（通常為16位或32位有符號整數）。當電機無法跟隨指令脈衝（如機械卡死、指令異常），偏差會持續累積，若超過計數器的滿量程閾值（如16位計數器的±32767），則觸發ALE08故障（位置偏差計數器溢出）。此時驅動器會立即停止輸出，切斷電機電源，防止故障擴大。
二、ALE08故障的核心原因分析
根據德普信DSL200P的故障手冊及實際應用經驗，ALE08故障的根本原因可歸納為三類：機械負載異常、指令脈衝異常、電機/驅動器輸出異常。以下是具體展開：
（一）機械負載異常：電機無法克服阻力轉動
機械負載是導致ALE08故障的最常見原因（占比約60%），本質是電機轉矩不足以克服負載阻力，導致電機無法跟隨指令脈衝轉動，偏差持續累積。常見場景包括：
負載過載：如輸送線卡料、包裝機物料堆積，導致負載轉矩超過電機額定轉矩（DSL200P-750W的額定轉矩約2.39N·m）；
傳動部件損壞：絲杠螺母磨損（間隙過大）、皮帶斷裂/打滑、軸承卡死（潤滑不足或異物進入）、聯軸器彈性體失效；
異物卡入：包裝材料碎片、金屬屑、灰塵等進入傳動副（如絲杠與螺母之間），導致機械卡滯；
裝配誤差：絲杠與電機軸不同心、負載安裝傾斜，導致轉動阻力增大。
（二）指令脈衝異常：驅動器無法正確接收/解析指令
指令脈衝是伺服係統的“指揮棒”，若脈衝信號異常，驅動器將無法計算正確的位置偏差，導致偏差累積。常見原因包括：
控製器輸出故障：
脈衝頻率超過驅動器上限（DSL200P的最大指令脈衝頻率為200kHz，若控製器輸出300kHz，驅動器無法識別）；
脈衝信號幹擾（如附近有變頻器、電機等電磁幹擾源，導致脈衝波形出現毛刺、幅值衰減）；
控製器硬件故障（如脈衝輸出模塊晶體管損壞、CPU程序錯誤）。
線路連接問題：
接線鬆動（如PUL+、PUL-端子氧化或螺絲未擰緊）；
電纜破損（如屏蔽層斷裂、芯線短路）；
屏蔽不良（脈衝電纜未采用雙絞屏蔽電纜，或屏蔽層未接地）。
參數設置錯誤：
電子齒輪比（EGR）設置不當（如實際傳動比為1:5，但參數設為1:1，導致偏差計算錯誤）；
脈衝當量（每脈衝對應的負載位移）設置錯誤（如實際為0.01mm/脈衝，但參數設為0.1mm/脈衝，導致偏差放大10倍）；
指令脈衝類型選擇錯誤（如控製器輸出差分脈衝，但驅動器設為集電極開路脈衝）。
（三）電機/驅動器輸出異常：電機無法產生足夠轉矩
即使機械負載與指令脈衝正常，若電機或驅動器無法輸出足夠轉矩，仍會導致電機無法轉動，偏差累積。常見原因包括：
電機故障：
繞組損壞（短路/斷路，導致電機無法產生轉矩）；
軸承卡死（潤滑不足或異物進入，導致電機軸無法轉動）；
編碼器故障（如編碼器線纜斷裂、碼盤汙染，導致反饋脈衝錯誤，偏差計算異常）。
驅動器輸出故障：
IGBT模塊損壞（如UVW相某相無輸出，導致電機缺相）；
輸出線路斷路（如電機電纜芯線斷裂，導致驅動器輸出無法到達電機）；
轉矩限製設置過低（如參數設為50%額定轉矩，無法克服負載阻力）。
參數設置錯誤：
電機型號選擇錯誤（如實際使用750W電機，但參數設為400W電機，導致驅動器輸出電流不足）；
額定電壓/電流設置錯誤（如電機額定電壓為220V，但參數設為110V，導致輸出功率不足）；
編碼器分辨率設置錯誤（如實際為2500線，但參數設為1000線，導致反饋脈衝數量錯誤，偏差計算異常）。
三、ALE08故障的排查步驟與方法
排查ALE08故障需遵循“從易到難、從外到內”的原則，逐步縮小故障範圍。以下是具體步驟：
（一）第一步：排查機械負載（最易操作，占比60%）
目標：確認機械負載是否卡死或阻力過大。
操作方法：
手動盤車：斷開驅動器電源（必須！），用手轉動電機軸（直連負載）或負載軸（傳動負載），感受阻力：
檢查傳動部件：
絲杠：用遊標卡尺測量絲杠直徑，若磨損量超過0.05mm，需更換；檢查絲杠螺母是否有間隙（用塞尺測量，間隙應≤0.02mm）；
皮帶：檢查皮帶是否斷裂、打滑（用手按壓皮帶，下沉量應≤10mm），若皮帶老化，需更換；
軸承：用手轉動軸承，若有卡滯或異響，需更換軸承並添加潤滑脂（建議使用鋰基潤滑脂）。
清理異物：用毛刷或壓縮空氣清理傳動副中的異物（如包裝材料碎片、金屬屑），避免再次卡入。
（二）第二步：排查指令脈衝（關鍵環節，占比30%）
目標：確認控製器輸出的指令脈衝是否正常。
操作方法：
用示波器測量脈衝信號：
連接控製器的脈衝輸出端（如PUL+、PUL-）與示波器，設置示波器參數：電壓量程5V/div（差分脈衝）或24V/div（集電極開路脈衝），時間量程1ms/div（對應1kHz脈衝頻率）；
觀察脈衝波形：正常波形應為規則的矩形波，上升沿/下降沿陡峭（≤1μs），無毛刺或雜波；
測量脈衝頻率：對比控製器設定值（如10kHz），若誤差超過±5%，說明控製器輸出異常；
測量脈衝幅值：差分脈衝幅值應≥2V，集電極開路脈衝幅值應≥12V（24V係統），若幅值不足，需檢查控製器電源或輸出模塊。
檢查線路連接：
用萬用表測線路通斷：斷開電源，測量PUL+與控製器輸出端、PUL-與控製器接地端的電阻，應≤0.5Ω（若無窮大，說明線路斷路）；
檢查電纜屏蔽層：屏蔽層應兩端接地（控製器端與驅動器端），若屏蔽層斷裂，需更換電纜；
緊固接線端子：用螺絲刀擰緊PUL+、PUL-、GND等端子，避免氧化導致接觸不良。
核對參數設置：
PA01（指令脈衝類型）：應與控製器輸出一致（如差分脈衝設為0，集電極開路設為1）；
PA02（電子齒輪比）：分子/分母應與實際傳動比一致（如傳動比1:5，設為1/5）；
PA03（脈衝當量）：應與實際負載位移一致（如0.01mm/脈衝，設為0.01）；
PA04（最大指令脈衝頻率）：應≤驅動器上限（200kHz）。
進入驅動器參數界麵（DSL200P的參數號為PA00-PA99），檢查以下參數：
（三）第三步：排查電機與驅動器輸出（最後環節，占比10%）
目標：確認電機與驅動器是否能正常輸出轉矩。
操作方法：
檢查電機：
測量繞組電阻：用萬用表測電機U-V、V-W、W-U相電阻，應平衡（誤差≤5%），若某相電阻為0Ω（短路）或無窮大（斷路），需更換電機；
檢查軸承：用手轉動電機軸，應無卡滯或異響，若有，需更換軸承；
檢查編碼器：用示波器測編碼器反饋脈衝（A相、B相、Z相），波形應規則，頻率與電機轉速一致（如電機轉速1500rpm，編碼器2500線，反饋頻率約62.5kHz）。
檢查驅動器輸出：
測量輸出電壓：用示波器測驅動器UVW相輸出端，正常情況下應為三相交流電壓（幅值0-輸入電壓，如輸入220V，輸出0-220V可調）；
檢查IGBT模塊：用萬用表測IGBT模塊的G-E極（柵極-發射極）電阻，應≥1kΩ（若為0Ω，說明模塊損壞）；
核對電機參數：進入驅動器參數界麵，檢查PA05（電機型號）、PA06（額定電壓）、PA07（額定電流）、PA08（額定轉速）、PA09（編碼器分辨率）是否與電機銘牌一致（如750W電機的額定電流約2.5A，額定轉速1500rpm）。
（四）第四步：排查其他可能原因（補充環節）
編碼器故障：若編碼器反饋脈衝錯誤（如碼盤汙染、線纜斷裂），會導致偏差計算異常，需用編碼器校準儀校準或更換編碼器；
電源問題：輸入電壓不穩定（如缺相、電壓波動超過±10%），會導致驅動器輸出異常，需檢查電源線路（如斷路器、接觸器）；
幹擾問題：若脈衝信號受到電磁幹擾（如附近有變頻器），需在驅動器輸入端安裝電源濾波器（如EMI濾波器），或將脈衝電纜與動力電纜分開布線（間距≥20cm）。
四、案例分析：ALE08故障的實際排查過程
案例1：包裝機送料軸機械卡死

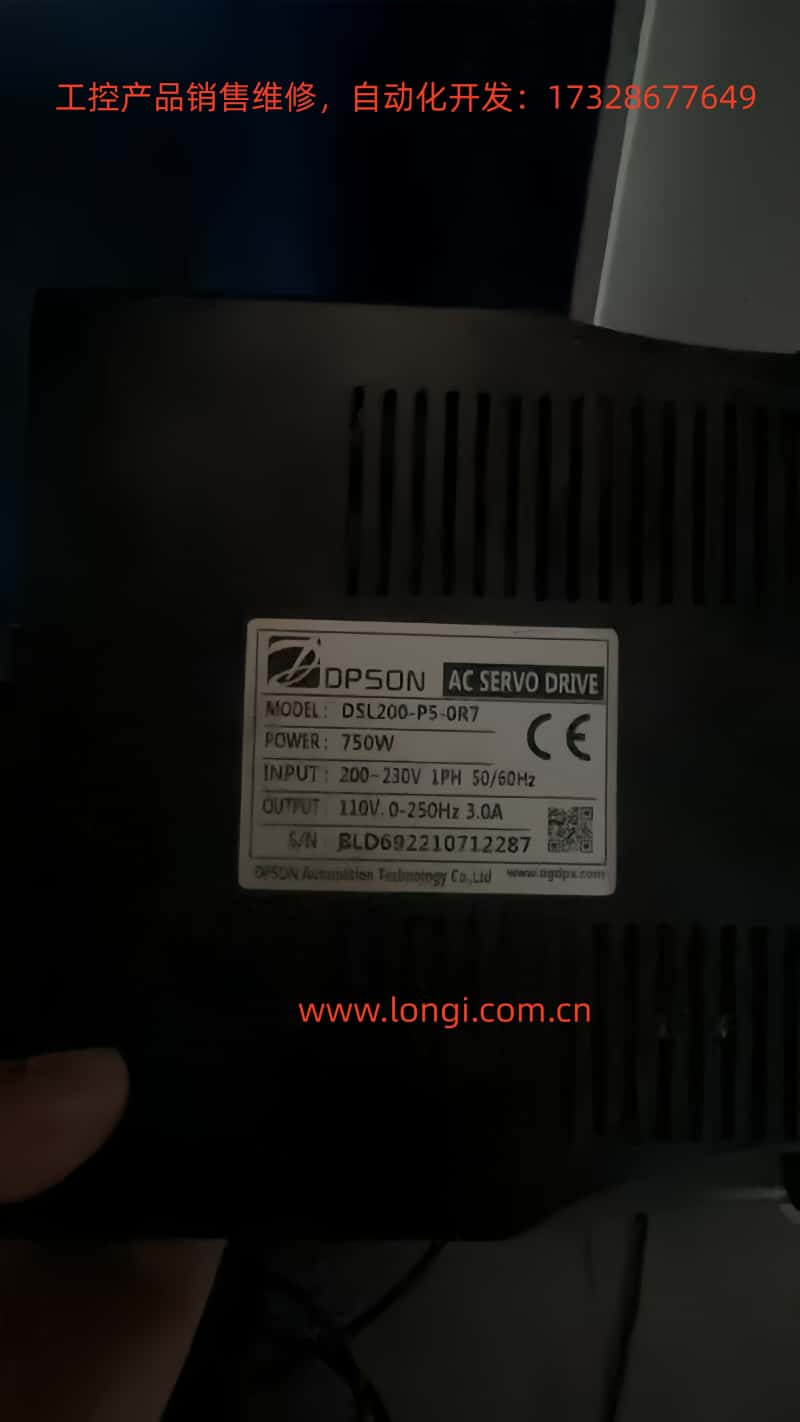

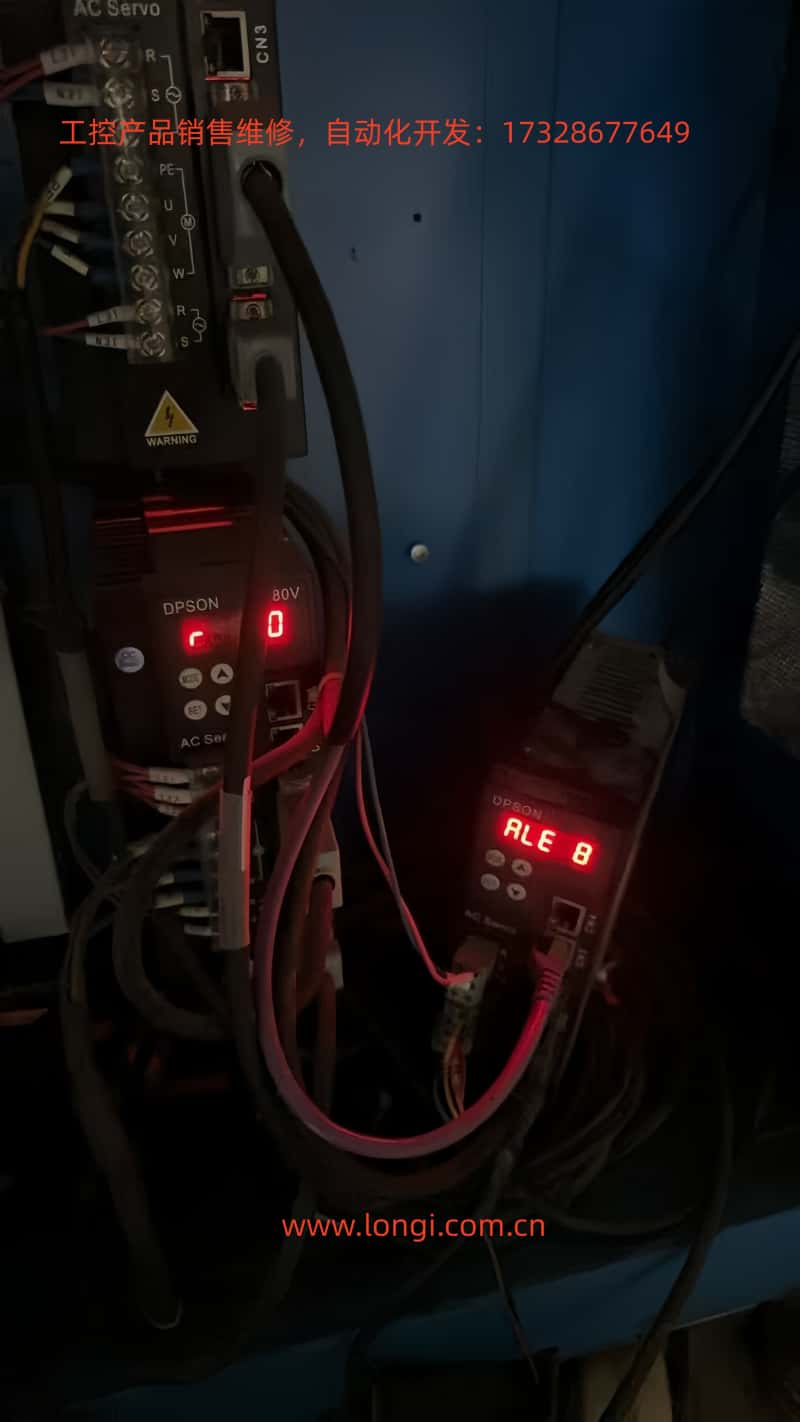

故障現象：某包裝機送料軸突然停機，驅動器顯示ALE08故障，手動盤車無法轉動。
排查過程：
手動盤車：斷開驅動器電源，用手轉動送料軸絲杠，阻力極大，無法轉動；
拆開絲杠螺母：發現螺母內卡入大量PE膜碎片（包裝材料），清理後，手動盤車阻力正常；
重新啟動：驅動器無ALE08故障，送料正常。
原因：PE膜碎片卡入絲杠螺母，導致機械卡死，電機無法轉動，偏差累積溢出。
案例2：機床X軸指令脈衝幹擾
故障現象：某機床X軸進給軸報警ALE08，手動盤車正常，但自動運行時頻繁停機。
排查過程：
檢查機械負載：手動盤車X軸，移動正常，無卡滯；
測量指令脈衝：用示波器測控製器PUL+、PUL-端，發現脈衝頻率波動（設定10kHz，實際5-15kHz），波形有毛刺；
檢查線路：脈衝電纜屏蔽層未接地，附近有變頻器（幹擾源）；
解決措施：將脈衝電纜屏蔽層兩端接地，在驅動器輸入端安裝EMI濾波器；
重新啟動：ALE08故障消失，X軸運行正常。
原因：脈衝信號受變頻器幹擾，導致驅動器誤判脈衝數量，偏差累積溢出。
案例3：輸送線電機繞組短路
故障現象：某輸送線電機軸停機，驅動器顯示ALE08，手動盤車電機軸無法轉動。
排查過程：
檢查機械負載：手動盤車負載軸，正常；
檢查電機：用萬用表測電機U-V相電阻，為0Ω（短路）；
更換電機：更換新電機（750W）後，重新設置驅動器參數（PA05-PA09）；
重新啟動：ALE08故障消失，電機運行正常。
原因：電機繞組短路，無法產生轉矩，無法跟隨指令脈衝轉動，偏差累積溢出。
五、ALE08故障的預防措施
“預防勝於治療”，通過以下措施可有效減少ALE08故障的發生：
定期維護機械負載：
每周：潤滑傳動部件（絲杠、軸承、皮帶），添加鋰基潤滑脂；
每月：清理傳動副中的異物（如包裝材料、金屬屑）；
每季度：檢查絲杠磨損量（用遊標卡尺）、皮帶張緊度（用張緊力計）、軸承異響（用聽診器）。
規範電氣線路：
使用雙絞屏蔽電纜傳輸脈衝信號，屏蔽層兩端接地；
定期檢查接線端子（每月），緊固鬆動的螺絲，更換破損的電纜；
將脈衝電纜與動力電纜（如電機電纜、電源電纜）分開布線（間距≥20cm），避免幹擾。
正確設置參數：
根據電機銘牌設置驅動器參數（PA05-PA09），避免錯誤；
根據負載情況調整轉矩限製（PA10），建議設為120%額定轉矩（防止過載）；
定期備份驅動器參數（如用U盤導出），避免參數丟失。
培訓操作人員：
講解設備正確使用方法（如避免過載運行、避免異物進入）；
培訓故障識別（如ALE08故障的含義、手動盤車的方法）；
製定操作規程（如設備啟動前檢查機械負載、定期清理異物）。
六、常見誤區與注意事項
誤區1：盲目更換驅動器：ALE08故障多由機械或指令問題導致，不要首先更換驅動器，需先排查機械負載與指令脈衝；
誤區2：忽視參數設置：電子齒輪比、脈衝當量等參數錯誤會導致偏差計算錯誤，即使機械與指令正常，也會觸發ALE08；
誤區3：忽視幹擾問題：脈衝信號幹擾是隱形殺手，需重視屏蔽與接地，避免毛刺導致誤碼；
注意事項：故障未排查前，禁止重啟設備（避免擴大故障，如電機繞組燒毀）；手動盤車時必須斷開驅動器電源（防止觸電）。
結論
ALE08故障是德普信DSL200P伺服驅動器的位置偏差計數器溢出故障，核心原因是電機無法跟隨指令脈衝轉動，導致偏差累積超過閾值。排查的關鍵是從機械負載、指令脈衝、電機/驅動器輸出三個維度逐步縮小範圍，使用示波器、萬用表等工具驗證信號與參數。通過定期維護機械負載、規範電氣線路、正確設置參數、抑製幹擾等預防措施，可有效減少故障發生，提高設備可靠性。
對於工程技術人員而言，理解ALE08故障的原理與排查邏輯，不僅能快速解決當前故障，更能通過預防措施降低未來故障率，保障生產效率。希望本文的解析與指南能為同行提供參考，助力工業自動化設備的穩定運行。
