摘要

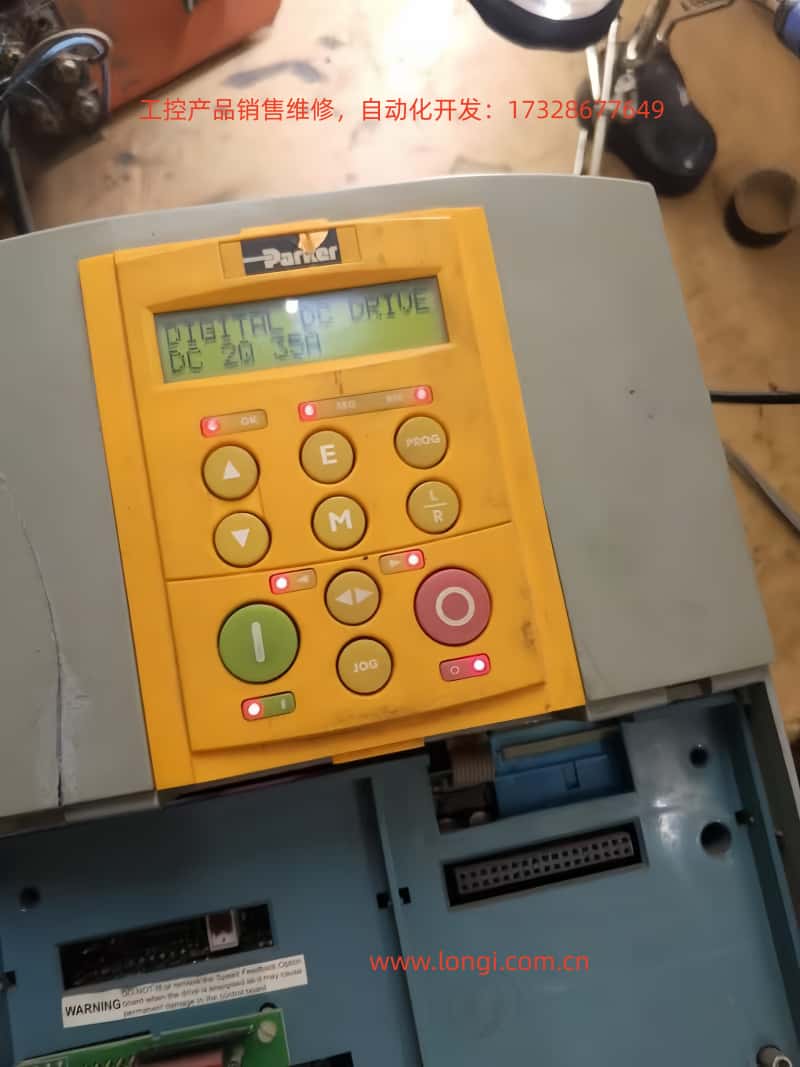

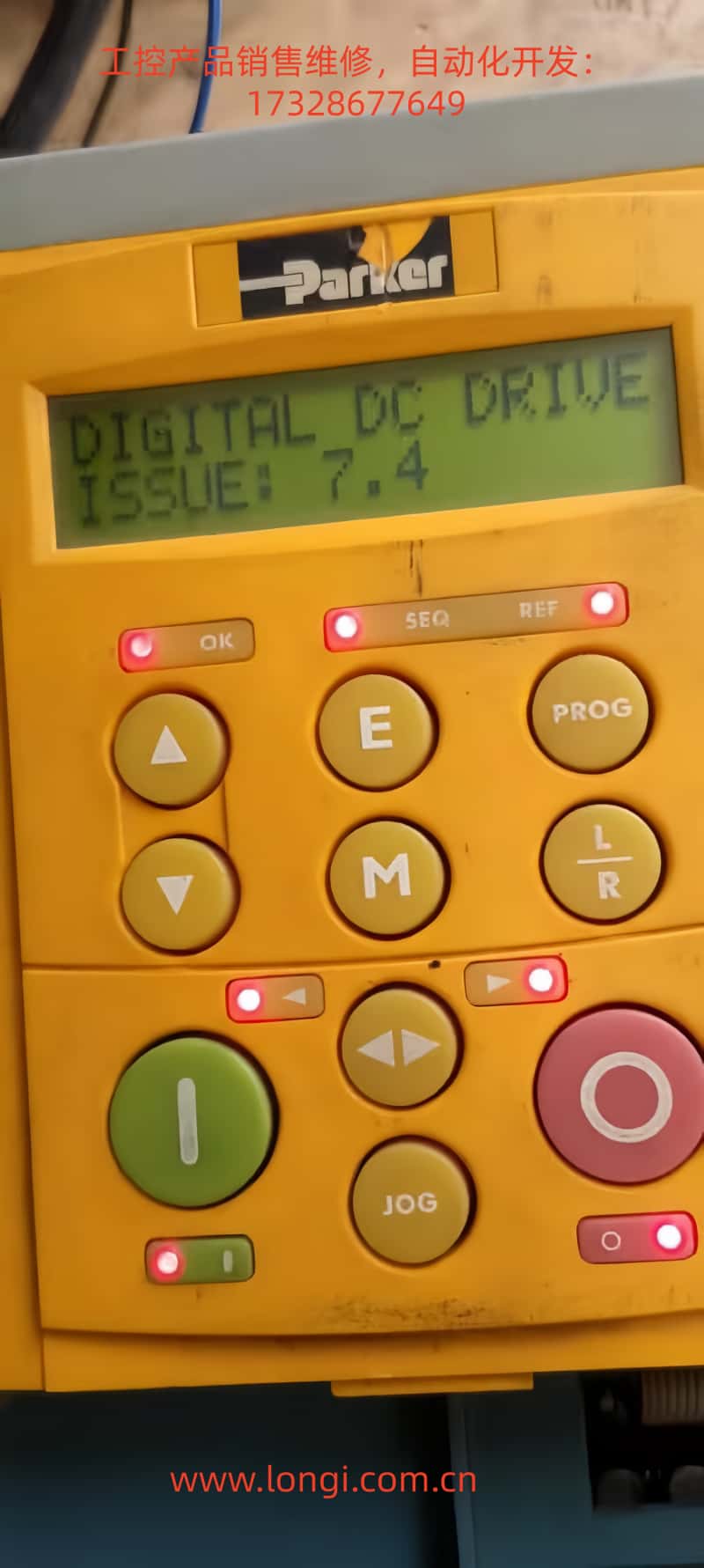

Parker 590 Digital DC Drive 是工業領域應用極為廣泛的一款高性能數字式直流調速器，廣泛應用於軋機、擠出、造紙、拉絲、印刷、化工等連續控製場合。在實際維修中，經常遇到一種令現場工程師十分困惑的故障現象：設備一上電，麵板所有 LED 同步閃爍，液晶屏顯示 “DIGITAL DC DRIVE – ISSUE x.x”，驅動器無法進入正常運行或參數界麵。

該現象往往被誤判為參數錯亂、誤入校準模式或軟件問題，從而導致大量無效操作甚至擴大損傷。本文將從係統結構、啟動機理、狀態邏輯、工程判據和實戰維修流程五個層麵，對該類故障進行深入解析，並給出一套可直接落地的工程排查方法，為工控維修人員提供可靠參考。

一、Parker 590 的係統結構與啟動邏輯

要理解“全燈閃爍 + ISSUE”現象，必須先回到 Parker 590 的係統架構。

從係統角度看，一台 590 直流調速器至少包含以下幾個關鍵功能單元：

1. 控製電源係統（SMPS）
   負責將主控供電或控製供電轉換為 +5V、±15V、+24V 等邏輯與模擬工作電源。

2. 主控製係統（MCU / DSP / CPLD）
   執行固件程序，實現自檢、參數管理、通信、算法運算、故障判斷和調製控製。

3. 人機界麵係統（HMI）
   包括鍵盤、LED、LCD，與主控係統實時通信。

4. 功率控製係統
   包括觸發板、驅動板、功率模塊、電樞與勵磁調製回路。

5. 采樣與保護係統
   電壓、電流、溫度、光耦隔離、硬件保護通道。

在 Parker 590 的上電流程中，嚴格遵循如下順序：

• 控製電源啟動

• 邏輯電壓穩定

• MCU 複位釋放

• 時鍾振蕩建立

• Boot 程序運行

• 內部硬件自檢

• 參數區校驗

• 功率係統狀態檢測

• 進入 READY / STOP 狀態

隻要上述任一關鍵步驟未能通過，係統就不會進入正常工作態。

二、“全燈閃爍 + ISSUE”在係統層麵的真實含義

在 590 的固件邏輯中，“ISSUE”並不是普通意義上的用戶故障代碼（如過流、過壓、缺相等），而是驅動器在啟動自檢階段輸出的內部狀態指示。

其工程意義是：

驅動器檢測到啟動流程未能完成，自身未進入可控運行態。

在這一狀態下，係統通常具備以下典型特征：

• 所有麵板 LED 同步閃爍

• 顯示器停留在 ISSUE 畫麵

• 無法進入標準參數菜單

• 按鍵響應弱或完全無效

• 狀態長時間不變化，或周期性重啟

該模式本質屬於啟動失敗態 / Boot Fail Mode，而不是任何功能模式。

從工程邏輯上講，這意味著：
控製係統尚未建立“有效操作環境”。

此時，驅動器甚至不具備執行參數調用、校準程序、控製算法的能力。

三、與“校準模式全燈閃爍”的關鍵區分

在 Parker 590 的應用體係中，確實存在一種“看似相似”的狀態：工程校準模式或工廠測試模式，在特定按鍵組合下，麵板也可能出現多燈閃爍。

但兩者在本質和表現上存在根本差異。

1. 校準/工程模式的典型特征

• 顯示內容明確為校準菜單或工程參數

• 可通過按鍵切換項目

• 顯示結構有明確層級

• 係統不顯示 ISSUE

• 電源與邏輯係統已完全運行

該模式的前提是：
CPU、存儲器、電源係統均（jun1）工作正常。

2. 啟動失敗態的典型特征

• 一上電即出現

• 不經人工觸發

• 顯示 ISSUE

• 菜單不可進入

• 麵板燈整體同步閃爍

• 係統停留在啟動邊界狀態

工程判斷原則非常明確：

能進菜單 → 才談參數和校準
進不了菜單 → 一律按硬件啟動故障處理

這是維修 Parker 590 時極其重要的一條經驗法則。

四、故障根因的工程分類

根據大量維修案例統計，“ISSUE + 全燈閃爍”幾乎全部歸屬於控製係統層麵的硬件問題，其根因可分為三大類。

（一）控製電源係統異常（最高發生率）

這是最常見、也是維修成功率最高的一類。

包括但不限於：

• 開關電源不起振

• 某一路電壓嚴重偏低

• 電源帶負載能力下降

• 電壓紋波過大

• 上電後周期性塌陷

常見損壞器件包括：

• PWM 控製芯片

• 啟動電阻

• 次級整流二極管

• 光耦與基準源

• 小容量電解電容

控製電源異常會直接導致：

• MCU 不斷複位

• 程序無法連續執行

• 係統始終停留在自檢階段

（二）控製板/主控係統損壞

包括：

• MCU 本體損壞

• 程序存儲器失效

• 時鍾振蕩異常

• CPLD/FPGA 不工作

• 關鍵複位/使能信號異常

常見誘因：

• 雷擊浪湧

• 24V 誤接入信號口

• 控製端子進高壓

• 電源擊穿波及邏輯係統

• 長期高溫導致芯片退化

這類故障往往伴隨：

• 5V 正常但係統不啟動

• 時鍾不起振

• JTAG 無法識別

維修難度顯著高於電源類問題。

（三）內部負載異常拖死電源

例如：

• 驅動板短路

• 光纖接口板損壞

• I/O 模塊故障

• 模擬采樣部分短路

表現為：

• 單獨測電源正常

• 一接回係統就掉壓

• 電源進入打嗝模式

此類故障需要通過逐板隔離法定位。

五、工程級標準排查流程

針對 Parker 590 上電全燈閃爍問題，建議采用如下係統化排查方法。

第一步：完全隔離外部係統

斷開：

• 電樞回路

• 勵磁回路

• 編碼器

• I/O 端子

• 通訊接口

• 外部 24V

隻保留控製供電。

目的是排除外部短路或異常信號拖死內部係統。

第二步：控製電源全麵測量

重點測量：

• +5V（數字邏輯生命線）

• +15V / -15V（模擬係統基礎）

• +24V（接口及驅動電源）

關注三項指標：

• 是否存在

• 是否穩定

• 是否有明顯波動或塌陷

任何一路異常，都必須先解決電源問題。

第三步：示波器檢查關鍵節點

重點包括：

• MCU 時鍾輸出

• 複位腳波形

• 5V 紋波

• 電源反饋光耦

• PWM 啟動端

常見異常現象包括：

• 時鍾不起振

• 複位不釋放

• 電源周期性跌落

這些都直接指向啟動失敗根因。

第四步：脫負載分離法

若電源帶負載即掉壓：

• 斷控製板

• 斷驅動板

• 斷接口模塊

逐一恢複，定位是哪一單元造成電源失穩。

第五步：邏輯啟動鏈路確認

在電源正常前提下，確認：

• 複位電路是否釋放

• 時鍾源是否穩定

• 程序存儲器是否響應

• 總線是否存在明顯短路

該步驟用於區分“電源類問題”和“主控係統損壞”。

六、為什麽“重新校準”幾乎不可能解決此類問題

校準程序運行的前提是：

• CPU 穩定運行

• 參數區可訪問

• 通信與顯示係統工作正常

而 ISSUE 狀態恰恰意味著：

• 係統尚未建立穩定運行態

• 程序未完成初始化

• 控製邏輯未生效

在這種狀態下，驅動器連執行校準指令的基礎條件都不存在，因此“重新校準”在工程上是不成立的處理路徑。

七、工程結論與維修策略

當 Parker 590 出現：

• 上電即全燈閃爍

• 顯示 ISSUE

• 無法進入正常界麵

可直接在維修記錄中定義為：

控製係統啟動失敗（Boot Fail / Logic Supply Fault）

維修策略應聚焦於：

• 控製電源係統

• 主控係統啟動鏈路

• 內部負載異常

而不是參數、校準或外部控製信號。

八、結語

Parker 590 是一款高度成熟、結構清晰、維修價值極高的直流調速器。
“全燈閃爍 + ISSUE”並不是複雜問題，而是一類具有高度一致性的啟動層故障。

隻要從係統工程角度切入，圍繞“電源是否穩定 → CPU是否啟動 → 係統是否完成初始化”這條主線展開，絕大多數此類設備都能夠被成功修複。

對於維修工程師而言，真正重要的不是記住某一個代碼，而是建立起對工業驅動器“啟動生命鏈路”的整體認知。

這，才是解決此類問題的核心能力。
