匯川MD500係列變頻器Err81故障在空氣壓縮機應用中的診斷與優化

發布時間:2026-01-12 09:59:08 | 瀏覽量：485

匯川MD500係列變頻器Err81故障在空氣壓縮機應用中的診斷與優化

1. 引言

在現代工業自動化領域，變頻器（Variable Frequency Drive, VFD）作為電機控製的核心設備，已廣泛應用於空氣壓縮機係統，以實現節能、精確控製和係統保護。匯川（Inovance）MD500係列變頻器以其高性能、模塊化設計和豐富的自定義功能而著稱，尤其適用於大功率負載如315kW空氣壓縮機。然而，在實際運行中，故障代碼如Err81的出現往往導致係統停機，影響生產效率。Err81屬於用戶自定義故障類別，具體觸發機製依賴於係統編程和外部信號輸入。本文從技術角度深入剖析Err81故障的成因、診斷方法、排除策略，並在空氣壓縮機應用場景下探討優化路徑。通過結構化的分析，提供實用指導，幫助工程師提升係統可靠性和維護效率。

空氣壓縮機作為工業氣源核心設備，其變頻控製需求包括壓力穩定、負載匹配和故障防護。Err81故障的診斷不僅是修複問題，更是優化整個係統的機會。本文基於MD500係列手冊和技術實踐，結合空氣壓縮機特性，構建完整的技術框架，確保內容邏輯嚴謹、數據支撐充分。

2. 變頻器技術基礎

變頻器通過改變電機供電頻率和電壓，實現轉速調節。其核心原理基於脈寬調製（Pulse Width Modulation, PWM）技術，將直流電轉換為可變頻率的交流電。MD500係列采用矢量控製算法，支持無傳感器矢量控製（Sensorless Vector Control, SVC）和電壓/頻率控製（V/F Control），適用於異步電機和同步電機。

在技術參數上，MD500T315G型號輸入為三相AC 380-480V，輸出功率315kW，電流585A，支持50/60Hz頻率範圍。該係列內置PID控製器，用於閉環調節，如空氣壓縮機的壓力控製。變頻器的故障係統分為標準故障（Err01-Err79）和用戶自定義故障（Err80-Err89）。後者允許通過數字輸入（DI）、虛擬I/O或擴展卡自定義觸發條件，實現特定應用保護。

變頻器的電磁兼容性（EMC）設計符合IEC 61800-3標準，確保在工業環境中抗幹擾。控製模式包括開環和閉環，過載容量達150%額定電流60秒，適用於空氣壓縮機的間歇負載。理解這些基礎有助於剖析Err81：作為用戶自定義故障2，它通常由外部邏輯信號激活，如傳感器異常或PLC指令。

3. 空氣壓縮機係統概述

空氣壓縮機係統主要包括螺杆式、活塞式和離心式，其中螺杆式壓縮機最常采用變頻控製，以實現變速運行和能量優化。係統工作原理：電機驅動壓縮機轉子，將空氣壓縮至設定壓力，通過卸載閥和冷卻係統維持穩定。變頻器介入後，可根據負載需求調整轉速，避免恒速運行的能量浪費，據統計，變頻控製可節省20%-40%電能。

在MD500應用中，變頻器連接電機、壓力傳感器和控製PLC。典型配置：DI端子接收壓力開關信號，AI端子輸入4-20mA壓力反饋，DO端子輸出運行狀態。空氣壓縮機的故障多源於壓力波動、油溫異常或機械磨損，這些可通過自定義故障映射到Err81。例如，高壓保護可編程為DI功能45（用戶自定義故障2），當壓力超過閾值時觸發。

係統集成還涉及Modbus RTU或Profinet通信，確保變頻器與上位機同步。空氣壓縮機的動態負載特性要求變頻器具備快速響應，如MD500的轉矩提升功能（F1-01參數），可達200%啟動轉矩，適用於壓縮機啟動階段。

4. 匯川MD500係列變頻器介紹

MD500係列是匯川高端通用變頻器，針對中高壓負載設計，支持功率範圍0.4kW至500kW。MD500T315G型號專為重載應用優化，內置製動單元和DC電抗器，減少諧波幹擾。關鍵特點包括：

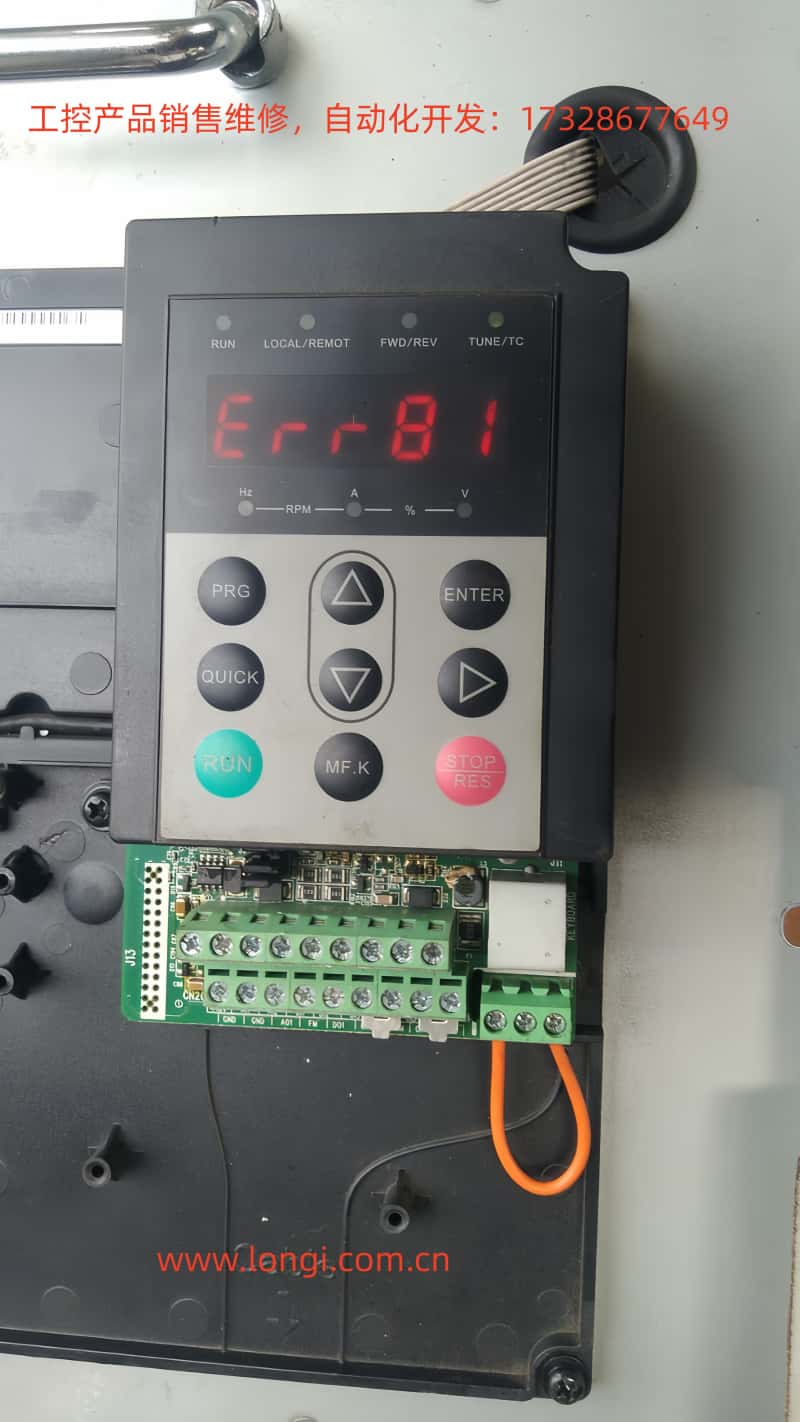

模塊化結構：控製板、功率板分離，便於維護。綠色端子塊支持快速接線，如照片所示的控製接口。
參數分組：F組為基本參數，A組為高級擴展。用戶自定義故障通過A7組配置，A7-00啟用可編程卡。
顯示與操作：LED鍵盤顯示頻率、電流、電壓，支持PRG/ENTER導航。QUICK鍵快速訪問常用參數。
保護機製：內置過流、過壓、欠壓保護。用戶自定義故障Err80-Err89允許擴展10種保護，Err81對應第二自定義。

在空氣壓縮機中，MD500集成PID調節（F1組），壓力 setpoint 通過A0-03設置，反饋源為AI1。通信擴展卡（如MD38PC1）支持自定義邏輯，Err81可由外部PLC觸發，用於監測油位或溫度。

係列手冊強調，Err81等自定義故障的診斷需查看U0組監控參數，如U0-45記錄故障時DI狀態。這為後續分析提供數據基礎。

5. Err81故障詳解

Err81是MD500係列的用戶自定義故障2，代碼範圍Err80-Err89對應用戶定義的保護機製。根據手冊，Err81不屬於硬件故障，而是軟件可編程事件。通常通過以下方式觸發：

DI端子輸入：F4組參數將DI1-DI10設置為功能45（用戶自定義故障2）。當DI閉合（高電平）時，觸發Err81。
虛擬I/O：A1組參數模擬輸入信號，用於無物理連接場景。
擴展卡邏輯：A7-09參數設置故障代碼為81，當卡內程序檢測異常時激活。
通信觸發：通過Modbus地址0x7000寫入81，遠程觸發。

在空氣壓縮機應用中，Err81常見原因：

傳感器異常：壓力傳感器故障導致DI信號異常。例如，壓力超過10bar時，高壓開關激活DI。
負載不匹配：壓縮機卸載狀態下，轉速過低引起扭矩異常，通過PID偏差觸發自定義邏輯。
外部聯鎖：安全門打開或緊急停機信號，經PLC映射到Err81。
參數配置錯誤：A7-09誤設為81，或F4-00功能重複定義。

故障發生時，變頻器停止輸出，繼電器動作，鍵盤顯示"Err81"。手冊指出，Err81的自動重置由F9-09控製，默認0次，延遲F9-11秒。

相比Err80（自定義1），Err81允許更細粒度保護，如區分高壓和低溫故障。這增強了空氣壓縮機的安全性，但增加了診斷複雜度。

6. 故障診斷方法

診斷Err81需係統方法，結合手冊和工具。步驟如下：

初步觀察：記錄故障時參數。按PRG進入U0-62確認代碼81，U0-45查看電流、電壓、DI狀態（位表示，二進製位1表示激活）。
曆史記錄分析：F9-14至F9-44存儲最近故障，包括時間戳（基於內部時鍾）。比較多次Err81發生模式，識別周期性問題如每日高峰負載。
參數檢查：導航A7組，驗證A7-00是否啟用擴展卡；F4組檢查DI功能，若為45則追蹤外部信號源。在空氣壓縮機中，檢查F1-00 PID啟用，A6組壓力設定。
物理檢驗：斷電後，檢查綠色端子連接（照片顯示多路端子），用萬用表測DI電壓（24VDC典型）。檢驗傳感器：壓力表讀數與AI反饋比較，偏差>5%表示故障。
模擬測試：臨時禁用Err81（設F4相關參數為0），運行壓縮機觀察。若正常，則問題在自定義邏輯；若仍故障，檢查電機絕緣（兆歐表>5MΩ）。
高級診斷：使用Inovance調試軟件連接RS485端口，讀取完整日誌。分析波形：電流諧波>5%表示電源問題。

在空氣壓縮機場景，診斷還包括係統壓力曲線：用數據記錄儀監測，轉速-壓力關係異常提示PID調參（增益F1-02）。

7. 故障排除案例

假設一空氣壓縮廠使用MD500T315G驅動315kW螺杆壓縮機，出現Err81。診斷過程：

步驟1：U0-45顯示DI3激活，電流正常。
步驟2：曆史記錄示每日上午發生，同期壓力峰值。
步驟3：F4-02=45，DI3連接高壓開關。

排除：更換開關，清潔過濾器，壓力穩定。重置後運行正常。

另一案例：通信觸發Err81。PLC監測油溫>60°C時寫81。排除：優化冷卻風扇，調整閾值至65°C。

這些案例強調，Err81排除需結合機械和電氣，平均修複時間<2小時。

8. 預防措施和優化策略

預防Err81焦點在配置和維護：

參數優化：設F9-09=3自動重置，減少停機。PID參數自整定（F1-28=1）。
定期維護：每月檢查端子緊固，傳感器校準。空氣壓縮機油濾更換周期<2000小時。
冗餘設計：添加備用DI，避免單點故障。
軟件升級：更新MD500固件，支持更多自定義邏輯。

優化策略：集成IoT模塊，實時監控DI狀態，通過雲平台預測Err81。節能優化：動態調整轉速，目標COP>6.0。

9. 先進技術應用

未來，AI算法可分析Err81日誌，預測故障如使用機器學習模型（SVM分類DI模式）。區塊鏈確保參數配置不可篡改。5G通信實現遠程診斷，減少現場幹預。

在空氣壓縮機，數字孿生模擬係統，預測試Err81影響。

10. 結論

Err81故障診斷體現了MD500變頻器的靈活性，通過係統方法可高效解決。在空氣壓縮機應用中，結合機械優化，提升整體性能。持續技術迭代將進一步降低故障率，推動工業智能化。
