發那科αi 係列主軸放大器AL-24報警的含義及解決方法

在數控機床的維修和維護過程中，故障報警是常見現象之一。對於使用發那科（FANUC）αi係列主軸放大器的設備，AL-24報警是較為典型的報警代碼之一。本文將從報警的含義、可能的故障原因以及解決方法三個方麵進行詳細探討，為數控伺服係統的維修提供理論支持和實際指導。

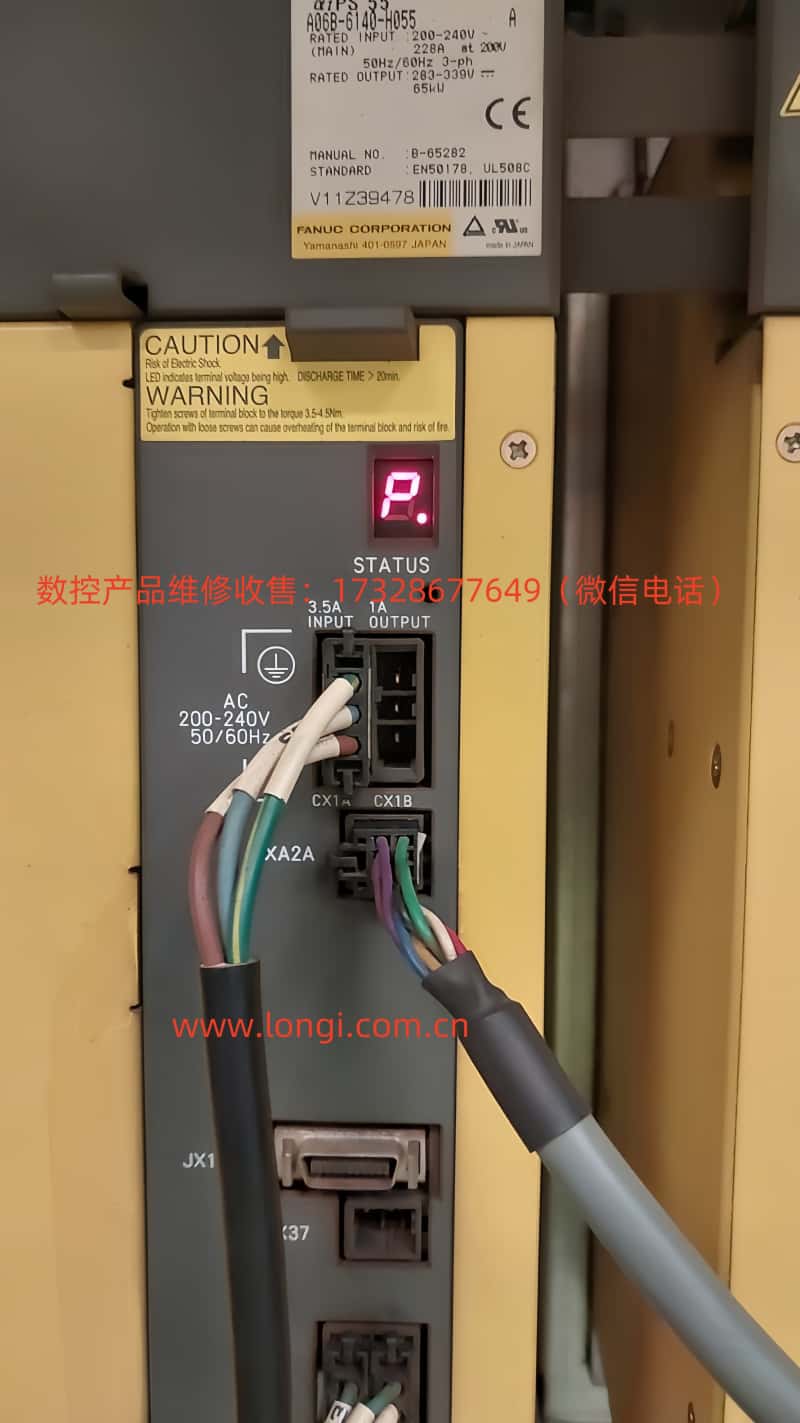

一、AL-24報警的含義

根據發那科官方資料，AL-24報警是指CNC（計算機數控係統）與主軸放大器模塊之間的串行通信數據包含錯誤。這類報警通常出現在CNC與主軸放大器之間的通信鏈路發生異常時。需要注意的是，該報警並不一定表明硬件已完全損壞，而更多情況下是由於通信問題或外部幹擾所引起。

報警觸發場景

• CNC主機關閉電源但主軸放大器仍通電。

• 串行通信受到幹擾，導致數據傳輸錯誤。

• 通信電纜鬆動、損壞或插接不良。

二、AL-24報警的可能原因

在分析AL-24報警時，可以從通信鏈路、電纜狀態、硬件狀態等方麵入手。以下列出常見的故障原因及其可能的觸發機製：

1. 通信噪聲幹擾

CNC與主軸放大器之間的通信通過串行數據傳輸完成，若傳輸鏈路受到了外部電磁噪聲幹擾，就可能導致數據錯誤並觸發AL-24報警。

2. 電纜故障或連接問題

通信電纜是連接CNC與主軸放大器的關鍵橋梁，以下問題可能引發報警：

• 電纜老化或內部斷路。

• 插頭鬆動或未插緊。

• 光纖通信時，光纖接頭或光纖模塊損壞。

3. 電纜與動力線捆綁

當通信電纜與主軸或伺服電機的動力線捆綁在一起時，高頻電流可能引發電磁幹擾，進而影響通信穩定性。

4. 硬件故障

硬件層麵的故障也可能觸發AL-24報警：

• 主軸放大器模塊（SPM）內部電路板異常。

• CNC控製係統的通信接口板或模塊損壞。

5. 參數設置問題

若主軸放大器或CNC的通信參數設置不正確，也可能引發通信失敗。

三、AL-24報警的解決方法

在麵對AL-24報警時，按照以下步驟進行逐項排查和解決：

1. 確認CNC電源狀態

首先檢查CNC是否正常通電。當CNC關閉時，主軸放大器無法建立通信，這是報警的正常表現。

• 措施：確保CNC主機已正常啟動，並無其他報警代碼。

2. 檢查通信電纜

通信電纜是CNC與主軸放大器之間的重要連接部件，排查電纜是否存在問題是關鍵步驟。

• 步驟：

• 檢查通信電纜的外觀是否完好，有無老化或破損。

• 確保插頭完全插緊，無鬆動現象。

• 若使用光纖通信，檢查光纖接頭是否清潔，光纖模塊是否損壞。

• 措施：

• 替換新的通信電纜並重新連接。

• 若光纖模塊異常，需聯係供應商更換模塊。

3. 排查噪聲幹擾

通信鏈路的穩定性可能受到噪聲幹擾的影響，尤其是通信電纜與動力線捆綁時。

• 步驟：

• 檢查通信電纜的布線路徑，確認其是否遠離動力線和伺服電纜。

• 使用屏蔽良好的電纜或為現有電纜加裝屏蔽套管。

• 措施：將通信電纜與動力電纜分離，確保兩者間有足夠的物理間距。

4. 檢查SPM模塊

主軸放大器（SPM）的內部電路板可能因老化或外部衝擊導致故障。

• 措施：

• 仔細檢查SPM模塊的狀態，觀察是否有物理損壞或燒毀痕跡。

• 若模塊異常，需聯係FANUC維修部門進行維修或更換。

5. 驗證CNC硬件

若排除了SPM的問題，則需進一步檢查CNC端的通信接口板或模塊。

• 措施：

• 更換相關通信板卡並進行測試。

• 檢查CNC的報警記錄，確認是否存在其他相關問題。

6. 校正參數設置

通信參數錯誤可能導致CNC與SPM無法正常通信。

• 措施：

• 根據設備型號和手冊，重新設置通信參數。

• 確保通信速率、協議等設置與SPM和CNC匹配。

四、預防措施

為了減少AL-24報警的發生，建議在日常維護中采取以下措施：

1. 定期檢查電纜狀態：

• 確保通信電纜無老化、斷裂等現象。

• 使用耐用性高、屏蔽性能好的電纜。

2. 優化電纜布線：

• 將通信電纜與動力線分開布線，避免幹擾。

3. 定期維護硬件：

• 檢查SPM和CNC的硬件狀態，及時更換老化部件。

• 清理放大器和電纜接口上的灰塵和雜物。

4. 檢查環境因素：

• 避免設備周圍產生強電磁幹擾。

• 為放大器和控製櫃提供良好的散熱條件。

結語

AL-24報警作為發那科αi係列主軸放大器常見的故障代碼，主要反映了CNC與主軸放大器之間通信的異常。通過對其含義、原因及解決方法的全麵解析，可以幫助維修人員快速定位問題並采取有效措施。與此同時，做好日常的維護和預防工作，可以顯著降低故障的發生概率，確保設備長期穩定運行。
