一、伺服操作麵板功能介紹及基本設置

1.1 麵板功能介紹

偉創伺服SD710係列的操作麵板設計簡潔明了，包括模式選擇鍵（MODE/SET）、上下調整鍵（UP/DOWN）、數據移位鍵（DATA/SHIFT）以及一些功能按鍵。通過這些按鍵，用戶可以輕鬆實現模式切換、參數設定、狀態顯示等功能。

1.2 設置密碼和參數訪問限製

為了確保伺服係統的安全性，SD710係列提供了密碼保護功能。用戶可以通過參數PnE1D的係統開關3來設置功能碼參數的訪問權限。具體步驟如下：

1. 進入輔助功能：按MODE/SET鍵選擇輔助功能，通過UP/DOWN鍵調整到Fn010。

2. 設置密碼：按DATA/SHIFT鍵約1秒鍾，進入參數設置狀態，通過UP/DOWN鍵調整參數值。設置完成後，按MODE/SET鍵確認。

1.3 點動運行實現

點動運行是伺服調試中常用的功能，SD710係列提供了JOG（速度點動）和程序JOG（位置點動）兩種模式。具體實現步驟如下：

1. JOG模式：

• 按MODE/SET鍵選擇輔助功能，調整到Fn005。

• 通過UP/DOWN鍵設置點動速度（Pn500），按MODE/SET鍵進入伺服ON狀態。

• 按UP鍵（正轉）或DOWN鍵（反轉）啟動點動運行。

2. 程序JOG模式：

• 按MODE/SET鍵選擇輔助功能，調整到Fn006。

• 設置程序JOG的相關參數（如Pn502運行模式、Pn503移動距離等）。

• 按MODE/SET鍵進入伺服ON狀態，啟動程序JOG運行。

1.4 抱閘和超程設置

抱閘設置：

• 通過參數Pn009和Pn010設置抱閘動作的相關延時時間，確保在電機停止時抱閘能夠及時動作。

超程設置：

• 通過外部限位開關連接到CN1端子的P-OT和N-OT引腳，實現正負方向的超程保護。

• 也可以在驅動器內部通過參數Pn00D.W啟用軟限位功能，設置絕對位置限位開關。

1.5 再生製動設置

再生製動是伺服係統中重要的安全保護功能。SD710係列提供了內置和外置再生製動電阻兩種選擇。用戶可以通過參數PnE0B和PnE0C設置內置製動電阻的阻值和容量。對於外置製動電阻，需要按照驅動器手冊中的接線圖進行正確連接，並通過參數設置相應的阻值。

二、外部脈衝位置模式正反轉定位控製

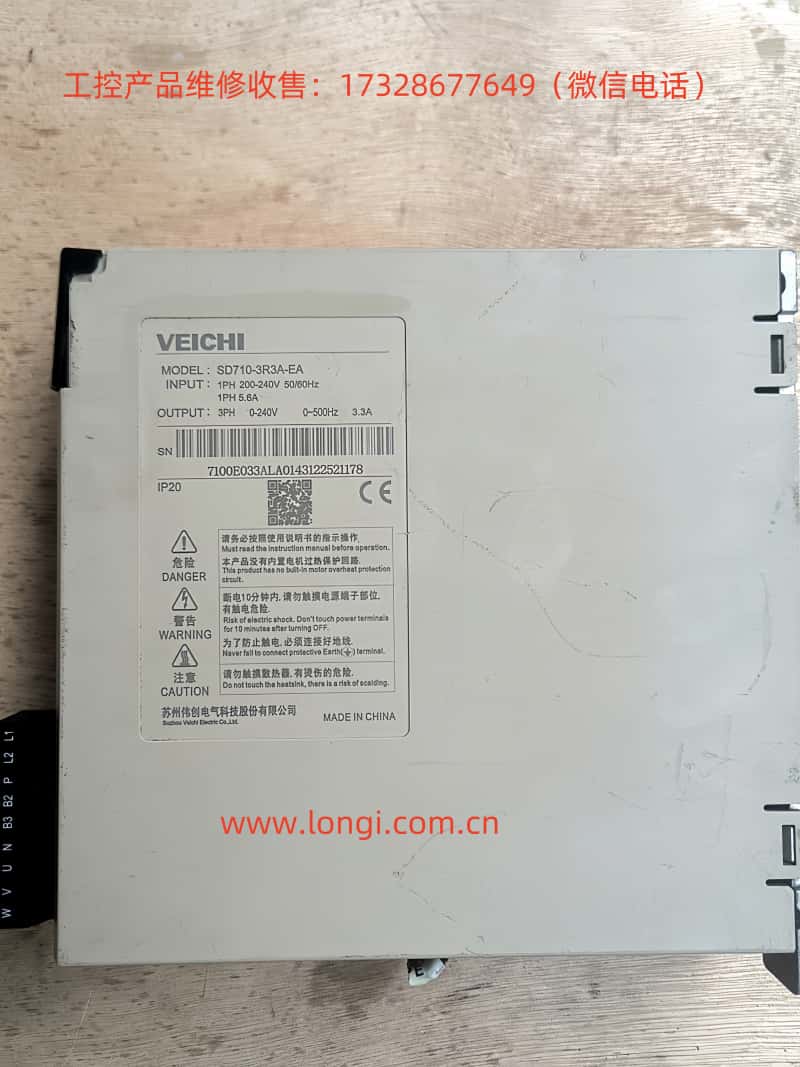

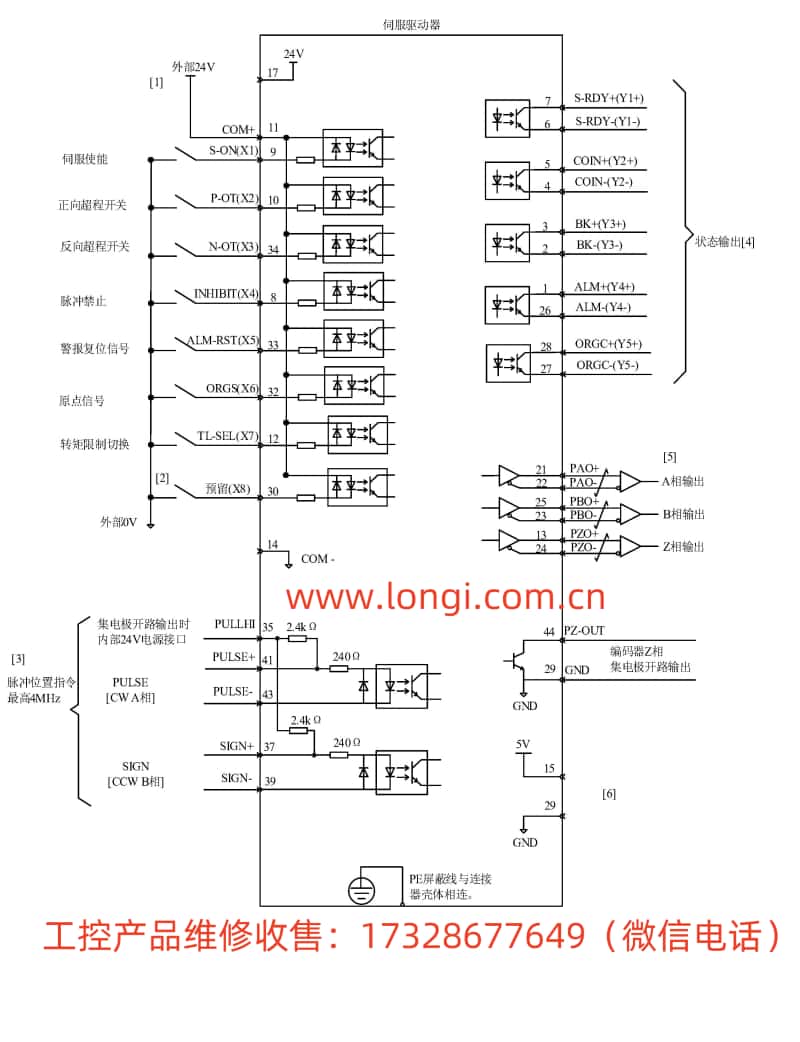

2.1 接線端子

實現外部脈衝位置模式正反轉定位控製，需要正確連接CN1端子的相關引腳。具體接線如下：

• 脈衝輸入：連接到CN1的PUL+和PUL-引腳。

• 方向輸入：連接到CN1的DIR+和DIR-引腳。

• 使能輸入：連接到CN1的S-ON引腳。

2.2 參數設置

1. 控製模式選擇：設置參數Pn000.X為0，選擇位置控製模式。

2. 位置指令源選擇：設置參數Pn200為0，選擇外部脈衝序列作為位置指令源。

3. 電子齒輪比設置：根據實際需求設置參數Pn204（分子）和Pn206（分母），確定電機每轉對應的脈衝數。

4. 點動速度設置（可選）：設置參數Pn500，以便在調試過程中使用點動功能。

完成上述設置後，即可通過外部脈衝發生器發送脈衝信號，實現伺服電機的正反轉定位控製。

三、故障代碼及解決方法

SD710係列伺服驅動器提供了豐富的故障代碼，幫助用戶快速定位問題。以下是一些常見的故障代碼及其解決方法：

• ER.020：用戶功能碼參數和校驗異常。解決方法：檢查參數設置是否正確，重新上電初始化參數。

• ER.100：驅動器過電流。解決方法：檢查電機和驅動器是否過載，檢查電機動力線是否接觸不良。

• ER.320：再生過載。解決方法：檢查再生製動電阻是否連接正確，阻值是否合適；降低負載或增大製動電阻。

• ER.400：過電壓。解決方法：檢查電源電壓是否穩定，是否超過了驅動器的額定電壓範圍。

• ER.410：欠電壓。解決方法：檢查電源電壓是否過低，確保電源電壓在驅動器允許範圍內。

對於其他故障代碼，用戶可以參考驅動器手冊中的故障代碼表，根據提示進行相應的檢查和處理。

四、總結

偉創伺服SD710係列用戶手冊提供了詳細的操作指南和參數設置說明，幫助用戶快速上手並實現高效穩定的伺服控製。通過正確設置麵板參數、連接外部端子以及及時處理故障代碼，用戶可以充分發揮SD710係列的性能優勢，滿足各種工業應用的需求。
