一、操作麵板功能介紹

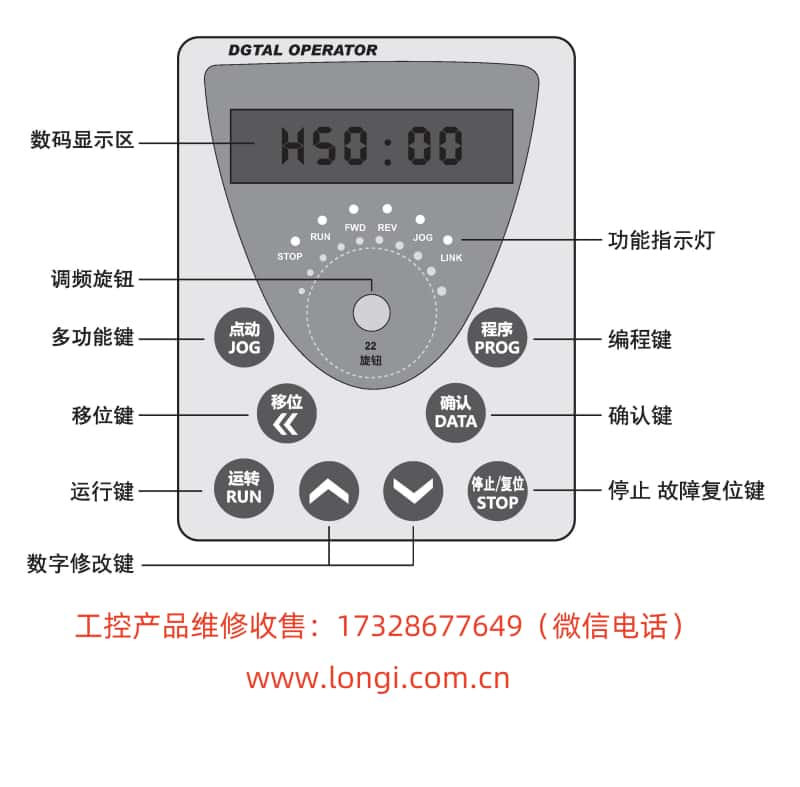

英士達-特森變頻器AE200H係列的操作麵板設計簡潔明了，便於用戶進行直觀的操作和監控。操作麵板上主要包括以下功能鍵和指示燈：

• 運行鍵（RUN）：按下此鍵，變頻器開始運行。在編程狀態下，此鍵可作為移位鍵使用。

• 正反轉切換/點動鍵（JOG）：按下此鍵，變頻器進入點動運行狀態，並可進行正反轉切換。

• 停止/複位鍵（STOP）：按下此鍵，變頻器停止運行。在故障報警後，按下此鍵可進行係統複位。

• 編程鍵（PROG）：按下此鍵，進入功能設置狀態；修改完畢後，再次按下此鍵退出設置狀態。

• 確認鍵（DATA）：在編程狀態下，按下此鍵確認功能代碼和參數內容。修改後，再次按下此鍵保存數據。

• 增加鍵（UP）和減少鍵（DOWN）：在編程狀態下，用於調整功能代碼和參數數據的數值。

• 移位鍵（<< / REV）：在編程狀態下，用於修改參數數據時的移位操作。

此外，操作麵板上還有多個指示燈，用於顯示變頻器的運行狀態，如運行指示燈（RUN）、停止指示燈（STOP）、正轉指示燈（FWD）、反轉指示燈（REV）等。

二、密碼設置與參數訪問限製

為了保護變頻器的設置參數不被隨意更改，AE200H係列變頻器提供了密碼設置功能。用戶可以通過設置密碼來限製對變頻器參數的訪問和修改。具體步驟如下：

1. 設置密碼：進入編程狀態，找到用戶密碼參數（如P.089），設置一個非零的數值作為密碼。

2. 輸入密碼：在需要修改參數時，係統會提示輸入密碼。隻有輸入正確的密碼，才能進入參數修改界麵。

3. 消除密碼：如需消除密碼，隻需將用戶密碼參數的值重新設為0即可。

此外，AE200H係列變頻器還提供了參數訪問限製功能。用戶可以根據需要，設置不同的訪問等級，以限製不同用戶對變頻器參數的訪問權限。

三、參數初始化

如果用戶需要將變頻器恢複到出廠設置，可以進行參數初始化操作。具體步驟如下：

1. 進入編程狀態。

2. 找到恢複出廠設置參數（如P.XXX，具體編號請參考用戶手冊），將其值設為1。

3. 按下確認鍵保存設置，並重啟變頻器。

重啟後，變頻器將恢複到出廠設置狀態，所有用戶設置的參數將被清除。

四、端子正反轉與外部電位器給定調速

AE200H係列變頻器支持通過外部端子控製電機的正反轉，並通過外部電位器給定調速。具體設置和接線方法如下：

1. 端子正反轉

• 設置參數：無需特殊設置，隻需確保接線正確即可。

• 接線方法：將正轉控製端子（如S1）和反轉控製端子（如S2）分別連接到控製回路的相應觸點上。通過控製這兩個觸點的通斷，可以實現電機的正反轉和停止。

2. 外部電位器給定調速

• 設置參數：找到調速方式選擇參數（如P.XXX），將其值設為外部給定。

• 接線方法：將外部電位器的輸出端連接到變頻器的調速輸入端子上（如AI1或AI2）。通過調整電位器的阻值，可以改變變頻器的輸出頻率，從而實現電機的調速。

五、故障代碼與解決方案

AE200H係列變頻器具有完善的故障診斷功能。當變頻器出現故障時，會在顯示屏上顯示相應的故障代碼。以下是一些常見的故障代碼及其含義和解決方案：

1. OC1/OC2/OC3：加速/減速/恒速時過電流。

• 含義：變頻器輸出電流超過額定值。

• 解決方案：檢查電機負載是否過大，檢查電源線路是否接觸良好，檢查變頻器參數設置是否合理（如加減速時間、過載保護等）。

2. OU1/OU2/OU3：加速/減速/恒速時過電壓。

• 含義：變頻器輸入電壓過高或製動電阻損壞。

• 解決方案：檢查電源電壓是否穩定，檢查製動電阻是否損壞或接線不良。

3. UV：母線欠壓。

• 含義：變頻器輸入電壓低於額定電壓。

• 解決方案：檢查電源電壓是否正常，檢查電源線路是否接觸良好。

4. OL1：電機過載。

• 含義：電機負載過大或電機參數設置不正確。

• 解決方案：檢查電機負載是否過大，檢查電機參數設置是否正確（如額定電流、功率等）。

5. OH2：變頻器過熱。

• 含義：變頻器內部溫度過高。

• 解決方案：檢查變頻器安裝環境是否通風良好，檢查散熱風扇是否運轉正常。

六、總結

本文詳細介紹了英士達-特森變頻器AE200H係列的操作指南，包括操作麵板功能介紹、密碼設置與參數訪問限製、參數初始化、端子正反轉與外部電位器給定調速、故障代碼與解決方案等方麵的內容。希望能夠幫助用戶更好地了解和使用該係列變頻器，確保其高效、穩定運行。
