一、操作麵板功能介紹
德力西變頻器CDI-EM60/CDI-EM61係列配備了直觀易用的操作麵板，使用戶能夠輕鬆進行參數設置和監控。以下是關鍵功能的介紹：
1.1 簡易內部繼電器編程功能
簡易內部繼電器編程功能允許用戶通過邏輯編程實現複雜控製邏輯。使用此功能需要設置以下參數：
P3.2.00：中間延時繼電器控製，選擇繼電器由哪個控製字決定。
P3.2.01至P3.2.06：設置各中間延時繼電器的控製邏輯。
P3.2.12至P3.2.21：設置各繼電器的接通和斷開延時時間。
P3.2.22：設置中間繼電器的有效狀態（取反或不取反）。
1.2 內部定時器功能
內部定時器功能提供了定時信號輸出，可用於定時控製。需要設置的參數包括：
1.3 內部運算模塊功能
內部運算模塊功能允許用戶進行簡單的數學運算，並將結果用於控製或顯示。需要設置的參數有：
P3.2.26：運算模塊控製，選擇運算類型（加、減、乘、除等）。
P3.2.27：運算整定係數屬性，設置整定係數的位數。
P3.2.28至P3.2.33：設置運算的輸入地址和整定係數。
1.4 參數初始化設置
參數初始化設置可以將變頻器參數恢複到出廠默認值。設置方法如下：
1.5 密碼設置
為保護參數不被隨意修改，可以設置密碼。設置方法如下：
二、端子正反轉控製和外部電位器調速
2.1 端子正反轉控製

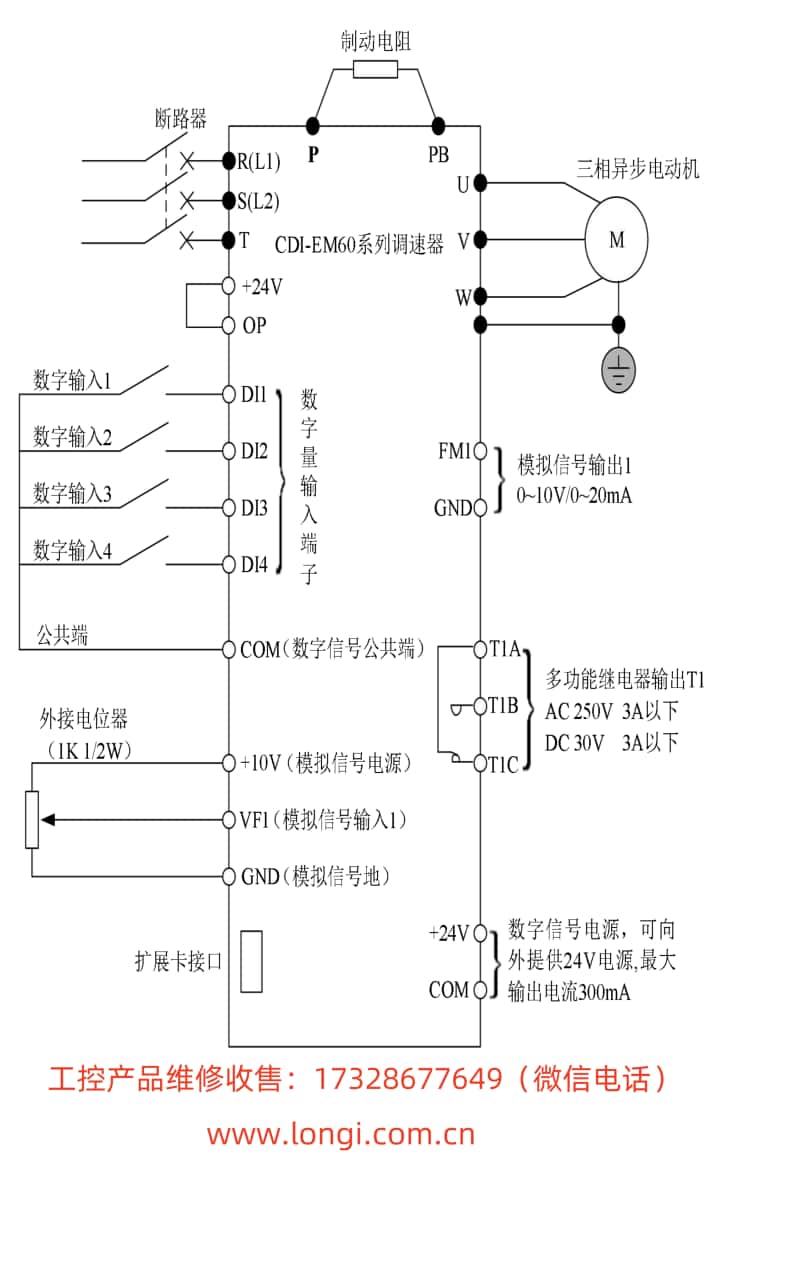

要實現端子正反轉控製，需要接線到DI1、DI2、DI3等數字量輸入端子，並設置相應功能碼。接線和設置如下：
2.2 外部電位器調速
外部電位器調速通過模擬量輸入端子VF1實現。接線和設置如下：
三、故障代碼含義分析和解決方法
德力西變頻器具有完善的故障診斷功能，通過顯示故障代碼幫助用戶快速定位問題。以下是一些常見故障代碼及其解決方法：
Err10：電機過載。檢查電機是否過載，調整電機過載保護參數（如 P1.0.24 和 P1.0.25）。
Err11：輸入缺相。檢查輸入電源是否缺相，確保電源質量。
Err12：輸出缺相。檢查輸出線路和電機連接是否正常。
Err14：通訊異常。檢查通訊線路和通訊參數設置（如 P4.1.00 至 P4.1.07）。
Err21 和 Err22：用戶自定義故障1和2。檢查多功能端子或PLC編程中定義的故障條件是否滿足，並相應處理。
對於無法自行解決的故障，建議聯係德力西變頻器技術支持或專業維修人員。
四、總結
德力西變頻器CDI-EM60/CDI-EM61係列手冊提供了詳盡的操作指南和參數設置說明，使用戶能夠充分利用變頻器的各項功能。通過本文的介紹，用戶可以了解到操作麵板的關鍵功能、端子控製和外部調速的設置方法，以及故障代碼的診斷和解決方法。希望這份用戶指南能夠幫助用戶更好地使用和維護德力西變頻器。
