SEW伺服MDX60B/MDX61B係列使用指南及故障F196.4解析

SEW伺服驅動器MDX60B/MDX61B係列，以其卓越的性能和穩定性，在工業自動化領域占據重要位置。本指南旨在為用戶提供詳盡的操作指南及故障處理方法，特別是針對F196.4故障代碼的解析。

一、操作麵板DBG60B的功能與操作

功能概述

• 狀態顯示：實時展示伺服驅動器的運行狀態、報警信息及關鍵參數。

• 參數設置：允許用戶根據需求調整驅動器參數，優化設備性能。

關鍵操作

• 散熱片溫度與運行時間顯示：進入“菜單”→選擇“參數”→啟用相關監控項，便於用戶監控設備狀態。

• 恢複出廠設置：進入“菜單”→選擇“恢複出廠設置”，快速重置設備參數至出廠狀態。

• 密碼設置與參數鎖定：設置密碼並啟用參數鎖定功能，防止未經授權的修改，保障設備安全。

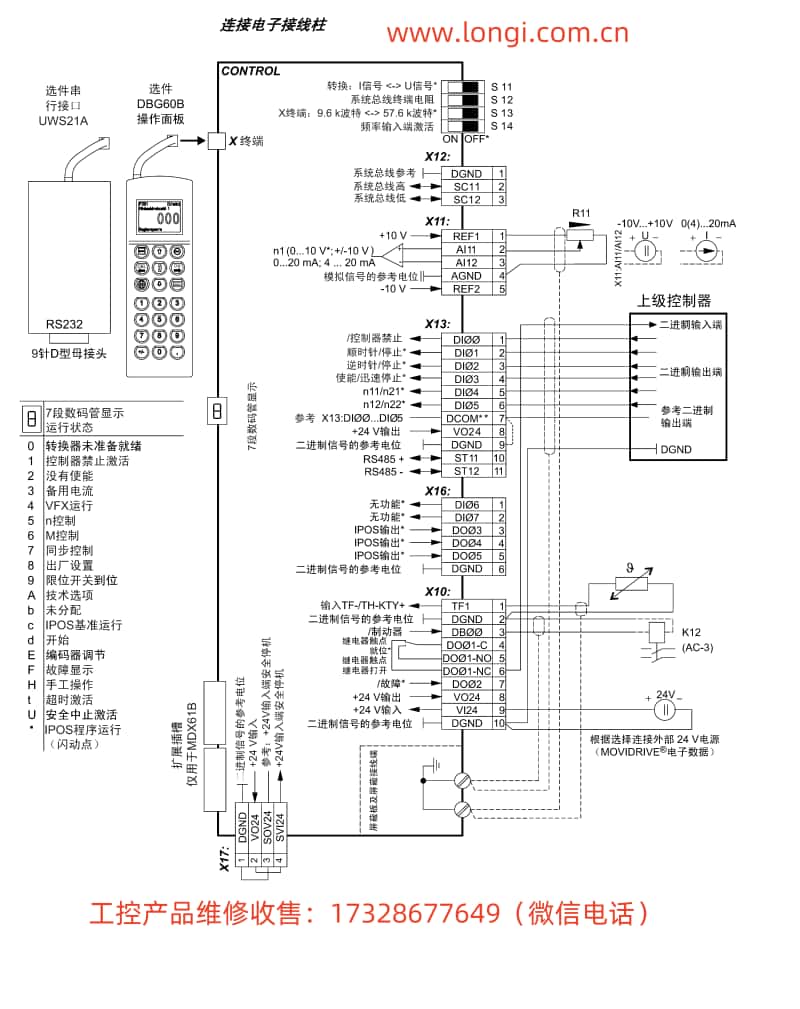

二、外部端子控製與調速設置

正反轉控製

• 接線：將外部按鈕或開關連接至數字輸入端子（如X10-X12），實現正反轉控製。

• 參數配置：在“菜單”中設置“控製方式”為“外部控製”，並映射相應端子信號。

模擬量調速

• 接線：將外部電位器連接至模擬量輸入端子（如X13），通過調節電位器改變輸入信號，從而控製電機轉速。

• 參數配置：在“菜單”中設置“調速方式”為“模擬輸入調速”，並選擇正確的輸入端子和信號範圍。

三、常見故障代碼及處理方法

F0001 - 過載保護

• 可能原因：負載過重。

• 解決方法：減輕負載或調整驅動器輸出功率。

F0102 - 電機過熱

• 可能原因：電機冷卻不良。

• 解決方法：檢查冷卻係統，確保空氣流通順暢。

F0203 - 編碼器信號丟失

• 可能原因：編碼器連接故障。

• 解決方法：檢查編碼器連接，確保信號線穩固無損。

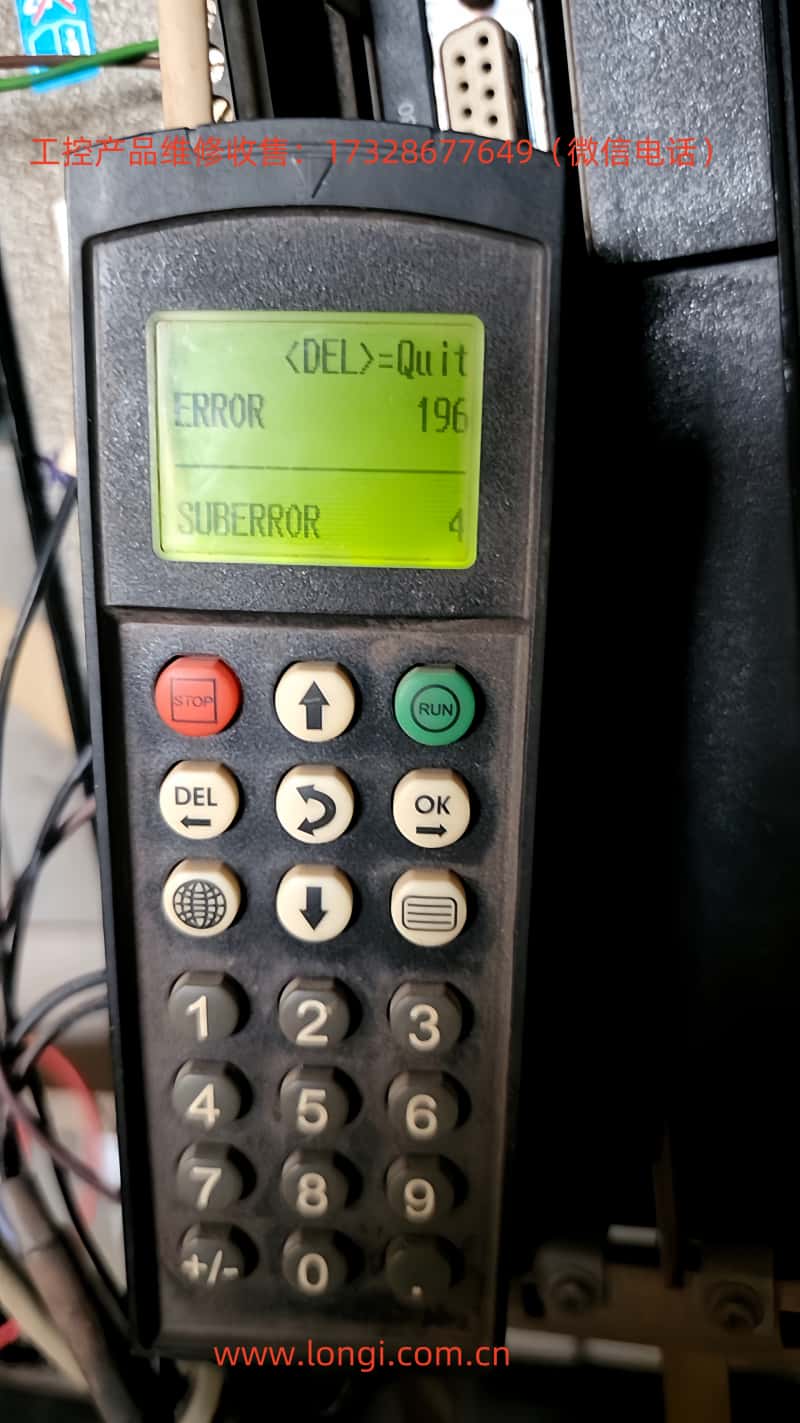

四、F196.4故障解析與修理

故障描述

• F196.4故障代碼指示“逆變器耦合參考電壓”問題，通常由於逆變器內部耦合電路故障導致。

可能原因

• 耦合模塊電源故障。

• 電路元件老化或損壞。

• 外部電源不穩定。

解決方法

1. 檢查耦合模塊：確認模塊連接良好，無損壞跡象。

2. 測量電壓：使用專業工具檢測耦合模塊輸出電壓，確保其穩定且符合規格。

3. 更換故障部件：若確認模塊損壞，及時更換。

4. 檢查電源穩定性：確保外部電源供應穩定可靠。

注意：若以上方法無法解決問題，建議聯係SEW-EURODRIVE技術支持獲取專業幫助。

總結

SEW伺服MDX60B/MDX61B係列以其強大的功能和靈活性，成為自動化控製領域的優選。通過合理操作與有效維護，可充分發揮其性能優勢。對於F196.4等常見故障，用戶應掌握基本的解析與修理方法，以確保設備穩定運行。在遇到複雜問題時，及時尋求專業支持是明智之選。
