1. 操作麵板功能介紹及本地啟動和調速方法

1.1 操作麵板功能
ABB DCS550直流調速器的操作麵板主要用於本地操作和監控，其功能包括：

• 啟動/停止鍵：用於控製驅動器的啟動和停止。

• 導航鍵：用於選擇菜單和參數。

• 確認鍵（Enter）：用於確認所選菜單或參數設置。

• 顯示屏：顯示驅動器狀態、故障代碼、參數值和設定值。

• LOC/REM鍵：切換本地和遠程控製模式。

• 轉速調節旋鈕：用於調節電機轉速。

1.2 本地啟動和調速

1. 進入本地模式：按下麵板上的LOC/REM鍵，確保驅動器處於本地模式（LOC顯示在屏幕上）。

2. 啟動驅動器：按下“啟動鍵”。如果啟動正常，顯示屏將顯示運行狀態和當前速度。

3. 調速方法：通過轉速調節旋鈕調整目標速度。驅動器根據設定值控製電機速度。

1.3 勵磁回路參數設置

• FldCtrlMode (44.01)：選擇勵磁控製模式（如電壓控製模式）。

• FldVoltMax (44.02)：設置勵磁電壓的最大值。

• FldCurrMax (44.03)：設置勵磁電流的最大值。

• FldRef (44.04)：設置勵磁參考值。

1.4 電樞回路參數設置

• ArmCtrlMode (50.01)：選擇電樞電流控製模式。

• ArmVoltMax (50.02)：設置電樞電壓的最大值。

• ArmCurrMax (50.03)：設置電樞電流的最大值。

1.5 速度反饋回路參數設置

• SpeedCtrlMode (60.01)：選擇速度控製模式。

• SpeedRef (60.02)：設置速度參考值。

• SpeedFb (60.03)：檢查速度反饋信號是否正常。

1.6 參數自整定設置

1. 進入參數自整定模式：通過參數TuningMode (70.01)進入自整定。

2. 啟動整定：根據提示啟動驅動器，驅動器將自動測量電機特性並優化參數。

3. 完成整定：自整定完成後，檢查參數是否正常保存。

1.7 風扇參數設置

• MotFanCtrl (10.06)：啟用或禁用風扇控製。

• FanRunTime (10.07)：設置風扇運行時間。

• FanStopTime (10.08)：設置風扇停止後的延遲時間。

2. 實現遠程控製的正反轉

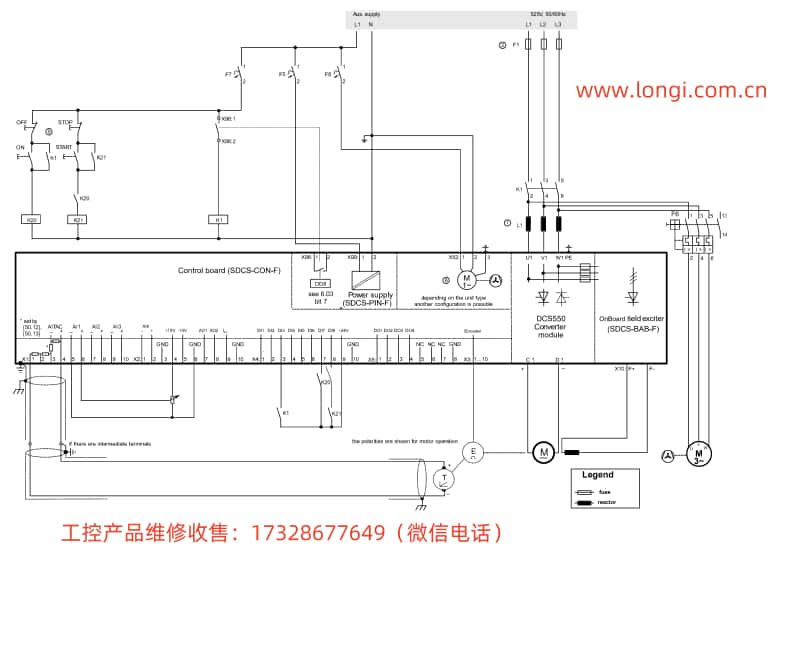

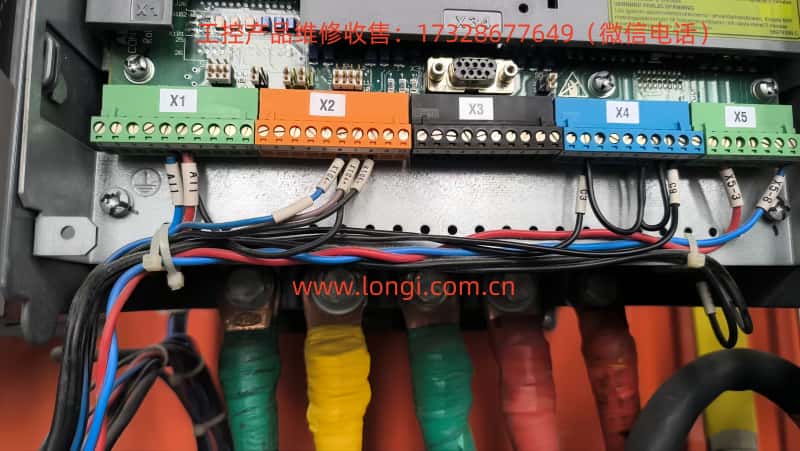

2.1 遠程控製接線

• 啟動/停止信號：接線至數字輸入端子（如X4上的DI1和DI2）。

• 正轉/反轉信號：接線至數字輸入端子（如DI3用於正轉，DI4用於反轉）。

• 速度參考信號：通過模擬輸入端子（如X2上的AI1或AI2）輸入電壓或電流信號。

• 狀態信號輸出：驅動器運行狀態通過數字輸出端子（如X5上的DO1）反饋。

2.2 參數設置

1. 切換為遠程模式：設置參數CommandSel (10.01)為“MainCtrlWord”。

2. 配置正反轉功能：設置RunMode (20.01)為“Forward/Reverse”。配置DI端子的邏輯功能（如DI3為正轉信號，DI4為反轉信號）。

3. 速度參考設置：設置參數Ref1Sel (11.03)為“Analog Input 1”。

4. 確認遠程啟動條件：確保所有啟用信號正常接入，例如DI1為“啟動”，DI2為“停止”。

3. 故障代碼及其含義與解決方法

3.1 常見故障代碼

• F1：過電流保護。原因：電機短路、電樞電流過大。解決方法：檢查電機和電樞回路是否有短路，降低負載。

• F2：過電壓保護。原因：電源電壓過高或製動失效。解決方法：檢查電網電壓，測試製動單元功能。

• F3：欠電壓保護。原因：電源電壓不足。解決方法：檢查電網供電質量，確保輸入電壓正常。

• F4：過溫保護。原因：驅動器或電機過熱。解決方法：檢查冷卻風扇是否正常運行，清理散熱器。

• F5：速度反饋故障。原因：測速裝置故障或信號丟失。解決方法：檢查速度反饋回路，修複測速裝置。

3.2 故障處理流程

1. 查看故障代碼：在操作麵板上查看顯示的故障代碼。

2. 分析故障原因：根據手冊中的故障代碼說明定位問題。

3. 執行故障處理：根據問題來源采取相應措施，例如更換故障部件或調整參數。

4. 故障清除：故障解決後，通過麵板上的複位鍵清除故障記錄。

4. 總結
