華中數控 HNC-210B 主軸不能啟動與“係統顯示低電平但繼電器吸合”故障的診斷方法——基於 PLC/PMC 點位定義、急停鏈路與 XS91 主軸接口的實戰分析

一、故障背景與問題本質

華中數控 HNC-210B 是較早期的一體式 CNC 控製係統，常見於磨床、車床、專機和改造設備。該係統內部集成 CNC、PMC/PLC、麵板鍵盤、機床 I/O、主軸控製接口、進給軸接口等功能。與普通 PLC 控製櫃不同，HNC-210B 的很多機床動作並不是由外部 PLC 獨立控製，而是由 CNC 內部的 PMC/PLC 邏輯完成。

在維修過程中，經常會遇到類似現象：

機床主軸停止後仍低速轉動；
現場繼電器持續吸合，但係統診斷界麵顯示某個輸出點為低電平；
主機屏幕顯示“出錯”或“驅動未準備好”；
在 MDI 中輸入 M03 S100 後，屏幕顯示 M=3、S=100，但主軸實際不啟動；
客戶認為“某個點壞了”，要求修改 CNC 內部 PLC/PMC 的輸入輸出點位。

這類故障最容易誤判。很多維修人員會直接懷疑主軸變頻器、繼電器、CNC 輸出板或麵板按鍵損壞，但 HNC-210B 的主軸動作鏈路比較長，必須先把“命令、PMC信號、輸出點、接口電壓、外部繼電器、變頻器端子”分層拆開檢查。

本案例的核心不是簡單的“主軸壞了”，而是要回答三個問題：

第一，M03 主軸啟動命令有沒有被 CNC 接收？
第二，CNC 有沒有把主軸正轉請求送給 PMC/PLC？
第三，PMC/PLC 有沒有把 Y1.0、Y1.2 等主軸輸出點送到 XS91 接口？

隻有把這三層分清楚，才能判斷是 PLC 邏輯聯鎖、I/O 點位配置錯誤、輸出硬件損壞，還是外部繼電器或變頻器回路問題。

二、HNC-210B 主軸控製鏈路的基本結構

HNC-210B 的主軸控製一般不是“按下主軸按鈕後端子直接輸出”這麽簡單，而是經過以下鏈路：

MDI 指令或麵板主軸按鍵
→ CNC 內部主軸命令狀態
→ CNC 輸出到 PMC 的 F 信號
→ PMC/PLC 梯形邏輯或標準 PLC 配置邏輯
→ Y 輸出點
→ XS91 主軸接口
→ 外部繼電器、變頻器啟動端子、模擬量速度給定
→ 主軸電機運行

其中最關鍵的是：

F 信號：CNC 輸出給 PMC/PLC 的狀態或命令。
G 信號：PMC/PLC 輸入給 CNC 的狀態或鎖定信號。
X 信號：機床輸入點。
Y 信號：機床輸出點。
R、P、B 等：內部繼電器、參數或輔助變量。

在這個係統裏，主軸相關信號通常包括：

F06.4：主軸伺服使能請求；
F06.7：主軸正轉請求；
F07.0：主軸反轉請求；
F07.4：CNC 報警狀態；
G01.2：主軸鎖；
Y1.0：主軸正轉輸出；
Y1.1：主軸反轉輸出；
Y1.2：主軸使能輸出；
Y[12]、Y[13]：主軸模擬量速度給定相關數據。

當 MDI 頁麵顯示 M=3、S=100 時，隻能說明 M03 S100 已經進入 CNC 當前狀態，並不代表 Y1.0 一定輸出。真正要判斷主軸是否被 CNC 放行，需要看 F06.7 是否變為 1；要判斷 PMC 是否真正驅動外部端子，需要看 Y1.0、Y1.2 是否變為 1；要判斷接口硬件是否正常，還必須到 XS91 端子實測。

三、先處理急停鏈路，否則所有主軸測試都不可靠

在台架維修 HNC-210B 時，首先必須解除急停。否則主軸、軸移動、部分輸出點和模擬量都可能被係統聯鎖，測試結果不可靠。

本機麵板上有急停按鈕，同時後部 XT1 端子也有外部急停輸入。XT1 端子圖中：

1—2：電源關；
3—4：電源開；
5—6：急停第一組常閉觸點；
7—8：急停第二組常閉觸點。

台架測試時，1—2、3—4 一般不用接。屏幕已經能點亮，說明主機供電和啟動條件已滿足。真正要處理的是 5—6、7—8 兩組急停回路。

急停按鈕正常釋放時，5—6 應導通，7—8 也應導通。台架測試時可以分別短接：

XT1-5 ↔ XT1-6
XT1-7 ↔ XT1-8

注意不能把 5、6、7、8 四個端子全部混接在一起，而應按兩組常閉觸點分別短接。

除此之外，HNC-210B 還可能通過手持單元接口 XS8 檢測急停。若現場沒有插手輪或手持盒，係統可能一直處於急停狀態。常見處理方法是用 DB25 插頭在 XS8 上短接手持急停輸入，例如 X8.7 與 24VG。實際台架中還發現，短接 XS10 的 X1.7 與 24VG 後，係統急停解除。這說明該機床 PLC 把 X1.7 定義為外部運行允許或急停複位相關輸入。

此處要特別注意：短接隻是台架診斷手段，不代表最終維修方案。最終裝回機床時，必須恢複原機安全回路，不能長期用簡單短線替代急停鏈。

四、“X/Y/Z 軸驅動未準備好”報警與主軸測試的關係

急停解除後，係統可能出現：

25：X軸驅動未準備好；
26：Y軸驅動未準備好；
27：Z軸驅動未準備好。

這通常是因為台架狀態下沒有連接 X、Y、Z 伺服驅動器，係統沒有收到軸準備好反饋。HNC-210B 的進給軸接口 XS30、XS31、XS32 等會接收各軸驅動準備好、報警、編碼器或脈衝方向相關信號。若驅動器不在現場，CNC 報警是正常現象。

但是，主軸理論上可以單獨測試。主軸接口 XS91 與進給軸接口是獨立硬件通道。不能簡單認為“X/Y/Z 未準備好，所以主軸接口一定無法測試”。實際判斷要看 PLC 邏輯是否把 CNC 總報警 F07.4 串入主軸啟動條件。

若 F07.4=1，而 F06.7=0，即使 MDI 顯示 M=3，也說明 CNC 沒有真正向 PMC 發出主軸正轉請求。此時主軸不啟動不是 XS91 端子先壞，而是正常啟動路徑被報警狀態或 PLC 聯鎖擋住。

所以在維修中要區分兩件事：

一是“正常機床邏輯下主軸能不能啟動”；
二是“主軸輸出硬件本身能不能單獨測試”。

前者受報警、急停、主軸鎖、進給軸準備好、機床模式、保護門、液壓、潤滑等條件影響；後者可以通過強製輸出、LED 測試燈、萬用表測量來驗證。

五、XS91 主軸接口的關鍵端子

HNC-210B 的主軸控製重點在 XS91 接口。維修時必須先搞清楚 XS91 不是 26 針接口，而是主軸專用 DB15 接口。關鍵端子如下：

1腳：AOUT1，-10V～+10V 模擬量輸出；
2腳：AGND，模擬地；
3腳：+24V；
4腳：Y1.0，主軸正轉；
5腳：Y1.2，主軸使能；
8腳、10腳：24VG；
9腳：AOUT2，0～+10V 模擬量輸出；
12腳：Y1.1，主軸反轉；
13腳：Y1.3，主軸定向；
14腳：X3.3，定向完成輸入；
15腳：X3.2，零速到達輸入。

其中最常用的是：

Y1.0：主軸正轉輸出；
Y1.1：主軸反轉輸出；
Y1.2：主軸使能輸出；
AOUT1/AOUT2：主軸速度給定模擬量。

如果客戶反饋“係統顯示低電平，但繼電器仍吸合”，重點要測 Y1.0 或 Y1.2。若客戶反饋“主軸停止後仍低速轉”，重點要測 AOUT1/AOUT2 在 M05 後是否真正回到 0V。

六、正確的台架接線測試方法

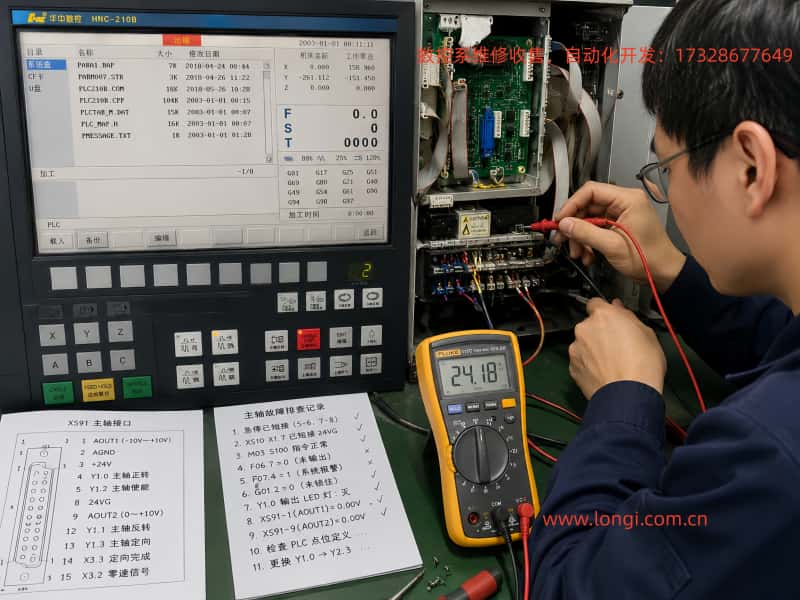

台架測試時，嚴禁直接接電機、變頻器動力端、接觸器線圈或現場未知回路。應該先用 24V LED 測試燈和萬用表。

測試 Y1.0 主軸正轉輸出：

XS91-3腳 +24V
→ 24V LED 測試燈
→ XS91-4腳 Y1.0

測試 Y1.2 主軸使能輸出：

XS91-3腳 +24V
→ 24V LED 測試燈
→ XS91-5腳 Y1.2

這種接法適用於常見 NPN 下拉型輸出。輸出動作時，Y 點拉向 24VG，LED 燈點亮。輸出不動作時，LED 燈熄滅。

測試模擬量時：

萬用表直流電壓檔；
紅表筆接 XS91-1腳，黑表筆接 XS91-2腳，測 AOUT1；
紅表筆接 XS91-9腳，黑表筆接 XS91-2腳，測 AOUT2。

注意 AGND 不要隨意與 24VG 或機殼地短接。模擬量地和數字量地在係統內部可能有不同處理方式，亂短接可能引入故障或損壞輸出。

測試記錄應至少包括：

M03 S100 時，XS91-1 對 2 的電壓；
M03 S100 時，XS91-9 對 2 的電壓；
M05 後，XS91-1 對 2 的電壓；
M05 後，XS91-9 對 2 的電壓；
Y1.0 LED 是否點亮；
Y1.2 LED 是否點亮。

正常情況下，M03 後主軸正轉輸出應有動作，模擬量應隨 S 值產生對應電壓；M05 後正轉輸出應斷開，模擬量應接近 0V。若 M05 後仍有明顯模擬電壓，例如幾百毫伏到 1V 以上，某些變頻器可能會出現低速爬行。

七、狀態診斷：為什麽 M03 輸入後主軸仍不啟動

在案例中，MDI 輸入 M03 S100 後，屏幕顯示：

M = 3
S = 100

這說明 M03 指令已經被 CNC 接收。但進入狀態顯示後發現：

F[006] = 0000H
F[007] = 0F1AH

按位解析可得：

F06.4 = 0，主軸使能請求未發出；
F06.7 = 0，主軸正轉請求未發出；
F07.4 = 1，CNC 當前有報警。

這說明雖然界麵顯示 M=3，但 CNC 並沒有向 PMC 輸出主軸正轉請求。因此 PLC 不會驅動 Y1.0，XS91 也不會輸出主軸正轉信號。

同時檢查 G 狀態：

G[000] = 0000H
G[001] = 0000H

由此可排除 G01.2 主軸鎖。若 G01.2=1，係統會鎖住主軸，正轉、反轉、定向等命令不執行。但該案例中 G01.2=0，說明 PMC 沒有主動發出主軸鎖信號。

因此，當前主軸不啟動的邏輯判斷是：

M03 已進入 CNC 狀態；
G01.2 沒有鎖主軸；
但 F07.4 存在 CNC 報警；
F06.7 沒有輸出主軸正轉請求；
Y1.0、Y1.2 自然不會動作。

這說明正常 M03 啟動路徑被係統報警或機床聯鎖條件阻斷。此時不能直接判定 XS91 輸出硬件損壞，必須進一步通過強製 Y 輸出或點位配置測試驗證硬件。

八、為什麽找不到傳統“梯形圖界麵”

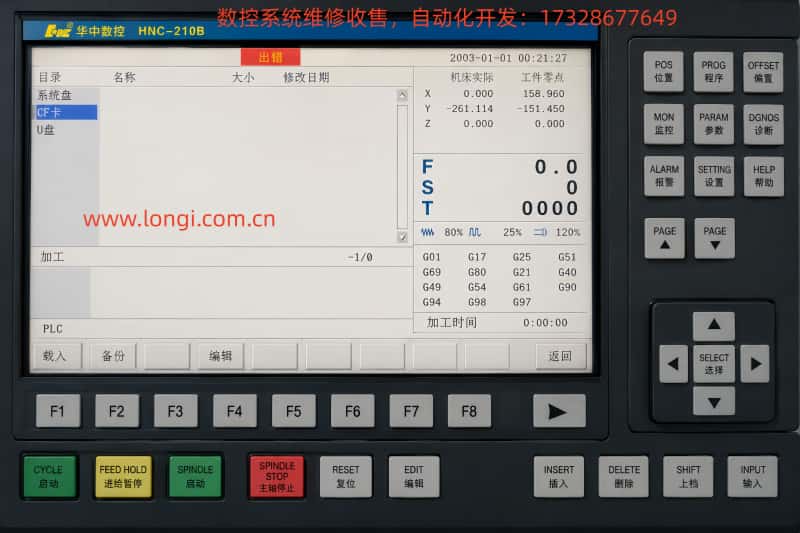

很多維修人員習慣於在 CNC 屏幕裏找“梯圖監控”“梯圖診斷”“在線強製”等界麵。但在某些 HNC-210B 係統上，進入“診斷”菜單後隻能看到：

報警顯示；
故障曆史；
伺服調試；
版本；
加工信息；
輸入輸出；
狀態顯示。

即使按 PgDn，也不會出現梯圖監控。這並不一定表示沒有 PLC，而是 PLC 功能入口不在診斷菜單裏。

在該案例中，正確入口在：

設置
→ PLC
→ 輸入口令 HIG
→ PLC 文件管理或標準 PLC 配置係統

進入後可以看到係統盤、CF卡、U盤，以及一組 PLC 文件：

PLC210B.COM
PLC210B.CPP
PLCTAB_M.DAT
PLC_MAP.H
PMESSAGE.TXT
PARA1.BAP
PARM007.STR

這些文件說明係統內部確實存在 PLC 程序和配置數據。

其中：

PLC210B.COM：可能是編譯後的 PLC 運行文件，不能隨便修改；
PLC210B.CPP：可能是 PLC 源文件或類 C 配置源文件；
PLCTAB_M.DAT：可能與標準 PLC 的 I/O 點位表相關；
PLC_MAP.H：可能包含 PLC 點位映射定義；
PMESSAGE.TXT：可能是 PLC 報警或提示信息文本。

這類老係統不一定像西門子或三菱 PLC 那樣直接顯示完整梯形圖。它可能采用“標準 PLC 配置係統 + PLC 文件 + 點位映射表”的方式工作。用戶可在屏幕上修改標準 I/O 點定義，而完整源程序編輯可能需要華中專用工具、CF卡文件或廠家工程文件。

九、標準 PLC 配置係統中的“外部 I/O 點定義”

輸入 HIG 後進入“標準 PLC 配置係統”，可以看到多個配置頁麵：

主軸係統選項；
進給驅動選項；
機架功能選項；
其他功能選項；
主軸換擋；
外部 I/O 點定義。

其中“外部 I/O 點定義”最重要。客戶說的“改裏麵點位”，大概率指的就是這一類配置表，而不是傳統意義上的梯形圖修改。

表格裏通常有：

外部運行允許；
SV電源ON；
X軸驅動報警；
Y軸驅動報警；
Z軸驅動報警；
X軸準備好；
Y軸準備好；
Z軸準備好；
主軸正轉；
主軸停止；
主軸反轉；
主軸使能；
主軸定向；
主軸零速；
主軸速度到達；
冷卻、潤滑、液壓、氣源、刀庫等信號。

每一項通常對應：

輸入點：組、位、有效；
輸出點：組、位、有效。

含義如下：

組：X 或 Y 的組號；
位：0～7 的位號；
有效：H 或 L，表示高有效或低有效。

例如：

輸出點組=1，位=0，表示 Y1.0；
輸出點組=1，位=2，表示 Y1.2；
輸入點組=9，位=0，表示 X9.0；
輸入點組=1，位=7，表示 X1.7。

如果主軸正轉原來定義在 Y1.0，而 Y1.0 輸出硬件損壞，就可以考慮把“主軸正轉”的輸出點改到某個備用 Y 點，同時把外部接線從 XS91 或原輸出端轉移到新的物理端子。僅改軟件不改線，或僅改線不改軟件，都不會真正修複。

十、改點位前必須先確認輸出點是否真的壞

在修改點位前，必須先完成硬件驗證。否則可能把一個正常點改走，反而增加新故障。

判斷 Y 輸出是否壞，可以用以下方法：

第一，狀態顯示中查看 Y 點。
例如 Y[001] = 00000000B 表示 Y1.0～Y1.7 全部為 0。若係統顯示 Y1.0=0，但 XS91-4 仍能讓繼電器吸合，可能存在輸出級漏電、晶體管擊穿、外部回灌或接線錯誤。

第二，用 LED 測試燈測 Y 點。
將 LED 接在 +24V 與 Y 輸出點之間。若 Y 狀態為 0，LED 應滅；若 Y 狀態為 1，LED 應亮。

第三，斷開外部負載測試。
若接上客戶繼電器時異常，斷開外部繼電器後 LED 正常，說明外部回路可能有回灌、繼電器線圈殘壓、並聯吸收器漏電或變頻器端子電源串入。

第四，測模擬量殘留。
M05 後 AOUT1/AOUT2 應接近 0V。若停止後模擬量仍有明顯電壓，可能導致變頻器收到速度給定而低速運行。

第五，檢查點位配置。
若標準 PLC 配置中主軸正轉、主軸使能已經被定義到其他輸出點，而維修人員誤以為是 Y1.0，就會出現“查錯點”的問題。

十一、修改主軸點位的正確原則

如果最終確認某個輸出點損壞，例如 Y1.0 漏電或不能輸出，可以通過標準 PLC 配置係統改點。原則如下：

第一，先備份文件。
在係統盤、CF卡或U盤中，優先備份：

PLC210B.COM
PLC210B.CPP
PLCTAB_M.DAT
PLC_MAP.H
PMESSAGE.TXT
相關參數文件

沒有備份前，不建議執行“載入”“編輯保存”等操作。

第二，確認當前主軸點位。
在外部 I/O 點定義表中找到：

主軸正轉；
主軸反轉；
主軸使能；
主軸停止；
主軸定向；
主軸零速；
主軸速度到達。

記錄每個功能對應的輸入點、輸出點、有效電平。

第三，選擇備用輸出點。
備用點必須滿足：

在配置表中未被其他功能占用；
物理端子可接線；
輸出類型和原輸出一致；
負載電流不超過 CNC 輸出能力；
有相同公共端和電源參考。

第四，修改組/位/有效。
例如把主軸正轉從 Y1.0 改為 Y2.3，就應把輸出點組改為 2，位改為 3，有效電平保持與原邏輯一致。若有效電平改錯，可能出現主軸反邏輯動作，風險極高。

第五，實際接線同步修改。
原來接在 Y1.0 的繼電器線圈或變頻器啟動線，必須移到新的物理輸出端。點位軟件改動和外部接線必須一一對應。

第六，保存、重啟、測試。
保存配置後，一般需要重啟 CNC 或重新加載 PLC 配置。重啟後要重新檢查急停、報警、Y 狀態、XS91 或備用輸出端實際動作，再接外部負載。

十二、客戶原故障的可能原因分析

客戶描述為：

某個點有信號過去，繼電器持續吸合；
係統顯示低電平；
主機端顯示和發出的信號不一致；
主軸停止後仍保持低轉速；
更換過新變頻器，變頻器沒問題。

結合本次診斷，可形成以下判斷：

第一，不能隻看變頻器。
如果主軸停止後仍轉，原因可能是啟動繼電器沒有斷開，也可能是模擬量速度給定沒有歸零。更換變頻器並不能排除 CNC 輸出端或外部繼電器回路問題。

第二，係統顯示低電平但繼電器吸合，重點懷疑三類問題。
一是 CNC 輸出點晶體管或光耦漏電/擊穿；
二是外部繼電器回路有回灌，導致即使 CNC 不輸出，繼電器仍有保持電流；
三是查錯了點位，實際繼電器並不是由當前查看的 Y 點控製，而是由標準 PLC 配置中的另一個 Y 點控製。

第三，主軸低速轉動要重點測模擬量。
若 M05 後 AOUT1 或 AOUT2 仍有電壓，變頻器會認為有速度命令存在。在啟動信號未完全斷開或變頻器參數允許端子運行的情況下，主軸可能低速爬行。

第四，HNC-210B 的點位修改重點在外部 I/O 點定義。
這台係統可能並不提供直觀梯形圖界麵，而是通過標準 PLC 配置表定義主軸、軸準備、報警、刀庫、冷卻、潤滑等功能點。因此，客戶說“改裏麵點位”，很可能就是改配置表中的組/位/有效，而不是改完整梯形圖。

十三、推薦的完整維修流程

針對 HNC-210B 主軸輸出異常，應按以下流程處理：

1. 記錄設備型號、軟件版本、PLC文件列表和當前配置。
   重點拍下銘牌、版本、底層軟件、應用軟件、PLC 文件名和修改日期。

2. 解除台架急停。
   確認 XT1 急停回路、XS8 手持急停、XS10 外部運行允許輸入等必要條件。

3. 查看報警。
   記錄是否有 X/Y/Z 驅動未準備好、CNC報警、急停、主軸報警等。

4. 輸入 M03 S100。
   確認 MDI 頁麵 M 是否變成 3，S 是否變成 100。

5. 查看 F 狀態。
   重點看 F06.4、F06.7、F07.4。若 F06.7=0，則 CNC 沒有向 PMC 發主軸正轉請求。

6. 查看 G 狀態。
   重點看 G01.2。若 G01.2=1，則主軸鎖有效；若為 0，主軸鎖可排除。

7. 查看 Y 狀態。
   重點看 Y[001] 中 Y1.0、Y1.1、Y1.2 是否變化。

8. 測 XS91 實際輸出。
   LED 測 Y1.0、Y1.2；萬用表測 AOUT1、AOUT2。

9. 進入設置→PLC→HIG。
   查看係統盤中的 PLC 文件，確認 PLC210B.COM、PLC210B.CPP、PLCTAB_M.DAT、PLC_MAP.H 等是否存在。

10. 進入標準 PLC 配置係統。
    翻到外部 I/O 點定義，拍清主軸正轉、反轉、使能、停止、定向、速度到達等點位。

11. 判斷是否需要改點。
    確認原點硬件損壞或不適合繼續使用後，選擇備用輸出點，並同步改軟件和接線。

12. 保存、重啟、複測。
    複測 M03、M05、LED、模擬量、外部繼電器和變頻器運行狀態。

十四、維修注意事項

第一，不要隨意“載入”PLC文件。
PLC210B.COM 可能是運行文件，誤載入可能覆蓋當前機床邏輯。沒有備份前不要操作。

第二，不要隨意修改標準 PLC 配置。
主軸、刀庫、軸準備、極限、回零、急停、液壓、潤滑等功能一旦改錯，可能導致嚴重誤動作。

第三，不要把模擬地和數字地亂短。
AOUT 的 AGND 應按模擬量回路使用，不能隨意接 24VG 或機殼。

第四，不要直接用 CNC 輸出點驅動大負載。
CNC 輸出點一般隻能驅動小繼電器或輸入信號，接觸器線圈、大電流負載必須通過中間繼電器或隔離模塊。

第五，不要把台架短接當成最終維修。
X1.7、急停、手持急停等短接隻用於診斷。設備恢複運行前必須恢複安全鏈路。

第六，點位修改後必須更新接線圖。
否則下次維修人員會按舊圖查線，造成誤判。

十五、結論

HNC-210B 主軸不能啟動、停止後低速轉動、係統顯示低電平但繼電器仍吸合，這類故障不能隻按“變頻器壞”或“輸出點壞”處理。正確方法是把控製鏈路分成 CNC 命令、F/G 狀態、PMC/PLC 點位、Y 輸出、XS91 實測、電氣外部回路六層逐一驗證。

本案例中，MDI 輸入 M03 S100 後，界麵顯示 M=3、S=100，但 F06.7 沒有發出，F07.4 仍存在，說明正常主軸啟動路徑被 CNC 報警或機床聯鎖擋住。同時，G01.2 為 0，排除了主軸鎖。後續重點應放在兩個方向：

一是通過 XS91 實測 Y1.0、Y1.2 與 AOUT1/AOUT2，確認硬件輸出和模擬量是否異常；
二是進入設置→PLC→HIG→標準 PLC 配置係統，查看外部 I/O 點定義，確認主軸正轉、使能、反轉等功能實際綁定的組號、位號和有效電平。

如果最終確認某個輸出點損壞，可以在標準 PLC 配置表中把主軸功能改到備用 Y 點，並同步修改外部接線。修改前必須備份 PLC 文件和配置，修改後必須重啟複測，確保 M03、M05、繼電器動作、模擬量歸零和變頻器啟停均正常。

這類老式 CNC 係統的維修重點不是盲目更換主板，而是理解 CNC 與 PMC 的信號分工。隻要能分清 F、G、X、Y、XS91、標準 PLC 配置表之間的關係，就能把“主軸不轉”“主軸停不住”“點位不一致”這類複雜問題拆解成可測、可證、可修的具體故障點。
