一、DAD08A 的維修重點：一台驅動器裏有兩套軸邏輯

廣數 DAD08A 屬於雙軸伺服驅動器，常用於數控機床、送料機構、上下料設備和緊湊型自動化係統。它與單軸 DA98、DA98A 的最大區別，是一台驅動器內同時管理兩台伺服電機。兩軸可能共用主電源、直流母線、散熱和部分報警保護，但控製命令、編碼器反饋、電子齒輪、增益和定位完成信號通常要按軸分別處理。

維修 DAD08A 時，不能看到一個報警就直接判定整台驅動器報廢。要先分清是軸1故障、軸2故障，還是共用電源/母線/散熱/控製板故障。一軸編碼器斷線、脈衝方向錯誤、電子齒輪設錯，往往隻影響單軸；母線欠壓、過壓、散熱或主電源故障，才更容易同時影響兩軸。

二、接線檢查：強電共用，信號分軸

上電前先檢查主電源、接地、製動電阻、風扇和散熱通道。雙軸驅動器容量更集中，櫃內溫升和接地噪聲比單軸更敏感。電機 U/V/W 線、抱閘線和編碼器線要嚴格區分軸號，線號最好貼“軸1/軸2”標簽。若兩台電機或編碼器插頭互換，可能出現一軸能動、另一軸報警，或者兩個軸方向和位置完全混亂。

CN1 或控製端子一般承擔 CNC/PLC 的使能、脈衝、方向、報警複位、驅動禁止、定位完成和報警返回。雙軸應用中，建議將兩軸 ALM、SRDY、COIN 分別返回到上位係統，不要隻用一個總報警信號，否則排查時很難判斷是哪一軸出問題。

三、接線複核細節：線號比經驗更重要

雙軸驅動器檢修時，建議先拍照並貼臨時線標，再拆插頭。電機動力線、抱閘線、編碼器線、限位線和上位控製器脈衝線都要分清軸號。若設備原來沒有線標，至少要用萬用表和診斷頁麵確認每個脈衝輸出、使能輸出、報警輸入對應哪一軸。對於共用 24V、共用報警或共用急停的設備，要把“公共信號”和“分軸信號”畫出來，否則很容易把公共故障誤判為某個軸故障。

屏蔽處理也要分開看。脈衝線和編碼器線應使用屏蔽線，屏蔽層按設備原設計接地，避免兩端隨意接地形成幹擾環路。若出現低速正常、高速丟步或偶發跟隨誤差，要重點檢查脈衝線走線是否靠近接觸器、主軸電纜或伺服動力線。

四、分軸點動：先一軸，再二軸，最後聯動

第一次調試不要直接跑聯動程序。正確做法是：斷開危險負載或把兩軸移到安全位置；隻使能軸1，低速 JOG 或低頻脈衝試運行；確認方向、噪聲、電流、編碼器反饋和定位完成；再用同樣方法測試軸2。兩軸都能獨立穩定運行後，再恢複聯動、插補或同步動作。

如果軸1正常、軸2報警，可交換測試電機線和編碼器線來判斷故障在驅動器通道、電機、編碼器還是電纜。交換前必須做好標記，交換後隻允許低速短時測試。若交換後故障跟隨電機走，重點查電機和編碼器；若故障固定在同一通道，重點查驅動器通道、端子或參數。

四、電子齒輪與參數：兩軸必須分別計算

雙軸設備常見 X/Z、送料/壓料、左右同步、升降/橫移等機構，兩軸絲杆螺距、減速比和機械方向可能不同。電子齒輪不能簡單複製。每一軸都要按編碼器分辨率、絲杆螺距、減速比和 CNC 脈衝當量計算，再用固定脈衝數實測移動量。若兩軸尺寸按比例偏差不同，優先檢查各自電子齒輪；若往返誤差不同，再查機械間隙、聯軸器和導軌。

參數備份也要分軸記錄，至少包括控製方式、脈衝格式、方向、電子齒輪、最高速度、加減速時間、位置增益、速度增益、轉矩限製、定位完成窗口和報警輸出邏輯。維修交付前要執行參數寫入或保存動作，防止斷電後參數丟失。

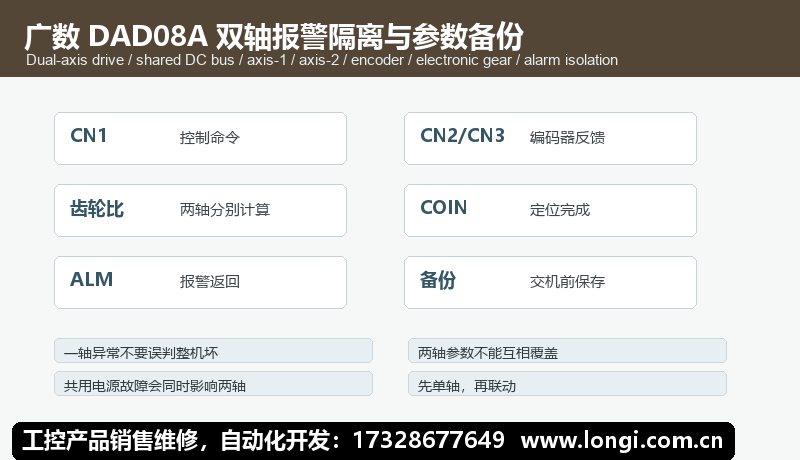

五、報警隔離：先判斷單軸還是共用故障

單軸類故障： 編碼器斷線、Z相錯誤、UVW換相信號異常、跟隨誤差、單軸過載、方向錯誤、定位不到位。處理時先查對應軸 CN2/CN3 編碼器線、電機線、機械負載和該軸參數。

共用類故障： 主電源異常、母線過壓/欠壓、散熱異常、製動電阻異常、控製電源異常。此類故障通常會讓兩軸同時停機或同時準備未緒。

聯動類故障： 單軸獨立正常，聯動時報警，多數與同步時序、上位控製脈衝頻率、兩軸加減速不一致、機械幹涉或負載慣量有關。不要隻放大報警窗口，應先降低速度和加速度驗證。

六、維修交付流程

DAD08A 推薦流程是：記錄原參數和線號，確認兩軸電機/編碼器匹配，檢查共用電源和散熱，單獨點動軸1，單獨點動軸2，分別校電子齒輪，分別調整增益，聯動低速試運行，確認 ALM/SRDY/COIN 返回，保存參數，最後帶負載做完整周期測試。按這個流程處理，能避免雙軸係統最常見的“換了驅動器但軸號錯亂”“單軸故障誤判整機故障”“參數覆蓋導致另一軸尺寸跑偏”等問題。

七、建議記錄的雙軸調試表

維修交付時建議做一張表，把軸1和軸2分開記錄：驅動器通道、電機型號、編碼器線號、機械軸名稱、控製方式、脈衝輸入格式、指令方向、電子齒輪分子/分母、最高速度、加減速時間、位置比例增益、速度比例/積分、轉矩限製、定位完成範圍、報警輸出邏輯、回零方向和實際移動量。雙軸驅動器最怕“當時能跑，但沒人知道參數是怎麽來的”，以後再維修時就隻能重新試錯。

對於同步或對稱機構，還要記錄兩軸負載差異。比如左右夾持、雙絲杆升降、雙送料輪等結構，看起來兩軸一樣，實際可能一邊摩擦大、一邊慣量大。若兩軸增益完全複製，輕載軸可能抖動，重載軸可能跟隨誤差大。調試時應先把兩軸分別調穩定，再做同步誤差補償。

八、典型故障判斷

一軸報警、另一軸正常： 優先查單軸電機線、編碼器線、負載卡滯、該軸參數和該軸脈衝輸入。不要先換整台驅動器。

兩軸同時準備未緒： 優先查主電源、控製電源、母線、製動電阻、風扇散熱和公共報警輸入。

單軸點動正常，聯動時報警： 多數與上位控製器脈衝頻率、兩軸加減速不一致、機械幹涉、同步誤差或負載慣量有關。先降速降加速度，再看哪一軸先出現偏差。

尺寸隻在其中一軸偏差： 優先查該軸電子齒輪和機械傳動；如果兩軸都按比例偏差，則檢查 CNC 脈衝當量和共用程序設定。
