一、DAP03 不是普通變頻器，要按主軸伺服閉環係統來調試

廣數 DAP03、DAY3025、DAY3100 屬於主軸伺服驅動單元，手冊的重點不是簡單啟停，而是圍繞主軸電機、編碼器反饋、速度/位置控製、CNC 接口和參數管理建立閉環。它和普通變頻器最大的區別是：普通變頻器多數隻關心頻率給定和電機電流，而主軸伺服還要關心編碼器反饋、位置到達、速度到達、電子齒輪比、主軸定向、製動停止和 CNC 的加工節拍。

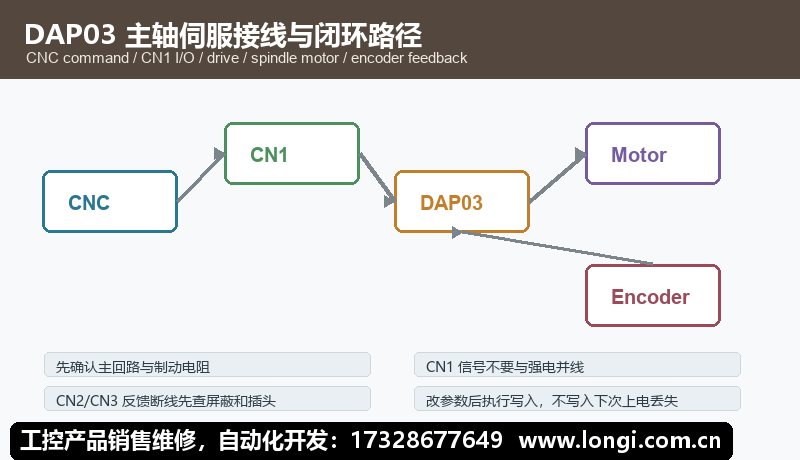

現場調試時要先把係統拆成五個部分：CNC 發出速度或位置指令，CN1 傳遞控製輸入輸出，DAP03 完成功率驅動，主軸電機帶動機械負載，CN2/CN3 把電機或第二位置反饋送回驅動器。隻要其中一個環節斷開，驅動器可能能上電顯示，但不能穩定運行。 所以本文不按手冊頁碼機械複述，而按維修和改造最常用的路徑講：麵板、接線、速度模式、位置模式、電子齒輪、參數寫入、報警診斷。

二、操作麵板和參數管理：改了參數必須寫入 EEPROM

DAP03 麵板用於狀態顯示、參數選擇、數值修改、手動運行、點動運行、報警複位和參數管理。調試時先看顯示狀態，再進入參數；不要一上來就初始化。手冊在顯示與操作章節中把“狀態監視、參數設置、參數管理”分開，是因為臨時修改和永久保存不是一回事。

手冊明確提到參數寫入操作：EE-SEt 表示把內存中的參數寫入 EEPROM 參數區。 用戶修改參數後，若隻改變了當前內存值而沒有執行寫入，下次上電可能恢複到原來的參數。現場經常遇到“昨天調好了，今天上電又不對”的情況，本質上就是沒有執行參數寫入，或者寫入後沒有斷電重啟複核。

如果需要恢複默認參數，手冊給出上電時按住指定按鍵進行初始化的思路。初始化後如果 CN3 沒有連接第二位置編碼器，可能出現 Err-24；如果 CN2 的溫度傳感器輸入沒有連接，可能出現 Err-5。現場不要看到初始化後報警就誤判主板壞，應先按實際硬件配置設置相關參數，例如無第二位置反饋時按手冊提示處理 PA66，無溫度傳感器時按手冊提示處理 PA73，然後執行參數寫入。

三、主回路、製動和接地：先保證硬件條件

主軸伺服驅動器功率較大，接線前必須核對電壓等級、驅動器容量、主軸電機型號、製動電阻、斷路器、接觸器和交流電抗器。手冊附錄中專門列出外圍設備選擇，包括斷路器、接觸器、三相交流濾波器和交流電抗器，說明主回路保護不是可有可無。

主回路接線要重點檢查三點：第一，電源進線和電機輸出不能接反；第二，製動電阻必須按驅動器容量選擇並可靠固定；第三，PE 接地和屏蔽接地要可靠。主軸加減速頻繁時，製動能量很大，製動電阻開路、容量不足或散熱不良，會造成過壓、製動異常或停機距離變長。不要用普通小功率水泥電阻臨時代替主軸製動電阻。

編碼器線、CN1 控製線和電機動力線要分開走線。主軸電機電纜、電抗器和接觸器線圈會產生幹擾，如果編碼器屏蔽處理不好，可能出現速度波動、位置不準、定向失敗或反饋報警。對於舊機床改造，最好把編碼器線單獨穿管，屏蔽層按手冊或現場接地規範處理。

四、CN1 控製信號：把啟動、方向、使能、報警和到速分開驗證

DAP03 手冊的連接章節列出 CN1 引腳定義、輸入信號說明和輸出信號說明。CN1 是 CNC 與主軸驅動之間最關鍵的接口，常見信號包括伺服使能、正轉/反轉、速度或位置命令、報警輸出、到速輸出、零速輸出、定位完成、複位和公共端。

調試 CN1 時不要一次接滿所有線。推薦步驟是：先接使能和報警輸出，確認 CNC 能識別驅動器準備狀態；再接正反轉或運行命令，確認方向邏輯；然後接速度給定或位置命令；最後接到速、零速、定向完成等反饋。每接一類信號，都要在 CNC 診斷界麵和驅動器狀態裏同時驗證。隻看驅動器麵板顯示運行，不代表 CNC 已經收到到速或定位完成信號。

如果由 GSK 218M、GSK 980TDa、GSK 980TD1 或 GSK 983M 等係統控製，手冊附錄給出了驅動單元與 CNC 係統的接線圖例。實際維修時，應以機床廠家圖紙為準，並和手冊圖例逐項核對。尤其要注意公共端、信號極性、報警觸點常開常閉、速度指令類型和複位信號保持時間。

五、CN2/CN3 反饋信號：編碼器問題不要先改增益

手冊把反饋信號連接單獨列成一節，CN2 與 CN3 分別涉及主軸電機編碼器和第二位置反饋。主軸伺服是閉環係統，反饋斷線、相序錯誤、屏蔽不良、插頭虛接，都會導致速度不穩、不能定向、位置偏差或報警。

如果係統沒有安裝第二位置編碼器，卻啟用了第二位置反饋，初始化後可能出現 Err-24 一類報警。此時應先確認實際硬件有沒有 CN3 反饋，再按手冊設置對應參數，而不是盲目更換編碼器。若 CN2 溫度或編碼器相關信號沒有接入，也可能觸發報警。維修時可按“插頭 - 屏蔽 - 編碼器供電 - 信號波形 - 參數配置”的順序處理。

反饋線故障有一個特點：空載低速可能勉強運行，高速、定向或急加減速時才報警。這時不要先把速度環增益、位置環增益亂調小。正確做法是先確認機械聯軸器、編碼器安裝、線纜屏蔽、接地和 CN2/CN3 插頭，再談增益優化。

六、速度模式調試：模擬量和內部數字指令要分清

DAP03 支持速度工作方式，手冊在調試運行章節中列出模擬電壓指令和內部數字指令。速度模式常用於 CNC 給出主軸轉速命令的場合。若使用模擬量，需要確認模擬電壓範圍、方向邏輯、零漂、屏蔽和速度比例；若使用內部數字指令，則要確認參數設定值、運行命令來源和加減速時間。

速度模式調試建議這樣做：首先斷開機械高風險負載或降低最高速度；其次在驅動器麵板確認速度給定是否隨 CNC 指令變化；再次用低速正轉、低速反轉測試方向；最後逐步提高速度並觀察電流、振動、噪聲和溫升。若給定為 0 但主軸緩慢爬行，重點檢查模擬量零漂、公共端和零速鉗位；若給定變化但轉速不跟隨，檢查指令來源、速度比例和使能狀態。

主軸到速信號對加工節拍很重要。CNC 發出 M03 後，如果 PLC 等不到到速反饋，程序可能停在等待狀態。反過來，如果到速信號被強行短接，主軸未達到實際轉速就開始進給，會影響加工質量甚至造成撞刀。

七、位置模式與電子齒輪比：先算清脈衝關係，再試運行

DAP03 手冊包含位置工作方式、速度/位置工作方式以及位置指令電子齒輪比。位置模式常用於主軸定向、剛性攻絲、換刀定位或需要角度控製的場景。電子齒輪比的作用，是把 CNC 發出的指令脈衝轉換成電機實際旋轉角度或主軸機械角度。

設置電子齒輪比前要先確認四個量：CNC 每轉輸出多少脈衝，編碼器每轉反饋多少脈衝，電機與主軸是否直連，是否有皮帶輪或齒輪傳動比。公式不清楚時，不要憑經驗填一個“常見值”。電子齒輪比錯誤會造成定位角度偏差、剛性攻絲牙距不準、定向位置漂移或越跑越偏。

位置模式第一次試運行時，建議隻給很小的脈衝量，觀察方向和實際角度。確認方向正確後，再驗證一圈、半圈、定向點和重複定位精度。若出現位置到達信號不穩定，先查電子齒輪比、位置到達範圍、編碼器反饋和機械間隙，再考慮位置環增益。

八、製動停止、主軸定向和夾緊聯鎖

主軸伺服不僅要轉，還要按工藝要求停得住、停得準。手冊功能調試部分包含製動停止、電機旋轉方向切換、位置到達、速度到達、零速和定向等內容。對於加工中心或數控車床，主軸定向常和換刀、卡盤、尾座、液壓夾緊等動作聯鎖。

製動停止異常時，要區分電氣製動、電阻製動和機械製動。減速時間過短、製動電阻容量不足、主軸慣量過大，都可能造成過壓或停止不穩。主軸定向失敗時，要看定向命令是否到達、位置反饋是否正常、電子齒輪比是否正確、到位範圍是否過窄、機械傳動是否有間隙。

夾緊聯鎖不要繞過。比如主軸未到零速不允許鬆刀，刀具未夾緊不允許主軸啟動，換刀完成前不允許進給。PLC 邏輯中應把到速、零速、定位完成、報警、夾緊到位等信號串成安全鏈。這樣故障發生時，維修人員能從診斷界麵看到哪一個條件沒有滿足。

九、報警代碼和故障處理思路

Err-5 類溫度或傳感器相關報警：初始化或更換電機後，如果 CN2 溫度信號沒有接入，按手冊提示檢查 PA73 等相關設置，同時確認電機溫度傳感器、插頭和線纜。

Err-24 類第二位置反饋報警：若 CN3 沒有連接第二位置編碼器，但參數啟用了該功能，應按手冊提示檢查 PA66 等相關設置；若現場確實有第二反饋，則查編碼器供電、屏蔽、信號和機械安裝。

速度模式不轉：檢查使能、運行命令、方向信號、速度給定、模擬量公共端、急停和報警複位。不要隻看 CNC 是否發了 M03。

位置模式定位不準：核對電子齒輪比、反饋脈衝、傳動比、方向、位置到達範圍和機械間隙。必要時先斷開機械負載做台架測試。

上電正常但一運行就報警：重點檢查電機動力線、編碼器線、製動電阻、主軸機械卡滯、加減速時間和負載慣量。

參數改後失效：確認是否執行 EE-SEt 參數寫入，寫入後斷電重啟再檢查，不要隻看當前內存值。

十、交付前檢查清單

• 參數備份：保存速度模式、位置模式、電子齒輪比、編碼器、製動和報警相關參數。

• 接線記錄：記錄 CN1、CN2、CN3、主回路、製動電阻和屏蔽接地方式。

• 功能驗證：低速正反轉、到速、零速、定向、定位完成、報警輸出和複位都要逐項測試。

• 安全聯鎖：確認主軸未到速不進給、未零速不鬆刀、報警未清除不允許啟動。

• 最終複核：執行參數寫入，斷電重啟，重新驗證關鍵動作。

DAP03 主軸伺服的調試核心可以概括為一句話：先讓閉環反饋可靠，再讓速度模式穩定，然後讓位置模式準確，最後把到速、零速、定向和 PLC 聯鎖接入加工節拍。 按這個順序處理，比盲目修改增益或反複複位報警可靠得多。
