一、先把 HNC-808GCE 當成一套完整機床係統來讀

HNC-808GCE 不是單獨的顯示器，也不是普通 PLC，而是一套麵向磨床應用的 CNC 數控係統。手冊結構很清楚：前半部分講 NC 編程，包括坐標係、G 代碼、M/S/T 指令、磨削固定循環和用戶宏程序；中間部分講操作，包括上電、複位、回零、坐標設定、程序編輯、程序校驗、單段運行、空運行和診斷；後半部分講連接，包括數控裝置、IPC 單元、UPS 電源、總線式 I/O、手持單元、供電接地、RS232、遠程 I/O 與典型設計舉例。

現場使用這類係統，最容易犯的錯誤是隻盯著一個報警號，忽略 CNC、I/O、伺服驅動器、機床麵板和 PLC 梯圖之間的聯鎖關係。正確的排查順序應該是：先確認急停和電源，再看 CNC 狀態，再看 I/O 輸入輸出，再看伺服使能和報警，最後才改 NC 參數或 PLC 程序。 如果順序反了，可能把一個很簡單的外部急停、限位、門鎖或伺服未就緒問題，誤判為係統主板故障。

本文按維修和改造現場最常用的方式，把 HNC-808GCE 用戶手冊拆成六條線：操作麵板、接線與伺服、底層參數、PLC 診斷和編程、G 代碼試切、故障處理。重點不是重複手冊目錄，而是把手冊內容變成可執行的調試步驟。

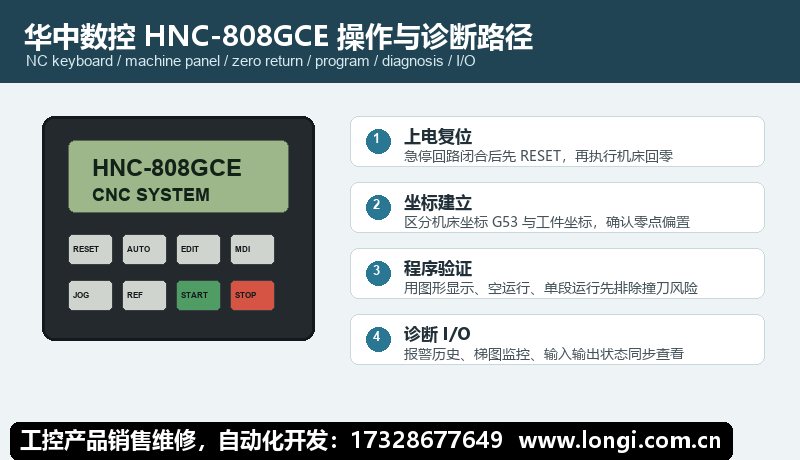

二、操作麵板功能：先會看狀態，再談加工

HNC-808GCE 的操作界麵通常由顯示器、NC 鍵盤、機床控製麵板和手持單元組成。顯示器用於顯示坐標、程序、圖形、報警、梯圖和 I/O 狀態；NC 鍵盤用於菜單切換、程序編輯、參數設置、診斷查看；機床麵板負責循環啟動、進給保持、急停、方式選擇、倍率、主軸和冷卻等現場動作；手持單元用於點動、手輪進給和對刀。

上電後的第一步不是直接按循環啟動，而是檢查係統是否完成啟動、急停是否釋放、伺服是否準備好、各軸是否需要回參考點。手冊目錄中專門把“上電、關機、急停、複位、返回機床零點”列為操作章節，說明這些動作是所有加工前的基礎。複位鍵不能代替故障排除。 如果急停回路、伺服報警或限位輸入沒有恢複，反複按複位隻會清掉表麵信息，真實故障仍然存在。

回零時要區分機床坐標係和工件坐標係。機床坐標係是 CNC 判斷行程、軟限位和參考點的基礎；工件坐標係用於加工程序。HNC-808GCE 手冊中包含 G53 機床坐標係、工件坐標係、編程零點、G90/G91 絕對和增量指令、G17/G18/G19 平麵選擇等內容。現場調試時，建議先在診斷界麵確認回零開關和減速開關狀態，再低速執行各軸回零；完成後記錄機床坐標，再設置工件坐標。不要在未回零狀態下隨意運行正式程序。

程序運行前建議走三步：第一，用圖形顯示檢查刀路方向、坐標平麵和行程範圍；第二，用空運行和低倍率確認程序段邏輯；第三，用單段運行觀察 M 代碼、主軸、冷卻、砂輪修整、夾緊等輔助動作是否按 PLC 邏輯執行。對於磨床，砂輪、工件旋轉、修整器、液壓夾緊、冷卻和防護門聯鎖都可能影響循環啟動。隻看 G 代碼正確，不代表機床可以安全加工。

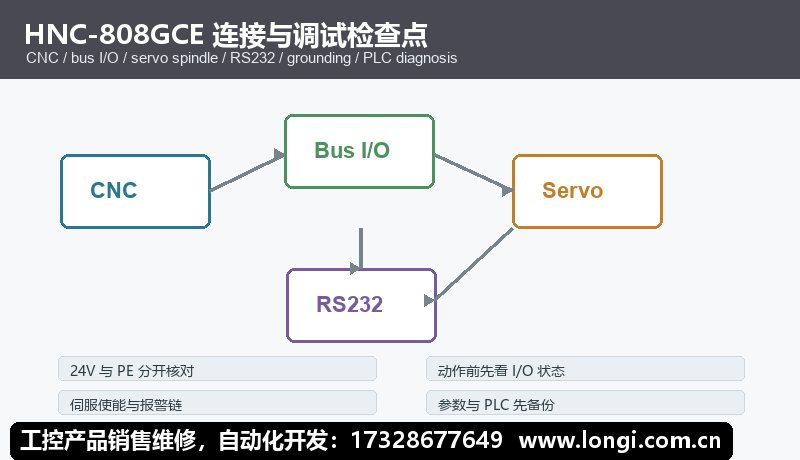

三、I/O 與端子接線：把急停、限位、伺服就緒和麵板信號分清楚

HNC-808GCE 後半部分手冊列出綜合接線、總線式 I/O 單元、供電接地、RS232、數控裝置與總線式 I/O 單元連接等內容。實際接線時可按四類劃分：第一類是係統供電和接地；第二類是機床操作麵板輸入輸出；第三類是伺服、主軸和變頻器接口；第四類是通信與擴展 I/O。

供電部分要重點確認 24V、0V、PE 和屏蔽接地。CNC、I/O、伺服使能、繼電器線圈和傳感器如果共用電源，必須核對電源容量和公共端回路。PE 保護接地應可靠連接，屏蔽層一般按設備規範單端或指定位置接地，避免把編碼器線、模擬量線和強電電機線捆在一起。出現偶發報警、坐標跳變、伺服跟隨誤差或通信中斷時，接地和屏蔽往往比參數更值得先查。

I/O 端子排查要以“狀態顯示”為準。比如急停、循環啟動、進給保持、門鎖、潤滑壓力、液壓壓力、限位、回零開關、伺服準備好、主軸準備好等信號，都應該在診斷界麵能看到輸入變化。維修時不要隻用萬用表量到 24V 就認為信號有效，還要看 CNC 內部狀態是否同步變化。輸出側則要區分 CNC 輸出、PLC 邏輯輸出、中間繼電器和最終執行元件。一個冷卻泵不動作，可能是 M 代碼沒有執行，也可能是 PLC 條件未滿足，也可能是繼電器、接觸器或電機回路問題。

伺服接線一般包括指令/總線、使能、報警、準備好、編碼器反饋和電機動力線。若使用總線式伺服，CNC 與驅動之間的通信、站號、軸號和伺服參數必須一致；若使用脈衝/模擬或傳統接口，則要確認方向信號、脈衝極性、使能邏輯、報警觸點常開常閉和屏蔽接地。主軸驅動還要確認主軸使能、正反轉、速度給定、主軸到速、主軸報警和製動邏輯。伺服未準備好時，不要先改軸參數，應先看驅動器自身報警、使能輸入和 CNC 診斷 I/O。

四、底層參數設置：先備份，再改動

HNC-808GCE 的參數部分涉及係統參數、軸參數、坐標、補償、I/O、PLC、通信和顯示等內容。任何維修或改造前，都要先備份參數和 PLC。至少應記錄：係統型號、軟件版本、軸數、各軸脈衝當量或總線配置、伺服型號、主軸配置、I/O 分配、刀具/砂輪相關參數、軟限位、回零方向、回零速度、反向間隙、螺距補償、工件坐標和用戶宏變量。

底層參數調整建議分層處理。第一層是安全參數，包括急停、限位、軟限位、回零方向、軸行程和伺服報警處理；第二層是運動參數，包括軸方向、速度、加減速、插補精度、跟隨誤差限製；第三層是工藝參數，包括主軸、砂輪、修整、冷卻、夾緊、潤滑等動作；第四層是通信和擴展，包括 RS232、DNC、USB、總線 I/O 和遠程 I/O。

如果是更換 CNC 係統、主板、I/O 模塊或伺服驅動，建議先不要一次性恢複全部參數後直接運行。更安全的步驟是：恢複基礎參數後上電；確認顯示、鍵盤、急停、複位正常；確認 I/O 狀態；逐軸回零；低速點動；檢查主軸和輔助 M 代碼；最後再運行空程序。參數恢複成功不等於機床邏輯完全恢複，必須通過 I/O 和實際動作驗證。

五、簡單 PLC 診斷和編程思路

HNC-808GCE 手冊把診斷、梯圖監控、輸入輸出和狀態顯示列為重要操作內容。對於維修人員來說，PLC 不一定要寫得很複雜，但必須能看懂基本邏輯：輸入觸點、輸出線圈、內部繼電器、定時器、互鎖和報警條件。最常見的現場問題包括：循環啟動按鈕有輸入但程序不啟動，原因可能是門鎖、液壓、潤滑、伺服準備好、主軸準備好或回零完成條件缺失；M 代碼執行後輸出不動作，原因可能是 PLC 中間條件未滿足；報警無法複位，原因可能是報警輸入仍然有效。

簡單 PLC 編程可以按“輸入條件 - 內部允許 - 輸出動作 - 反饋確認 - 報警處理”五段寫。以冷卻泵為例，M08 指令到來後，PLC 先檢查急停未按下、防護門關閉、液位正常，再置位冷卻輸出；若規定時間內沒有壓力反饋，則給出冷卻壓力報警並禁止循環。以液壓夾緊為例，夾緊按鈕或 M 代碼觸發後，輸出夾緊電磁閥，等待夾緊到位輸入；到位後允許主軸和進給，未到位則報警。這樣的邏輯比直接把 M 代碼映射到輸出更可靠。

PLC 修改後必須做注釋和版本記錄。尤其是舊機床改造，很多線號、端子號和圖紙不一致，建議把每個輸入輸出都做現場實測，並在梯圖裏寫明信號來源。不要把急停、限位、伺服報警這類安全信號繞過作為“臨時解決方案”。臨時短接隻允許用於停機狀態下的診斷，試運行前必須恢複真實安全鏈。

六、簡單 G 代碼編程：先用小程序驗證坐標和動作

HNC-808GCE 手冊的 NC 編程部分包含 G00、G01、G02/G03、G04、G17/G18/G19、G90/G91、G20/G21、G53、M98、G65、M 指令、S/T 指令和磨削相關固定循環。維修調試時不需要一開始寫複雜加工程序，最有價值的是寫幾個短程序驗證係統動作。

例如直線軸測試程序可以采用：設定安全坐標係，主軸不啟動，低倍率，G90 絕對方式，G01 低速移動一小段，再返回原點附近。圓弧插補測試要先確認平麵選擇 G17/G18/G19，避免把圓弧寫到錯誤平麵。M 代碼測試可以單獨寫 M03、M04、M05、M08、M09、夾緊/鬆開等動作，觀察 PLC 輸出和反饋。宏程序或子程序測試時，先確認變量初值、調用次數和退出條件，避免循環無法停止。

磨床應用尤其要注意砂輪修整、進給暫停、程序跳段、單段運行和加工斷點恢複。砂輪修整後補償是否生效、工件坐標是否更新、修整器限位是否可靠，都會影響加工尺寸。調試 G 代碼時，先用空運行驗證軌跡，再用低速無工件驗證動作，最後才進入實際磨削。

七、常見故障與診斷處理

係統不上電或黑屏：先查輸入電源、UPS/開關電源、係統 24V、保險、接地和顯示器連接。若風扇轉但無顯示，再查顯示線、主機啟動和 IPC 單元。

複位後仍有急停或外部報警：看診斷 I/O 中急停、門鎖、液壓、潤滑、伺服報警、主軸報警輸入是否恢複。不要隻看外部按鈕位置。

不能回零：檢查回零方式、回零方向、減速開關、零點開關、伺服使能、軸限位和回零速度。若軸移動方向反了，先低速點動確認方向，再改軸方向或伺服方向參數。

程序不能啟動：檢查方式選擇是否在自動、程序是否已選中、是否已回零、進給倍率是否為零、循環啟動輸入是否有效、PLC 允許條件是否滿足、是否存在未複位報警。

軸移動報警或跟隨誤差：先看伺服驅動器報警，再查電機動力線、編碼器線、製動器、機械卡滯、潤滑、絲杆和負載。若空載正常、帶載報警，多半是機械或伺服增益/加減速問題。

I/O 不動作：分清是輸入沒進 CNC、PLC 條件沒通過，還是輸出繼電器或執行元件損壞。診斷界麵、梯圖監控和萬用表要一起使用。

RS232/DNC 通信失敗：確認串口線、交叉/直通方式、波特率、數據位、停止位、校驗位、文件名和傳輸方向。舊設備還要注意 USB 轉串口芯片兼容性。

八、交付前檢查清單

• 參數備份：係統參數、軸參數、PLC、I/O 表、補償和用戶宏變量都要保存。

• 安全鏈：急停、門鎖、限位、伺服報警、主軸報警、液壓和潤滑都要逐項測試。

• 運動鏈：點動、回零、軟限位、倍率、單段、空運行、程序暫停和恢複都要確認。

• 工藝鏈：主軸、砂輪、冷卻、修整、夾緊、鬆開、潤滑和排屑動作要與 M 代碼一致。

• 診斷資料：記錄最終軟件版本、參數版本、PLC 版本、修改內容和剩餘風險。

HNC-808GCE 的手冊價值不隻是告訴你每個按鍵在哪裏，而是給出 CNC 係統從編程、操作、接線到診斷的完整閉環。按照“狀態確認 - I/O 診斷 - 伺服檢查 - 參數核對 - PLC 邏輯 - 程序驗證”的順序處理，絕大多數不能啟動、不能回零、程序不執行、I/O 不動作和伺服報警問題，都可以在現場有條理地定位。
