創安睿控變頻器CA100係列用戶手冊使用指南

創安睿控CA100係列變頻器是工業自動化領域的優質產品，適用於冶金、礦山、水泥、石油、市政、機床、橡塑、物流、暖通和建築機械等多個行業。作為一款高性能矢量變頻器，CA100係列支持開環矢量控製（SVC）和V/F控製，最高頻率可達600Hz（矢量控製），適用於異步電機和同步電機（CA100S係列）。本指南基於創安睿控CA100係列簡易用戶手冊，提供詳細的操作麵板功能介紹、密碼設置與消除、參數訪問限製、外部端子正反轉控製與外部電位器調速的設置及接線、故障代碼列表及解決方法。旨在幫助用戶快速上手CA100變頻器，優化工業設備控製，提升生產效率。如果您正在搜索“創安睿控CA100變頻器操作指南”、“CA100密碼設置方法”、“CA100外部控製接線圖”或“CA100故障排除教程”，本指南將提供全麵解答。

第一部分：CA100變頻器操作麵板功能介紹

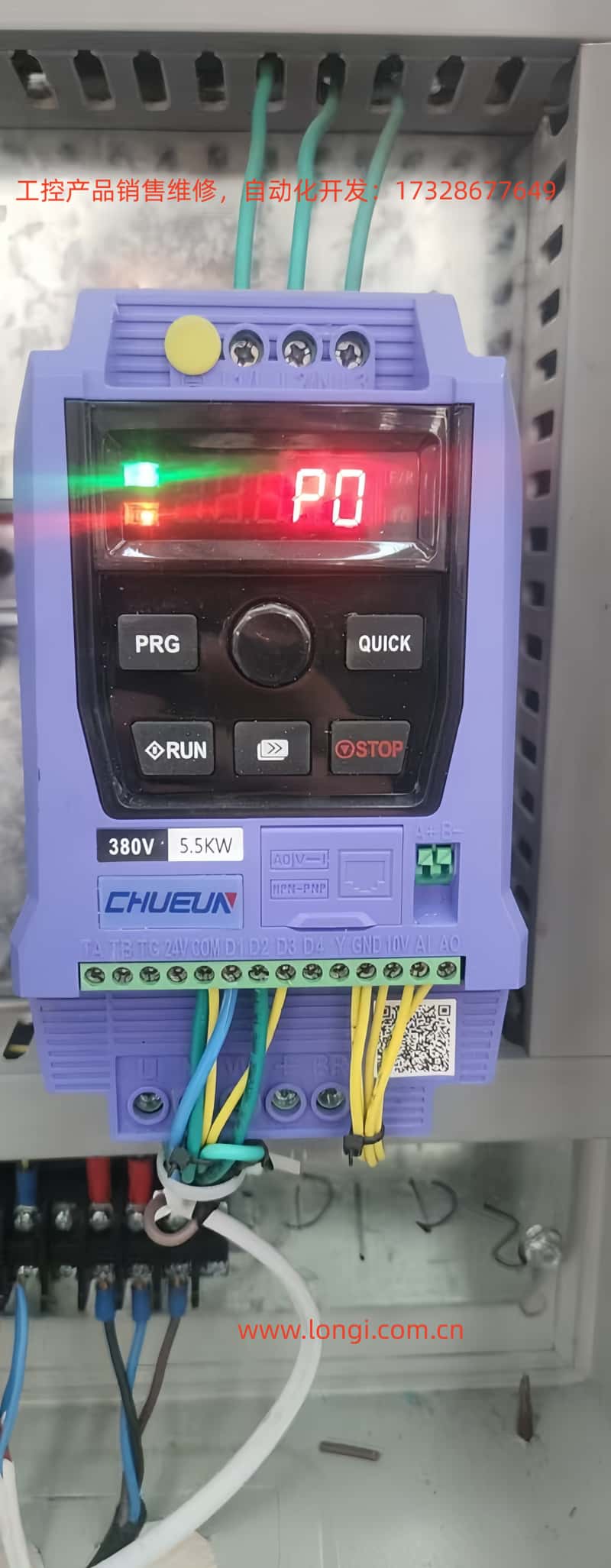

創安睿控CA100係列變頻器的操作麵板（也稱為LED鍵盤或操作盤）是用戶與設備交互的核心界麵，支持參數查看、修改、運行控製和故障顯示。麵板包括數字顯示屏、按鍵和指示燈，支持外引LED鍵盤或LCD鍵盤延長（使用標準網線），托盤開孔尺寸為長64.5mm×寬110.5mm。以下是詳細功能介紹，幫助用戶掌握“CA100操作麵板使用方法”。

操作麵板按鍵功能詳解

CA100操作麵板按鍵設計簡潔實用，共包括以下主要按鍵，每個按鍵的功能均可通過參數配置優化。按鍵操作需在安全狀態下進行，避免帶電誤觸。

• RUN鍵：啟動運行鍵。在鍵盤控製模式下，按此鍵啟動變頻器正轉運行（默認方向）。適用於快速啟動測試場景。如果變頻器處於端子控製或通信控製模式，此鍵無效。注意：啟動前確保電機連接正確，避免過載。

• STOP/RESET鍵：停止/複位鍵。在運行狀態下，按此鍵停止變頻器輸出；在故障報警狀態下，按此鍵複位故障。該鍵的功能受參數P7-27影響，例如可設置為僅在鍵盤模式下有效。複位操作可清除當前故障代碼，但需排查根因以防反複報警。

• QUICK鍵：點動運行鍵或方向切換鍵。根據參數P7-28設置：

• 如果P7-28=0，則為點動運行鍵，按下時變頻器以點動頻率（默認0.00Hz~50.00Hz，可通過參數調整）運行，鬆開即停。適用於調試或短時運行。

• 如果P7-28=1，則為方向切換鍵，按下後運行方向取反（正轉變反轉，反之亦然）。此功能在需要頻繁切換旋轉方向的場合如輸送帶控製中非常實用。

• PRG鍵：編程鍵。按此鍵進入參數編程模式，可查看和修改功能碼（如P0組基本參數、P5組輸入端子等）。長按可退出編程模式。結合MF.K鍵，可實現參數組切換。

• MF.K鍵：多功能鍵。支持按鍵鎖定和功能選擇，可定義部分按鍵的作用範圍，防止誤操作。例如，通過參數設置可鎖定RUN/STOP鍵，僅允許授權用戶操作。

• UP/DOWN鍵：向上/向下調整鍵。在編程模式下，用於增加或減少參數值；在運行模式下，可調整數字給定頻率（如果頻率源設置為數字給定）。變化率可通過P5-12參數設置（0.01Hz/s~100.00Hz/s，默認1.00Hz/s）。

操作麵板支持參數拷貝，使用LED或LCD鍵盤可快速複製參數，適用於批量設備配置。LCD鍵盤可選，支持中/英文/俄文提示，提升國際化應用便利性。

操作麵板指示燈功能詳解

CA100變頻器操作麵板有四個指示燈組，提供直觀狀態反饋。顏色和閃爍狀態對應不同含義，便於實時監控。

• RUN指示燈（運行狀態，綠色）：

• 亮：變頻器處於運行狀態，電機輸出正常。

• 滅：變頻器處於停止狀態，無輸出。

• 閃：變頻器處於休眠狀態（節能模式），適用於風機水泵負載。

• L/D/C指示燈（控製方式，紅色）：

• 滅：鍵盤控製模式（運行命令來自操作麵板）。

• 亮：端子控製模式（運行命令來自外部DI端子）。

• 閃：遠程通信控製模式（運行命令來自串行口，如Modbus）。

• FWD/REV指示燈（運行方向，紅色）：

• 滅：正轉狀態。

• 亮：反轉狀態。

• 閃：目標頻率與實際頻率方向相反，或處於反向運行禁止狀態（參數設置限製）。

• TUNE/TC指示燈（調諧/故障/轉矩控製，紅色）：

• 亮：轉矩控製模式（適用於恒轉矩負載，如起重機）。

• 閃：正在進行電機參數調諧或故障狀態。調諧時需確保電機空載，故障時顯示Err代碼。

這些指示燈結合LED數字顯示屏，可顯示參數值、運行頻率、故障代碼等。顯示屏支持輸入頻率分辨率0.01Hz（數字設定）或最高頻率×0.1%（模擬設定），確保精準控製。

如何設置密碼和消除密碼

CA100變頻器支持用戶密碼功能，通過參數P7-49實現，防止 unauthorized 修改參數。密碼範圍0~65535，默認0（無密碼）。設置密碼是提升設備安全性的關鍵步驟，適用於多用戶共享場景。

設置密碼步驟：

1. 按PRG鍵進入編程模式，顯示P0-00（或當前組）。

2. 使用UP/DOWN鍵導航到P7組（輔助功能參數）。

3. 進入P7-49（用戶密碼），默認顯示0。

4. 輸入所需密碼（如1234），按MF.K鍵確認保存。

5. 退出編程模式。下次進入編程時，需輸入密碼才能修改參數。密碼輸入錯誤超過一定次數（參數限製），將觸發Err26（密碼輸入超過次數）故障。

消除密碼步驟：

1. 在編程模式下，輸入當前密碼解鎖參數訪問。

2. 導航到P7-49，將值設置為0，按MF.K確認。

3. 退出模式。密碼消除後，參數可自由修改。注意：如果忘記密碼，可通過參數初始化（P7-00=1）恢複出廠設置，但會丟失自定義參數。

密碼功能集成自動電壓調節（AVR）和轉矩限定，確保安全操作。如果密碼設置後設備鎖定，建議聯係創安睿控代理商獲取支持。

如何設置參數訪問限製

CA100係列的參數訪問限製主要通過用戶密碼（P7-49）實現，無獨立訪問級別參數（如高級/用戶級）。密碼啟用後，非密碼持有者隻能查看參數，無法修改，適用於工廠環境防止誤操作。

設置訪問限製步驟：

1. 設置P7-49非零值（如上所述），即啟用限製。

2. 可結合MF.K鍵鎖定特定按鍵（參數P7-28定義作用範圍）。

3. 對於高級限製，可設置P7-00=2（部分初始化），保留用戶參數但限製訪問。

解除訪問限製：

同消除密碼步驟。額外，按鍵鎖定可通過P7-28=0解除。參數訪問限製有助於SEO關鍵詞“CA100參數保護方法”的搜索用戶，確保設備穩定運行。

本部分詳細介紹了CA100操作麵板的所有功能，確保用戶能高效操作變頻器。接下來，我們探討外部控製配置。

第二部分：CA100變頻器外部端子正反轉控製和外部電位器調速

創安睿控CA100係列支持靈活的外部控製，包括數字輸入（DI）端子正反轉控製和模擬輸入（AI）端子電位器調速。輸入端子標配四個DI（可擴展至五個，AI1可複用為DI），支持NPN輸入方式。實現這些功能需設置相關參數和正確接線。以下是詳細指南，適用於“CA100外部端子控製教程”搜索。

實現外部端子正反轉控製

外部端子正反轉控製將運行命令通道切換到端子模式，使用DI1和DI2控製方向。適用於PLC或開關控製場景。

參數設置步驟：

1. 設置運行命令通道為端子控製：導航到P0-02（運行命令通道），設置為1（控製端子給定）。默認0（操作麵板）。

2. 配置DI端子功能：

• P5-00（DI1功能）=1（正轉運行FWD）。

• P5-01（DI2功能）=2（反轉運行REV）。

3. 設置端子命令方式P5-11：

• 0：兩線式1（DI1閉合正轉，DI2閉合反轉；兩者同時閉合或斷開停機）。

• 1：兩線式2（DI1閉合運行，DI2斷開正轉、閉合反轉）。

• 2：三線式1（需DI3=3，三線控製）。

• 3：三線式2（類似，但邏輯不同）。默認0。

4. 設置DI濾波時間P5-10=0.010s（避免噪聲幹擾）。

5. DI有效邏輯P5-13=00000（高電平有效，可調整為低電平）。

接線具體端子：

CA100主回路端子包括R/S/T（輸入）、U/V/W（輸出電機）、+/ - （製動）。控製端子包括：

• DI1連接到外部開關一端，另一端接COM（公共地）。

• DI2連接到另一開關一端，另一端接COM。

• 示例：使用按鈕開關，按下DI1-COM短路啟動正轉；按下DI2-COM短路啟動反轉。確保線徑符合手冊建議（參考前言外圍設備連接），避免諧波幹擾安裝濾波器。

• 對於18kW~30kW型號，支持DI5擴展。

設置後，按外部開關即可控製正反轉。轉矩響應≤40ms，確保快速響應。

實現外部電位器調速

外部電位器調速使用AI1模擬輸入調節頻率，適用於手動速度控製如風機調速。

參數設置步驟：

1. 設置頻率源為模擬輸入：P0-03（主頻率源）=1（模擬電壓給定）或2（模擬電流給定）。默認0（數字給定）。

2. 配置AI1參數（頁麵46）：

• P5-15（AI1最小輸入值）=0.00V（對應最低速）。

• P5-16（AI1最小輸入對應設定）=0.0%（-100.0%~100.0%，對應頻率百分比）。

• P5-17（AI1最大輸入值）=10.00V（默認）。

• P5-18（AI1最大輸入對應設定）=100.0%（對應最大頻率P0-14）。

• P5-19（AI1輸入濾波時間）=0.10s（平滑信號）。

3. 如果需輔助頻率源，設置P0-04=1（AI1輔助）。

4. 確保運行命令通道為端子或鍵盤，根據需求。

接線具體端子：

• 使用10kΩ電位器：一端接+10V（內置電源），滑動端接AI1，另一端接GND。

• 示例：電位器旋至0V，頻率為0Hz；旋至10V，頻率為最大（P0-14，默認50Hz）。

• AI1支持電壓/電流切換（通過跳線），默認電壓。接線時，確保無短路，線徑參考手冊。

結合正反轉控製，可實現完整外部操作：端子控製方向，電位器調速。測試時監控輸出電流，避免過載（150%額定60s）。

第三部分：CA100變頻器故障代碼及解決方法

CA100係列變頻器內置全麵故障保護機製，故障時顯示Err代碼，並激活繼電器輸出。以下列出所有常見故障代碼（基於手冊頁麵20-24、31），包括原因排查和處理對策。故障排除需由專業人員操作，參考“CA100故障代碼大全”。

故障代碼列表及解決

故障地址（頁麵31）對應Modbus通信：如0004=加速過流。故障發生時，檢查U1-40（當前故障顯示）。常見對策包括參數辨識（P4組電機參數）、電壓穩定和負載優化。無法解決時，聯係創安睿控服務中心。

結語：CA100變頻器優化建議

創安睿控CA100係列變頻器以其150%過載能力、1:200調速範圍和內置PID控製，適用於多樣化應用。遵循本指南，可實現安全高效操作。定期維護風道、檢查接線，如需更多細節，參考完整手冊。
