Schneider ATV630變頻器製動電阻接線指南：PA、PB 與 UD- 端子詳解

工業變頻器動態製動係統完整技術說明

在工業自動化係統中，變頻器（VFD）已經成為控製電機速度和提高能源效率的核心設備。Schneider Electric 的 Altivar Process ATV600 係列，尤其是 ATV630 型號，廣泛應用於工業過程控製領域，例如：

• 工業水泵係統

• 風機係統

• HVAC 暖通空調

• 壓縮機

• 化工設備

• 自動化生產線

在安裝或維修 ATV630 變頻器時，工程人員經常會遇到一個問題：

ATV630 的製動電阻應該如何正確接線？

尤其是以下幾個端子經常被混淆：

• PA（P+）

• PB（製動輸出端）

• UD-（直流母線負極）

如果接線錯誤，可能導致以下嚴重問題：

• 直流母線過壓故障

• 製動晶體管損壞

• IGBT 模塊燒毀

• 變頻器嚴重損壞

本文將詳細介紹：

• ATV630 變頻器 DC 母線結構

• PA、PB 與 UD- 端子的作用

• 製動電阻正確接線方式

• 常見接線錯誤及維修方法

一、ATV630變頻器結構概述

ATV630 是 Schneider Electric Altivar Process 係列的重要型號，主要用於工業過程控製係統。

根據官方手冊，該係列變頻器具有：

• 完整的運行監控係統

• 高級診斷功能

• 能源管理與效率優化功能

• 多種工業通訊協議支持

ATV630變頻器內部主要由以下幾個部分組成：

1. 輸入整流模塊

2. DC母線電容

3. IGBT逆變模塊

4. 製動單元

5. 控製電路板

6. 通訊與I/O接口

整個電能轉換過程如下：

三相交流電輸入
L1  L2  L3
      ↓
整流橋
      ↓
直流母線（DC Bus）
      ↓
IGBT逆變模塊
      ↓
電機輸出
U  V  W

當電機減速或負載慣性較大時，電機會產生回饋能量進入直流母線，這時就需要製動電阻係統來消耗這部分能量。

二、為什麽變頻器需要製動電阻

當電機快速減速時，電機處於發電狀態。

此時能量流向如下：

電機慣性
     ↓
再生能量
     ↓
IGBT模塊
     ↓
DC母線

如果這些能量沒有被消耗，DC母線電壓會迅速升高。

結果可能導致：

• DC Bus Overvoltage 故障

• 變頻器保護停機

• IGBT模塊損壞

為了防止這種情況，變頻器通過 動態製動係統 將多餘能量轉化為熱量。

動態製動能量路徑：

DC母線正極
      ↓
製動晶體管
      ↓
製動電阻
      ↓
熱能散發

因此製動電阻的作用就是：

將回饋能量轉換為熱量釋放到環境中。

三、ATV630直流母線結構

在理解製動電阻接線之前，必須先理解 DC母線結構。

ATV630內部直流母線主要包含兩個電位：

對於380-480V輸入電源，DC母線電壓通常為：

540VDC ~ 700VDC

這些電壓儲存在大容量電解電容中。

因此在維護變頻器時必須注意：

即使斷電後，DC母線仍可能保持高壓。

維修前必須：

• 斷開電源

• 等待電容放電

• 測量確認無電壓

否則可能發生觸電危險。

四、PA、PB 和 UD- 端子的作用

理解三個端子的作用是正確接線的關鍵。

PA（P+）

PA端子連接到 直流母線正極。

它提供製動回路的電壓來源。

PB端子

PB端子是 製動晶體管輸出端。

當DC母線電壓升高時：

1. 變頻器檢測到過壓趨勢

2. 製動晶體管導通

3. 電流通過製動電阻

因此 PB 端子實際上是 受控製的製動輸出端。

UD-端子

UD-表示：

UD- = DC BUS NEGATIVE

即：

直流母線負極

UD-端子通常用於：

• 共直流母線係統

• 外部製動單元

• DC供電係統

在普通應用中：

UD-不參與製動電阻回路。

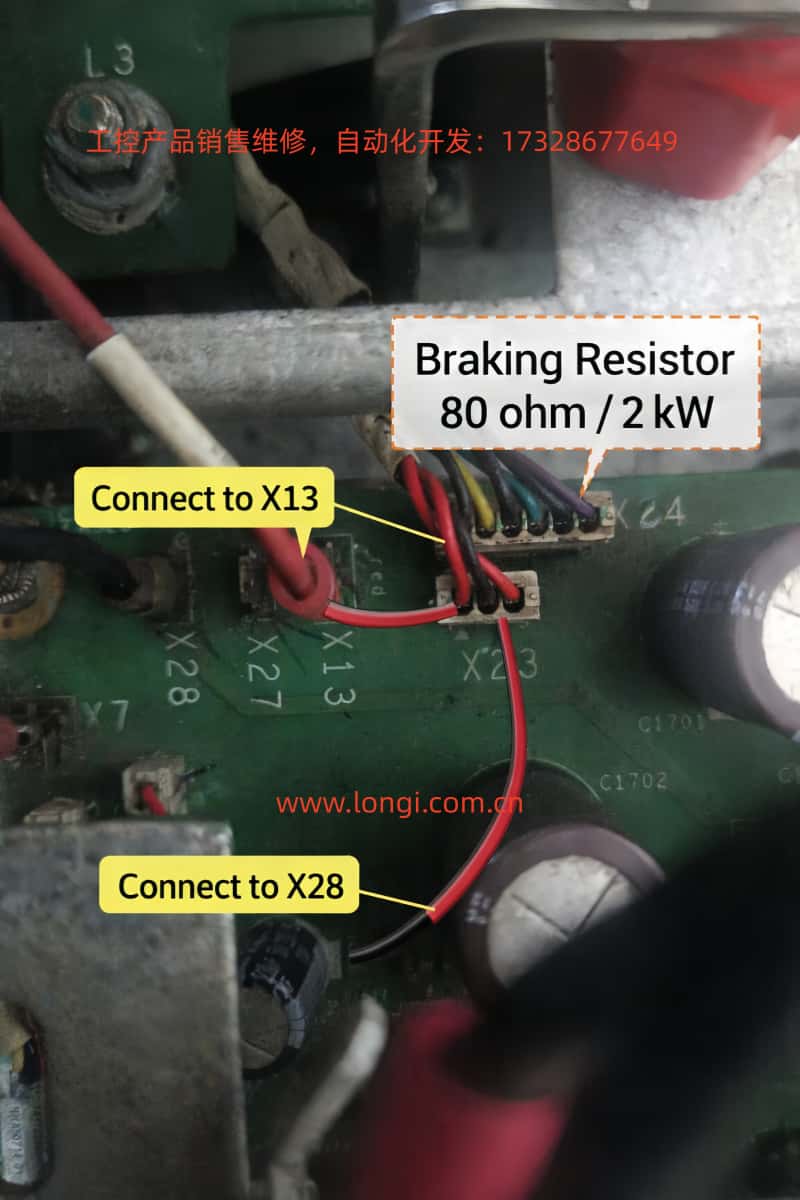

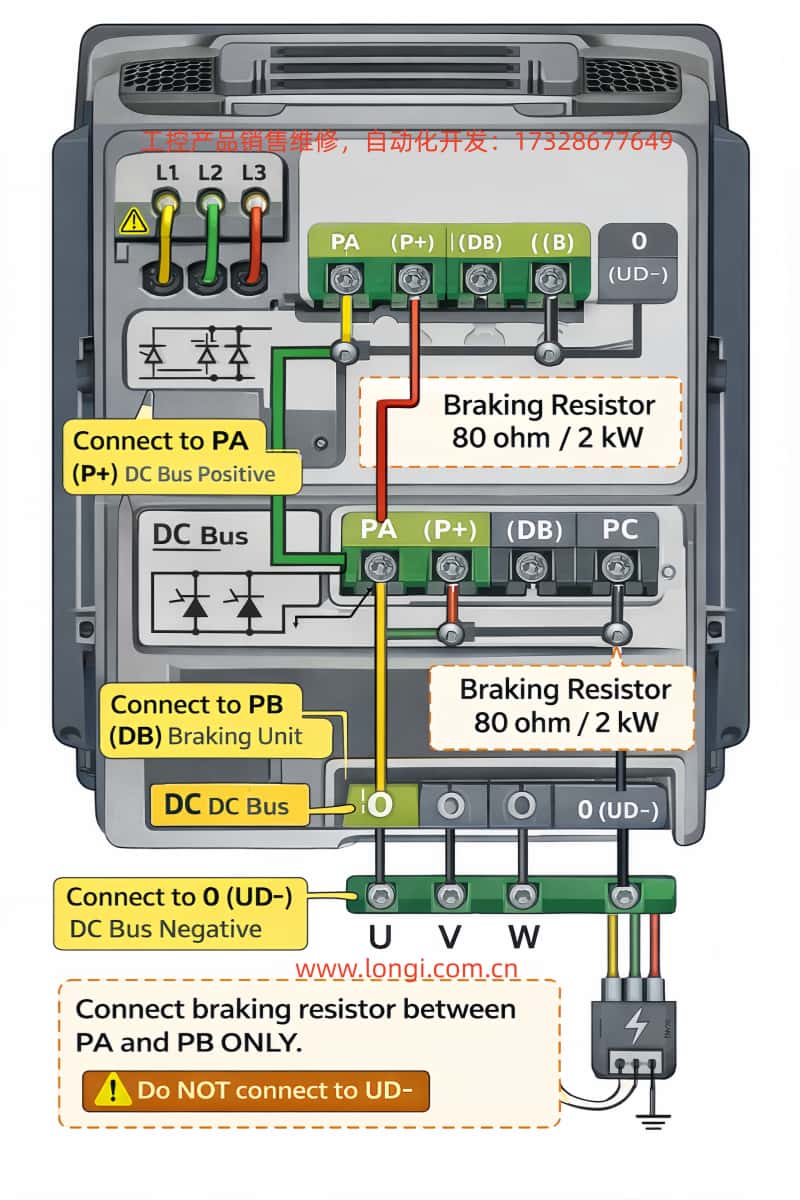

五、ATV630製動電阻正確接線方法

ATV630製動電阻的標準接線方式如下：

PA (P+) ───── 製動電阻 ───── PB

也就是說：

製動電阻連接在 DC母線正極 與 製動晶體管輸出之間。

當係統需要製動時：

1. DC母線電壓升高

2. 製動晶體管導通

3. 電流通過製動電阻

4. 能量轉化為熱量

六、為什麽不能接UD-

很多維修人員會誤接成：

P+ ─── 電阻 ─── UD-

這是嚴重錯誤。

這種接法等同於：

直接將電阻接在DC母線上。

可能產生以下後果：

• 電阻持續通電

• 電阻嚴重過熱

• 直流母線短路

• 變頻器損壞

同時也會繞過製動晶體管，使變頻器失去對製動電阻的控製。

因此必須牢記：

製動電阻絕對不能接到 UD-。

七、製動電阻選型方法

選擇製動電阻時需要考慮三個關鍵參數。

1 電阻值

電阻過小：

• 製動電流過大

• 製動晶體管過載

電阻過大：

• 製動能力不足

• 減速時間變長

典型範圍：

30Ω ~ 200Ω

具體數值取決於變頻器功率。

2 電阻功率

製動電阻功率計算公式：

P = V² / R

例如：

DC母線電壓：

650V

電阻：

80Ω

功率：

P = 650² / 80
≈ 5.2kW

但製動通常是間歇工作，因此：

2kW製動電阻在很多情況下已經足夠。

3 散熱條件

製動電阻會產生大量熱量。

安裝時應：

• 固定在金屬支架上

• 保持良好通風

• 遠離控製電路

如果散熱不好，可能導致：

• 電阻壽命縮短

• 控製板過熱

八、ATV630常見製動係統故障

在實際維修中，經常遇到以下問題。

製動電阻燒毀

可能原因：

• 電阻選型錯誤

• 散熱不良

• 製動頻率過高

製動晶體管損壞

典型故障表現：

DC BUS OVERVOLTAGE

或

OBF braking fault

接線錯誤

最常見錯誤：

P+ → 電阻 → UD-

這種錯誤可能導致：

• DC母線短路

• IGBT損壞

• 變頻器炸機

九、維修安全要求

在維護 ATV630 變頻器時必須遵守電氣安全規範。

維修前必須：

1. 切斷所有電源

2. 鎖定斷路器

3. 等待電容放電

4. 使用萬用表確認無電壓

DC母線電容儲能較大，即使斷電後仍可能存在數百伏電壓。

忽視這一點可能導致嚴重觸電事故。

十、製動係統故障排查步驟

當製動係統異常時，可以按照以下步驟檢查。

第一步

測量製動電阻阻值：

例如：

80Ω ±10%

第二步

檢查 PA 與 PB 端子接線是否牢固。

第三步

測量 DC母線電壓：

P+ → UD-

正常值：

540V ~ 700VDC

第四步

檢查製動參數設置。

確認製動功能已啟用。

十一、實際應用案例

以工業水泵係統為例。

當水泵快速停止時：

• 電機慣性產生再生能量

• 能量回流到 DC母線

• 製動晶體管導通

• 製動電阻消耗能量

如果沒有製動電阻：

• DC母線電壓上升

• 變頻器過壓跳閘

因此動態製動係統對工業設備非常重要。

結論

在 Schneider ATV630 變頻器係統中，製動電阻是保護設備的重要組件。

正確接線方式為：

PA → 製動電阻 → PB

同時必須記住：

UD- = DC母線負極

UD-不參與製動電阻回路。

遵循正確的接線方式可以：

• 防止 DC母線過壓

• 提高係統穩定性

• 延長變頻器使用壽命

• 提高設備安全性

在工業自動化係統中，正確配置製動電阻是保證變頻器可靠運行的重要環節。
