英威騰Goodrive35係列變頻器dEu速度偏差故障深度分析與優化策略

引言

英威騰Goodrive35（GD35）係列變頻器作為一款高性能閉環矢量控製變頻器，廣泛應用於工業自動化領域，如風機、水泵、電梯和精密機械設備。該係列產品采用先進的無速度傳感器矢量控製技術和DSP控製係統，支持異步電機和永磁同步電機的驅動，實現轉矩控製與速度控製的一體化。GD35變頻器具備優異的控製精度，速度控製精度可達±0.02%（有PG矢量控製模式下），轉矩響應時間小於10ms（有PG模式），並支持多種編碼器信號處理，滿足複雜高精度傳動需求。同時，它具有模塊化設計，可通過擴展板滿足個性化應用，如PROFIBUS、CANopen和以太網通訊。

在實際運行中，dEu故障（速度偏差故障）是GD35係列常見的保護機製之一。該故障代碼為34，通常在閉環矢量控製模式（P00.00=3）下觸發，當實際電機速度與給定速度偏差超過設定閾值並持續一定時間時，變頻器會停機保護，以防止設備損壞或係統失控。根據英威騰官方手冊，dEu故障的觸發源於負載異常或控製參數不匹配，但通過係統診斷和參數優化，可有效解決。本文將從原理、原因、診斷、解決方案、案例和預防角度進行深度剖析，旨在為工程技術人員提供實用指導。

GD35變頻器閉環矢量控製原理

閉環矢量控製是GD35的核心技術，它通過實時反饋電機速度和電流，實現精確的速度與轉矩調控。矢量控製的基本思想是將異步或同步電機的定子電流矢量分解為勵磁電流分量（產生磁場）和轉矩電流分量（產生轉矩），從而模擬直流電機的控製特性。具體而言，GD35采用坐標變換（Clark和Park變換）將三相電流轉換為d-q軸坐標係下的直流量，便於PI調節器控製。

在閉環模式下，速度反饋通常來自編碼器（PG卡）或無傳感器估計算法。給定速度（來自鍵盤、模擬量AI1/AI2/AI3、脈衝HDI或通訊）與實際反饋速度比較，形成速度偏差信號。該信號輸入速度環PI調節器（P03組參數），輸出轉矩給定值，再經電流環PI（P03.09和P03.10）調控，最終生成PWM信號驅動IGBT模塊輸出可變頻率電壓。

速度偏差檢測是保護機製的關鍵。GD35通過P11.14（速度偏差檢出值，範圍0.0~50.0%，默認10.0%）和P11.15（檢出時間，範圍0.0~10.0s，默認1.0s）定義閾值。當|實際速度 - 給定速度| / 最大速度 > P11.14，且持續時間 > P11.15時，觸發dEu故障。如果P11.15設為0.0s，則禁用該保護。檢測邏輯如圖所示：偏差曲線在t1<t2（t2=P11.15）時繼續運行；否則故障停機。該機製確保係統在負載突變或參數失調時及時響應，避免電機過載或失速。

此外，GD35支持弱磁控製（P03.26~P03.28），在高轉速時自動調整磁通以擴展速度範圍；轉矩控製模式（P03.11）可通過多種給定方式（如鍵盤P03.12或通訊）實現，轉矩上限由P03.18~P03.21設定。這些功能與速度偏差密切相關，若參數不當，可能放大偏差導致故障。

dEu故障定義與觸發條件

dEu故障全稱為“速度偏差故障”，是GD35在閉環矢量控製下的專用保護，故障代碼存儲在P07.27~P07.32的曆史記錄中。觸發條件基於速度閉環的偏差計算：偏差百分比 = |(反饋速度 - 給定速度)| / 最大輸出頻率（P00.03） × 100%。當偏差超過P11.14設定的閾值，並持續超過P11.15時間時，變頻器輸出故障信號，鍵盤顯示“dEu”，並根據P11.13設置決定輸出端子動作（欠壓或複位期間是否動作）。

從數學角度，速度環動態響應可描述為：轉速誤差e(t) = r(t) - y(t)，其中r(t)為給定速度，y(t)為反饋速度。PI調節器輸出u(t) = Kp * e(t) + Ki ∫ e(t) dt，Kp為比例增益（P03.00/P03.03），Ki為積分時間倒數（1/P03.01/P03.04）。若係統阻尼不足或負載擾動大，e(t)會放大，導致偏差超限。

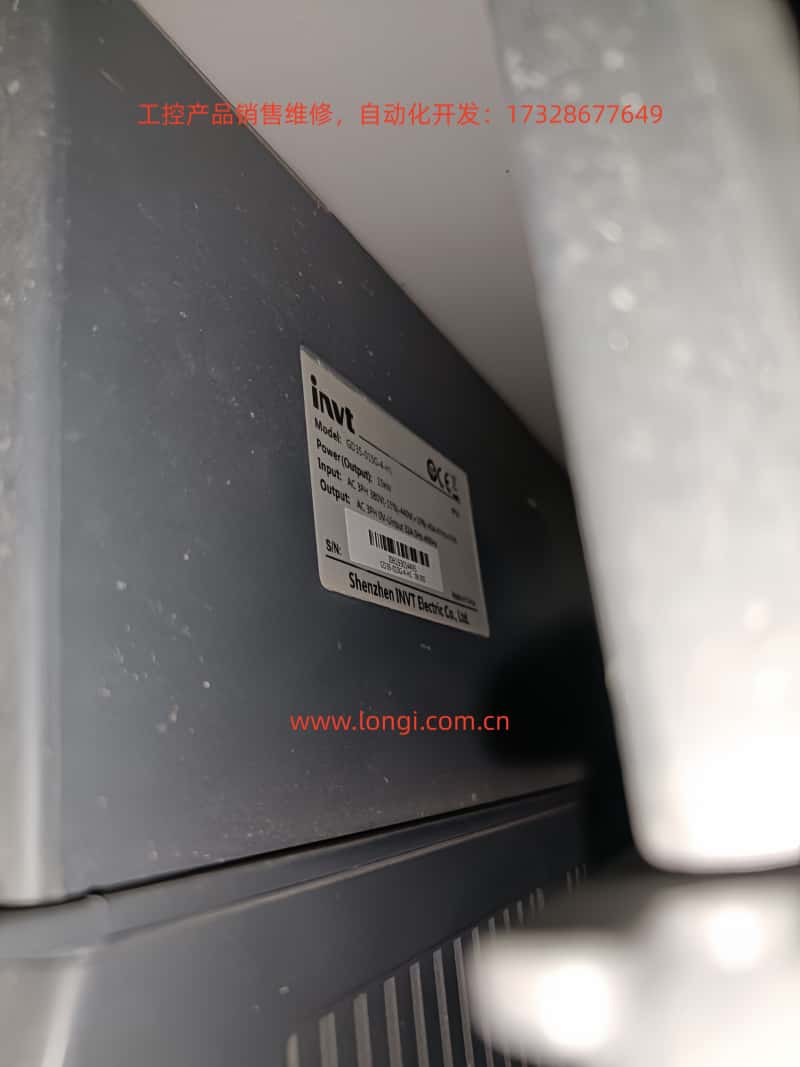

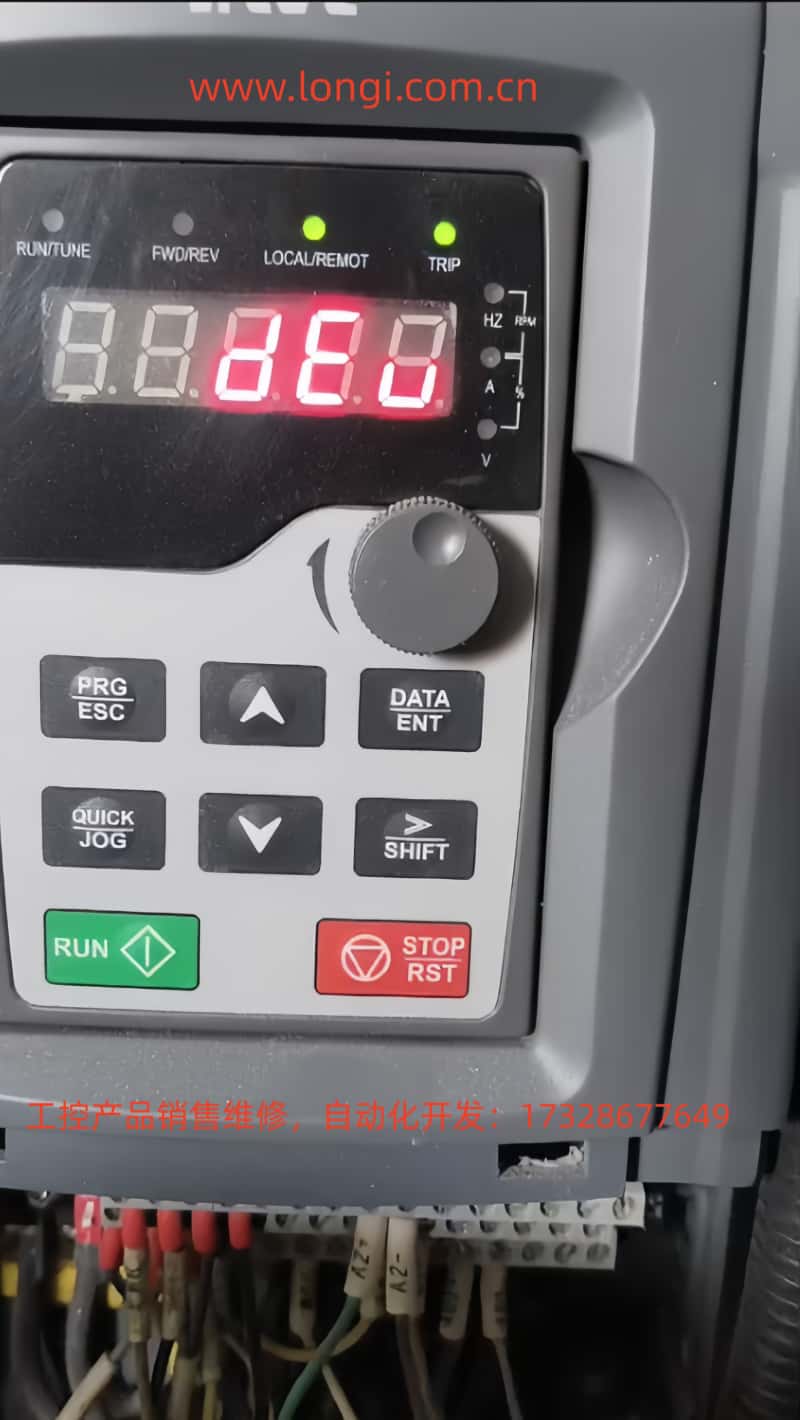

用戶提供的照片顯示變頻器型號為GD35-015G-4（15kW，380V），顯示屏為8.080 Hz（可能為給定頻率），並標注P11.15為1.0s的偏差檢測圖。該圖示意：偏差在0.1s~1.0s內波動，若t1<1.0s則無故障；t2=1.0s則觸發。實際應用中，偏差檢測僅在運行狀態下有效，且與控製模式相關（開環矢量或VF模式下P11.16影響0Hz輸出，但dEu主要針對閉環）。

故障原因分析

dEu故障的根源在於速度閉環無法維持穩定，具體原因可分為機械、電氣和參數三類。

1. 機械負載問題：負載過重或堵轉是最常見原因。例如，軸承卡阻、傳動帶鬆動或物料堵塞導致電機無法跟上給定速度。GD35手冊明確指出“負載過重或者被堵轉”為首要因素。此時，實際轉速y(t)滯後於r(t)，偏差積累超閾值。量化而言，若負載轉矩超過電機額定轉矩150%（過載能力），在1分鍾內可能觸發。

2. 控製參數不匹配：速度環PI參數（P03.00~P03.05）不當會導致響應遲鈍或振蕩。切換頻率P03.02/ P03.05默認5.00Hz/10.00Hz，若低頻區增益過小（<20.0），高頻區過大（>30.0），偏差易超10%。電流環PI（P03.09/ P03.10，默認1000）影響轉矩輸出，若未優化，弱磁區（P03.26=1200，P03.27=1200）磁通不穩也會放大偏差。轉矩給定濾波時間P03.13（默認0.100s）過長會延遲響應。

3. 編碼器或反饋問題：在有PG模式下，編碼器斷線（ENC1O，代碼37）、反向（ENC1D，38）或Z脈衝故障（ENC1Z，39）導致反饋失真。無PG模式依賴估計算法，若電機參數（P02組：額定功率P02.01、頻率P02.02、轉速P02.06）自學習不準（P00.15=1旋轉或2靜止自學習），速度估計誤差增大。

4. 電氣幹擾與硬件故障：電網波動引起母線電壓不穩（UV故障代碼10可能連鎖），或電流檢測電路異常（ItE代碼19）。外部幹擾（如電磁噪聲）影響模擬輸入AI或通訊給定，轉矩上限設置（P03.18~P03.21，默認180.0%）若過低，也會限製速度跟蹤。

5. 應用特定因素：在多電機同步或定位控製（P21/P22組）中，分度指令錯誤或定位增益P21.02/ P21.03不適會誘發偏差。預激磁時間P03.25（默認0.000s）不足，啟動時磁場建立慢，導致初始偏差。

這些原因往往交互，例如負載突變放大參數缺陷。通過P07.33~P07.48查看故障時運行頻率、電壓、電流等數據，可追溯根源。

診斷方法

診斷dEu故障需係統化步驟，確保安全（斷電前複位）。

1. 初步檢查：鍵盤顯示dEu時，按STOP/RST複位。查看P07.27當前故障類型（34為dEu），曆史記錄P07.28~P07.32分析複現頻率。監控P07.33運行頻率與P07.34斜坡給定比較偏差。

2. 參數讀取：進入P11組，確認P11.14/ P11.15默認值未改動。P03組檢查速度環PI是否機型默認（異步機P03.00=16.0，P03.01=0.200s）。P02組驗證電機參數與銘牌匹配。

3. 硬件檢驗：檢查電機接線、編碼器連接（ENC1O等無相關故障）。用萬用表測輸入電壓穩定，排除短路（ETH1/ETH2代碼32/33）。空載運行測試，若無故障則負載側問題。

4. 動態監測：運行中查看P17.00輸出頻率、P17.01輸出電流、P17.15轉矩給定。使用示波器捕獲速度波形，量化偏差時序。

5. 高級工具：通過MODBUS（P14組）或以太網（E-NET代碼30）連接上位機，讀取實時數據。英威騰調試軟件可模擬運行，分析PI響應曲線。

診斷後，若偏差短暫（<1.0s），可視為誤報；持續則需優化。

解決方案

解決dEu故障遵循“檢查-調整-驗證”流程。

1. 負載優化：確認機械無卡阻，負載不超過變頻器額定（150% 1min，180% 10s）。若堵轉，清理傳動係統；過重則分級啟動或加減速時間（P00.11~P00.12）。

2. 檢測參數調整：增加P11.15至2.0~5.0s，避免短暫偏差觸發；若應用允許，提高P11.14至15.0~20.0%。但勿過度，防止保護失效。

3. 控製參數調優：從空載開始，逐步調P03.00/ P03.03增益（從小到大，避免振蕩）；縮短P03.01/ P03.04積分時間（0.100~0.500s）提升響應。電流環若振蕩，減小P03.09/ P03.10至800~1200。弱磁區調P03.26/ P03.27，確保高速穩定。

4. 電機自學習：設置P00.15=1（旋轉自學習）或2（靜止），重置P02參數。同步機需檢查磁極位置（P20.02方向）。

5. 硬件修複：更換編碼器線纜，屏蔽幹擾；若電流異常，更換霍爾傳感器或主控板。

6. 轉矩整合：若轉矩模式（P03.11≠0），調整給定濾波P03.13；上限P03.20/ P03.21設為200.0%以裕度。

驗證：輕載運行觀察P07無新故障，逐步加負載測試。必要時重啟變頻器（切斷電源5min）。

案例研究

案例一：風機應用中的負載堵轉

某化工廠GD35-015G-4驅動風機，運行中頻繁dEu。診斷顯示P07.33=50.00Hz，偏差15%。原因：風道積塵堵轉。解決：清理風道，增加P11.15至3.0s；優化P03.00至25.0。結果：穩定運行，偏差<5%。

案例二：泵係統參數失調

水處理泵用GD35，同步機模式dEu。P02參數自學習不準，反饋滯後。解決：P00.15=1重學，調P03.03至20.0，P03.04=0.150s。添加弱磁P03.26=1500。效果：速度精度±0.02%，無故障。

案例三：精密機械編碼器故障

CNC機床GD35定位控製dEu。ENC1D伴隨，方向反。解決：P20.02反轉編碼器方向，重設P21.02=30.0位置環增益。結果：分度精度提升，偏差<2%。

案例四：多機同步通訊幹擾

生產線多GD35同步，E-CAN伴dEu。原因：通訊波特率不等。解決：統一波特率，屏蔽線纜；調P11.14=12.0%。效果：係統穩定，產量增10%。

這些案例證明，結合診斷與優化可高效排除故障。

預防與維護

預防dEu需常態化措施：

1. 定期檢查：每月檢負載、接線、編碼器；監控P07曆史，避免積累。

2. 參數備份：用P00.18出廠設置前備份（EEPROM P07.21）。

3. 最佳實踐：應用前自學習電機；漸進調PI，從默認起步。集成PLC（P08組）監控偏差。

4. 環境優化：確保通風（OH1/OH2代碼15/16），防塵濕；電網穩壓。

5. 升級固件：關注公司官網，更新DSP增強算法。

維護中，記錄調整日誌，便於追溯。

高級優化

為進一步提升性能，可整合轉矩控製：P03.11=1鍵盤給定，結合摩擦補償P03.30~P03.32（低速0.0%，高速對應50.00Hz）。定位應用調P21.03過程增益，P22.00 bit6選電平信號。脈衝串給定（P00.06=5）需濾波P00.07=0.010s。弱磁模式P03.28=0x000確保線性。

在IoT集成中，用以太網（P14組）實時反饋偏差，實現預測維護。

結論

dEu故障雖常見，但通過理解閉環矢量原理、係統診斷和參數優化，可有效化解。GD35的強大功能確保高可靠性，工程實踐證明，合理配置可將故障率降至0.1%以下。
