引言

在工業自動化領域，人機界麵（HMI）設備如Schneider Electric的Magelis XBTGT6330觸摸屏扮演著關鍵角色。它不僅提供直觀的操作界麵，還集成控製器功能，支持實時監控和數據交互。然而，當設備老化或故障時，如何從老屏備份並移植程序到備用屏成為維護工程師麵臨的常見挑戰。

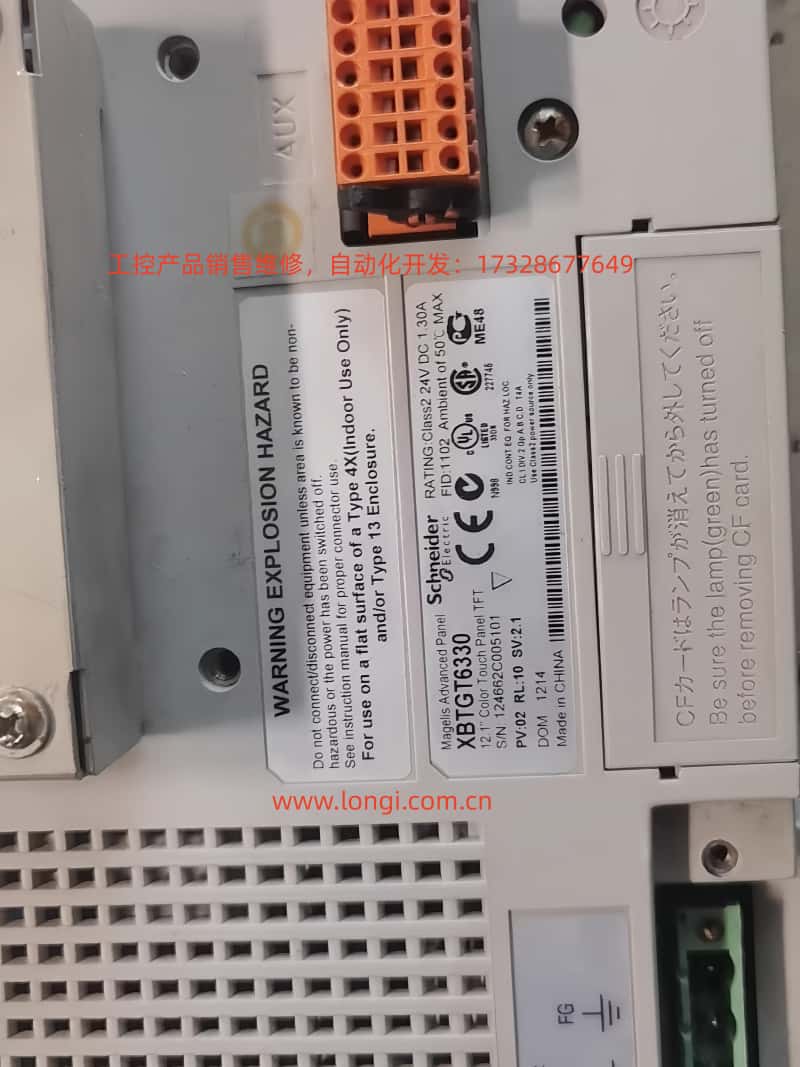

XBTGT6330作為一款12.1英寸TFT高級觸摸屏，支持Compact Flash（CF）卡、USB和以太網接口，程序轉移涉及運行時應用備份、源項目上傳以及極端情況下的硬件級FLASH芯片克隆。本文基於Schneider官方指南和實際維修經驗，係統闡述這些方法的技術原理、操作步驟、潛在風險及優化策略，幫助用戶高效處理程序遷移問題，同時避免數據丟失或設備損壞。

XBTGT6330的具體規格包括：SVGA分辨率（800x600像素）、65,536色顯示、32MB應用閃存、64MB DRAM、CANopen擴展支持，以及多種串口（COM1 RS232C/RS422/RS485，COM2 RS485）。其存儲器映射設計確保控製器和HMI地址差異最小化，但程序備份需嚴格遵守協議，以防校驗錯誤。以下將從基礎方法入手，逐步深入到高級硬件操作。

一、XBTGT6330硬件結構與存儲機製

理解XBTGT6330的硬件是程序移植的基礎。該設備采用嵌入式架構，主板集成CPU、DRAM、SRAM和閃存芯片。

1. 核心組件與功能

• 閃存：通常為TSOP48封裝的NOR型EPROM，存儲運行時程序、界麵數據和變量映射。

• SRAM：用於實時數據保留，由鋰電池供電（壽命約10年）。

• CF卡槽：推薦使用Schneider原廠卡（如XBTZGM128），以確保兼容性和寫入周期（約10萬次）。

• DIP開關：位於CF卡蓋下，DIP1 ON用於啟用從CF卡加載程序（下載模式）。

2. 存儲器映射與啟動機製

• 映射結構：係統引導區、應用區、配置區。

• 啟動驗證：設備啟動時會驗證閃存完整性，若檢測到不一致（如CRC校驗失敗），可能進入錯誤狀態（外部錯誤）。

• 接口特性：USB（Vijeo Designer連接）、以太網（FTP傳輸）、串口（Modbus/Uni-Telway）。

 維修提示：非原廠CF卡可能導致數據損壞；操作時需注意靜電防護和斷電操作。

二、使用CF卡進行程序備份與轉移

CF卡是XBTGT6330程序轉移的最安全方法，尤其當源項目不可用時。它允許備份運行時應用（包含界麵、邏輯和變量），而非可編輯的.vdz源文件。原理基於設備的數據管理器（Data Manager）。

1. 備份步驟（老屏操作）

1. 準備CF卡：確認兼容性（推薦Schneider原廠卡XBTZGM64/128），插入前關機。

2. 進入係統菜單：開機時按住觸摸屏右上角或使用功能鍵進入離線模式。

3. 執行備份：導航至 Data Manager > Backup > Application。

• 備份文件將存入CF卡的 \SFlash 目錄。

4. 驗證：觀察CF卡訪問燈（綠色ON表示訪問中），完成後關機取卡。

2. 轉移到備用屏

1. 插入CF卡：將備份卡插入備用XBTGT6330（注意：型號、PV、RL、SV需一致）。

2. 設置DIP開關：打開CF蓋，將 DIP1置ON（啟用從CF下載）。

3. 開機加載：設備自動從CF卡恢複程序到內部閃存。

4. 複位與測試：加載完成後，重置DIP開關（DIP1 OFF），開機驗證界麵和邏輯。

 經驗分享：論壇經驗顯示，若老屏無CF卡，可購買新卡插入後直接備份。此方法無需Vijeo Designer，適用於現場快速維修，但無法獲取源代碼進行編輯。

三、Vijeo Designer軟件上傳程序

Vijeo Designer（版本6.2或更高）是Schneider官方HMI編程工具，支持通過USB、以太網或串口上傳項目。

1. 上傳條件與局限

• 必要條件：下載程序時必須勾選 “Include Editor Project”，並將數據位置設為 Secondary Drive（CF卡）或 Optional Drive（USB）。

• 局限：若未勾選，僅能上傳運行時數據，無法獲取可編輯源文件，直接上傳會報錯（如“NO CF card found”）。

• 不可逆性：運行時應用無法逆向工程為源項目，需聯係原開發者或重建。

2. 上傳步驟

1. 物理連接：

• 優先使用 XBTZG935 USB電纜。

• 或通過以太網輸入HMI IP地址。

2. 軟件操作：啟動Vijeo Designer -> 右鍵“Vijeo Manager” -> “Upload Editor Project”。

3. 選擇連接：匹配下載時的設置（USB/以太網/串口）。

4. 執行上傳：軟件從CF卡或USB提取.vdz文件。

5. 驗證：在PC端使用模擬器運行檢查完整性。

3. 連接方式對比

四、FLASH芯片移植：硬件級程序克隆

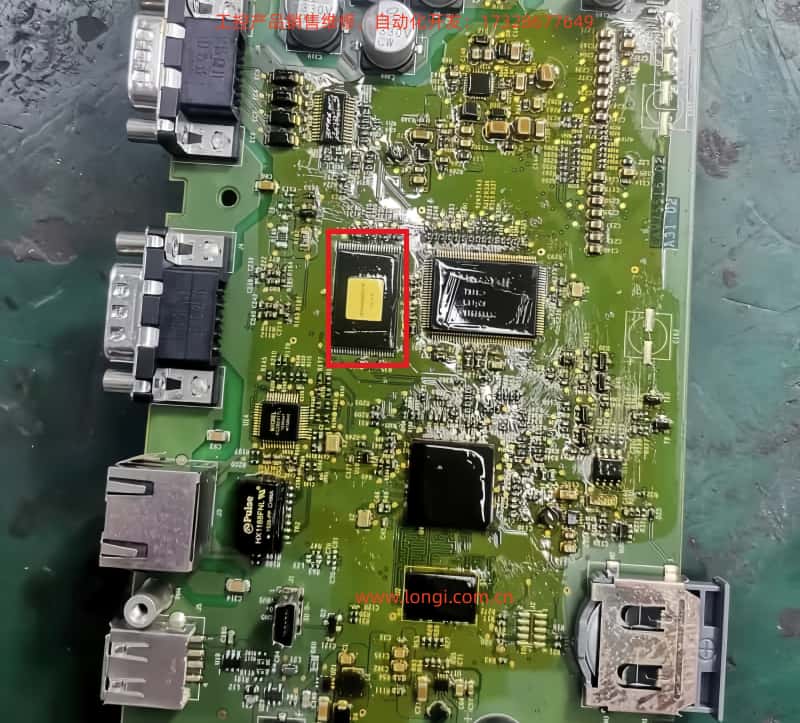

當CF卡不可用或備份失敗時，維修場合常采用FLASH芯片克隆。這涉及拆卸TSOP48芯片（主閃存），讀取數據並寫入新芯片。

1. 移植原理

• 芯片類型：NOR型Flash（如Samsung K9F係列），支持SPI接口讀取。

• 校驗機製：係統啟動時驗證Checksum/CRC。若不匹配，觸發錯誤狀態。

• 風險：操作不當可能導致設備“變磚”。

2. 所需工具

• FLASH編程器：MiniPro TL866II 或 CH341A（支持TSOP48）。

• 焊接設備：熱風槍（溫度300-350°C）或回流焊站。

• 軟件工具：十六進製編輯器（HxD）、編程器驅動。

• 防護：防靜電手環、隔熱板。

3. 詳細操作流程

1. 拆卸老屏：關機拆板，用熱風槍移除TSOP48閃存芯片。

2. 讀取數據：將芯片插入編程器，選擇“Read”模式，Dump全鏡像為 .bin 文件。

3. 寫入新芯片：

• 從備用屏拆下同型號芯片，或使用新兼容芯片。

• 選擇“Program”模式寫入bin文件，務必啟用“Verify”。

4. 焊接回板：SMT焊接，確保引腳無短路/虛焊。

5. 測試啟動：上電觀察。若進入正常運行界麵，則移植成功。

4. 校驗修複（關鍵難點）

• CRC/Checksum：係統比較閃存與RAM加載內容。

• 修複方法：

• 使用編程器軟件自動計算校驗值。

• 手動分析：用HxD打開bin文件，分析偏移（通常文件尾部4-8字節），參考STM32等設備的CRC多項式（常見0x04C11DB7）進行修正。

• 無強加密：XBTGT係列主要依賴完整性驗證，無AES設備綁定，相同硬件下克隆成功率高。

五、校驗機製深度分析與應對策略

編程指南“錯誤檢測、類型和管理”章節指出：啟動時檢查應用頭部CRC，不符則進入剩餘變量狀態或報錯。

1. CRC原理

使用循環冗餘校驗（如32位CRC-32）檢測數據位翻轉。閃存數據通過算法生成碼，存儲在特定偏移；加載時重新計算比較。

2. 常見問題處理

• 克隆位錯誤：編程器多次Verify，確保bin文件一致。

• 頭部不匹配：使用hex2000等工具自動修複CRC。

• 設備配置差異：若閃存含序列號，需用Vijeo Designer強製覆蓋空白應用後再加載。

• 高級驗證：部分工業設備用MD5，但XBT係列主要為CRC。

 警告：若無法確定校驗算法，強行寫入可能導致係統反複重啟。建議優先嚐試軟件恢複。

六、風險評估與最佳實踐

1. 潛在風險

• 硬件損壞：靜電擊穿、熱風槍過熱導致PCB分層。

• 兼容問題：硬件版本（PV/RL）差異導致地址映射錯誤。

• 數據丟失：校驗失敗導致無法啟動，SRAM數據丟失。

• 法律風險：逆向工程可能涉及侵權。

2. 最佳實踐指南

1. 預防為主：下載時始終勾選 Include Editor Project 並本地歸檔。

2. 原廠配件：使用Schneider認證的CF卡和USB線纜。

3. 沙箱測試：先在備用屏或模擬器驗證移植程序。

4. 文檔支持：查閱《Magelis XBT GT Programming Guide》和《Hardware Guide》。

5. 專業求助：若無維修經驗，聯係Schneider授權服務中心。

七、實際案例研究

• 案例1（CF卡轉移）：工廠老XBTGT6330故障，無源項目。工程師用CF卡備份運行時，DIP開關啟用加載，5分鍾完成轉移，生產即時恢複。

• 案例2（Flash克隆）：閃存物理損壞。拆下芯片用TL866II讀取，寫入新芯片後用HxD修複校驗區，設備恢複正常，但SRAM數據需手動重置。

• 案例3（上傳失敗）：因下載時未勾選包含源項目，Vijeo Designer上傳失敗。用戶通過USB導出配置結合逆向工程重建項目，耗時2天，凸顯預防重要性。

八、未來趨勢與替代方案

• 雲備份：工業4.0趨勢下，Schneider新係列（如Harmony GTO）支持無線/雲端備份。

• 軟件升級：EcoStruxure Machine SCADA Expert 提供集成化遠程管理。

• 新一代硬件：升級至HMIGTO係列，兼容舊程序並提供AES加密保護。

• AI維修：AI輔助診斷工具開始用於預測閃存壽命和自動校驗修複。

結論

Schneider Magelis XBTGT6330程序備份與移植需綜合運用硬件知識與軟件技巧：

1. 首選CF卡：最安全、最快捷的現場維修手段。

2. 次選Vijeo Designer：需提前預留源項目選項。

3. 最後手段：FLASH芯片克隆，需專業設備和校驗修複能力。

在工業環境中，深刻理解校驗機製並嚴格遵循操作規範，是確保係統可靠性和生產連續性的關鍵。
