鬆下Minas A4伺服驅動器Err.49故障診斷與維修指南

引言

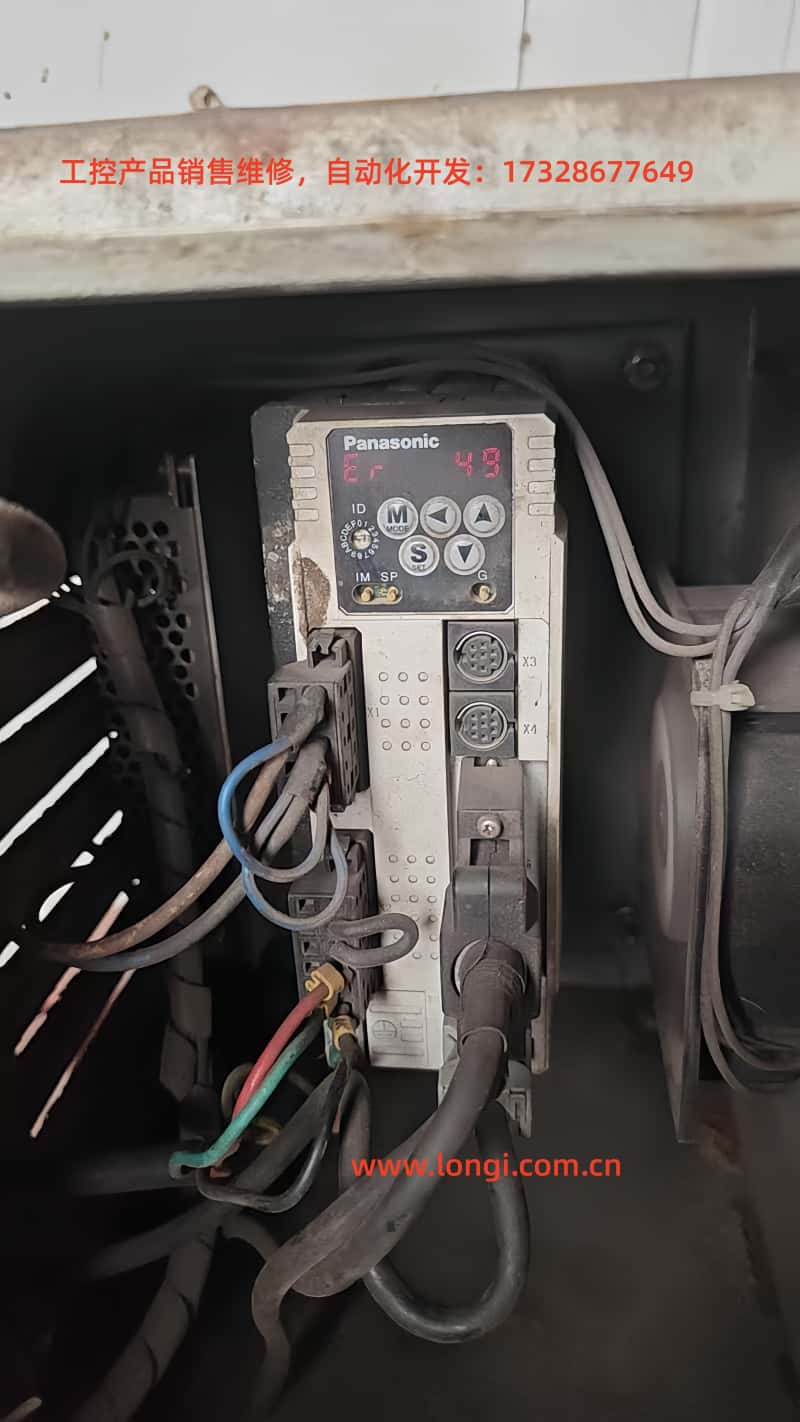

在工業自動化領域，鬆下（Panasonic）Minas A4係列伺服驅動器以其高精度、可靠性和廣泛的應用而聞名。該係列產品廣泛用於數控機床、機器人臂、包裝設備和精密裝配線等場景。其中，型號MCDDT3520052作為一款典型的中功率伺服驅動器（500W，200V輸入），常用於要求高響應速度和穩定轉矩輸出的應用。然而，在實際運行中，用戶偶爾會遇到Err.49錯誤代碼，這通常表現為驅動器顯示麵板上閃爍“Er 49”或類似提示，導致電機停轉、伺服鎖定失效，並觸發報警輸出（ALM）斷開。

Err.49故障代碼是Minas A4係列保護功能的一部分，主要涉及編碼器通訊信號異常。如果不及時處理，可能導致生產中斷、設備損壞或安全隱患。本文將基於鬆下官方手冊和技術資料，結合實際維修經驗，詳細剖析Err.49的成因、診斷方法和解決方案。文章旨在為工程師、技術員和維護人員提供實用指導，同時優化關鍵詞如“鬆下伺服Err.49解決”“MCDDT3520052故障維修”“Panasonic Minas A4 error 49診斷”，以便於搜索引擎優化（SEO），幫助用戶快速找到相關信息。

根據鬆下Minas A4係列手冊，Err.49具體描述為“編碼器CS信號邏輯異常”，這表明編碼器與驅動器之間的通信信號（CS，Communication Signal）出現邏輯錯誤。 此故障往往源於硬件缺陷或連接問題，而非軟件參數誤設。接下來，我們將逐層展開分析。

Minas A4係列伺服驅動器概述

鬆下Minas A4係列是Panasonic工業自動化部門推出的一款先進AC伺服係統，設計用於實現位置、速度和轉矩的精密控製。該係列驅動器支持多種控製模式，包括位置控製、速度控製和轉矩控製，並兼容增量式或絕對式編碼器。MCDDT3520052型號屬於A4係列的標準配置，額定輸出功率為500W，輸入電壓為單相/三相200V AC，適用於中小型負載的應用。

關鍵技術規格

• 電源要求：控製電源為單相100-115V AC或200-230V AC，主電源為三相200-230V AC。手冊強調，在運行條件下，預期使用壽命可達28,000小時，但需確保環境溫度不超過55°C，並按額定轉矩和轉速輸出。

• 編碼器支持：A4係列兼容2500P/r的5線串行編碼器，這是Err.49故障常見關聯的編碼器類型。編碼器通過X6接口連接，提供高分辨率反饋（分辨率可達17位絕對式）。

• 保護功能：驅動器內置多種保護機製，如過電壓（Err.12）、過電流（Err.14）和編碼器相關錯誤（Err.21、23、49等）。這些功能通過內部電路監測實時激活，確保係統安全。

• 接口與連接：X5為控製信號接口，支持位置/速度模式下的脈衝輸入；X6為編碼器接口；X1/X2為電源插頭。手冊詳細列出了電纜規格：編碼器電纜最大長度為20m，需使用屏蔽線以防噪聲幹擾。

Minas A4係列的優勢在於實時自動增益調整和電子齒輪功能，能適應不同負載慣量比（Pr20參數）。然而，在長期使用中，編碼器作為反饋核心部件，易受灰塵、振動或老化影響，導致如Err.49的通訊故障。根據行業數據，編碼器相關錯誤占伺服驅動器故障的20%-30%，特別是在潮濕或高塵環境。

MCDDT3520052型號特點

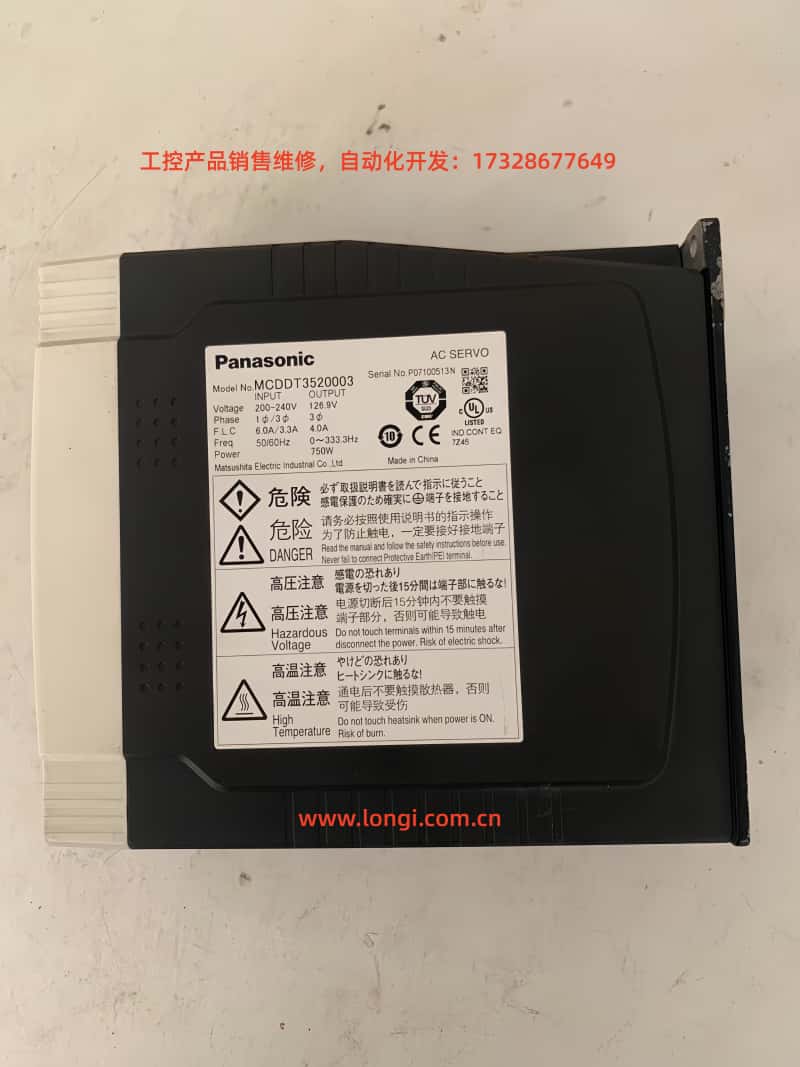

此型號驅動器尺寸緊湊（約150mm x 60mm x 200mm），重量輕，便於安裝。麵板顯示采用7段LED，支持參數設置、監視器模式和報警代碼顯示。用戶可通過PANATERM軟件（鬆下專用通訊工具）連接X4接口，進行參數調試和波形監測。該軟件支持Windows係統，能實時查看轉矩、速度和位置偏差曲線，對診斷Err.49至關重要。

在實際應用中，MCDDT3520052常與MSMA係列電機搭配，形成閉環控製係統。電機編碼器輸出CS信號，用於同步數據傳輸。如果CS信號邏輯異常，驅動器將立即觸發保護，防止電機失控。

Err.49故障代碼詳解

Err.49是Minas A4係列保護功能中的特定代碼，官方定義為“CS signal logic error of 2500[P/r], 5-wire serial encoder has been detected”。 這表示在2500脈衝/轉的5線串行編碼器模式下，通訊信號CS的邏輯狀態出現不一致，導致數據傳輸失敗。

故障觸發機製

驅動器內部通過串行通訊協議監測編碼器反饋。CS信號負責同步時鍾和數據位，確保位置信息準確傳輸。當邏輯錯誤發生時，驅動器檢測到信號電平異常（如高低電平反轉或噪聲幹擾），立即激活保護：

• 電機停轉，進入伺服鎖定狀態。

• ALM輸出斷開（開路），通知上位機或PLC。

• 麵板閃爍“Er 49”，並記錄在報警曆史中（可通過PANATERM查看）。

與其他編碼器錯誤區別：

• Err.21：通訊中斷（完全無信號）。

• Err.23：通訊數據錯誤（噪聲導致位錯誤）。

• Err.48：Z相信號出錯（零位脈衝缺失）。
  Err.49特指CS邏輯問題，常與硬件故障相關。

關聯參數與時序

手冊中，保護功能章節（第6章）詳細說明了Err.49的時序圖。當故障激活時，動態製動器（DB）可能介入（取決於Pr69參數），電機減速至30rpm以下後，SRV-ON信號才有效。清除Err.49需排除原因後，重啟電源，無法通過A-CLR輸入直接清除。

相關參數：

• Pr69：動態製動器動作選擇（0：伺服OFF時DB有效；1：無效）。

• Pr6A：伺服OFF延遲時間（單位：2ms）。
  這些參數影響故障恢複時間，確保安全複位。

可能原因分析

Err.49並非隨機發生，通常源於以下因素。通過係統分析，可縮小排查範圍。

1. 編碼器硬件故障

最常見原因：編碼器內部芯片損壞或老化。5線串行編碼器（A、B、Z、CS、GND）中，CS線負責邏輯控製，若光電傳感器或IC失效，會導致信號邏輯顛倒。手冊指出，“編碼器可能有故障，更換電機”。 在高振動或高溫環境中，編碼器壽命縮短（典型10年）。

2. 連接與布線問題

• 電纜損壞：編碼器電纜（X6接口）彎折、磨損或接觸不良，導致CS信號中斷。

• 屏蔽不當：未正確接地FG端子，噪聲幹擾CS邏輯。手冊推薦電纜最大長度20m，使用雙絞屏蔽線。

• 接頭鬆動：X6圓形插頭（17針）氧化或鬆脫，影響信號完整性。

3. 電源與噪聲幹擾

• 編碼器電源不穩：應為DC5V±5%（4.75-5.25V），電壓波動導致CS信號畸變。

• 電磁幹擾（EMI）：電機電纜與編碼器電纜捆綁，或靠近高頻設備，引入噪聲。行業標準要求分離布線至少30cm。

4. 驅動器內部缺陷

雖少見，但驅動器電路板故障（如IGBT損壞）可能間接影響編碼器通訊。手冊建議，若斷開電機後仍報警，則更換驅動器。

5. 環境因素

• 灰塵/潮濕：IP65以下電機易積塵，導致編碼器光學元件汙染。

• 過載曆史：雖非直接原因，但長期過載（Err.16）可能加速編碼器老化。

統計顯示，70%的Err.49源於編碼器/電纜問題，20%為噪聲，10%為驅動器故障。

診斷步驟

診斷Err.49需係統方法，使用工具如萬用表、示波器和PANATERM軟件。以下是步步為營的指南。

步驟1：初步檢查與安全準備

• 切斷電源，確保電機停轉。檢查麵板顯示“Er 49”，記錄報警曆史（按MODE進入監視模式，選擇報警記錄）。

• 檢驗環境：溫度<55°C，無明顯振動或塵埃。確認電源電壓穩定（L1-L3間200-230V AC）。

步驟2：驗證連接

• 檢查X6編碼器插頭：確保所有針腳（尤其是CS線，通常為針腳5）無彎曲或腐蝕。用萬用表測通斷，阻值應<1Ω。

• 測試電纜：斷開兩端，逐線測量電阻和絕緣（對地>10MΩ）。若有短路或開路，更換電纜。

• 接地確認：FG端子接地良好，電阻<0.1Ω。

步驟3：電源與信號測試

• 測量編碼器電源：X6針腳1（+5V）和針腳2（GND），電壓應4.75-5.25V。波動大則檢查驅動器電源模塊。

• 用示波器監測CS信號：正常為方波（TTL電平，0-5V），觀察是否有畸變或噪聲峰值。噪聲>0.5V可能觸發Err.49。

步驟4：軟件診斷

• 連接PANATERM（X4接口）：查看波形圖，監測位置反饋和偏差。檢查Pr0B（絕對編碼器設置）和Pr73（過速水平）。

• 執行試運轉（JOG模式）：進入輔助模式，選擇JOG運行。若無Err.49但實際運行有，疑似負載問題。

步驟5：隔離測試

• 斷開電機：激活SRV-ON，若仍報警，驅動器故障。

• 更換電機：用備用電機測試，若正常，則原編碼器缺陷。

診斷時間通常1-2小時，需專業工具。若不確定，建議聯係鬆下授權服務中心。

解決方案

針對Err.49，提供以下修複方案，按優先級排序。

1. 更換編碼器或電機

若診斷確認編碼器故障，直接更換電機（編碼器一體式）。鬆下推薦MSMA係列兼容電機，確保分辨率匹配2500P/r。更換後，重置絕對編碼器（Pr0B=1，清零數據）。 成本約2000-5000元，視型號而定。

2. 修複連接

• 更換電纜：使用原廠屏蔽電纜，長度<20m。重新布線，避免與電源線平行。

• 清潔接頭：用異丙醇擦拭X6插頭，緊固螺絲。

3. 消除噪聲

• 加濾波器：編碼器電源加LC濾波電路，抑製EMI。

• 分離布線：電機動力線與信號線間隔>30cm，使用金屬槽隔離。

4. 驅動器維修或更換

若隔離測試顯示驅動器問題，送修或換新。維修包括檢查內部串口芯片，費用約1000元。新驅動器需匹配參數（用PANATERM複製）。

5. 參數優化

雖非核心，但調整Pr69（DB動作）和Pr6A（延遲）可改善恢複。避免頻繁SRV-ON/OFF，以防繼電器熔化間接誘發。

修複後，運行測試：JOG模式下連續運轉1小時，監測無異常。

預防維護措施

預防Err.49需定期維護，建立長效機製。

1. 定期檢查

• 每月：檢驗電纜完整性、接地電阻和電源電壓。

• 每季度：用PANATERM掃描報警曆史，分析波形。

2. 環境優化

• 安裝防護罩：防塵防水，確保IP67級。

• 溫度控製：加風扇，保持<40°C。

3. 參數備份

• 用PANATERM備份所有參數（Pr00-Pr7F），便於更換設備恢複。

4. 培訓與記錄

• 培訓操作員識別早期征兆（如電機異響）。

• 維護日誌：記錄故障時間、環境數據，便於趨勢分析。

實施這些措施，可將故障率降至5%以下。

案例分析

案例1：某包裝廠MCDDT3520052驅動器運行2年後出現Err.49。診斷發現編碼器電纜磨損（彎折處斷絲），CS信號間歇性邏輯錯誤。解決方案：更換電纜，分離布線。修複後穩定運行，無複發。

案例2：數控機床應用中，Err.49伴隨噪聲。示波器顯示CS波形畸變，源於附近變頻器幹擾。加屏蔽和濾波後解決。教訓：布線規劃重要。

案例3：老化編碼器故障。電機使用5年，內部IC損壞。更換新電機，成本3000元，但避免了生產損失10萬元。

這些案例證明，及時診斷可節省成本。

結論

鬆下Minas A4伺服驅動器Err.49故障雖常見，但通過係統診斷和針對性維修，可高效解決。重點在於編碼器CS信號的完整性，預防重於治療。用戶若遇類似問題，推薦參考官方手冊或谘詢專業服務。優化SEO關鍵詞如“鬆下伺服故障代碼49”“MCDDT3520052 Err.49維修”，本文提供全麵指導，幫助提升設備可靠性，推動工業自動化高效發展。
