匯川IS620P伺服驅動器Er.400故障詳解：過電壓原因分析、診斷流程與解決方案

發布時間:2026-02-01 10:27:41 | 瀏覽量：775

匯川IS620P伺服驅動器Er.400故障詳解：過電壓原因分析、診斷流程與解決方案

引言

在工業自動化係統中，伺服驅動器是實現精密運動控製的關鍵設備。匯川技術的IS620P係列伺服驅動器，以其功率範圍100W至7.5kW、高響應性和支持多種通信協議（如Modbus、CANopen和CANlink）的特性，廣泛應用於半導體製造、機床、食品加工和傳送機械等領域。然而，實際運行中，Er.400故障作為主回路過電壓的典型報警，常導致係統保護性停機，影響生產連續性。該故障通常源於電源異常、製動能量管理不當或參數配置錯誤，如果不及時處理，可能加速硬件老化或引發連鎖問題。本文從技術視角原創剖析Er.400故障的成因、診斷方法和解決方案，結合匯川官方手冊《IS620P係列伺服設計維護使用手冊》和《IS620P(N)常見故障處理》中的數據，提供實用指導。針對工程師和維護人員，本文強調係統性排查，旨在降低停機時間，提升設備可靠性。同時，融入行業案例和預防策略，助力優化自動化係統設計。

IS620P係列伺服驅動器概述

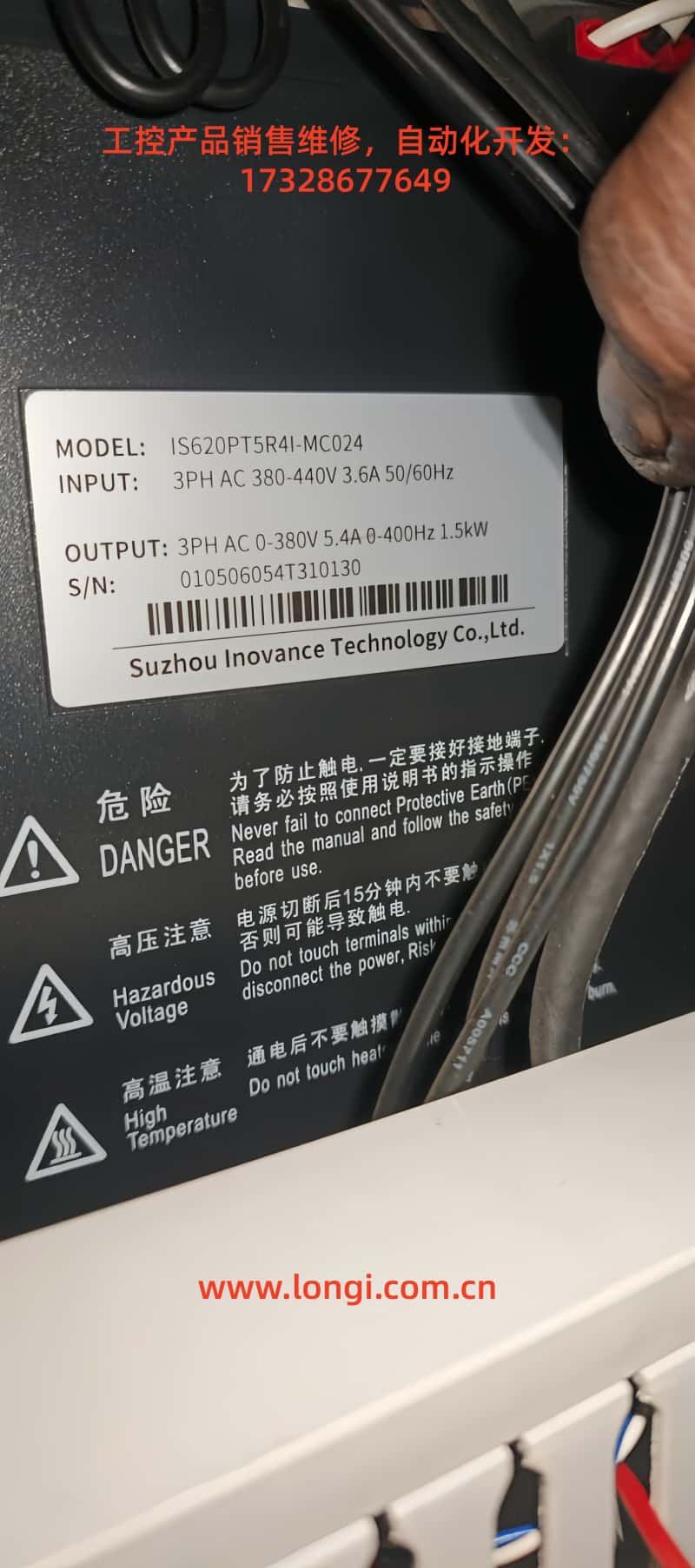

匯川IS620P係列是高性能中小功率交流伺服驅動器，設計用於位置、速度和轉矩控製，支持多軸聯網運行。

產品規格：功率覆蓋100W~7.5kW，電壓等級包括220V和380V。
核心功能：配備剛性表設置、慣量辨識和振動抑製功能，配合MS1/ISMH係列伺服電機（20位或23位多圈絕對值編碼器），實現安靜平穩的精準定位。
硬件結構：主回路（R、S、T輸入，U、V、W輸出）、控製回路（L1C、L2C）和通信接口（CN3/CN4）。
認證標準：符合CE標準，如EMC指令EN 61800-3和LVD指令EN 61800-5-1，確保電磁兼容性和安全。

固件與故障顯示：

從固件演進看，IS620P係列不斷優化過壓保護邏輯，例如V2.0版本調整了H02組參數，提高了再生能量處理能力。

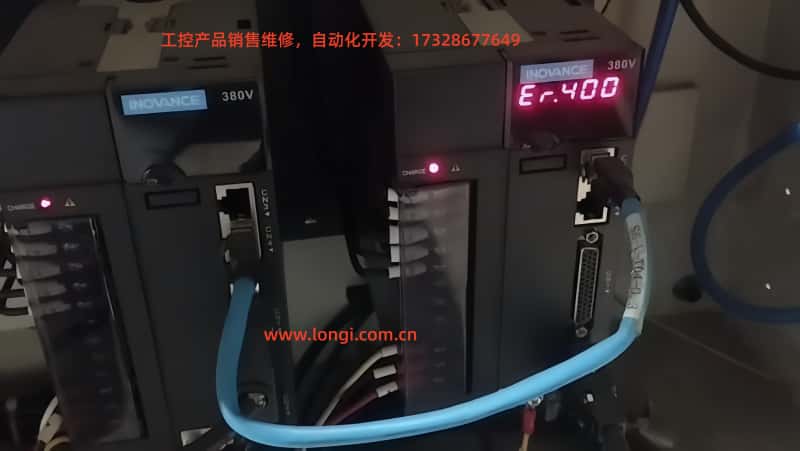

操作麵板LED顯示故障碼，如Er.400表示主回路直流母線電壓超過閾值：

220V等級：正常約310V，故障閾值420V。
380V等級：正常約540V，故障閾值760V。

該係列在多軸係統中常見，Er.400多發於減速階段或電源波動時，內部日誌通過H0B組參數記錄，如H0B-40（母線電壓）和H0B-45（內部碼）。

Er.400故障的定義與觸發機製

根據《IS620P係列伺服設計維護使用手冊》第444頁，Er.400定義為主回路過電壓，即P⊕和-間直流母線電壓超過保護閾值。

故障性質：屬於NO.1類可複位報警，不會立即損壞硬件，但反複觸發可能導致電容衰減或IGBT模塊應力增加。
觸發機製：涉及再生能量反饋。電機減速時，動能轉換為電能回饋母線，若無法及時消耗（如製動電阻失效），電壓升高至閾值即報警。

與其他故障的區分：

Er.410：主回路欠電壓（低於閾值，如380V<480V）。
Er.920：製動電阻過載（能量吸收超限）。
Er.922：外接電阻過小（阻值<最小允許）。
注：Er.400常與Er.920聯動，特別是在高慣量負載急停場景。

產生機理詳解：

母線電壓公式： $V_{d c} = 2 \times V_{a c}$ （輸入有效值）。正常380V下約537Vdc。
再生功率公式： $P_{re g e n} = \frac{J \times ω ^{2}}{2 \times t _{d ec}}$ ，其中 $J$ 為係統慣量， $ω$ 為轉速， $t_{d ec}$ 為減速時間。
觸發條件：若 $P_{re g e n}$ > 電容吸收能力（約100J~500J，視型號），電壓峰值超760Vdc（380V級）觸發Er.400。

Er.400故障的可能原因分析

基於《IS620P(N)常見故障處理》第34-36頁和行業實踐，Er.400成因分類如下。約50%源於電源問題，30%製動係統，15%參數錯誤，5%硬件故障。

1. 電源輸入異常

輸入電壓過高：380V等級相間>537V（有效值>380V+10%），220V>297V。電網波動、變壓器故障或峰值負載導致。
誤接電源：220V驅動器接380V，若未炸機，直接報Er.400，因母線瞬間超420V。
外部幹擾：雷擊或浪湧引起瞬態高壓，損壞濾波電路。

2. 製動電阻配置不當

內置/外接電阻失效：斷路（阻值∞）或阻值過大（H02-27>推薦），無法吸收再生能量，導致電壓峰值。
能量計算失誤：高慣量負載（如垂直軸）減速時，反饋能量>電阻功率（H02-22），常見於急停操作。
連接問題：P⊕/C端子鬆動或短接片未拆（內置模式下）。

3. 參數設置錯誤

母線采樣偏差：H01-30（增益）≠100%，導致讀取值>實際10V，虛假報警。
加減速時間過短：H05-27/34或H06-05/06<100ms，峰值電流大，誘發過壓。
製動參數不匹配：H02-25（模式）設為0（內置）但實際外接，或H02-27>內置值（參考手冊Page 332）。

4. 運行與硬件因素

負載異常：垂直軸下落或高負載急停，反饋能量過多。
驅動器內部故障：采樣電路損壞或電容老化（使用>5年）。

詳細原因統計表：

原因類別	具體問題	概率	影響描述
電源異常	電壓過高/誤接/雷擊	50%	母線瞬態峰值超閾值
製動失效	電阻斷路/阻值大	30%	再生能量無處釋放
參數錯誤	采樣增益/加減速短	15%	虛假或誘發報警
硬件故障	采樣電路/電容老化	5%	持續性過壓

Er.400故障的診斷步驟

診斷需遵循《IS620P(N)常見故障處理》第35頁排障流程，結合InoTouch軟件、萬用表和示波器。過程分層，典型時間20-60分鍾。

1. 初步信息采集

查看麵板Er.400，記錄H0B-45內部碼（若顯示1208，表示芯片故障）。
通過InoTouch讀取故障曆史（H0B-33/34）和對應母線電壓（H0B-40）。

若H0B-40 > 760V（380V級），確認過壓。
比較H0B-26（采樣值）與萬用表實測值。

2. 電源檢查

萬用表交流檔測R/S/T相間電壓：

380V級應在342V~484V之間，若超537V即異常。

驗證電網穩定性：用示波器監控峰值，若>537V，疑似浪湧。
檢查接線：確認無誤接（220V機型 vs 380V機型）。

3. 母線電壓驗證

斷電並等待指示燈熄滅後，用直流檔測P⊕/-端子電壓：

正常應為540V左右（380V級）。若充電後電壓>760V，需追蹤再生源。

軟件校準：比較軟件讀取值與實測值，偏差大時調整H01-30=100%。

4. 製動係統檢驗

內置模式（H02-25=0）：斷開電源，測C/D端子阻值，應匹配H02-23設定值（如100Ω）；若為∞表示斷路。
外接模式（H02-25=1/2）：測P⊕/C阻值，應>H02-21設定的最小值（如40Ω），且功率需>H02-22。
能量計算：用公式估算 $P_{re g e n}$ ，若>電阻能力，需升級電阻。

5. 參數與運行測試

審視參數組：

H02組（製動）：檢查模式和阻值設定。
H05/H06組（加減速）：增大時間至500ms進行測試。

模擬運行：低速急停觀察InoTouch中H0B-40的波形，若峰值過高則需優化曲線。
多軸係統：檢查同步情況，能量不均可能誘發單軸過壓。

6. 高級排查

幹擾測試：加裝SPD（浪湧保護器）或隔離變壓器，重啟觀察。
硬件診斷：若多次複位無效，疑似內部IGBT或電容損壞，建議用備用驅動器進行替換測試。

診斷流程圖概覽：

啟動 → 采集日誌(H0B) → 電源電壓OK? → 是 → 母線實測OK? → 是 → 製動電阻查 → 參數調整 → 硬件更換

Er.400故障的解決方案

針對上述成因，提供分步解決措施。約80%的問題可在現場解決，參考手冊第36頁處理表。

1. 電源異常處理

電壓過高：加裝穩壓器或UPS，確保電網有效值<484V。
誤接線：立即斷電，更換匹配的驅動器或電源；若硬件已損壞（如炸機），需更換母線電容或整機。
雷擊浪湧：安裝浪湧保護器（SPD），並確保接地PE端可靠（接地電阻<4Ω）。

2. 製動係統優化

電阻失效：

若內置電阻損壞，切換至外接模式（H02-25=1），拆除P/D短接片，接線至P⊕/C。
選型要求：阻值= H02-23推薦值，功率需為計算值的1.5倍以上。

能量超限：升級電阻功率，或加裝多個電阻並聯（注意總阻值仍需>H02-21最小允許值）。
連接修複：緊固端子螺絲，確認無虛接或鬆動。

3. 參數調整

恢複出廠/校準：設置H01-30=100%（母線電壓增益），H02-27=手冊推薦阻值。
延長減速時間：將H06-05/06設為500ms~1000ms，保存後重啟（H0A-00=1）。
模式切換：高負載垂直軸應用建議設H02-25=2（外接製動大功率模式）。

4. 運行與硬件修複

負載優化：垂直軸加裝配重平衡，或在指令曲線中使用S曲線平滑減速。
驅動器更換：若確認硬件損壞，備份參數後移植至新機；對於老化電容，需專業維修更換。

常用參數調整表：

參數編號	描述	推薦值/操作	生效方式
H02-25	製動電阻模式	1（外接電阻）	立即/重啟
H02-27	外接電阻阻值	匹配實際電阻(Ω)	斷電重啟
H01-30	母線電壓采樣增益	100%	立即
H06-05	電機加速時間	≥500ms	運行生效
H06-06	電機減速時間	≥500ms	運行生效

複位方法：斷開主電源10秒後重新上電，或通過DI端口分配FunIN.8（高電平觸發）進行硬件複位。

Er.400故障的預防措施

預防重於治療，參考手冊認證信息和安裝要求，從設計和維護入手。

設計階段：

精確計算係統再生能量，選配外接製動電阻的功率需>1.5倍電機額定功率。
電源側加裝進線電抗器或濾波器，確保電網電壓偏差<10%。

安裝最佳實踐：

強電與弱電走線分離距離>30cm，避免幹擾。
控製電纜使用屏蔽雙絞線，長度<50m；兩端接地，CAN總線需加裝120Ω終端電阻。

維護策略：

季度巡檢：測量輸入電壓及製動電阻阻值。
軟件監控：利用InoTouch定期監控H0B-12（負載率），確保<80%。
固件升級：將驅動器固件更新至V2.0及以上版本。

風險管理：

在高雷暴區域必須加裝SPD。
對操作人員進行參數標準化培訓，避免誤修改關鍵參數（如H02組）。

實施完善的預防措施後，Er.400故障率可降至<3%。

案例研究

案例1：機床主軸應用

現象：IS620P驅動器（380V級，5.4kW）在急停時報警Er.400。
診斷：實測輸入電壓峰值達580V（電網不穩），且製動電阻選用150Ω（過大，手冊推薦50Ω）。
解決：加裝穩壓電源，更換為50Ω/1000W外接製動電阻，並將減速時間延長至500ms。
結果：係統運行穩定，月停機時間減少20小時。

案例2：食品傳送線

現象：多軸係統頻繁報Er.400，且有驅動器炸機現象。
診斷：現場檢查發現220V等級驅動器誤接入380V電源，母線電壓瞬間升至750V。
解決：立即更換為匹配的380V等級驅動器，並加裝相序保護器。
結果：故障徹底消除，產線效率提升10%。

案例3：半導體搬運機器人（高慣量）

現象：垂直軸上下運動急停時誘發Er.400。
診斷：計算再生能量遠超內置電阻能力（約2000J），內置電阻無法消耗。
解決：切換至外接製動模式（H02-25=1），選用200Ω/2000W電阻，並調整H02-27=200Ω。
結果：配合預防性維護（每季度測阻值），實現零報警運行。
