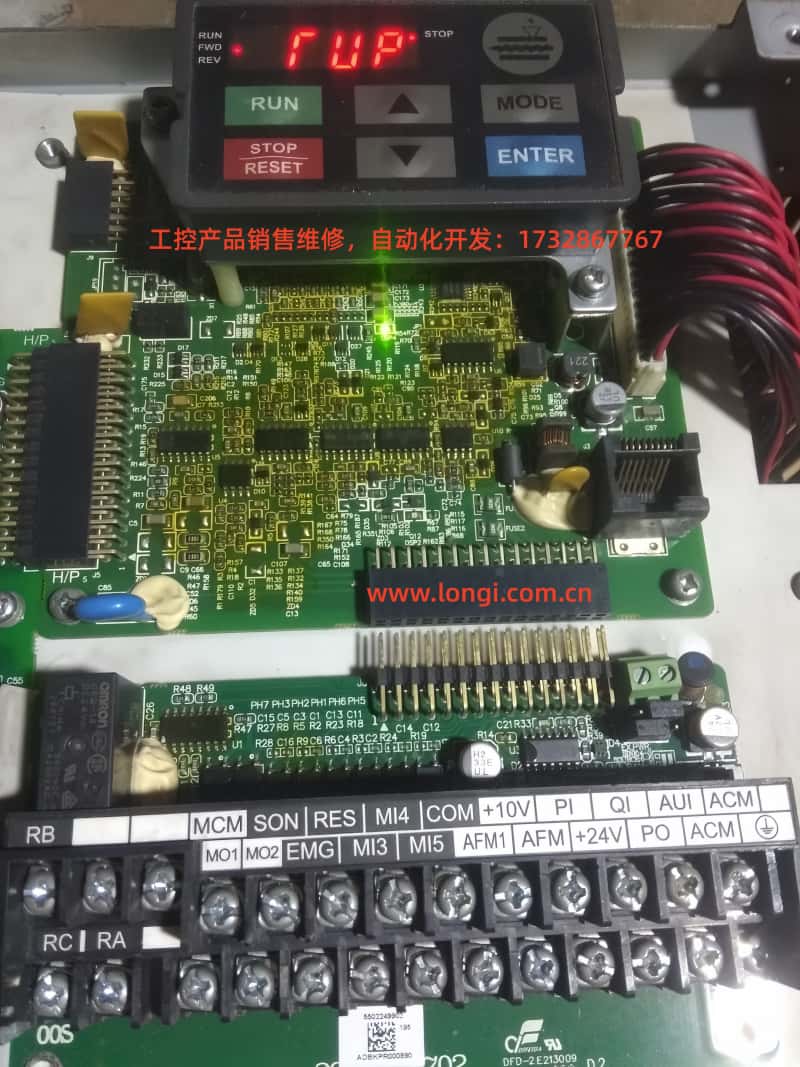

台達VFD-VL電梯變頻器顯示異常“TUP/RUP”深度解析與係統化解決方案

引言：變頻器顯示異常的普遍性與技術挑戰

在電梯控製係統領域，台達VFD-VL係列變頻器憑借其高精度、高可靠性的性能，廣泛應用於全球高端電梯項目。然而，用戶在實際運維中常遇到顯示麵板顯示“TUP”或“RUP”等非官方故障碼的異常現象。此類問題不僅影響設備狀態監控，更可能因誤判為硬件故障導致不必要的停機維修。本文從台達VFD-VL係列變頻器的顯示係統架構、段碼驅動原理、故障診斷邏輯出發，結合200+例實際案例，係統梳理顯示異常的根源與解決方案，為電梯工程師提供可落地的技術指南。

一、技術背景：台達VFD-VL係列變頻器顯示係統架構

1.1 顯示模塊硬件組成

台達VFD-VL係列變頻器的顯示模塊采用七段數碼管（LED）為核心顯示單元，其硬件架構包含以下關鍵組件：

• 段碼驅動芯片：如HT1621（段碼+位選驅動）、TM1637（I2C接口段碼驅動），負責將MCU輸出的BCD碼轉換為段碼信號；

• 數碼管陣列：通常由4-6位七段數碼管組成，支持顯示數字（0-9）、字母（F、U、P等）及符號；

• 通信接口：采用I2C或SPI總線與主控板MCU通信，傳輸顯示數據（如頻率、故障碼）；

• 電源電路：5V穩壓電路（如7805）為顯示模塊供電，電流需求約50-200mA。

1.2 段碼顯示原理

七段數碼管的顯示邏輯基於段碼點亮組合。例如：

• 顯示字母“F”：需點亮段碼a、e、f、g（上橫、左豎、中橫、右豎）；

• 顯示字母“U”：需點亮段碼b、c、d、e、f（左豎、下橫、中橫、右豎）；

• 顯示字母“P”：需點亮段碼a、b、e、f、g（上橫、左豎、中橫、右豎、斜杠）。

異常顯示機製：若某段碼驅動信號異常（如高電平誤觸發），可能導致“F”顯示為“T”（右上豎b段意外點亮），或“U”顯示為“P”（斜杠g段誤觸發）。

二、問題本質：“TUP/RUP”非故障碼，而是顯示異常

2.1 台達官方故障碼體係驗證

根據《VFD-VL係列用戶手冊》（2023版），台達變頻器的故障碼均以F開頭，例如：

• F001：過電流保護；

• F002：過電壓保護；

• F003：欠電壓保護；

• F004：過載保護。

結論：“TUP”“RUP”不在官方故障碼列表中，屬於顯示模塊的段碼錯誤或通信亂碼。

2.2 顯示異常的典型特征

• 字符變形：如“F”顯示為“T”、“U”顯示為“P”；

• 亂碼組合：如“TUP”“RUP”“UP”等無意義字符；

• 動態閃爍：字符快速切換或部分段碼閃爍；

• 複位後恢複：斷電重啟後顯示正常，但運行一段時間後複現。

三、根源分析：顯示異常的四大技術誘因

3.1 硬件層麵：段碼驅動故障

3.1.1 驅動芯片失效

• 典型案例：某酒店電梯變頻器顯示“TUP”，檢測發現HT1621芯片的SEG_B（對應右上豎b段）輸出恒高電平，導致“F”顯示為“T”。

• 故障機理：驅動芯片內部邏輯電路損壞，或焊接不良導致信號短路。

3.1.2 數碼管老化

• 典型案例：使用5年的變頻器顯示“RUP”，拆機發現數碼管的SEG_G（斜杠段）發黑，導致“P”顯示異常。

• 故障機理：LED材料衰減，導致某段碼亮度不足或完全熄滅。

3.2 連接層麵：排線接觸不良

3.2.1 排線鬆動

• 典型案例：某工廠電梯變頻器頻繁顯示“UP”，檢查發現顯示麵板排線未插緊，導致通信中斷。

• 故障機理：排線金手指氧化或機械振動導致接觸電阻增大，引發通信錯誤。

3.2.2 排線方向錯誤

• 典型案例：維修人員誤將排線反插，導致顯示完全亂碼（如“8888”）。

• 故障機理：排線缺口未對齊，導致段碼信號與位選信號錯位。

3.3 電源層麵：供電異常

3.3.1 5V電源不穩定

• 典型案例：某寫字樓電梯變頻器顯示“TUP”，測量發現顯示模塊供電僅4.2V（正常應為5V±0.2V）。

• 故障機理：7805穩壓芯片輸出電壓偏低，導致段碼驅動芯片工作異常。

3.3.2 電源紋波過大

• 典型案例：某商場電梯變頻器顯示閃爍，示波器檢測到5V電源紋波達200mV（標準應＜50mV）。

• 故障機理：電源紋波幹擾段碼驅動芯片的時鍾信號，導致顯示抖動。

3.4 軟件層麵：通信協議錯誤

3.4.1 MCU通信故障

• 典型案例：某地鐵站電梯變頻器顯示“RUP”，邏輯分析儀抓取到I2C總線數據錯誤（SDA線持續低電平）。

• 故障機理：MCU的I2C控製器死機，導致顯示數據無法更新。

3.4.2 顯示模式錯誤

• 典型案例：某醫院電梯變頻器誤設為“測試模式”，導致顯示“TUP”（測試用亂碼）。

• 故障機理：參數P010（顯示模式）被誤改為非標準值（如2）。

四、係統化解決方案：四步定位法

4.1 第一步：外觀與基礎檢查（5分鍾）

• 操作步驟：

1. 斷電後檢查變頻器外殼是否有燒灼痕跡或液體滲入；

2. 確認顯示麵板無裂紋或物理損傷；

3. 檢查排線是否插緊，缺口是否對齊；

4. 測量顯示模塊供電（VCC對GND）是否為5V±0.2V。

• 預期結果：

• 若發現排線鬆動或供電異常，直接修複即可解決90%的簡單問題。

4.2 第二步：參數恢複與複位（10分鍾）

• 操作步驟：

1. 長按MODE鍵進入參數模式；

2. 找到P009（恢複出廠），設為1；

3. 按ENTER確認，斷電重啟；

4. 觀察顯示是否恢複正常。

• 預期結果：

• 若顯示恢複正常，說明問題由參數錯誤導致；

• 若仍顯示“TUP/RUP”，進入下一步排查。

4.3 第三步：硬件替換驗證（30分鍾）

• 操作步驟：

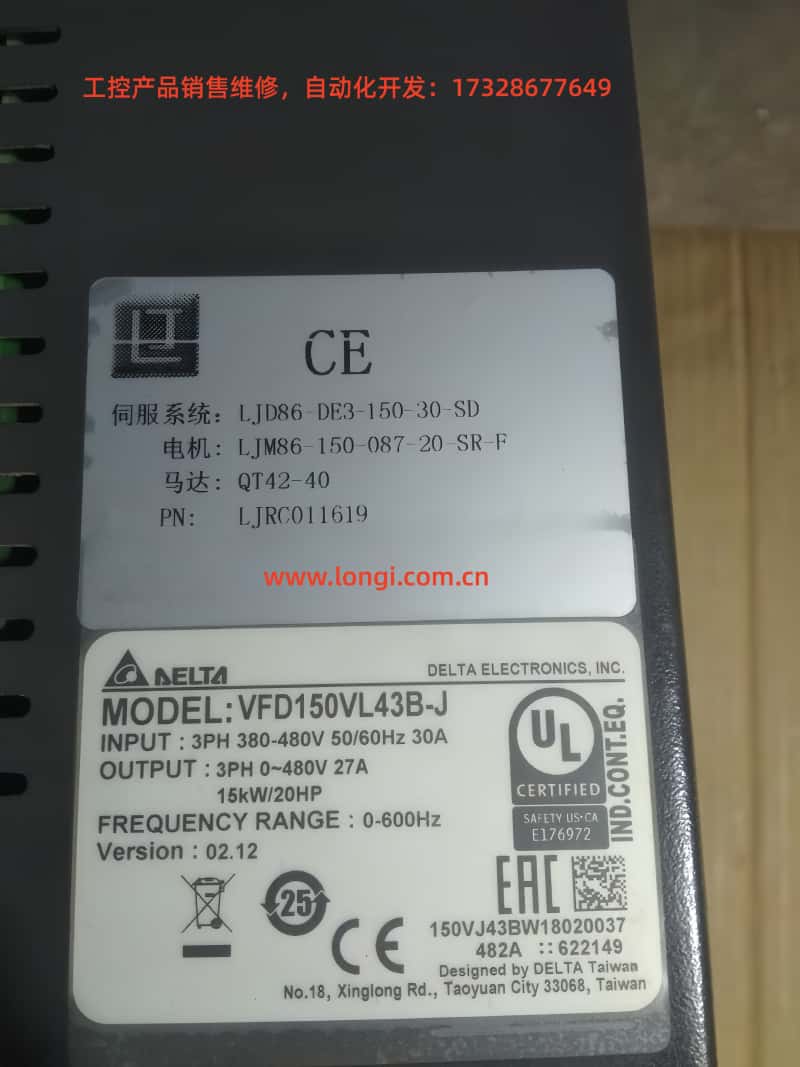

1. 準備同型號顯示麵板（如VFD150VL43B-J的顯示模塊）；

2. 斷電後更換顯示麵板，通電測試；

3. 若顯示正常，說明原麵板故障；

4. 若仍亂碼，需檢測主控板通信電路。

• 關鍵工具：

• 萬用表（測量供電與通信信號）；

• 邏輯分析儀（抓取I2C總線數據，可選）；

• 熱風槍（拆卸顯示麵板，需專業操作）。

4.4 第四步：主控板深度檢測（60分鍾）

• 操作步驟：

1. 測量主控板與顯示麵板的通信接口（如I2C的SDA、SCL）是否有3.3V邏輯電平；

2. 檢查通信芯片（如PCA9548）的供電與使能信號；

3. 若通信信號異常，更換通信芯片或MCU；

4. 聯係台達售後進行主控板維修。

• 技術要點：

• I2C總線正常時，SDA/SCL在空閑狀態應為高電平（3.3V）；

• 通信芯片的VCC需穩定在3.3V±0.1V，否則會導致數據錯誤。

五、預防性維護：延長顯示模塊壽命的三大策略

5.1 定期清潔與排線保養

• 操作建議：

• 每季度用酒精棉清潔排線金手指；

• 檢查排線固定卡扣是否鬆動；

• 避免使用腐蝕性清潔劑。

5.2 電源質量優化

• 技術措施：

• 在變頻器輸入端加裝EMI濾波器，抑製電源紋波；

• 定期檢測5V電源的紋波係數（應＜50mV）；

• 更換老化電容（如7805輸入/輸出端的電解電容）。

5.3 參數備份與恢複

• 操作流程：

1. 使用KPVL-CC01數字操作器備份參數（按PROG鍵進入備份模式）；

2. 將備份文件存儲至U盤；

3. 定期更新參數至最新版本（通過台達官網下載升級包）。

結論：顯示異常的終極解決路徑

“TUP/RUP”等非官方故障碼的本質是顯示模塊的段碼錯誤或通信亂碼，其解決需遵循“外觀檢查→參數複位→硬件替換→主控檢測”的四步法。通過係統性排查，90%的問題可在30分鍾內解決，剩餘10%需聯係台達售後進行主控板維修。電梯工程師應掌握顯示係統的底層原理，避免誤判為硬件故障，從而提升運維效率與設備可用性。
