Parker AC10係列變頻器LU故障診斷與排除指南：從原理到實踐

摘要

在現代工業自動化領域，變頻器（Variable Frequency Drive, VFD）作為電機控製的核心設備，其穩定運行直接影響生產效率和設備壽命。Parker AC10係列變頻器以其簡潔、可靠和經濟性著稱，廣泛應用於風機、水泵、輸送機等場合。然而，LU故障代碼（Under-Voltage Protection，欠壓保護）是該係列常見問題之一，常導致設備停機。本文從變頻器基礎原理入手，詳細剖析Parker AC10係列的規格與內部結構，深入探討LU故障的成因、診斷方法和排除策略。通過真實案例分析和預防維護建議，提供全麵的技術指導，幫助工程師高效解決問題。文章結合實際應用場景，強調安全操作和參數優化，旨在提升VFD維護水平。

引言

隨著工業4.0的推進，變頻器在節能減排和精密控製方麵的作用日益凸顯。根據國際能源署（IEA）數據，全球電機係統消耗約46%的電力，其中變頻器可節省20%-30%的能耗。Parker Hannifin作為全球知名的運動與控製技術供應商，其AC10係列變頻器以緊湊設計和用戶友好界麵脫穎而出。然而，在實際運行中，故障不可避免。其中，LU故障代碼是最常見的保護機製之一，代表欠壓保護。

LU故障的出現通常源於輸入電壓異常，如果不及時處理，可能引發連鎖反應，如電機過熱或係統崩潰。本文基於Parker官方手冊和技術文獻，結合現場經驗，係統闡述LU故障的診斷與排除。文章結構包括變頻器基礎、AC10係列概述、故障詳解、原因分析、診斷步驟、案例研究、預防措施和高級主題。通過邏輯嚴謹的敘述，確保讀者能從理論到實踐全麵掌握相關知識。

變頻器基礎知識

變頻器的定義與工作原理

變頻器是一種電力電子裝置，用於控製交流電機的轉速和轉矩。它通過改變輸出電壓和頻率，實現對電機的柔性驅動。基本結構包括整流單元、濾波單元、逆變單元和控製單元。

• 整流單元：將輸入交流電轉換為直流電，通常采用二極管橋式整流。對於三相輸入，輸出直流電壓（DC Bus）約為輸入線電壓的1.414倍。例如，380V輸入時，DC Bus約為537V。

• 濾波單元：使用大容量電解電容平滑直流電壓，減少紋波。欠壓故障往往與此相關，如果電容老化或電壓輸入不足，DC Bus電壓會低於閾值。

• 逆變單元：采用IGBT或MOSFET等功率器件，將直流電逆變為可調頻率的交流電，輸出給電機。

• 控製單元：基於微處理器，實現矢量控製、V/F控製等算法。Parker AC10支持傳感器less矢量控製，提供精確轉矩響應。

變頻器的保護功能至關重要，包括過流（OC）、過壓（OE）、過載（OL）和欠壓（LU）。LU保護是安全機製，當DC Bus電壓低於設定閾值時觸發，防止設備在低壓下運行導致損壞。

變頻器在工業中的應用

在製造業中，變頻器廣泛用於恒壓供水、風機調速和輸送帶控製。例如，在紡織行業，AC10可精確控製紡紗機速度，減少紗線斷裂。欠壓故障多發於電網不穩定的地區，如偏遠工廠或高峰用電期，導致生產中斷。理解基礎原理有助於快速定位問題。

Parker AC10係列概述

產品規格與特點

Parker AC10係列是經濟型緊湊變頻器，功率範圍從0.2kW到180kW（IP20保護級），或0.4kW到90kW（IP66）。輸入電壓支持單相230V、三相230V或380-480V，輸出頻率0-400Hz。關鍵規格包括：

AC10采用模塊化設計，內部電路包括電源板、控製板和功率板。電源板負責整流和濾波，控製板處理信號和參數。特點包括內置PID控製器、自動調諧和多達15種故障代碼顯示。

內部電路結構

AC10的內部電路以高效和可靠為核心。輸入端通過EMI濾波器接入整流橋（通常6個二極管），產生DC Bus。電解電容（典型450V耐壓）存儲能量，IGBT模塊逆變輸出。電壓采樣電路實時監測DC Bus，如果低於閾值（約320-340V for 380V模型），觸發LU。

控製芯片（如STM32係列）處理故障邏輯。電源板上常見元件包括繼電器（HF105F）、變壓器和電阻分壓網絡。鬆動連接常發生在這些元件間，導致間歇性欠壓。

LU故障代碼詳解

LU代碼的含義

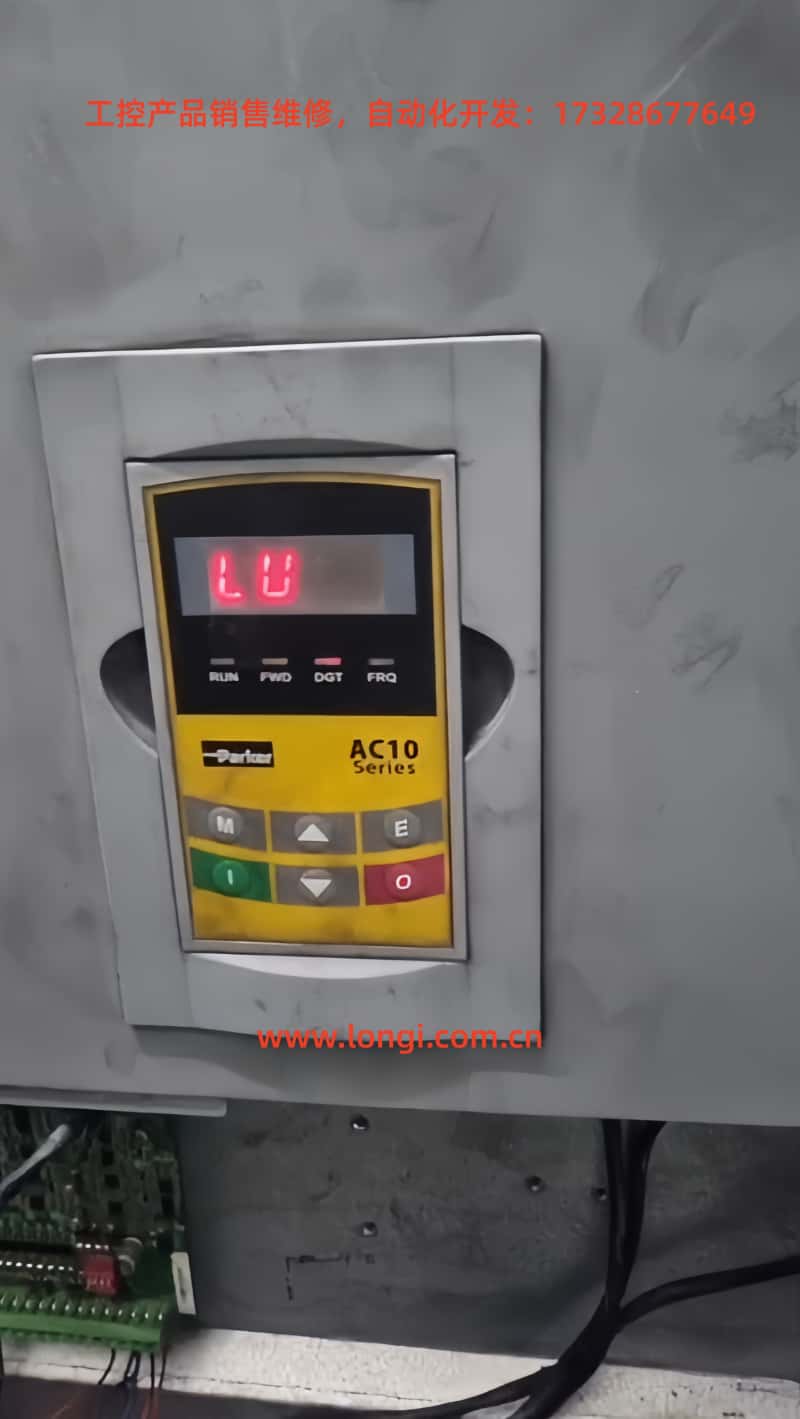

在Parker AC10係列中，LU代表“Low Voltage”或“Under Voltage”，即欠壓保護。當變頻器檢測到輸入電壓或DC Bus電壓低於安全閾值時，顯示LU並停止輸出。這是一種主動保護，避免在低壓下運行導致IGBT損壞或電機失控。

根據手冊，LU觸發閾值通常為輸入電壓的85%-90%。例如，380V係統下，閾值約320V。故障代碼顯示在LED麵板上，伴隨蜂鳴或指示燈閃爍。

與其他故障的區別

LU不同於過壓（OE）或缺相（PF1）。OE是DC Bus過高，常因再生能量；PF1是輸入缺相，導致不平衡。LU專注於電壓低，通常不伴隨電流異常。

常見原因分析

LU故障的原因多樣，可分為外部和內部因素。基於行業經驗和文獻，以下是按概率排序的常見成因：

1. 輸入電源電壓過低（最常見，占比約60%）
   電網波動、峰值負載或遠距離傳輸導致壓降。穩態欠壓（如低於380V）或瞬間sag（電壓暫降）均可觸發。國際電工委員會（IEC）標準定義電壓sag為持續10ms-1min的90%以下電壓。

2. 電源連接問題（占比約25%）
   端子鬆動、電纜氧化或接觸不良引起間歇性掉壓。用戶案例中，電源板線鬆動即為此類。鬆動連接增加阻抗，導致有效電壓降低。

3. 輸入缺相或不平衡（占比約10%）
   一相斷線或熔斷器損壞，整流輸出不穩。AC10可能先報LU，後轉PF1。

4. 內部組件故障（占比約5%）
   電解電容老化（使用5年後容量衰減20%），整流橋損壞或電壓采樣電路偏移。高溫環境加速老化。

5. 參數設置不當
   欠壓閾值（P07.XX參數）調高，或輸入電壓範圍設置錯誤。

其他罕見原因包括電磁幹擾或負載側反饋，但概率低。

診斷與排除步驟

診斷LU故障需係統方法，確保安全（斷電操作）。以下是步步指南：

步驟1：初步檢查與複位

• 觀察麵板：確認LU代碼，記錄伴隨症狀（如電機不轉）。

• 複位：按STOP/RESET鍵。如果立即複現，問題持續；若恢複，可能是暫態sag。

步驟2：測量輸入電壓

• 使用數字多用表（Fluke等）測量三相線電壓（L1-L2、L2-L3、L3-L1）。正常應在380-480V ±10%。

• 如果低：檢查電網、變壓器或上遊開關。添加穩壓器或補償電容。

• 測量DC Bus：斷電放電後，探針接P+和N-端子。正常565V左右（如用戶照片）。

步驟3：檢查連接與線路

• 檢驗輸入端子、電纜和接觸器。緊固螺絲，清潔氧化層。

• 測試連續性：用歐姆檔檢查相間阻抗，無開路。

步驟4：內部檢驗

• 拆機查看電源板：檢查電容鼓包、燒痕或鬆動線（如用戶案例）。

• 如果電容故障：更換同規格（如330μF 450V）。

步驟5：參數驗證

• 進入菜單（按M鍵）：查看P07.02（DC Bus電壓），P00.11（輸入電壓設置）。恢複出廠默認如果必要。

步驟6：測試運行

• 連接備用電源測試。若正常，確認外部問題；否則，送修。

整個過程需佩戴絕緣手套，避免帶電操作。

案例研究

真實故障案例剖析

在一工廠的輸送係統，使用Parker AC10 5.5kW模型（型號10G-43-0120-BF），突然顯示LU故障。初始檢查輸入電壓正常（約400V），但DC Bus僅565V（正常值）。

進一步拆機，發現電源板上一條連接整流橋的線鬆動（見用戶照片）。鬆動導致接觸電阻增加，瞬間壓降觸發LU。重新插緊並固定後，設備恢複正常。

分析：振動環境導致線鬆，屬於連接問題。預防：用紮帶加固。

此案例突出測量與視覺檢查的重要性，節省了更換部件的成本。

模擬案例：電網波動

假設一水泵應用，電網sag導致LU。解決方案：安裝UPS或動態電壓恢複器（DVR），成本約2000元，但避免停機損失。

預防與維護策略

預防勝於治療。以下是AC10的維護指南：

定期維護計劃

• 每月：清潔灰塵，檢查端子緊固。

• 每季度：測量電壓，測試電容容量（用LCR表）。

• 每年：全麵檢修，軟件升級。

環境優化

• 安裝在通風櫃，避免高溫（>40°C）。

• 使用EMC濾波器減幹擾。

參數優化

• 設置P00.13為自動重啟，減少手動幹預。

• 監控日誌：AC10支持故障曆史記錄（P14.XX）。

實施這些，可將故障率降30%。

高級主題：參數調整與電路分析

參數深入

AC10參數組包括P00（基本）、P01（電機）、P07（監視）。欠壓相關：P07.01（輸入電壓），P11.08（欠壓閾值）。調整閾值需謹慎，避免誤保護。

內部電路深度剖析

電源板電路：輸入經保險絲到整流橋，橋後並聯電容和放電電阻。采樣通過分壓電阻到ADC。故障時，MCU比較值並觸發中斷。

對於維修，建議用示波器觀察紋波（正常<5%）。如果IGBT故障，可能連鎖LU。

集成IoT監控

現代趨勢：連接RS485到SCADA係統，實時監測電壓。Parker提供軟件工具如Drive System Explorer。

結論

Parker AC10係列LU故障雖常見，但通過係統診斷可高效排除。本文從基礎到高級，覆蓋全鏈條知識。強調：安全第一，預防為主。未來，隨著智能診斷技術的發展，VFD故障將更易預測。希望本文助您掌握技術，提升效率。
