DSC Q100 啟動失敗的根本原因分析與係統級修複思路——從電源波動到存儲介質損壞的工程視角解析

一、問題背景：DSC Q100 無法啟動並非“軟件小故障”

TA Instruments DSC Q100是應用廣泛的差示掃描量熱儀，在長期運行、實驗室供電條件不穩定或設備老化時，部分用戶會遇到儀器上電後卡在啟動界麵、係統無法進入操作界麵、反複斷電重啟無效等問題。拆機發現內部有小容量存儲卡，且該卡插入電腦無法讀取或複製文件。此類問題並非簡單的軟件故障，而是典型的“嵌入式係統啟動介質失效”問題。

二、DSC Q100 的係統架構：它本質上是一台“工業嵌入式計算機”

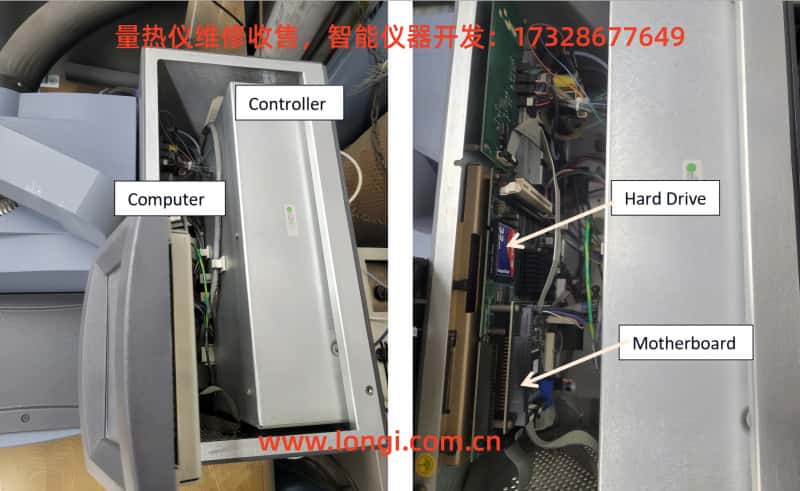

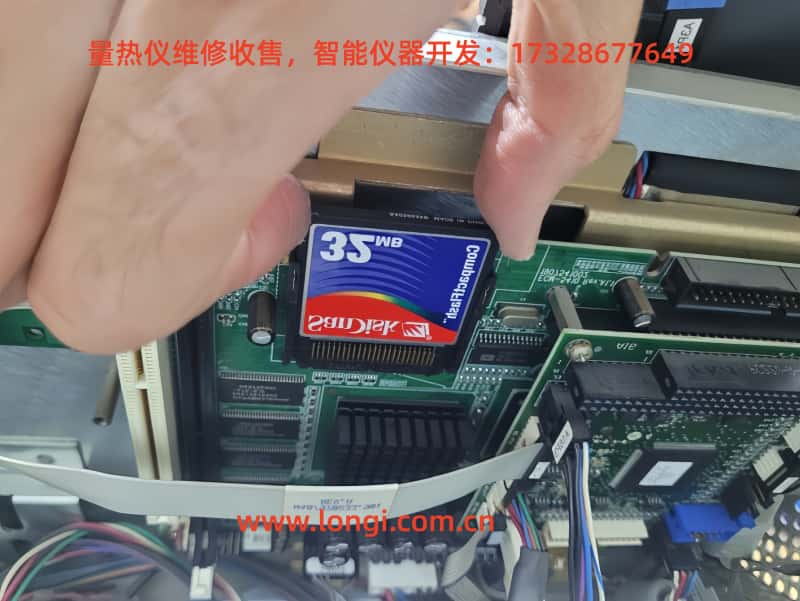

DSC Q100內部包含完整嵌入式計算機係統，其基本構成有工業主板、CPU/芯片組、RAM、小容量存儲介質（常見為CompactFlash、DOM、工業Flash卡）、操作係統（多為定製化Windows Embedded或專用嵌入式OS）、TA Instruments專用驅動與應用程序。32MB左右的存儲卡是係統啟動盤，包含引導扇區、操作係統核心文件、儀器驅動、配置文件、部分校準與識別信息，一旦無法讀取，係統啟動就會中斷。

三、現象解析：為什麽電腦也“讀不出來”這張卡？

該存儲卡從儀器中取出插入普通電腦無法正常打開或複製文件，基於此可排除儀器軟件Bug、上位機軟件問題、單純的參數配置錯誤，將故障集中指向啟動存儲介質本體失效。以下是三種可能性對比分析：

四、根本原因：電源波動是“慢性殺手”

客戶描述中提到電源波動，這是分析儀器維修中易被低估但破壞力強的因素。電源波動導致存儲卡損壞的原因如下：

1. 電壓在寫入過程中反複抖動

2. 寫入未完成但被中斷

3. 文件係統元數據損壞

4. Flash壞塊急劇增加

5. 控製器進入異常狀態

在實驗室未配置UPS、同一電源回路上有大功率設備啟停、市電質量差、儀器長期開機運行等場景中風險最高，結果可能是係統還能上一次電，下一次就無法啟動。

五、為什麽“從另一台 DSC 複製文件”往往行不通？

客戶想從另一台DSC Q100拷貝文件到新卡，但這種方法成功率不高，原因如下：

1. 啟動並不隻依賴“文件”：係統啟動還涉及MBR/Boot Sector、隱藏分區、特定的磁盤幾何結構、寫入時序與對齊方式，普通文件複製無法還原。

2. 可能存在機器相關信息：部分儀器會在係統盤中存儲設備序列號、配置指紋、校準關聯信息，簡單複製可能導致係統啟動異常、軟件報錯、功能受限。

3. 正確的工程做法是“整盤克隆”：若必須使用另一台設備作為參考，唯一可靠的方法是對完整存儲卡進行“扇區級鏡像（sector-by-sector image）”，再寫入新卡，而非複製文件夾。

六、推薦的工程級處理流程（實戰導向）

1. Step 1：立即停止反複上電：避免進一步破壞存儲介質。

2. Step 2：確認存儲卡類型：明確是CF、DOM還是其他工業卡，使用正確的讀卡器，避免SD轉接誤判。

3. Step 3：隻要能識別，第一件事就是做“整盤鏡像”：這是數據搶救與係統恢複的核心步驟，原則是先鏡像，後修複；隻對鏡像操作，不對原卡操作。

4. Step 4：優先尋求原廠或代理的係統恢複介質：這是成功率最高、風險最低的方式。

5. Step 5：若使用克隆方案，確保硬件與軟件版本一致：包括主板版本、軟件版本、型號一致。

6. Step 6：修複後必須處理電源問題：否則一切努力可能在下一次電壓波動中歸零。

七、防止複發：比“修好”更重要的工程措施

1. 必須配置在線式 UPS：具備穩壓、濾波、瞬斷保護功能。

2. 檢查接地與供電回路：避免感性負載幹擾。

3. 對老設備主動更換存儲介質：運行多年的DSC Q100原始存儲卡已接近壽命極限，主動更換工業級新卡是預防性維護。

八、結論：這是一個典型的“係統工程問題”，不是偶然故障

DSC Q100啟動失敗案例表明，高端分析儀器並非免維護電子設備，嵌入式係統的穩定性高度依賴電源質量，存儲介質是“隱藏的關鍵薄弱點”，正確的維修思路需站在係統工程高度。真正專業的維修與技術支持，不是反複重裝軟件，而是理解係統、尊重硬件、控製風險、消除根因。
