一、故障背景與定位原則

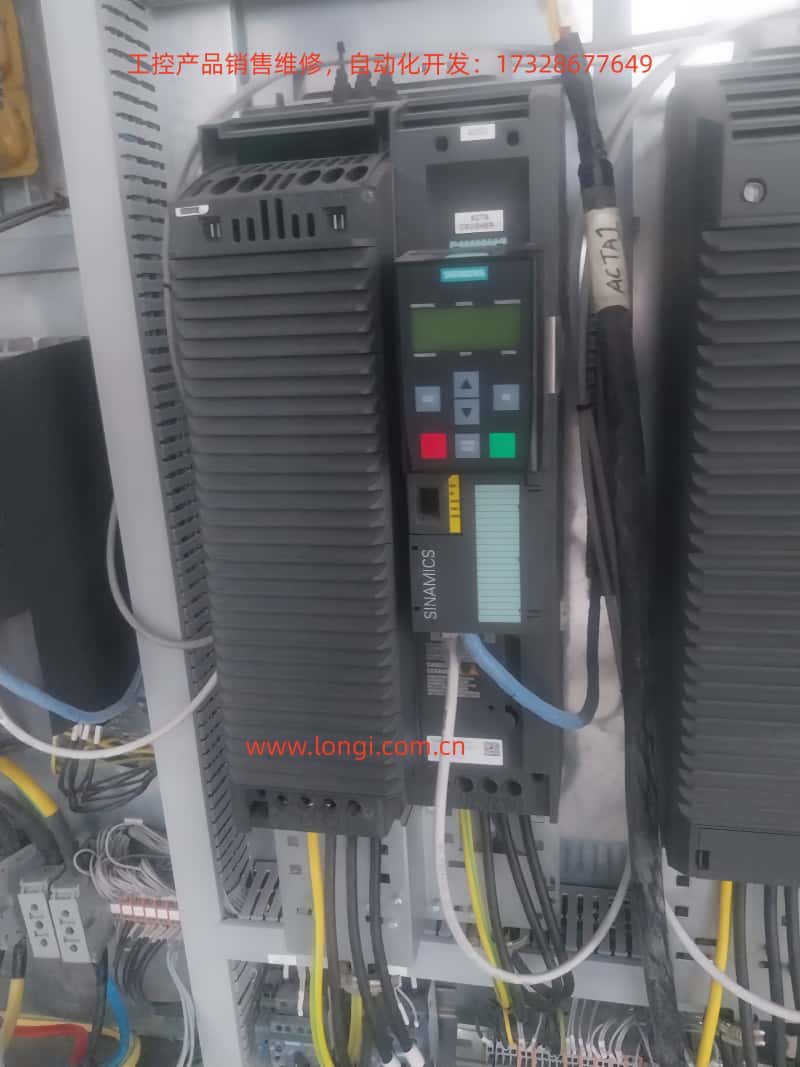

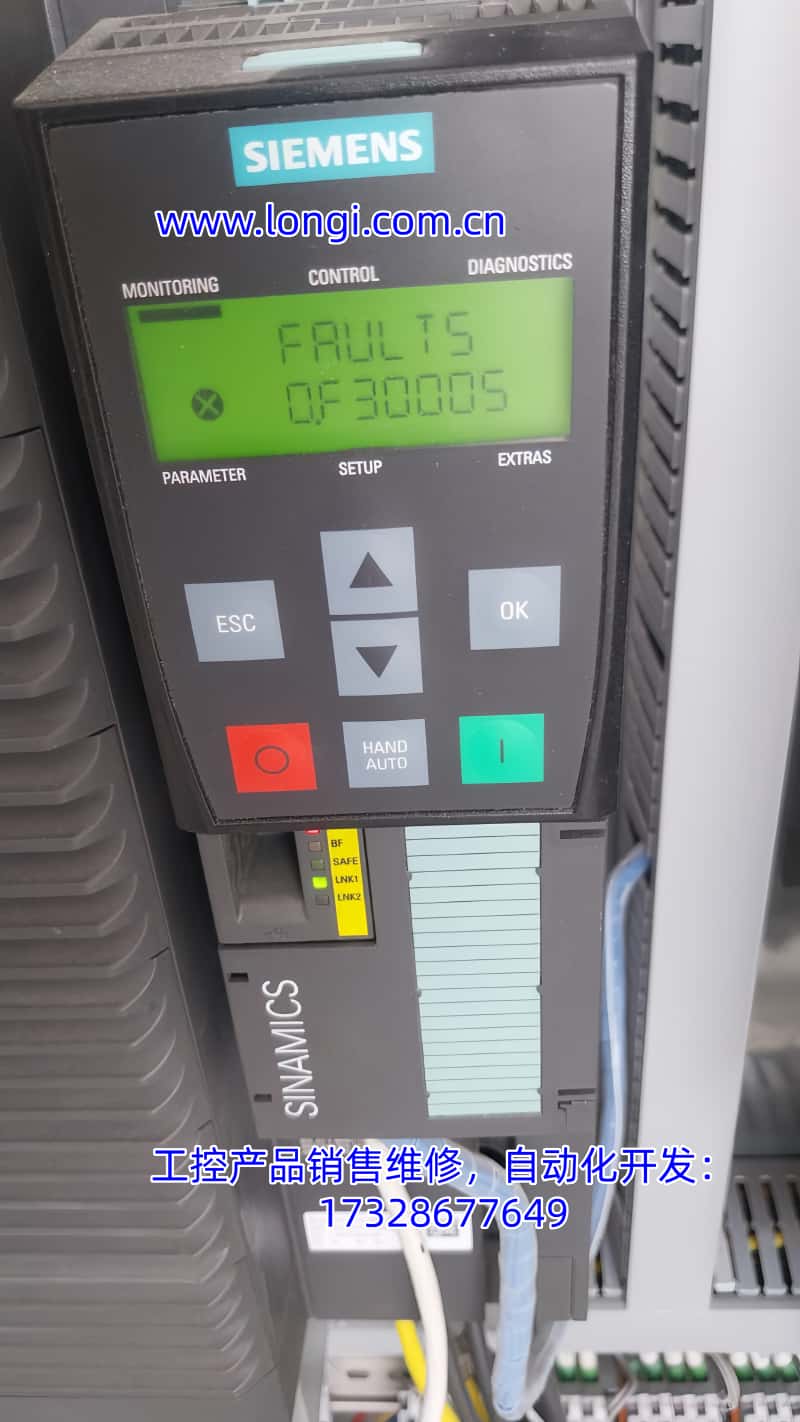

在西門子SINAMICS G120係列變頻驅動係統中，F30005 – Power unit overload（功率單元過載）屬於30000–30999段故障碼，明確歸屬DRIVE-CLiQ功率單元（Power Module, PM）本體，而非控製單元（CU）或外部通信層。這一故障碼表明功率模塊內部判定其運行狀態已超出安全工作邊界，並非單純指電機過載或負載電流超銘牌值。

二、SINAMICS G120中“Power Unit Overload”的真實含義

1. 西門子對“Overload”的工程定義

在SINAMICS係統中，“Power Unit Overload”並非簡單的I²t過載保護，而是基於多維度綜合判斷的結果，包括功率器件（IGBT）結溫模型、散熱器溫升模型、輸出電流時間積分（等效熱負載）、直流母線能量流向異常以及開關損耗與載波頻率耦合效應。F30005是功率模塊熱模型失配或應力超限的最終結果。

2. 與F3xxxx編碼體係的關係

F30000–30999區間明確指向DRIVE-CLiQ功率單元，F30005是該區間內的典型代表。這意味著故障源在PM240/PM240-2/PM250等功率模塊，CU僅負責轉發故障信息，DRIVE-CLiQ通訊是信息通道，而非故障根因。

三、F30005的典型觸發場景

場景一：功率模塊長期處於“隱性過載區”

運行電流未超過額定值，但運行時間長、環境溫度偏高、櫃內通風設計不足，導致IGBT結溫模型持續累積，最終觸發F30005。這是熱設計問題，而非參數問題。

場景二：低速大轉矩工況

在低頻（<10 Hz）、高轉矩維持、矢量控製/DTC模式下，長時間“頂住不動”會導致IGBT導通損耗顯著增加，風扇轉速低、散熱能力下降，熱模型累積速度遠超預期。

場景三：功率模塊與電機匹配不合理

PM功率選型偏小、電機額定電流接近PM上限、實際負載轉矩高於設計值或使用高慣量機械係統，即使參數“看起來沒問題”，功率模塊也會報警。

場景四：載波頻率設置不當

為追求低噪音而將載波頻率設置過高（如8–12 kHz），同時功率較大，會導致IGBT開關損耗增加、模塊發熱量上升，最終觸發F30005。

四、為什麽“重啟能跑一會兒”，但故障會反複？

熱模型在斷電後被清零，IGBT實際結溫下降，係統暫時恢複“安全餘量”。但隻要工況、散熱條件和參數不變，熱模型會再次累積，故障必然重現。

五、F30005與“電機過載”的本質區別

六、工程級排查流程

第一步：確認功率模塊型號與額定能力

檢查PM240/PM240-2/PM250等功率模塊的型號、電流等級，確認是否接近或超過80%長期運行。功率模塊選型不足是常見原因。

第二步：檢查櫃體散熱與環境條件

重點關注櫃內溫度、風道是否被電纜堵塞、PM風扇是否老化積塵。

第三步：分析運行工況

確認是否長期低速重載、頻繁啟動/製動、有直流製動或再生能量堆積。

第四步：審視載波頻率與控製模式

檢查是否為了“安靜”犧牲了熱裕度，是否使用了不必要的高性能控製模式。

七、可持續解決方案

✔ 正確的解決思路

• 降低載波頻率，減少IGBT開關損耗。

• 優化工藝運行曲線，避免長時間低速重載。

• 改善散熱條件，如清理風道、更換老化風扇。

• 必要時升級功率模塊等級，提高係統冗餘。

✘ 錯誤的做法

• 反複複位，忽視根本問題。

• 盲目放大過載參數，掩蓋故障。

• 忽視櫃體熱設計，導致問題反複。

• 把問題“推給電機”，延誤維修時機。

八、結語：F30005是“功率模塊在自救”

F30005並非壞消息，而是功率模塊在明確告知當前係統的熱-電-機械平衡已被打破。忽視它可能導致IGBT永久損壞、驅動器報廢，成本遠高於一次合理整改。因此，應重視F30005故障，及時排查並解決問題。
