JEOL掃描電鏡JSM-T200係列全功能使用指南與技術解析

第一章：設備概述與技術規格

1.1 產品設計理念與技術定位

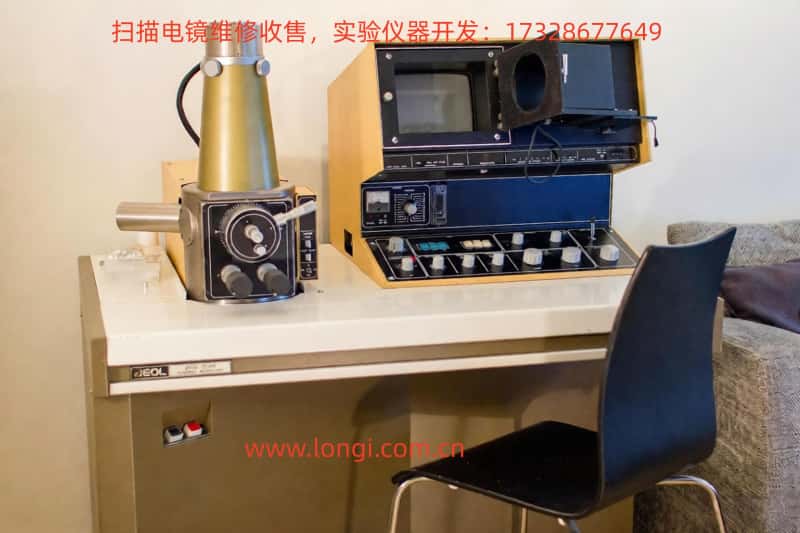

JEOL JSM-T200係列掃描電鏡將簡化操作、便捷維護與高性能結合，即使無專業操作技能，也能輕鬆獲得優質顯微圖像。其大景深、寬放大範圍和最小化樣品製備要求等優勢，使其成為研究、質量控製和視覺教育領域的有效儀器。

1.2 核心技術參數詳解

• 電子光學係統性能指標：

• 分辨率：25kV加速電壓和20mm工作距離條件下，分辨率可達10nm（100埃）。

• 放大倍數：15倍至100,000倍連續可調（15倍僅在工作距離48mm時可用）。

• 加速電壓：提供2、5、10、15、25kV五檔選擇。

• 電子槍燈絲：采用預對中盒式鎢燈絲。

• 透鏡係統：三級縮束係統（兩級聚光鏡和物鏡）。

• 對中係統：機械式對中。

• 消像散器：八極電磁式。

• 圖像微移：在任意方向可實現±10μm電磁微移，采用操縱杆控製。

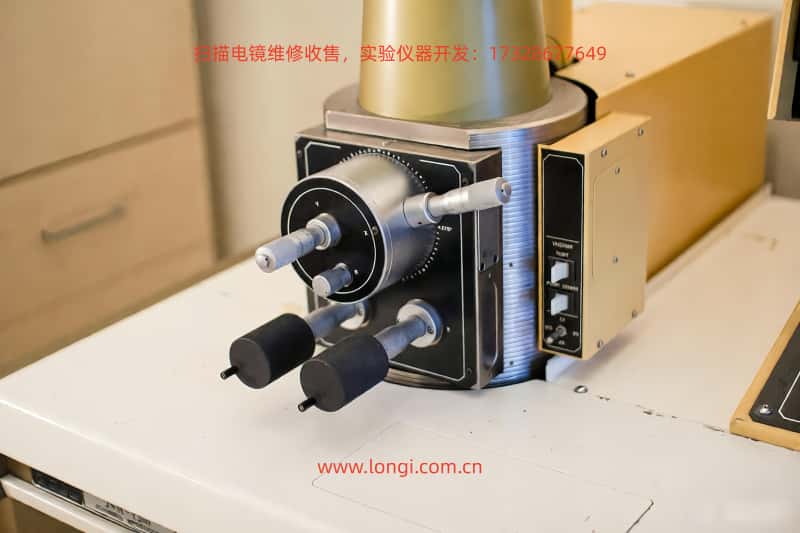

• 樣品台技術參數：

• 樣品容納尺寸：最大直徑10mm × 厚度10mm。

• 移動範圍：X軸10mm，Y軸20mm。

• 傾斜角度：-40°至+90°連續可調。

• 旋轉角度：360°全周旋轉。

• 工作距離：20mm。

• 樣品交換方式：通過拉出樣品台實現。

• 對中樣品台（I型）：

1.3 掃描檢測係統配置

• 二次電子與背散射電子檢測：采用包含閃爍體、光導、光電倍增管和收集器的集成探測器。

• 可選檢測器：

• 背散射電子探測器：可獲取形貌和成分圖像。

• 透射電子探測器。

• 陰極發光探測器。

• 樣品電流檢測器。

• X射線探測器。

第二章：設備安裝與環境要求

2.1 電力與水源配置要求

• 電力供應：

• 電壓：100V，50/60Hz，單相。

• 功率：基本儀器1.2kVA，附件0.8kVA，總計2kVA。

• 啟動電流：60A（0.2秒）。

• 電壓波動：不超過±10%。

• 接地要求：1個端子，電阻小於100Ω。

• 冷卻水係統：

• 流量：2升/分鍾（壓力範圍0.05-0.2MPa）。

• 水溫：20±5℃（出口水溫不超過35℃）。

2.2 安裝環境技術規範

• 室內環境要求：

• 5Hz時X、Y、Z方向小於2μm峰峰值。

• 10Hz時X、Y、Z方向小於3μm峰峰值。

• 50Hz時X、Y、Z方向小於8μm峰峰值。

• 室溫：20±5℃。

• 相對濕度：小於80%。

• 地麵振動：

• 雜散磁場：小於0.3μT（3毫高斯）。

第三章：設備操作全流程解析

3.1 啟動與關閉標準程序

• 開機操作流程：

• 打開水龍頭為顯微鏡供應冷卻水（水流量：1.5-2升/分鍾）。

• 開啟配電板上的主電源開關，按下控製台前左側麵板上的電源開關。

• 等待15-30分鍾，放大倍數麵板顯示讀數，表明鏡筒真空已達到足以產生電子束和觀察樣品的程度。

• 關機操作流程：

• 按下電源關閉開關。

• 關閉主電源開關。

• 等待10-15分鍾讓擴散泵冷卻至室溫。

• 關閉水龍頭。

• 特殊情況處理：

• 電源故障：顯微鏡自動停止，電源恢複後需手動重新激活。

• 水源故障：顯微鏡自動停止，水源恢複後需手動重新激活。

3.2 樣品安裝技術規範

• 對中樣品台安裝步驟：

• 按下排氣開關，讓空氣進入鏡筒。

• 等待約40秒讓鏡筒完全暴露於大氣。

• 將帶有樣品的樣品樁插入樣品夾持器。

• 調整樣品高度調節螺釘，使樣品表麵與夾持器邊緣齊平。

• 使用樣品樁固定螺釘固定樣品樁。

• 將樣品台返回樣品室。

• 按下抽真空開關。

3.3 圖像觀察技術詳解

• 二次電子圖像（SEI）觀察設置：

• 設置樣品台控製參數和工作距離選擇器。

• 設置檢查器麵板和控製麵板控製參數。

• 按下加速電壓開啟按鈕。

• 依次按下線掃描和曝光按鈕。

• 調整燈絲控製旋鈕至約11點鍾位置。

• 逐步旋轉燈絲控製旋鈕至約2點鍾位置。

• 觀察CRT屏幕上的波形變化。

• 按下圖片模式按鈕，觀察快速曝光標記和光柵。

• 背散射電子圖像（BEI）觀察：

• 操作步驟與SEI觀察相同，但在初始設置中按下BEI按鈕，並將光斑尺寸控製在12至3點鍾之間。

3.4 自動功能使用指南

• 自動聚焦模式操作流程：

• 使用聚焦粗調控製大致聚焦圖像。

• 使用聚焦微調控製精確聚焦圖像。

• 按下自動按鈕，顯示麵板聚焦燈亮起。

• 當放大倍數和/或視場發生變化時，按下聚焦麵板右側的自動按鈕。

• 全自動SEM圖像獲取：

• 當以下控製按指定設置時，圖像會在電源開關按下時自動出現。

第四章：攝影記錄係統技術解析

4.1 攝影記錄係統配置

• 四種攝影記錄係統對比分析：

• CSI-1：標準配置，布朗尼膠卷，1：0.5攝影比例。

• CSI-2：寶麗來膠卷包，1：0.75攝影比例（可選）。

• CSI-3：35毫米膠卷，1：0.25攝影比例（可選）。

• CSI-4：寶麗來散頁膠片，1：1攝影比例（可選）。

4.2 攝影操作技術規範

• 掃描圖像攝影流程：

• 將記錄係統安裝在CRT上並用鉸鏈銷固定。

• 將CSI連接器插入顯示麵板上的插座。

• 在CRT上獲得圖像。

• 將CSI擺動至CRT並用閂鎖杆固定。

4.3 膠片選擇與參數設置

• 膠片感光度與f值對應關係：

• 50ASA → 5.6-8f。

• 75,100ASA → 8-11f。

• 200ASA → 11-16f。

• 400ASA → 16-22f。

• 超高速膠片使用注意事項：

• 超高速膠片（ASA3000）由於其較低的分辨率和較窄的寬容度，通常不適用於圖像記錄。此類膠片的使用應僅限於特殊用途的攝影，例如記錄動態行為。

第五章：設備維護與故障排除

5.1 日常維護要點

• 油旋轉泵維護：

• 定期檢查油位並根據需要補充。

• 擴散泵加熱器更換：

• 關閉電源開關和配電板上的主電源開關。

• 拆下後麵板。

• 讓加熱器組件冷卻。

• 卸下加熱器總成。

• 從蓋體中取出加熱器。

• 斷開連接到加熱器的引線並取下加熱器。

5.2 部件更換技術指導

• 電子槍燈絲更換步驟：

• 按下排氣開關讓空氣進入鏡筒。

• 鬆開對中螺釘，從鏡筒中取出電子槍。

第六章：高級應用與優化技術

6.1 高級成像技術

• 圖像對比度優化方法：

• 高對比度圖像：將對比度控製鈕順時針旋轉，直到曝光標記條超出標準白電平條。

• 低對比度圖像：將對比度控製鈕逆時針旋轉。

• 自動亮度對比度控製：在約1000倍放大倍率下首先獲得最佳圖像亮度和對比度後，按下控製麵板上的自動控製按鈕。

6.2 性能優化策略

• 消像散校正技術要點：

• 按下圖像微移按鈕。

• 將消像散控製鈕設置到12點鍾位置。

• 觀察圖像模糊方向並調整消像散控製鈕。

• 快速曝光標記調整：

• 此標記已在工廠發貨前使用ASA75膠片並將鏡頭光圈設置為全開以優化曝光進行調整。因此，在正常情況下，隻要膠片速度和鏡頭光圈分別保持在ASA75和全開狀態，則無需調整快速曝光標記。但是，由於最佳曝光會根據樣品的狀況和性質有所不同，偶爾可能需要調整。此外，當需要拍攝高對比度和低對比度顯微照片時，將需要進行調整。

本使用指南涵蓋了JEOL JSM-T200係列掃描電鏡的全部操作流程，從基礎操作到高級應用，從常規觀察到精密攝影，為用戶提供了一套完整、詳細的操作技術指導體係。通過遵循本指南中的操作規範，用戶可以充分發揮設備性能，獲得高質量的實驗結果。同時，定期的維護保養將確保設備長期穩定運行，延長使用壽命。
