歐姆龍變頻器3G3MX2係列手冊使用指南
引言

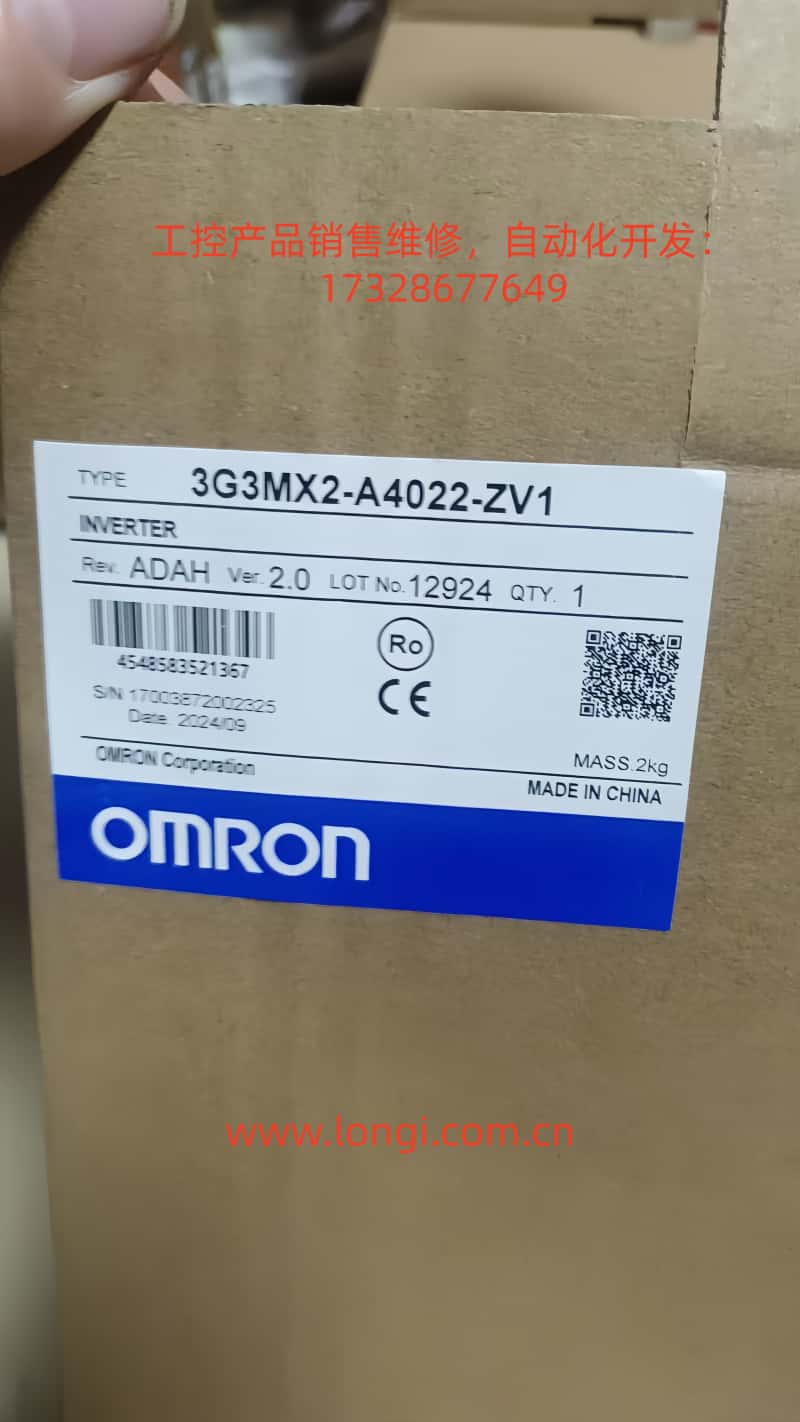

歐姆龍3G3MX2係列變頻器（型號：3G3MX2-□-V1）專為工業自動化應用設計，具備高性能矢量控製、豐富I/O接口、Modbus通信及DriveProgramming編程功能。用戶手冊（I585-CN5-03）詳細闡述了安裝、配線、參數設置、操作方法、故障診斷及維護保養等內容。本文聚焦操作麵板功能、端子控製與外部調速、故障代碼診斷，助力工程師快速上手，優化係統性能。
第一部分：變頻器操作麵板功能介紹

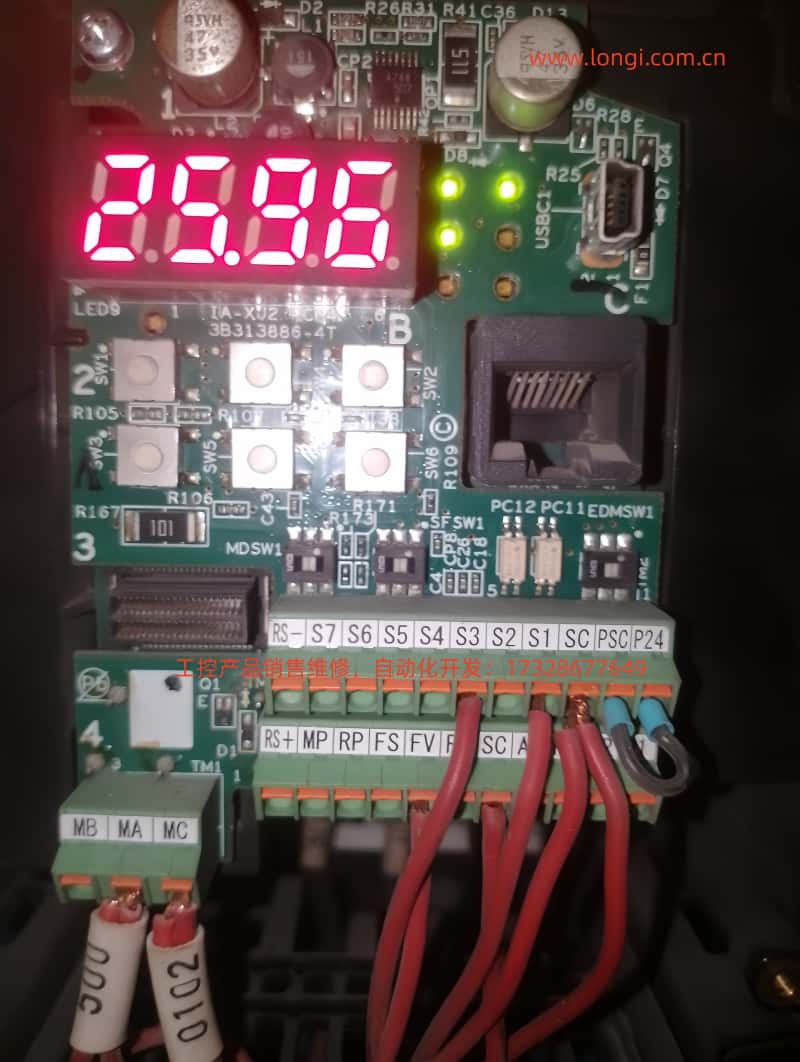

操作麵板部件名稱與基本功能
數字操作器：標配集成於變頻器本體，選配型號3G3AX-OP01支持遠程連接。
LED顯示屏：顯示頻率、電流、電壓等實時數據及參數代碼。
指示燈：電源、報警、運行及運行指令指示燈，直觀反映設備狀態。
按鍵：
上調/下調鍵：變更參數值或頻率，切換監控項。
模式鍵：切換監控、基本功能、擴展功能模式。
確認鍵：保存參數或進入子菜單。
運行鍵（RUN）：啟動電機（需運行指令源設為數字操作器）。
停止/複位鍵（STOP/RESET）：停止電機或複位故障（受b087參數控製）。
密碼設置與消除
設置密碼：
進入擴展功能模式，切換至b組。
選擇b190（密碼A）或b192（密碼B），輸入4位十六進製數（0000禁用）。
保存設置，啟用密碼保護。
消除密碼：
輸入正確密碼驗證。
將b190或b192設回0000，保存並消除密碼。
參數訪問限製設置
軟件鎖功能（SFT）：
將多功能輸入端子之一設為“15（SFT）”。
在b031中選擇鎖定模式（00禁用，01全部鎖定，02僅頻率可變）。
SFT端子ON時鎖定啟用，OFF時禁用。
恢複參數出廠值
初始化步驟：
進入b組，設置b084為04（清除故障監控+初始化數據+清除DriveProgramming）。
設置b094為00（全部數據）或01（除通信數據外）。
設置b180為01，執行初始化。
重啟變頻器驗證，注意備份重要參數。
第二部分：端子正反轉控製與外部電位器調速
端子正反轉控製
接線：
參數設置：
設置A002/A202為01（控製電路端子台）。
設置C001～C007為00（FW）和01（RV）。
設置b035為00（無運轉方向限製）。
外部電位器調速
接線：
參數設置：
設置A001/A201為01（模擬量輸入）。
設置A005為00（電壓輸入）。
調整A011～A016模擬量輸入參數。
第三部分：變頻器故障代碼及解決方法
常見故障代碼及解決
故障診斷方法
查看報警代碼：通電後顯示E.xx，按上調鍵查看詳細信息。
分析原因：參考代碼列表，檢查負載、配線、電源波動、參數設定。
糾正措施：根據原因采取相應措施，如延長加減速時間、加再生單元等。
預防：定期維護，抑噪，備份參數。
高級診斷：使用CX-Drive連接USB，讀取日誌，監控曆史故障。
結語
歐姆龍3G3MX2係列變頻器手冊是高效運維的寶貴資源。通過掌握操作麵板功能、端子控製與外部調速、故障代碼診斷，可顯著提升係統可靠性。實際應用中，結合現場測試和手冊附錄，優化配置，確保安全合規操作。
