LS伺服驅動器APD-VP係列AL-09過載故障診斷與解決方案全麵分析

目錄

1. 引言

2. AL-09過載故障的基本概念2.1 什麽是AL-09過載故障？ 2.2 AL-09故障的常見表現

3. LS伺服驅動器APD-VP係列的結構與工作原理3.1 APD-VP係列伺服驅動器的硬件結構 3.2 伺服驅動器的控製邏輯與反饋機製 3.3 過載保護機製的工作原理

4. AL-09故障的誘發因素4.1 機械負載異常4.2 電氣參數設置錯誤4.3 電機或編碼器故障4.4 電源問題4.5 環境因素

5. AL-09故障的診斷步驟5.1 初步檢查5.2 機械係統檢查 5.3 電氣參數檢查 5.4 編碼器與電機檢查 5.5 電源與接線檢查

6. AL-09故障的解決方案6.1 機械負載的優化與調整6.2 電氣參數的重新設置6.3 電機與編碼器的維護與更換6.4 電源穩定性的改善6.5 環境因素的控製

7. 預防AL-09故障的措施7.1 定期維護與保養7.2 參數備份與優化7.3 運行監控與報警係統

8. 實際案例分析8.1 案例一：機械卡滯導致的AL-09故障8.2 案例二：參數設置錯誤導致的AL-09故障8.3 案例三：電源不穩定導致的AL-09故障

9. 結論與建議

10. 參考文獻

1. 引言

在現代工業自動化領域，伺服驅動器作為精密運動控製的核心部件，廣泛應用於機械手、數控機床、包裝機械等設備中。LS電氣的APD-VP係列伺服驅動器以其高性能、高可靠性和靈活的控製方式，贏得了市場的廣泛認可。然而，在實際應用中，伺服驅動器可能會出現各種故障，其中AL-09過載故障是最常見的問題之一。AL-09故障不僅會導致設備停機，還可能對生產線的連續性和產品質量造成嚴重影響。因此，深入理解AL-09故障的成因、診斷方法及解決方案，對於工程師和技術人員來說具有重要的現實意義。

本文將全麵分析LS伺服驅動器APD-VP係列AL-09過載故障的誘發因素、診斷步驟、解決方案以及預防措施，並通過實際案例進行驗證，旨在為相關技術人員提供一份係統、實用的參考指南。

2. AL-09過載故障的基本概念

2.1 什麽是AL-09過載故障？

AL-09是LS伺服驅動器的一種報警代碼，表示過載故障（Over Load）。當伺服電機在運行過程中承受的負載超過其額定負載能力時，驅動器會觸發過載保護機製，並顯示AL-09報警。過載故障可能由多種因素引起，包括機械負載異常、電氣參數設置錯誤、電機或編碼器故障、電源問題等。

2.2 AL-09故障的常見表現

當伺服驅動器出現AL-09故障時，通常會出現以下現象：

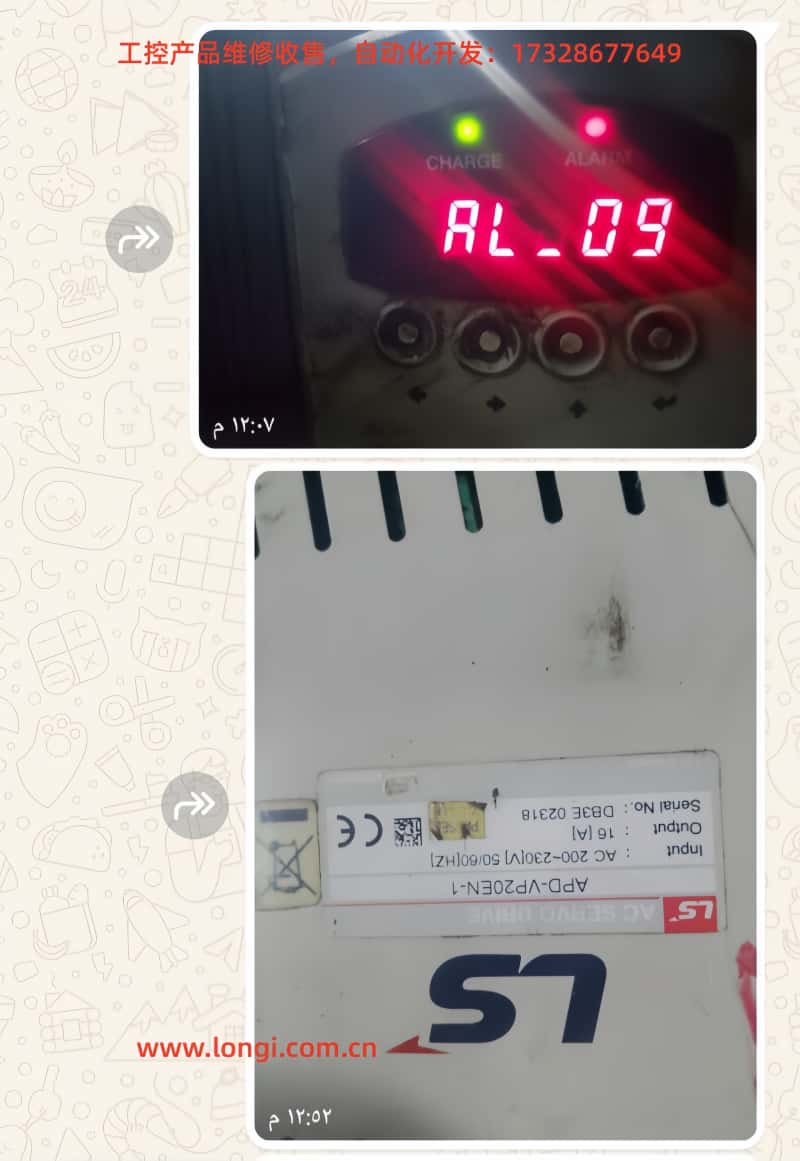

1. 驅動器顯示屏顯示“AL-09”報警代碼。

2. 伺服電機停止運轉，無法繼續執行運動指令。

3. 報警指示燈亮起，通常為紅色或黃色。

4. 係統可能伴隨異常聲音，如電機嗡嗡聲或機械摩擦聲。

5. 上位機或PLC可能接收到報警信號，導致整個控製係統停機。

3. LS伺服驅動器APD-VP係列的結構與工作原理

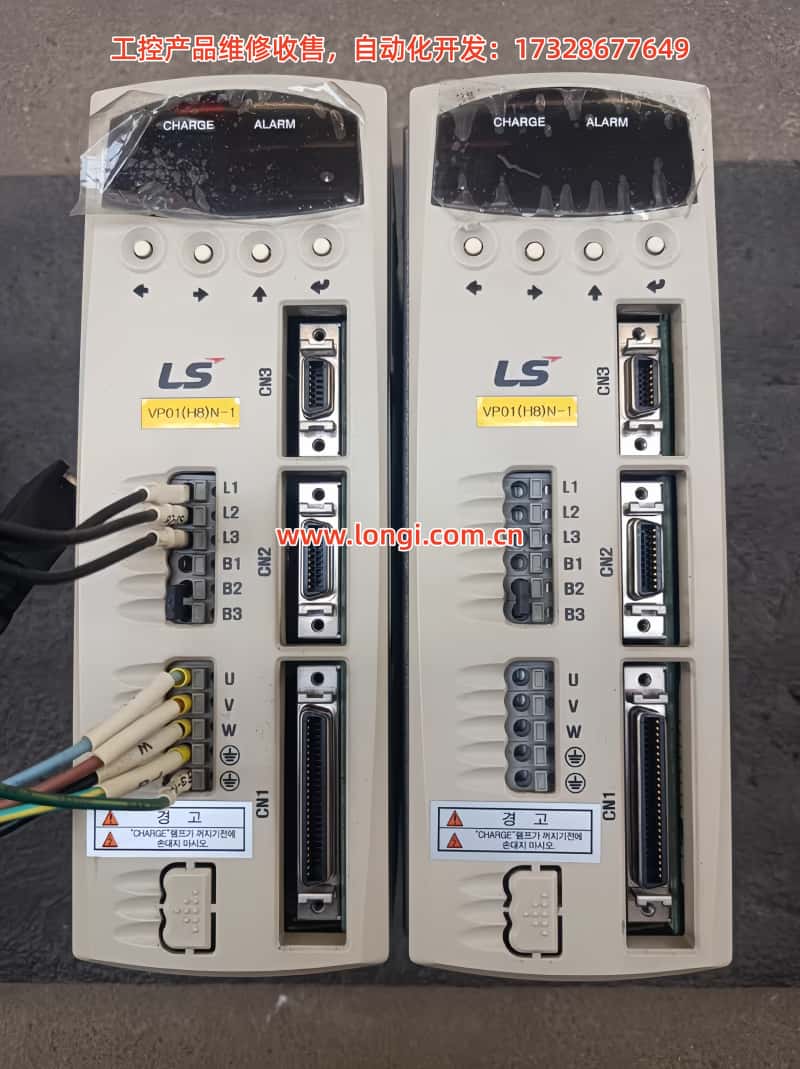

3.1 APD-VP係列伺服驅動器的硬件結構

LS伺服驅動器APD-VP係列采用模塊化設計，主要由以下部分組成：

1. 主電路板：包括IGBT逆變器、PWM控製電路、電流/電壓檢測電路等，負責將輸入的交流電轉換為可控的三相交流電，驅動伺服電機。

2. 控製電路板：包含DSP（數字信號處理器）、FPGA（現場可編程門陣列）等核心控製芯片，負責運動控製算法、參數設置、通信接口等。

3. 接口板：提供多種輸入/輸出接口，包括模擬量輸入/輸出、脈衝輸入、編碼器反饋接口等，用於與上位機、PLC、傳感器等設備進行通信。

4. 電源模塊：為驅動器內部電路提供穩定的直流電源。

5. 散熱係統：包括散熱片和風扇，確保驅動器在高負載下的穩定運行。

3.2 伺服驅動器的控製邏輯與反饋機製

APD-VP係列伺服驅動器采用閉環控製方式，通過以下步驟實現精確運動控製：

1. 指令輸入：上位機（如PLC、運動控製器）發送運動指令（位置、速度或扭矩指令）至驅動器。

2. 控製算法：驅動器內部的DSP根據指令和反饋信號（如編碼器脈衝、電流傳感器信號）計算控製輸出。

3. PWM調製：控製算法輸出PWM信號，驅動IGBT逆變器，將直流母線電壓轉換為可變頻率和幅值的三相交流電。

4. 電機驅動：三相交流電驅動伺服電機運轉。

5. 反饋檢測：編碼器實時檢測電機的位置和速度，電流傳感器檢測電機的實際電流，並將反饋信號發送至驅動器。

6. 閉環調整：驅動器比較指令和反饋信號，通過PID控製器調整輸出，實現精確控製。

3.3 過載保護機製的工作原理

APD-VP係列伺服驅動器內置過載保護機製，通過以下方式實現：

1. 電流檢測：驅動器實時檢測電機的相電流，當電流超過額定值時，觸發過載保護。

2. 扭矩計算：根據電流和電機參數（如扭矩常數）計算實際輸出扭矩，當扭矩超過設定的扭矩限製（[PE-205]、[PE-206]）時，觸發過載保護。

3. 負載監控：驅動器通過編碼器反饋和電流檢測，計算電機的實際負載，當負載超過額定負載（通常為額定扭矩的300%）時，觸發AL-09報警。

4. 保護動作：觸發過載保護後，驅動器會立即切斷PWM輸出，使電機停止運轉，並顯示AL-09報警代碼。

4. AL-09故障的誘發因素

AL-09過載故障的誘發因素複雜多樣，通常可以分為以下幾類：

4.1 機械負載異常

機械負載異常是導致AL-09故障的最常見原因，具體表現包括：

1. 機械卡滯：傳動機構（如齒輪、導軌、絲杠）存在卡滯或摩擦過大，導致電機無法正常旋轉。

2. 負載過大：實際負載超過電機的額定負載能力，如超重的工件或不合理的機械設計。

3. 聯軸器不對中：電機軸與負載軸未對中，導致額外的徑向或軸向力，增加電機負載。

4. 潤滑不足：傳動部件缺乏潤滑，摩擦力增大，導致電機過載。

4.2 電氣參數設置錯誤

驅動器的參數設置直接影響電機的運行狀態，常見的參數設置錯誤包括：

1. 扭矩限製設置過低：[PE-205]（CCW扭矩限製）和[PE-206]（CW扭矩限製）設置過低，導致電機在正常負載下觸發過載保護。

2. 增益參數設置不當：速度比例增益（[PE-307]、[PE-308]）或位置比例增益（[PE-302]、[PE-303]）設置過高，導致係統振蕩或過載。

3. 電子齒輪比錯誤：[PE-701]（電子齒輪比）設置錯誤，導致脈衝指令和實際位置不匹配，引發過載。

4. 編碼器脈衝數設置錯誤：[PE-204]（編碼器脈衝數）與實際編碼器不符，導致反饋信號錯誤，觸發過載保護。

4.3 電機或編碼器故障

電機或編碼器的故障也可能導致AL-09報警：

1. 電機繞組短路或開路：電機內部繞組損壞，導致電流異常增大。

2. 編碼器信號丟失或錯誤：編碼器損壞或接線鬆動，導致反饋信號中斷或錯誤。

3. 電機軸承損壞：軸承磨損或卡滯，導致電機旋轉阻力增大。

4.4 電源問題

電源的穩定性直接影響驅動器和電機的運行：

1. 電壓波動：輸入電壓不穩定，如電壓過高或過低，導致驅動器輸出異常。

2. 電源線路接觸不良：電源線路鬆動或氧化，導致電壓降過大。

3. 再生電阻故障：再生電阻損壞或參數設置錯誤，導致再生能量無法有效吸收，引發過壓或過載。

4.5 環境因素

環境因素也可能間接導致AL-09故障：

1. 溫度過高：驅動器或電機在高溫環境下運行，導致散熱不良，性能下降。

2. 濕度或腐蝕性氣體：潮濕或腐蝕性環境可能導致電路板短路或接觸不良。

3. 振動或衝擊：機械振動或衝擊可能導致驅動器內部元器件鬆動或損壞。

5. AL-09故障的診斷步驟

當APD-VP係列伺服驅動器出現AL-09故障時，應按照以下步驟進行診斷：

5.1 初步檢查

1. 確認報警代碼：在驅動器顯示屏上確認報警代碼為AL-09。

2. 檢查機械負載：手動旋轉電機軸，確認是否存在卡滯或異常阻力。

3. 檢查電源：確認輸入電壓是否在允許範圍內（AC200-230V），電源線路是否正常。

5.2 機械係統檢查

1. 檢查傳動機構：

• 確認齒輪、導軌、絲杠等傳動部件是否潤滑良好，無卡滯。

• 檢查聯軸器是否對中，無偏移或變形。

2. 檢查負載：

• 確認負載是否在電機的額定範圍內，如工件重量、機械摩擦力等。

• 減小負載，觀察故障是否消除。

5.3 電氣參數檢查

1. 檢查扭矩限製：

• 進入菜單[PE-205]和[PE-206]，確認扭矩限製是否設置過低。

• 如扭矩限製過低，適當增加設定值（通常不超過300%）。

2. 檢查增益參數：

• 檢查速度比例增益（[PE-307]、[PE-308]）和位置比例增益（[PE-302]、[PE-303]）是否過高。

• 如增益過高，逐步降低增益值，觀察故障是否消除。

3. 檢查電子齒輪比：

• 確認[PE-701]（電子齒輪比）是否與機械傳動比匹配。

4. 檢查編碼器設置：

• 確認[PE-204]（編碼器脈衝數）是否與電機銘牌一致。

5.4 編碼器與電機檢查

1. 檢查編碼器：

• 確認編碼器接線是否牢固，無斷線或短路。

• 使用示波器檢查編碼器信號（A、B、Z相）是否正常。

2. 檢查電機：

• 測量電機繞組的絕緣電阻，確認無短路或開路。

• 手動旋轉電機軸，確認軸承無異常聲音或卡滯。

5.5 電源與接線檢查

1. 檢查電源：

• 使用萬用表測量輸入電壓，確認在AC200-230V範圍內。

• 檢查電源線路是否存在接觸不良或氧化。

2. 檢查再生電阻：

• 確認再生電阻是否連接正確，參數設置是否合理。

• 檢查再生電阻是否損壞，如電阻值是否正常。

6. AL-09故障的解決方案

根據診斷結果，可以采取以下解決方案：

6.1 機械負載的優化與調整

1. 減小負載：

• 減輕工件重量或優化機械結構，降低電機負載。

2. 潤滑傳動部件：

• 定期為齒輪、導軌、絲杠等傳動部件添加潤滑油或潤滑脂。

3. 調整聯軸器：

• 確保電機軸與負載軸對中，避免徑向或軸向力。

6.2 電氣參數的重新設置

1. 調整扭矩限製：

• 根據實際負載，適當增加[PE-205]和[PE-206]的扭矩限製值。

2. 優化增益參數：

• 逐步降低速度比例增益（[PE-307]、[PE-308]）和位置比例增益（[PE-302]、[PE-303]），避免係統振蕩。

3. 校準電子齒輪比：

• 根據機械傳動比，重新設置[PE-701]（電子齒輪比）。

6.3 電機與編碼器的維護與更換

1. 更換損壞的編碼器：

• 如編碼器信號異常，更換新的編碼器，並確保接線正確。

2. 維修或更換電機：

• 如電機繞組或軸承損壞，送修或更換新電機。

6.4 電源穩定性的改善

1. 穩定電源電壓：

• 使用穩壓器或UPS（不間斷電源）確保輸入電壓穩定。

2. 檢查電源線路：

• 確保電源線路接觸良好，無氧化或鬆動。

6.5 環境因素的控製

1. 改善散熱條件：

• 確保驅動器和電機的散熱風扇正常運轉，避免高溫環境。

2. 防止潮濕與腐蝕：

• 在潮濕或腐蝕性環境中，采取防護措施，如密封驅動器櫃體。

7. 預防AL-09故障的措施

為了避免AL-09故障的發生，可以采取以下預防措施：

7.1 定期維護與保養

1. 定期檢查機械傳動部分：

• 檢查齒輪、導軌、絲杠等部件的磨損和潤滑情況。

2. 定期清潔驅動器與電機：

• 清除灰塵和雜物，確保散熱良好。

3. 定期檢查電氣連接：

• 確保所有接線端子牢固，無氧化或鬆動。

7.2 參數備份與優化

1. 備份驅動器參數：

• 定期備份驅動器的參數設置，以便在故障後快速恢複。

2. 優化參數設置：

• 根據實際負載和運行工況，優化增益、扭矩限製等參數。

7.3 運行監控與報警係統

1. 實時監控運行狀態：

• 通過上位機或PLC實時監控電機的電流、速度、位置等參數。

2. 設置報警閾值：

• 在驅動器中設置合理的報警閾值，及時發現並處理異常。

8. 實際案例分析

8.1 案例一：機械卡滯導致的AL-09故障

故障現象： 某數控機床在運行過程中突然停機，驅動器顯示AL-09報警。手動旋轉電機軸時，發現絲杠傳動部分存在明顯卡滯。

診斷過程：

1. 檢查機械傳動部分，發現絲杠導軌缺乏潤滑，導致摩擦力過大。

2. 檢查驅動器參數，發現扭矩限製設置正常。

解決方案：

1. 為絲杠導軌添加潤滑油。

2. 調整聯軸器對中，減小徑向力。

3. 複位報警後，設備恢複正常運行。

經驗總結： 機械卡滯是導致AL-09故障的常見原因，定期維護和潤滑傳動部件至關重要。

8.2 案例二：參數設置錯誤導致的AL-09故障

故障現象： 某自動化生產線在調試過程中頻繁出現AL-09報警，電機無法正常啟動。

診斷過程：

1. 檢查機械負載，未發現異常。

2. 檢查驅動器參數，發現速度比例增益（[PE-307]）設置過高，導致係統振蕩。

解決方案：

1. 逐步降低速度比例增益，直至係統穩定。

2. 優化其他控製參數，如積分時間常數（[PE-309]）。

3. 複位報警後，設備運行正常。

經驗總結： 參數設置錯誤是導致AL-09故障的另一重要原因，調試過程中應逐步調整參數，避免過度設置。

8.3 案例三：電源不穩定導致的AL-09故障

故障現象： 某包裝機在運行過程中突然停機，驅動器顯示AL-09報警。檢查發現輸入電壓波動較大。

診斷過程：

1. 使用萬用表測量輸入電壓，發現電壓在180V至250V之間波動。

2. 檢查電源線路，發現接觸不良導致電壓降過大。

解決方案：

1. 更換電源線路，確保接觸良好。

2. 添加穩壓器，穩定輸入電壓。

3. 複位報警後，設備恢複正常。

經驗總結： 電源不穩定會導致驅動器輸出異常，進而觸發過載保護。確保電源穩定是預防AL-09故障的關鍵。

9. 結論與建議

AL-09過載故障是LS伺服驅動器APD-VP係列在實際應用中常見的問題之一。通過本文的分析，我們可以得出以下結論：

1. AL-09故障的誘因多樣，包括機械負載異常、電氣參數設置錯誤、電機或編碼器故障、電源問題以及環境因素等。

2. 診斷AL-09故障需係統化，應從機械、電氣、環境等多個方麵進行排查。

3. 解決AL-09故障需針對性，根據具體誘因采取相應的解決方案，如優化機械負載、調整電氣參數、維護電機與編碼器、穩定電源等。

4. 預防AL-09故障需主動性，通過定期維護、參數優化、運行監控等措施，可以有效降低故障發生的概率。

建議：

1. 建立設備維護檔案，記錄設備的運行狀態、故障曆史和維護情況。

2. 定期培訓操作人員，提高其對伺服驅動器故障的診斷和處理能力。

3. 引入遠程監控係統，實時監控設備運行狀態，及時發現並處理異常。
