三菱 FR-A700 係列變頻器 E.7 故障深度解析與維修實踐

一、引言：高性能驅動器中的“智能中樞”失聯

三菱電機的 FREQROL-A700 係列變頻器 以其高性能矢量控製、穩定的通信功能和完善的保護體係，被廣泛應用於機床、塑料機械、空壓機、提升設備及各類自動化生產線上。

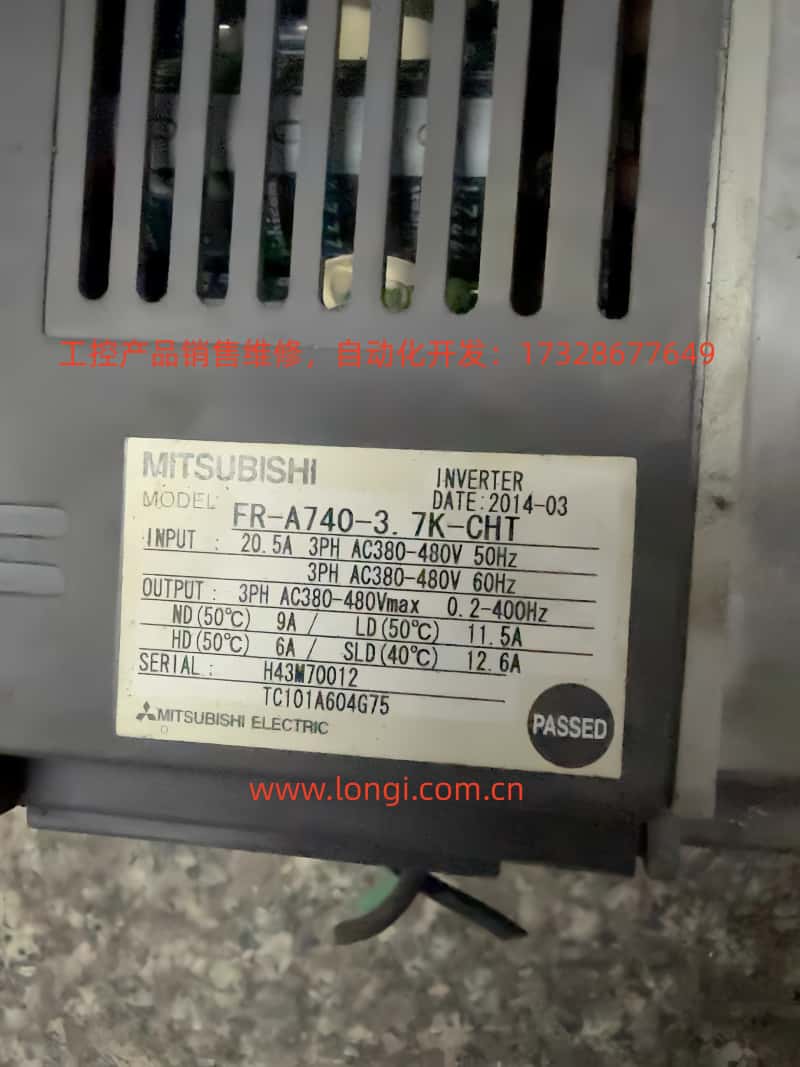

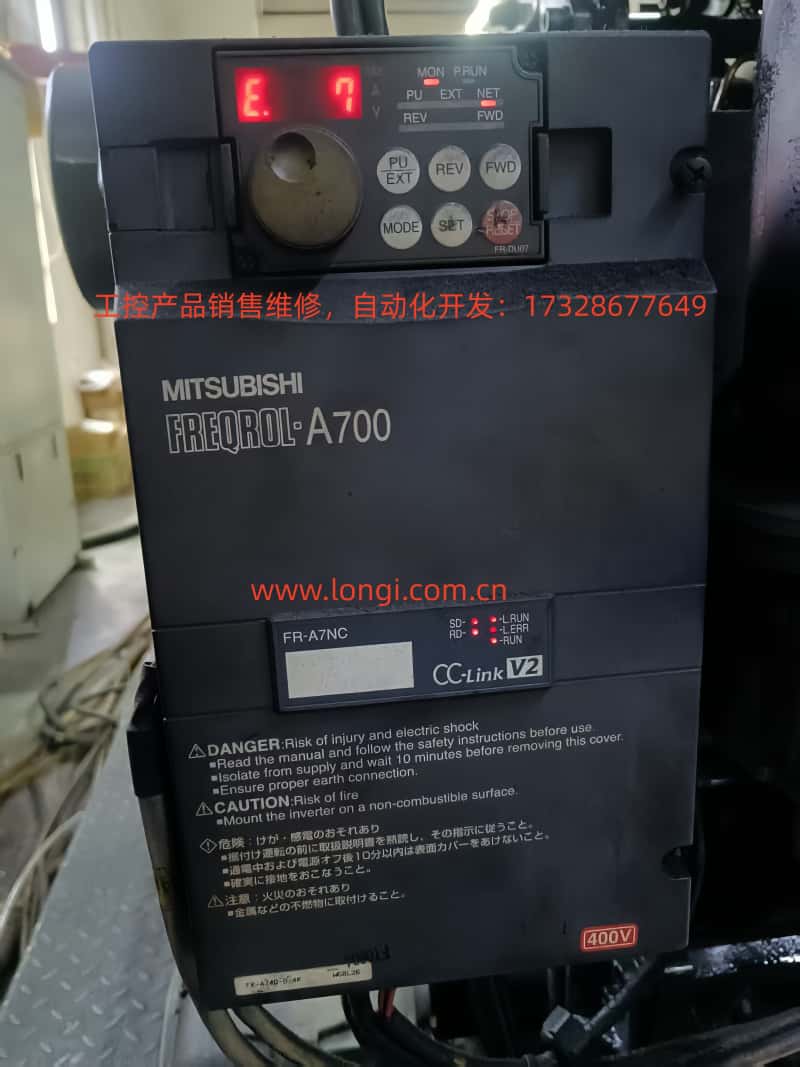

然而，在實際使用過程中，一旦麵板上顯示 “E.7” 或 “E.CPU”，整個係統即刻停止輸出，機器陷入停機狀態。這類故障通常被用戶形象地稱為“大腦宕機”，因為它直接指向了變頻器內部的中央控製單元（CPU）。

在所有的保護代碼中，E.7 的嚴重等級最高之一，它往往意味著控製板通信異常、邏輯處理錯誤，甚至 CPU 硬件損壞。本文將以技術人員的角度，係統分析 E.7 故障的成因、診斷思路、維修要點以及預防措施，並結合實際案例進行闡述。

二、故障定義與係統邏輯

根據《FR-A700 使用手冊》第 397 頁的說明：

E.6 / E.7 / E.CPU：CPU 錯誤
當內部 CPU 通信異常發生時，變頻器停止輸出。
檢查要點：確認周圍是否存在強電磁幹擾的設備。
措施：如確認無外部幹擾，請與經銷商聯係。

這表明 E.7 屬於 係統級自我保護，即控製電路監測到主 CPU 與從 CPU（或內部總線、通信 IC）之間數據通信異常時立即切斷輸出，以防止邏輯紊亂導致 IGBT 誤導通。

在 A700 係列中，CPU 錯誤主要由以下三部分邏輯觸發：

1. 主控 MCU 與門驅動通信中斷；

2. CPU 與 EEPROM / ADC / 通信總線錯誤響應；

3. 看門狗（Watchdog）定時器異常複位。

係統檢測到 CPU 處理器未在指定周期內返回信號時，就會認定為“內部通信異常”，觸發 E.7。

三、CPU錯誤的主要技術成因分析

E.7 故障的根本原因可分為三大類：外部幹擾、電源異常、硬件故障。

1. 外部電磁幹擾（EMI）

在複雜的工業現場，變頻器周圍常存在高頻開關設備、電焊機、大功率接觸器、感應加熱機等。這些設備在切換瞬間會產生強烈的電磁幹擾波，耦合進變頻器控製板的信號通道，導致 CPU 通信錯誤。

常見幹擾源包括：

• 電焊機或高頻電加熱設備；

• 空壓機、伺服驅動器的共用電源線；

• 無屏蔽控製線靠近動力線；

• 接地係統不完善或共地錯誤。

在這種情況下，E.7 常為間歇性報警，斷電重啟後可恢複，但運行一段時間又會出現。

技術要點：

• 控製回路與主回路必須分開布線；

• 信號線與動力線間距 ≥10 cm；

• RS-485、端子信號線使用雙絞屏蔽線並單點接地；

• EMC 濾波器和零相扼流圈保持有效。

2. 電源電壓波動與地電位幹擾

A700 控製板內部存在多組電源：主電源（DC + BUS）約 540 VDC、控製電源 24 V、邏輯電源 5 V 等。
當輸入電壓波動劇烈、整流濾波電容老化或電源模塊局部接地不良時，邏輯電源可能瞬間跌落，CPU 會被看門狗強製複位，報出 E.7。

常見現象：

• 通電即報警；

• 上電時偶爾“E.6”、“E.7”交替出現；

• 麵板指示燈閃爍或顯示亂碼。

檢查點：

1. 用萬用表測量控製端 R1/L11、S1/L21 的交流電壓是否穩定；

2. 檢查控製板上 5 V、15 V 穩壓是否正常；

3. 若有 PLC 或外部通訊模塊供電共地，應確認沒有反灌電流。

3. 控製板或CPU芯片損壞

當排除幹擾與電源問題後，E.7 仍持續存在，則極可能是控製板硬件故障。

常見損壞部位包括：

• 主控 MCU（例如 Renesas 或 Mitsubishi 定製芯片）內部損壞；

• 外部存儲器 EEPROM 或 SRAM 通訊異常；

• 驅動信號隔離光耦（HCPL-2631 等）失效；

• 主板與功率板之間的排線接觸不良；

• IGBT 模塊擊穿後反向幹擾控製邏輯。

這類故障通常表現為：

• 通電立即 E.7；

• 無法複位；

• 連接 FR-Configurator2 通訊失敗；

• 控製板無時鍾波形。

在這種情況下，單純更換控製板或整機往往是唯一解決方案。

四、現場診斷與檢測步驟

為了係統地確定 E.7 故障來源，工程師可按以下步驟進行排查。

步驟一：基礎確認

1. 記錄報警出現時的工況：啟動、減速、空載或通信狀態。

2. 觀察是否為瞬間停電後出現，排除電源不穩。

3. 檢查機櫃內溫度，確認未超過 50 °C。

步驟二：斷電絕緣檢測

• 斷開電源後等待 10 分鍾，測量變頻器主回路與地之間的絕緣阻值，應大於 5 MΩ；

• 測試控製端與主回路無漏電現象。

步驟三：檢查接地與幹擾路徑

• 確認變頻器 PE 接地良好（接地電阻 < 10 Ω）；

• 檢查輸入電源是否采用三相對稱配電，避免中性漂移；

• 若控製櫃內多台設備共地，需避免形成“環路地”；

• 對通訊電纜屏蔽層隻在一端接地。

步驟四：電源波形測試

• 用示波器檢測 24 V、5 V 波形，若存在瞬間跌落或紋波 > 100 mV，應懷疑電源電路老化；

• 若變頻器帶外部製動單元，檢查 P/+ 與 N/- 間無異常波動。

步驟五：模塊級排查

1. 拆下操作麵板，檢查接觸針腳是否氧化；

2. 重新插拔控製板與主板之間的排線；

3. 若條件允許，可更換一塊相同型號控製板進行互換試驗；

4. 若仍報 E.7，則可確定為主功率板或整機損壞。

五、維修與替代方案

1. 控製板級維修

專業維修機構可通過以下手段修複：

• 檢測 CPU 時鍾（晶振 16 MHz 或 20 MHz）是否振蕩；

• 檢查看門狗電路（如 IC3、74HC123）信號；

• 替換 EEPROM、複位電容、穩壓芯片；

• 清理控製板灰塵、重新焊接虛焊點；

• 在 CPU 供電處並聯 47 µF × 2 的低 ESR 電容提高抗幹擾能力。

2. 整機更換與參數恢複

若控製板損壞嚴重，整機更換是更經濟的方式。
在更換時需注意：

• 若原機可通信，可先通過 FR-Configurator 讀取參數備份；

• 新機安裝後執行 參數拷貝（Pr.990 係列）；

• 執行自動調諧（Pr.71、Pr.80～Pr.84）以匹配電機特性。

3. 現場防護措施

為避免再次出現 CPU 錯誤，可采取以下工程措施：

1. 增加 EMI 濾波器、隔離變壓器；

2. 主回路輸入端加裝浪湧抑製器（MOV）；

3. 遠離高頻開關設備，機櫃線槽區分信號線與動力線；

4. 定期清理灰塵和金屬屑，防止漏電感應幹擾；

5. 保持機櫃通風，控製板溫度低於 45 °C。

六、案例分析：注塑機主軸驅動 E.7 故障

在一台使用 FR-A740-22K-CHT 的注塑機中，用戶報告隨機出現 E.7 報警，複位後可運行一段時間。
現場調查發現：

• 該機櫃內同時安裝三台 A700 變頻器；

• 控製信號線與電源線並行布線；

• 接地線在多點連接，形成環路；

• 控製板上積塵嚴重。

通過以下處理，問題徹底解決：

1. 將信號線改用屏蔽雙絞線，屏蔽層單點接地；

2. 重新規劃接地係統，僅保留主星形接地；

3. 在控製板 5 V 供電端並聯 100 µF 電解電容以增強濾波；

4. 清潔灰塵並固定接插件。

調整後連續運行 72 小時無報警。該案例說明，E.7 並非必然代表硬件損壞，部分屬於抗幹擾不足引起的假故障。

七、E.7 與相關錯誤代碼的關聯

這三個錯誤常同時出現在控製板幹擾嚴重或主控芯片損壞的場合。
若變頻器顯示 E.6、E.7、E.CPU 循環閃爍，幾乎可以判定為 CPU 電源或晶振失效。

八、技術預防與維護建議

1. 電氣設計階段

• 在設計控製櫃時，預留獨立接地排；

• 每台變頻器單獨接地，避免串聯接地；

• 主電源輸入端配置 RC 抑製回路；

• 所有端子壓接必須使用冷壓端頭，防止虛接。

2. 安裝調試階段

• 通過絕緣表檢測電機和電纜；

• 避免接入未屏蔽的遠距離通訊線；

• 變頻器控製端與外部 PLC 通訊時增加隔離模塊。

3. 運行維護階段

• 每半年清潔一次散熱風道；

• 檢查風扇運行聲音和軸承；

• 每年檢測母線電容容量衰減；

• 若使用在潮濕環境中，定期加熱除濕。

4. 備件與數據管理

• 定期備份參數（FR-Configurator2 軟件或 PU 單元）；

• 控製板更換後務必執行參數校正；

• 對老化設備可預防性更換電容與繼電器。

九、總結：CPU錯誤的根源與應對之道

E.7 故障代表了三菱 A700 係列變頻器內部的核心通信異常。
它並非普通的過載或電流類報警，而是控製係統自我保護機製的體現。
從工程實踐角度看，E.7 的出現大致分為三種情形：

1. 偶發型：幹擾、電源瞬變引起，可通過改進接地與濾波解決；

2. 間歇型：控製板老化、接插件鬆動、溫度漂移所致，可通過維護修複；

3. 持續型：CPU 或主控板硬件故障，隻能更換控製板。

麵對這類係統級故障，維修人員應遵循“外部排查 → 電源檢測 → 控製板診斷”的思路，不盲目更換整機，通過係統分析快速定位。
在日常維護中，加強電磁兼容設計、合理布線、規範接地，是減少 E.7 故障的根本途徑。

十、參考建議（實操層麵）

• 若現場經常出現 E.7，而設備環境複雜，可外加 電源隔離變壓器（1:1 2 kVA 級）；

• 對高溫工況（> 45 °C），可安裝外部強製風冷裝置；

• 對易感應幹擾的長線通訊，可采用光纖隔離模塊；

• 若多台變頻器並排，應使用獨立控製電源或隔離電源模塊供電。

結語

E.7 故障雖然看似棘手，但它揭示了變頻器內部智能保護機製的完善性。
理解其原理、熟悉其觸發條件，並掌握係統化的排查方法，工程師就能在最短時間內判斷問題歸屬，避免誤判與重複更換。

在工業自動化日趨複雜的今天，電磁兼容（EMC）與控製可靠性 已成為設備設計的關鍵指標。
三菱 FR-A700 的 E.7 故障，不僅是一場“CPU錯誤”的警告，更提醒我們：
隻有當硬件設計、布線規範、接地係統與維護意識同步升級時，驅動係統才能實現真正意義上的高可靠運行。
