意斯特變頻器EST900係列使用指南：從操作到故障排除的全麵解析

意斯特變頻器EST900係列作為一款高性能矢量變頻器，廣泛應用於三相異步電機的控製與調速領域。本文將結合官方手冊內容，詳細闡述其操作麵板功能、參數設置方法、外部端子控製與調速實現，以及常見故障代碼的處理措施，助力用戶快速掌握使用技巧。

一、操作麵板功能介紹與參數設置

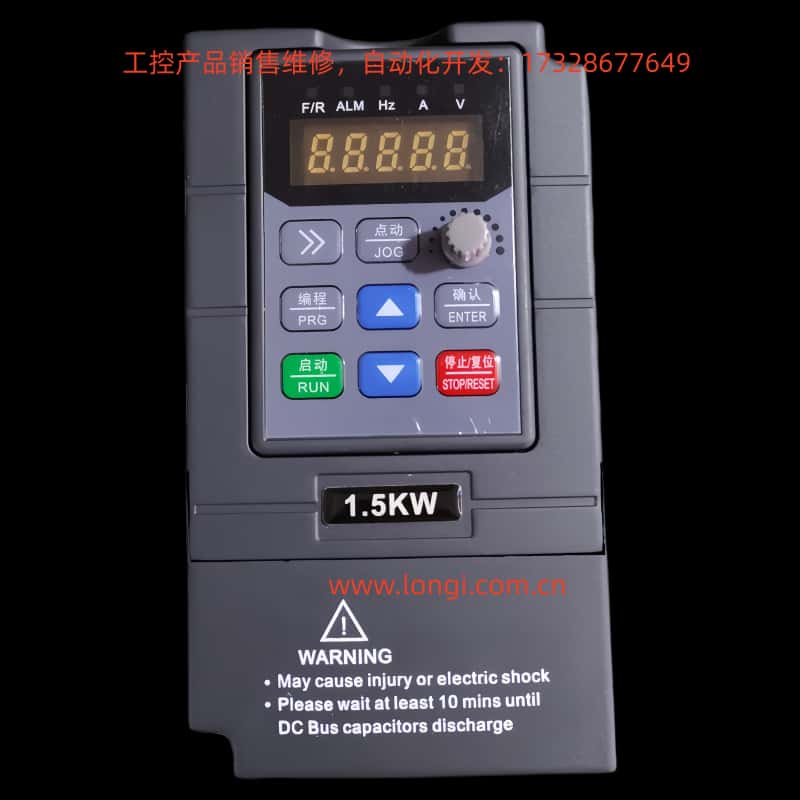

（一）操作麵板功能概述

EST900係列變頻器標配LED操作麵板，功能豐富多樣：

• 狀態監控：可實時顯示運行頻率、電流、電壓、故障代碼等關鍵信息。

• 參數設置：支持對功能參數進行查看與修改操作。

• 運行控製：通過麵板即可實現啟動、停止、正反轉等控製指令。

• 指示燈指示：配備RUN（運行）、LOCAL/REMOT（控製源）、FWD/REV（方向）、TUNE/TC（調諧/轉矩/故障）等指示燈，直觀反映設備狀態。

（二）參數出廠值設置

在調試過程中或參數出現混亂時，可進行恢複出廠設置操作：

• 步驟：

1. 進入 FP - 01 參數。

2. 將其設置為 1（恢複出廠參數，不包括電機參數）。

3. 按 ENTER 鍵確認。

4. 等待顯示恢複，參數初始化完成。

• 注意：

• FP - 01 = 2 可清除故障記錄等信息。

• FP - 01 = 4 可備份當前參數。

• FP - 01 = 501 可恢複備份參數。

（三）密碼設置與清除

為防止誤操作，可設置用戶密碼：

• 設置密碼：

• 進入 FP - 00，設置為非0值（如1234）。

• 退出後再次進入參數需輸入該密碼。

• 清除密碼：

• 將 FP - 00 設為 0。

（四）參數訪問限製

可通過以下方式對參數訪問進行限製：

• 參數組顯示控製：

• 設置 FP - 02 參數，控製A組、U組參數是否顯示。

• 例如，設置為“11”可隱藏部分參數組，防止誤修改。

• 運行中禁止修改：

• 部分參數在運行中不可修改（標識為“★”），需停機後設置。

二、外部端子正反轉控製與電位器調速

（一）外部端子正反轉控製

接線端子

• D11：正轉運行（FWD）

• D12：反轉運行（REV）

• COM：數字輸入公共端

參數設置

注意：若使用三線製控製，需設置F4 - 11 = 2或3，並配合其他DI端子。

（二）外部電位器調速

接線端子

• +10V：電位器電源正極

• GND：電位器電源負極

• A11：模擬電壓輸入（0 - 10V）

參數設置

提示：電位器阻值建議為1kΩ - 5kΩ，確保電流不超過10mA。

三、常見故障代碼及處理方法

EST900係列變頻器具備完善的故障診斷功能，常見故障及處理方法如下：

（一）過電流類故障

（二）過電壓類故障

（三）其他常見故障

（四）故障複位方法

• 按麵板 STOP/RESET 鍵。

• 設置DI端子為“故障複位”功能（F4 - xx = 9）。

• 通過通訊寫入“2000H = 7”。

• 斷電重啟（需等待10分鍾以上）。

四、總結

意斯特EST900係列變頻器功能強大、操作靈活，能夠適應多種工業場景需求。通過本文的介紹，用戶可以掌握以下關鍵內容：

• 操作麵板的基本使用方法與參數設置技巧。

• 如何借助外部端子和電位器實現電機的控製與調速。

• 常見故障的診斷思路與處理技巧。

• 密碼管理與參數保護機製的有效運用。

在實際使用過程中，建議用戶嚴格按照手冊規範進行接線、設置參數，並定期開展維護保養工作，以確保設備能夠長期穩定運行。
