一、設備簡介

美國TSI Incorporated生產的VelociCalc 9565係列多功能風速儀是通風係統檢測與潔淨環境氣流監測的經典儀表之一。
其核心設計理念是模塊化：主機通過標準7針迷你DIN接口可接入不同探頭（Velocity、Temperature、Humidity、CO、CO₂、VOC等），實現多種空氣參數同步測量。

本文所涉及的設備型號為：

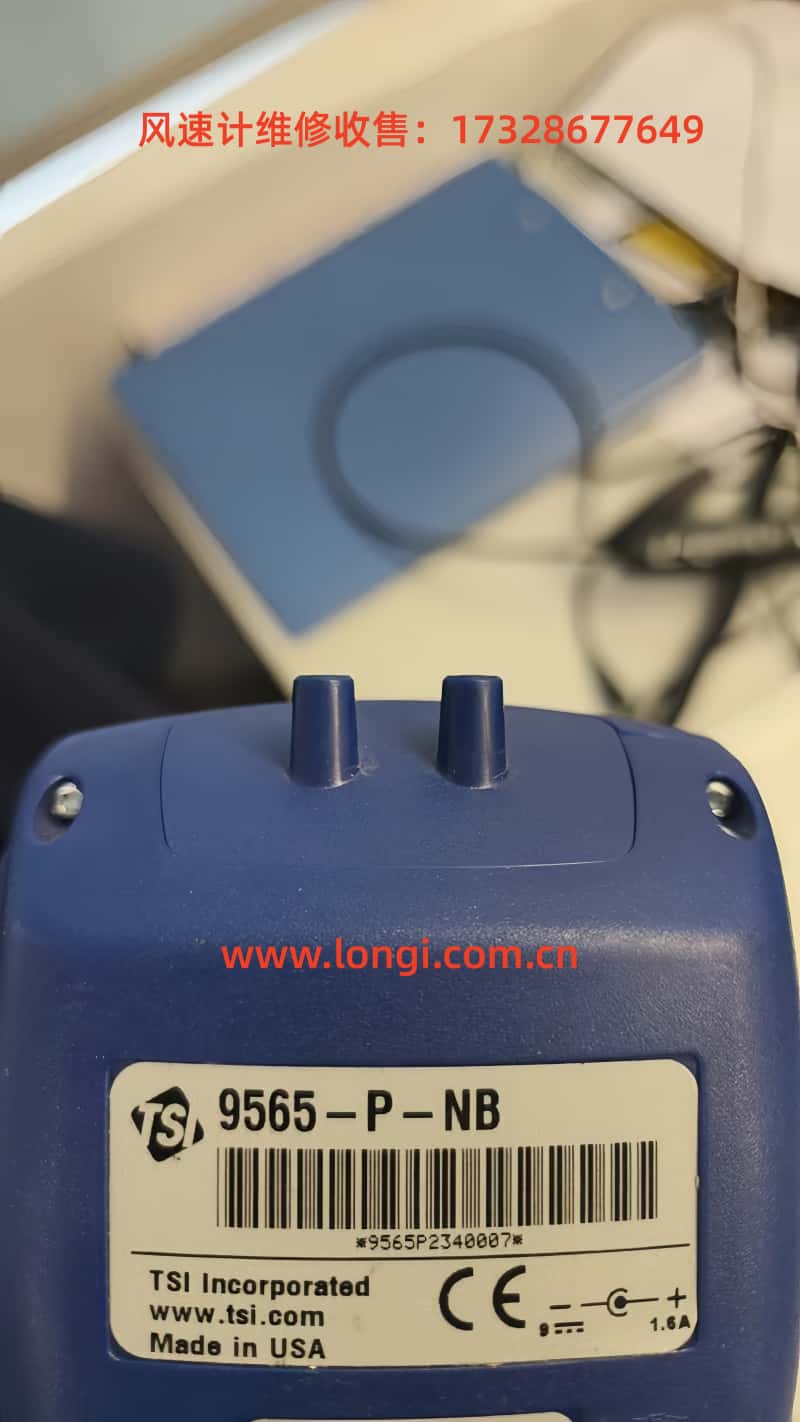

• 主機：TSI 9565-P-NB
  含差壓傳感器（Pressure Sensor），但無藍牙模塊（No Bluetooth）。

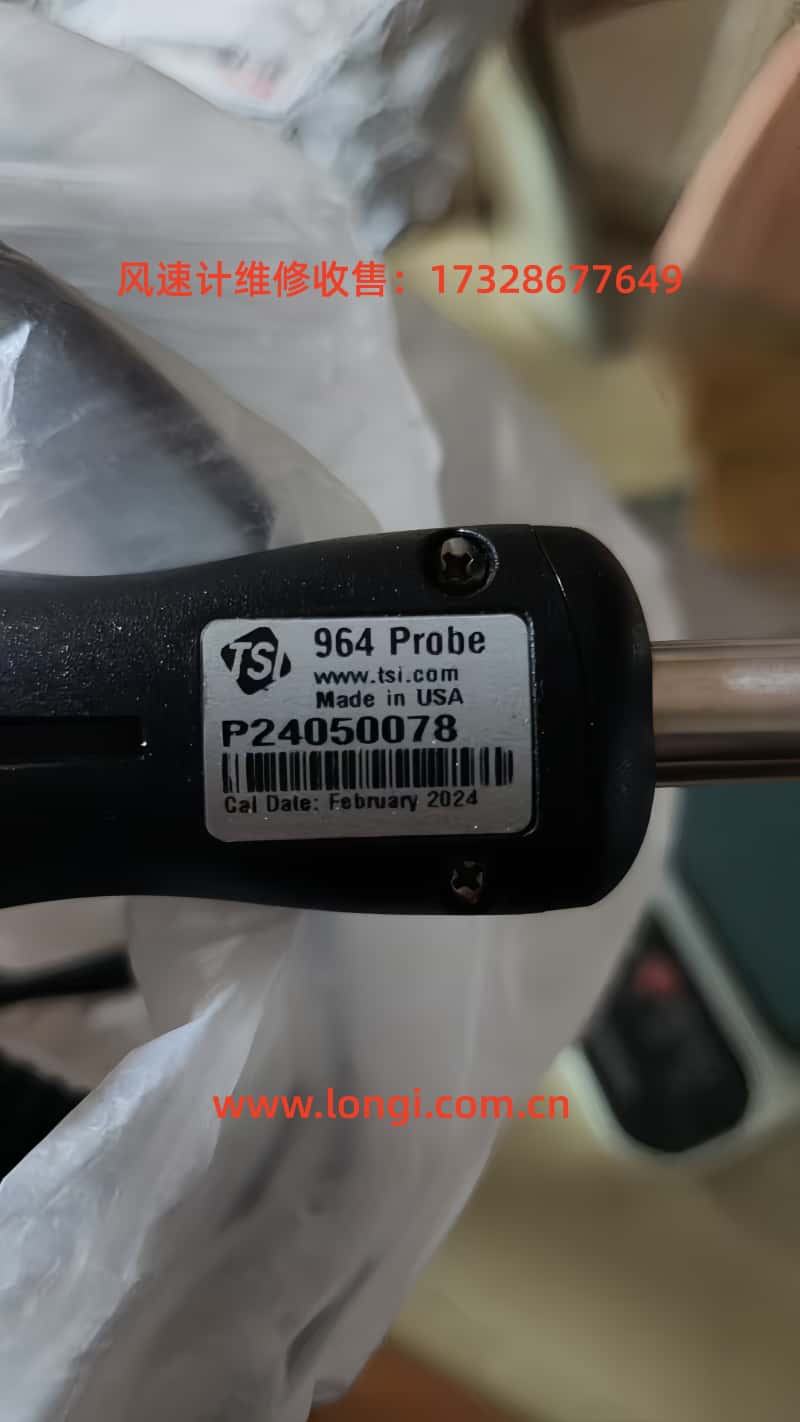

• 探頭：TSI 964 Probe
  熱式風速+溫濕度探頭（Air Velocity, Temperature and Humidity Straight Probe）。

兩者配合可同時輸出風速、風量、溫度、相對濕度、差壓等關鍵參數。典型應用場景包括：

• 實驗室通風櫃風速測試

• 潔淨廠房層流均勻性檢測

• 空調係統風口風量平衡測量

• HVAC 係統調試與節能評估

二、工作原理與結構說明

1. 熱式風速測量原理

TSI 964探頭內部采用恒溫差熱膜式傳感器（Hot-film Anemometer）。
其原理如下：

1. 探頭中微型鉑絲受電加熱，形成溫度差ΔT；

2. 當氣流流經探頭，熱量被空氣帶走；

3. 為保持恒溫差，電橋自動調節加熱電流；

4. 維持該ΔT所需的功率與氣流速度成平方關係。

經過標定曲線換算，即可得到風速v (m/s)。
探頭內還包含溫濕度補償電路，用以修正空氣密度與溫度變化帶來的誤差。

2. 差壓測量模塊

9565-P-NB主機內部帶有±15 in.H₂O（±3735 Pa）高精度差壓傳感器，通過正負兩個氣口可實現：

• 靜壓測量（Static Pressure）

• 差壓流量換算（配合Pitot管）
  其精度可達±1%讀數±1 Pa。

3. 主機與探頭接口

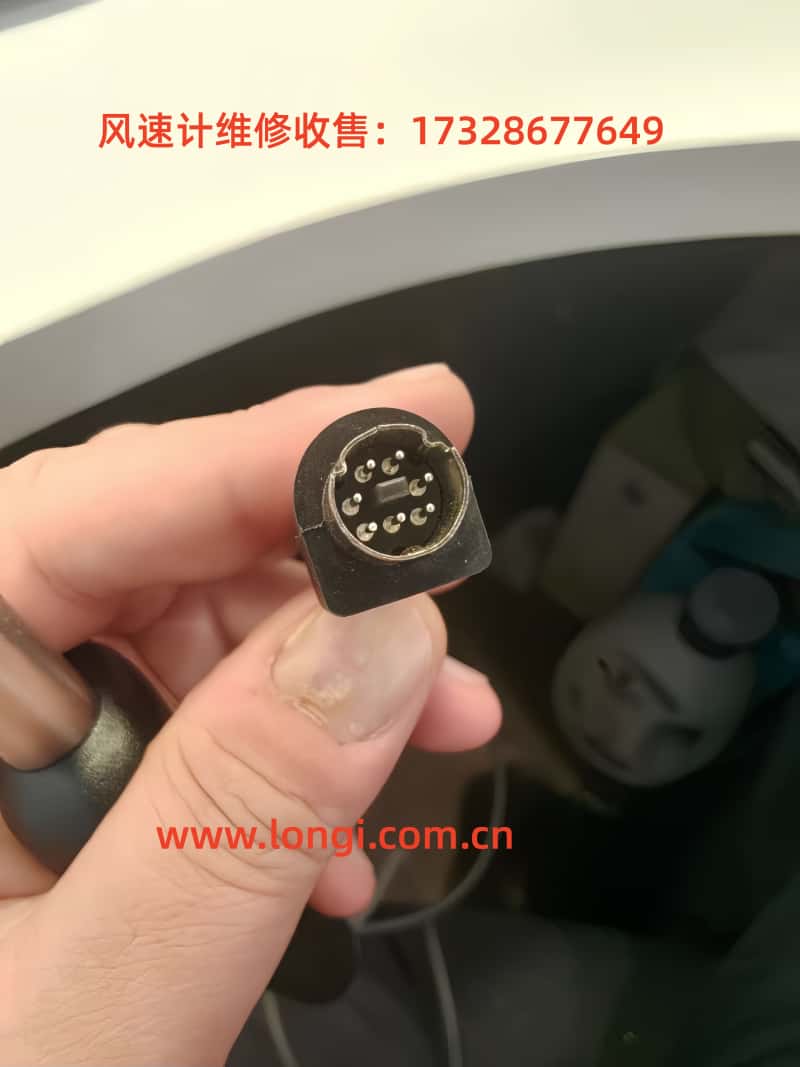

主機底部的7針Mini-DIN接口同時承擔以下功能：

• 電源供給（+5 VDC）；

• 模擬信號輸入（風速、溫度、濕度）；

• 數字通訊識別（探頭ID、校準係數）。

當探頭接入後，主機會自動識別型號與校準係數（Probe ID EPROM），並在屏幕上顯示對應參數選項。若識別失敗，則會出現“Probe Error”或風速為0的現象。

三、正常測量與操作要點

1. 上電與預熱

根據手冊第3章要求，儀器上電後應預熱約5分鍾，以使差壓與風速傳感器溫度穩定，然後再執行“Zero Pressure”操作。

2. 探頭安裝與方向

• 探頭上有一個方向定位點（orientation dimple），使用時應麵向來流方向；

• 至少3英寸探頭段應置於氣流中，以確保溫濕度傳感器完全暴露；

• 拉伸伸縮杆時應握住金屬管而非電纜，防止內部線纜斷裂。

3. 顯示與測量設置

用戶可在Display Setup菜單中選擇最多5個顯示參數（1個主顯示+4個副顯示）。
常見配置為：

• 主顯示：Flow（風量）或Velocity（風速）；

• 副顯示：Pressure、Temperature、Humidity、Baro Press等。

注意：Pitot Velocity與AF Probe Velocity不能同時開啟，否則係統隻取一個通道。

四、故障現象分析：風量為0的本質原因

在用戶反饋中，“風速、風量為0，差壓仍有讀數”是最典型的異常現象。
結合實測照片與官方手冊，可歸納為以下幾種可能性：

1. 探頭識別失敗（最常見）

當主機未能識別964探頭的EPROM數據時，顯示界麵僅保留主機內部測量項（如差壓、溫度、Baro Press），風速、風量均為0.00 m/s。
手冊中“Probe is plugged in, but instrument does not recognize it”條目給出的處理方法是：

Cause: Probe was plugged in when instrument was ON.
Action: Turn instrument OFF and then turn it back ON。

若重新插拔仍無效，說明：

• 插頭針腳氧化或接觸不良；

• 探頭識別電路（ID線或EEPROM）故障。

2. 探頭測量元件燒毀

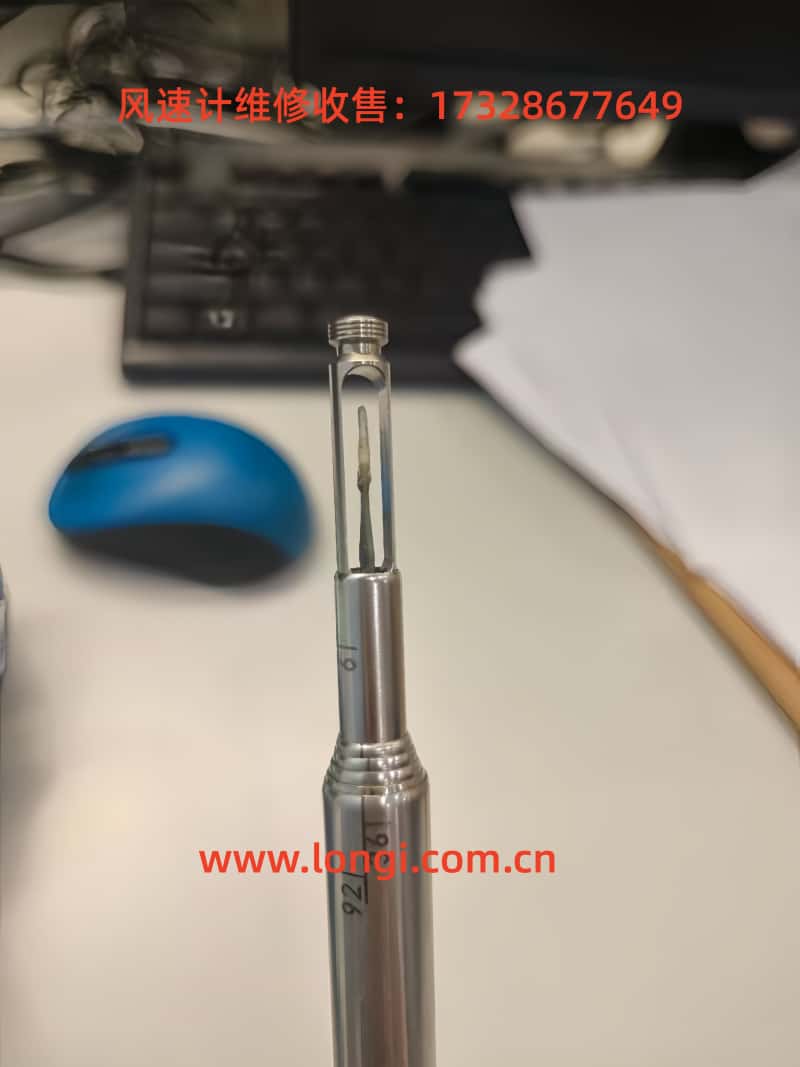

964探頭內部的熱膜傳感元件極細（直徑 < 100 µm），若在高溫、高濕或含塵環境使用，極易燒斷。
損壞後：

• 主機仍能識別型號；

• 但風速始終為0.00；

• 無“Probe Error”提示。

這是“表麵正常但數值為0”的典型特征。
建議使用萬用表檢測插頭各針腳間阻值（應有數百至數千歐），若完全開路則已損壞。

3. 測量模式設置錯誤

在Display Setup或Flow Setup中，若未啟用“Velocity”或“Flow”項，屏幕將不顯示風速數據。
此外，若Flow被設為Primary，而Velocity未設為Secondary，也會導致Flow不顯示。

4. 探頭線纜或接口接觸不良

頻繁插拔或彎折會導致內部線纜斷裂。
建議：

• 觀察插頭處是否鬆動；

• 插拔時有無鬆緊感；

• 可輕輕晃動線纜觀察讀數是否閃動。

5. 主機接口損壞

若換用正常探頭仍無識別，則主機底部7針接口焊點或采樣電路損壞，需要工廠級維修。
TSI手冊建議此類情況“Factory service required on instrument”。

五、係統化排查流程

六、維護與校準建議

1. 日常維護

• 避免在含油煙、粉塵或強風區域長時間使用；

• 每次使用後應用幹燥空氣輕吹探頭口，保持潔淨；

• 存放時應放入防潮盒，避免高溫暴曬；

• 長期不用時應取出主機電池以防腐蝕。

2. 校準周期

TSI官方建議每年送校一次以保持測量精度，並可通過CALIBRATION菜單執行現場微調。
但需注意：現場校準僅為微調，完整校準須返廠。

3. 校準點參考

七、深入理解：熱式風速探頭損壞的機理

熱膜式風速探頭是高靈敏但脆弱的器件。
其失效模式主要包括：

1. 電熱絲燒斷：電路短暫過流或接觸瞬斷造成瞬間高溫；

2. 汙染沉積：灰塵附著改變散熱特性，導致讀數偏低；

3. 濕氣冷凝：水汽附著形成絕緣層或擊穿；

4. 線纜斷裂：反複彎折導致內部導線疲勞斷線。

其中第1與第4類最為常見，也是導致“0 m/s”最直接的原因。
在維修時應重點檢查：

• 插頭到探頭頭部的連續性；

• 熱敏元件是否可見燒蝕痕跡；

• 若有條件，可用TSI原廠探頭互換法確認。

八、實際維修案例總結

案例背景

某實驗室使用TSI 9565-P-NB與964探頭測量通風櫃排風量。設備使用約三年，近期出現：

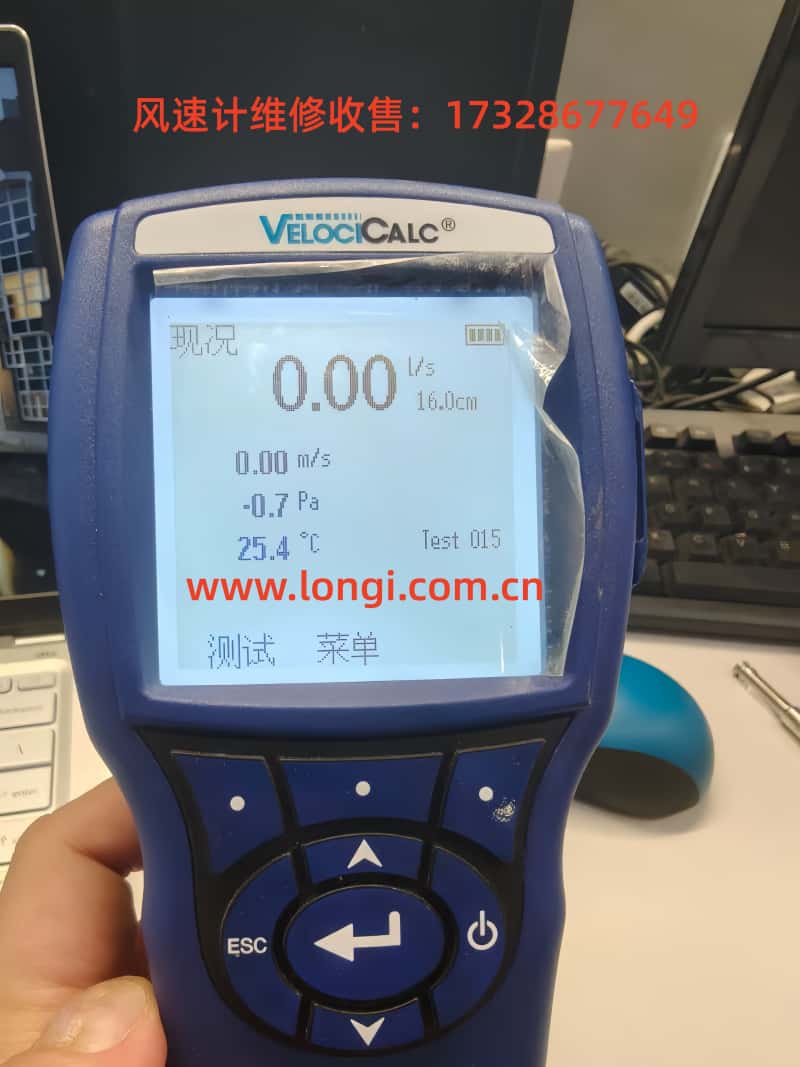

啟動後顯示正常、差壓值波動、但風速與風量始終為0.00 m/s、0.00 L/s。

檢查過程

1. 探頭信息中能識別型號與序列號 → 主機通訊正常；

2. 拔插探頭多次仍為0；

3. 打開探頭頭部，發現熱膜傳感元件發黑；

4. 萬用表測量探頭信號針腳阻值：開路；
   → 判斷熱膜元件燒毀。

維修處理

• 更換TSI原裝964 Probe；

• 主機重新檢測正常；

• 經比對風速校準結果偏差 < 1.8%。

**結論：**風速為0 的原因確認為探頭熱膜開路。

九、延伸討論：差壓功能的驗證

雖然風速通道失效，但9565-P-NB仍可通過Pitot管+差壓端口進行空氣流速計算。
連接方式：

• Pitot 正壓口接主機“+”；

• 靜壓口接主機“–”；

• 在Flow Setup → Pressure/K-factor中輸入管路尺寸。

當風速探頭失效時，可作為臨時替代方案繼續進行通風測試。

十、安全與使用注意事項

• 勿在高壓電環境使用：探頭金屬部分可能導致觸電風險；

• 勿試圖自行拆解主機：會使質保失效；

• 操作溫度限製：主機 5 – 45 °C，探頭 –10 – 60 °C；

• 最大過壓：7 psi（48 kPa），超過則可能損壞壓力傳感器。

十一、結語

TSI 9565-P-NB風速儀作為一款高精度多功能通風檢測設備，集成差壓、風速、溫濕度測量於一體，結構緊湊、界麵友好。
但在長期使用中，“風量為0”的現象往往不是主機故障，而是探頭識別異常或傳感元件損壞所致。

通過規範操作（斷電插拔、正確預熱、定期清潔與年檢校準），可有效延長探頭壽命並確保測量準確性。

對於維修工程師而言，熟悉其接口定義、信號路徑與故障表現，是快速定位問題、減少停機損失的關鍵。
而對技術管理人員，建立年度校準與設備檔案製度，則是保障HVAC係統檢測數據可靠性的基礎。
