Chmairss VGS30A 空氣壓縮機 VEMC 變頻器 Err14 故障原理與維修實錄

一、前言

在現代螺杆式空氣壓縮機中，變頻驅動係統（VFD）起著至關重要的作用，它影響著電機的啟動方式、能耗水平以及整個空壓機係統的穩定性與壽命。Chmairss VGS30A機型采用VEMC 22kW變頻器作為主驅動控製核心，通過調節電機頻率實現恒壓調速運行。然而，在長期運行中，VEMC變頻器出現Err14（模塊過熱）故障，是現場工程師常遇到的停機問題之一。本文將結合實際維修案例，對VEMC變頻器Err14故障進行係統剖析，提供完整的技術思路與參考。

二、故障現象與報警界麵

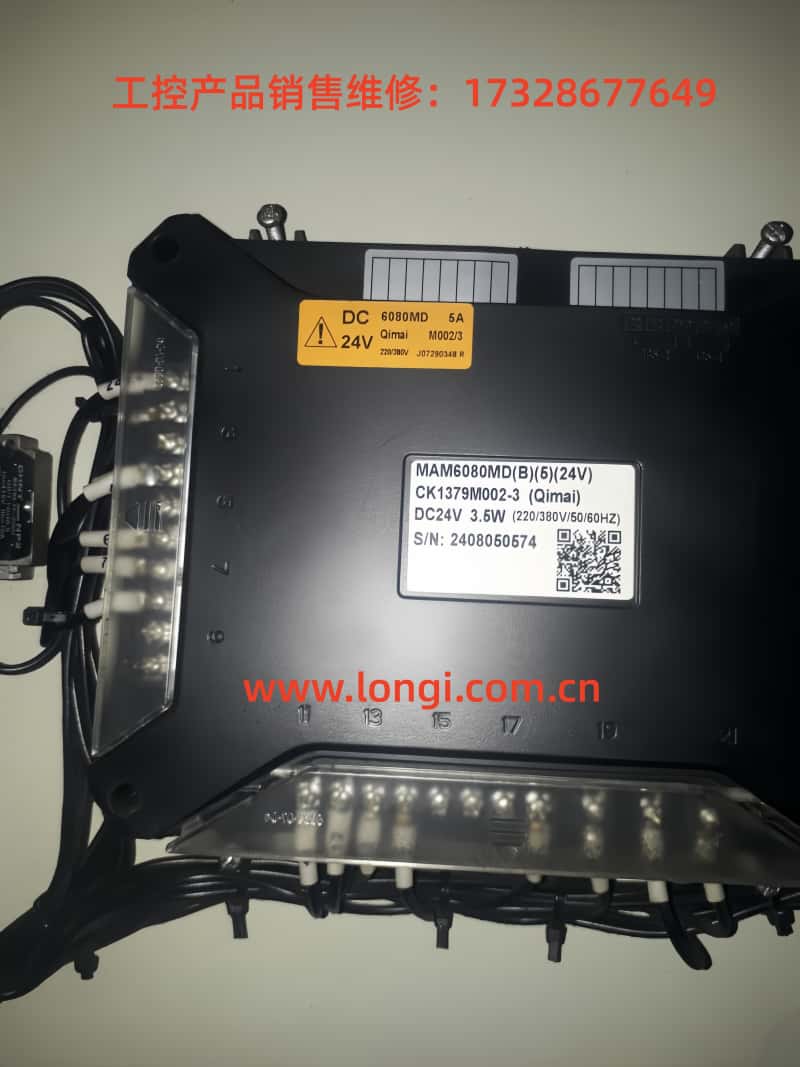

1. 控製屏顯示

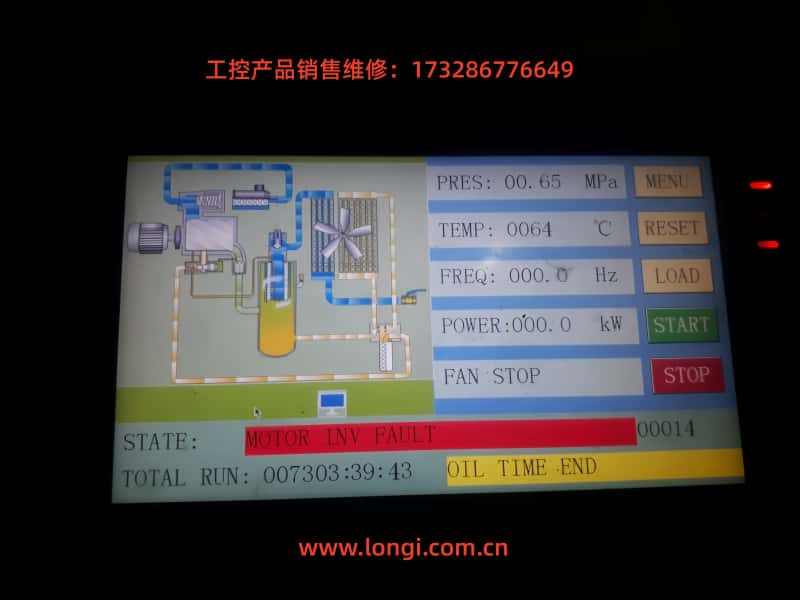

空氣壓縮機主控製屏上連續顯示：

STATE: MOTOR INV FAULTCODE: 00014

並記錄多條曆史報警信息（024–028號通道），全部為“MOTOR INV FAULT”。

2. 變頻器顯示

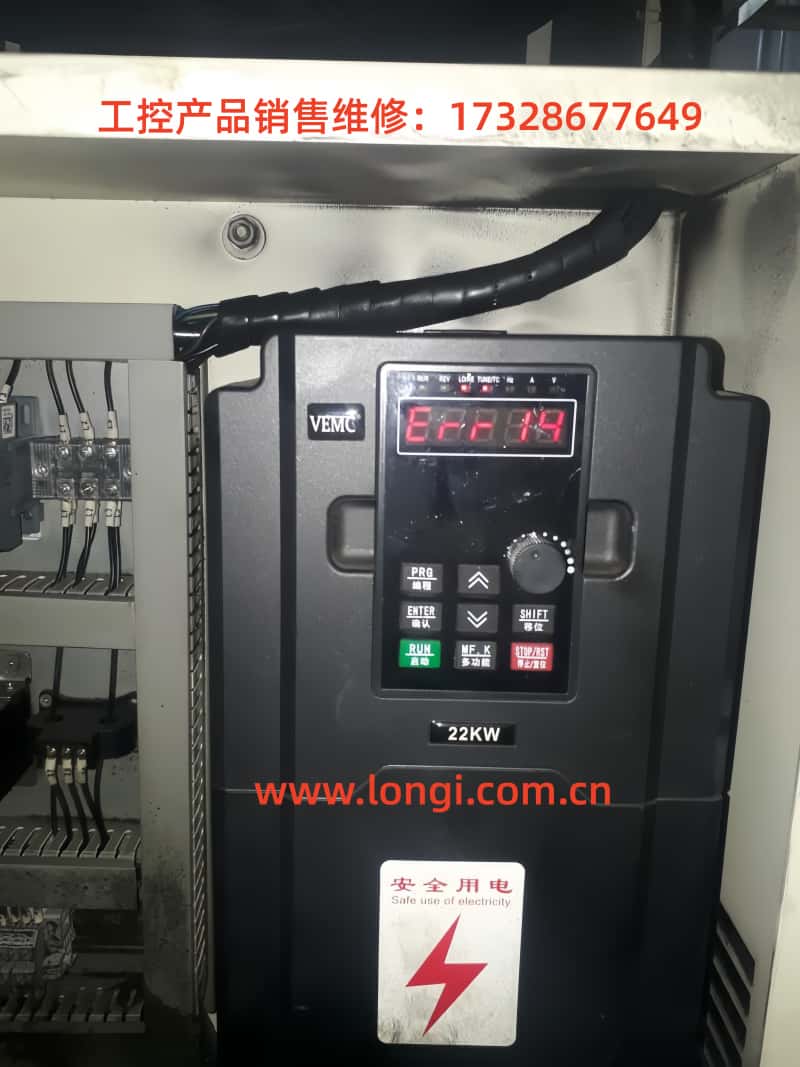

VEMC變頻器麵板顯示：

Err14

操作麵板紅燈亮，無法啟動，主接觸器吸合後立即斷開。

3. 控製邏輯反饋

壓縮機主控PLC接收到變頻器故障反饋信號，強製停止運行。係統進入保護狀態，電機頻率顯示0Hz，功率顯示0kW，運行時間凍結。

三、Err14故障定義與內部原理

根據VEMC官方資料，Err14表示“模塊過熱（Module Overheat Fault）”。其檢測原理是通過IGBT模塊上的熱敏電阻（NTC）實時檢測溫度，並由驅動板內置的A/D轉換電路將其電壓信號反饋給控製CPU。

• 正常溫度範圍：25°C ~ 75°C

• 報警溫度閾值：85°C

• 故障動作閾值：95°C（超過即觸發Err14）

若溫度信號開路、短路、異常突變或模塊實際溫度過高，均會引起Err14報警。控製係統為防止模塊熱擊穿，會立即關閉PWM輸出，使電機停機。

四、導致Err14的五大核心原因分析

1. 冷卻通道堵塞或風扇故障

變頻器長期運行在粉塵、油氣或高溫環境下，風道易積灰。風扇轉速下降或完全停止，散熱效率顯著降低，模塊溫度迅速上升。

現場特征：風扇不轉、噪音大或運行幾分鍾即報警。

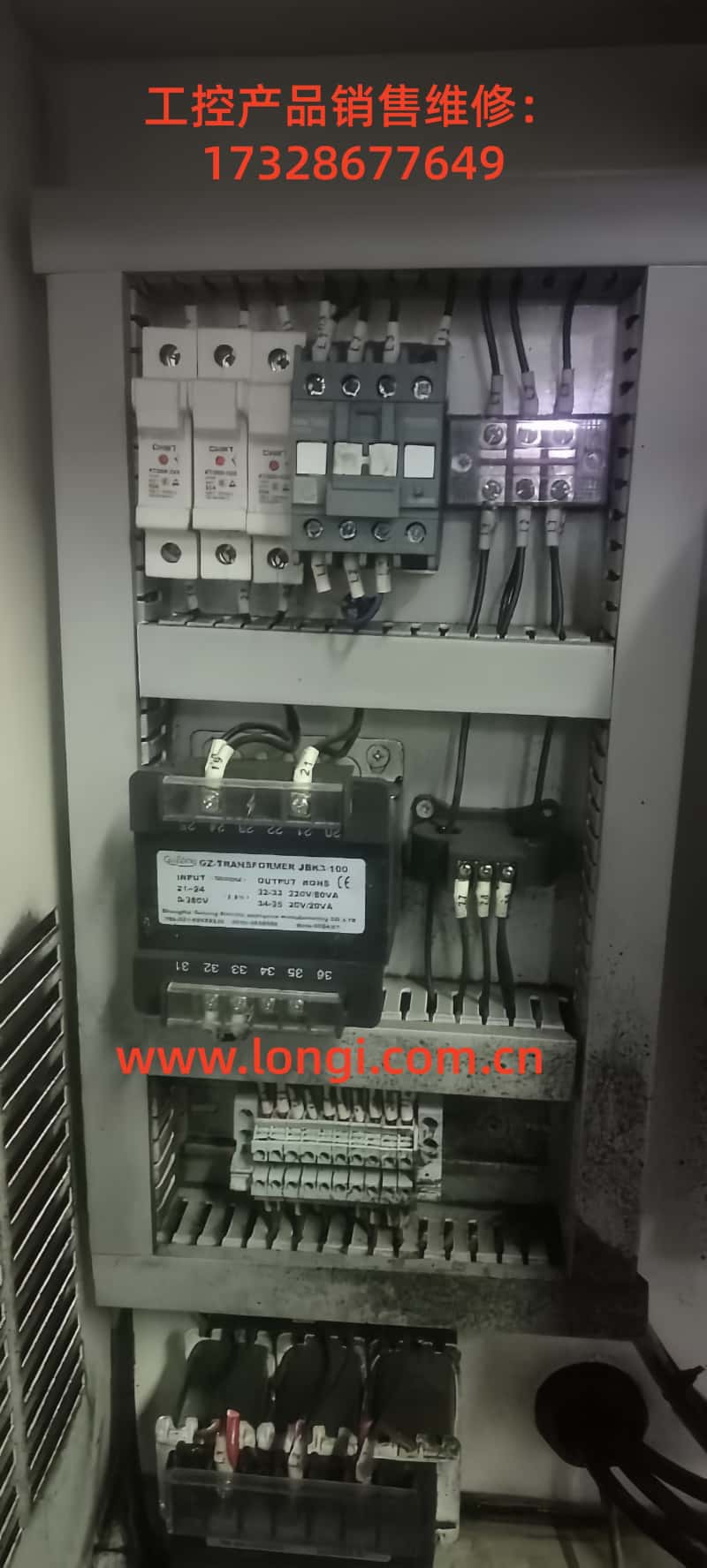

2. 機櫃環境溫度過高

壓縮機櫃多為密閉結構，若散熱風扇失效或靠近熱源，內部溫度輕易超過45℃。VEMC變頻器內部溫升疊加後，熱敏電阻檢測溫度可能瞬間超限。

現場特征：夏季高溫或通風不良環境下更易發生。

3. 熱敏電阻（NTC）損壞或接觸不良

NTC熱敏電阻焊接在功率模塊附近，用於測量溫度。長時間振動、焊點氧化或潮濕環境可能導致阻值異常，使控製電路誤判為過熱。

現場特征：開機即報警、模塊實際不熱。

4. IGBT功率模塊老化或損壞

模塊內部結溫長期高於設計值，會造成熱阻上升、結溫失控。某一相模塊內部短路時，局部發熱劇烈，也會觸發過溫報警。

現場特征：通電即報警或帶載時瞬間跳閘。

5. 控製板采樣電路異常

控製板上溫度采樣放大電路或A/D芯片老化，信號失真。即便實際溫度正常，CPU仍誤判為超溫。

現場特征：Err14常亮，冷機也無法複位。

五、現場診斷步驟（詳細流程）

步驟1：風扇與風道檢查

1. 通電後觀察風扇是否隨變頻器上電啟動。

2. 若不轉，測量風扇電源端子電壓（一般為DC12V或DC24V）。

3. 若電壓正常而風扇不轉，則風扇損壞；若無電壓，則主板輸出故障。

4. 清潔風道灰塵、濾棉及內部散熱片。

步驟2：環境溫度測量

• 用紅外測溫儀測機櫃內部溫度；超過45°C須改善通風；

• 建議加裝強製排風扇或獨立風管。

步驟3：檢查熱敏電阻NTC

1. 斷電10分鍾，拆下功率板；

2. 測量NTC兩端阻值（常溫下約10kΩ）；

3. 用熱風槍加熱，阻值應隨溫度下降；

4. 若阻值不變或無窮大，則NTC損壞；

5. 更換同型號NTC，注意極性焊接牢固。

步驟4：功率模塊檢測

1. 使用萬用表二極管檔測量U-V-W三相與正負母線間導通；

2. 任一相短路或阻值過低（< 0.3Ω）均表明IGBT模塊擊穿；

3. 檢查散熱片是否緊固、導熱矽脂是否幹涸；

4. 若導熱不良，應重新上矽脂並加固螺栓。

步驟5：控製板信號驗證

若更換風扇與NTC後仍報錯：

• 檢查溫度信號引腳（通常為CN6或CN8）是否虛焊；

• 使用示波器查看信號電壓變化（隨溫度升高應下降）；

• 無變化或固定電壓（如5V或0V），則驅動板采樣電路故障；

• 建議更換整塊驅動控製板。

六、維修過程實例記錄

本次維修的Chmairss VGS30A壓縮機現場情況如下：

• 環境溫度：約38°C

• 設備運行時間：7303小時

• 故障現象：啟動後幾秒Err14，風扇無運轉聲

檢查與維修記錄：

維修後重新上電測試，變頻器啟動正常，運行30分鍾後模塊溫度穩定在58°C，係統恢複正常。

七、原理延伸：模塊過熱的電氣機理

1. IGBT模塊功耗與結溫

IGBT模塊在導通與關斷過程中存在開關損耗，其功耗約為：
[
P_{loss} = P_{on} + P_{sw} = V_{CE} \cdot I_C + \frac{1}{2}V_{CE}I_Cf_{sw}t_{on/off}
]
當散熱不良時，熱量無法有效傳導，結溫上升導致電阻增大，形成正反饋熱失控。

2. 熱阻與導熱介質

導熱矽脂或絕緣片（如鋁氧化陶瓷）用於降低模塊與散熱片間的熱阻。一旦幹涸或老化，熱阻上升數倍，局部溫度飆升，觸發Err14。

3. 過溫保護的閾值邏輯

控製板CPU每隔數百毫秒采樣一次溫度電壓信號：

• 電壓低於0.45V（對應95°C）→立即關斷PWM；

• 電壓恢複高於0.55V（對應85°C）→允許複位；

• 若信號開路→Err14鎖定，必須人工複位。

八、預防與維護建議

通過周期性維護，可顯著延長VEMC變頻器與IGBT模塊壽命，避免因熱擊穿造成高額損失。

九、結語

本次Chmairss VGS30A空氣壓縮機VEMC變頻器Err14故障案例，充分說明了熱管理在變頻係統中的關鍵作用。從表麵上看，這隻是一個簡單的“模塊過熱”報警，但其背後往往隱藏著風道堵塞、導熱不良、溫度檢測異常等多層次問題。維修工程師若能從電氣原理、散熱結構、傳感檢測三方麵係統分析，就能迅速定位並排除故障。

經驗表明，超過70%的Err14故障可通過清理風道、檢查風扇和重新塗矽脂解決；而剩餘30%的故障，則涉及電路板檢測與模塊更換。掌握這些思路，不僅能節約維修時間，更能積累判斷經驗，為後續類似機型的維護提供可複製的方案。
