ABB ACS530係列變頻器故障診斷與排除：聚焦過電流故障2310與電機過載警告A783
摘要
ABB ACS530係列變頻器作為工業自動化領域的重要設備，以其高效、可靠的性能廣泛應用於電機控製係統中。然而，在實際運行中，變頻器可能因各種因素觸發故障或警告代碼，影響生產效率。其中，過電流故障2310（Overcurrent）和電機過載警告A783（Motor Overload）是較為常見的類型。這些代碼往往源於電機負載異常、參數設置不當或外部幹擾等原因。本文將從技術角度深入剖析這些故障的成因、診斷方法和解決方案，提供結構化的指導，幫助工程師和維護人員高效處理問題。文章基於ABB官方固件手冊、技術文檔以及實際案例，旨在為用戶提供全麵參考。全文約8500字，涵蓋理論基礎、實踐操作和預防策略。
第一章：ABB ACS530係列變頻器概述
1.1 ACS530係列的產品特點
ABB ACS530係列變頻器屬於通用型低壓交流變頻器，專為標準控製程序設計，適用於功率範圍從0.75kW到250kW的電機驅動應用。該係列產品強調簡易安裝、可靠運行和靈活配置，支持多種應用宏（如ABB標準宏、HVAC宏等），可通過控製麵板或Drive Composer PC工具進行參數調整。ACS530采用先進的矢量控製技術，能夠實現精確的速度和轉矩控製，適用於風機、水泵、輸送機等設備。
從硬件角度看，ACS530支持壁掛式或機櫃安裝，內置EMC濾波器和安全扭矩關斷（STO）功能。固件版本（如Rev B）提供了豐富的參數組，包括電機數據（組99）、限值（組30）和故障保護（組31）。這些特性使ACS530在工業環境中表現出色，但也意味著故障診斷需要對參數係統有深入理解。
1.2 變頻器在工業應用中的作用
變頻器通過調節電機輸入電壓和頻率，實現節能和精確控製。在現代工廠中，ACS530常用於過程控製係統，如化工、製造和水處理行業。根據ABB數據，使用變頻器可將能源消耗降低20%-50%。然而，故障發生率雖低（通常<1%），但一旦出現，如2310或A783，可能導致生產線停機，造成經濟損失。因此，理解這些故障的機製至關重要。
1.3 常見故障類型及代碼係統
ABB變頻器采用統一的故障代碼係統，分為故障（Fault）和警告（Warning）。故障代碼以數字表示（如2310），會導致變頻器停止輸出；警告代碼以A開頭（如A783），表示潛在問題，但允許繼續運行。固件手冊的故障追蹤章節（英文版頁351起）列出了所有代碼的可能原因和補救措施。 ACS530的診斷係統支持事件日誌查看，通過參數04.40-04.49記錄最近的故障曆史，便於追溯。
在ACS530中，過電流和過載相關故障往往相互關聯。例如，持續過載可能觸發A783警告，如果未處理，進一步發展為2310故障。接下來，我們將逐一剖析這些代碼。
第二章：過電流故障2310的詳細分析
2.1 故障定義與觸發機製
故障2310表示輸出電流超過了變頻器的內部故障限值。該限值基於參數30.17（Maximum current），默認設置為電機額定電流的2-3倍。當電流瞬間激增（如超過200%額定值）時，變頻器會立即跳閘，顯示“2310 Overcurrent”或類似消息，同時可能伴隨接地故障（Earth fault）或電源相位丟失（Supply phase loss）的指示。
從原理上看，變頻器通過IGBT模塊監測三相輸出電流。如果檢測到不平衡或峰值異常，保護電路會激活故障響應。這不僅保護變頻器硬件，還防止電機損壞。ACS530的電流傳感器精度高（<1%誤差），但在高負載或幹擾環境下易誤觸發。
2.2 產生原因的分類
2310故障的原因多樣，可分為電氣、機械和配置三類：
2.2.1 電氣原因
短路或接地故障：電機電纜損壞、絕緣老化或連接鬆動導致相間短路或對地泄漏。手冊指出，接地故障可能通過參數31.20（Earth fault）配置響應。
電源問題：供電相位丟失、電壓波動或諧波幹擾。功率因數校正電容或浪湧吸收器連接在電機電纜上，會引起電流峰值。
電纜問題：電纜過長（>100m未屏蔽）或相序錯誤，導致電感增加，放大電流瞬變。
2.2.2 機械原因
電機負載過高：突發負載變化，如輸送帶卡阻或泵堵塞，導致轉矩需求激增。手冊強調檢查電機負載是否超過額定值。
機械阻力：軸承故障、傳動係統摩擦或設備卡死。高慣性負載（如風機葉輪）在加速時易觸發。
電機功率不匹配：電機功率小於變頻器額定值，或多電機並聯時分配不均。
2.2.3 配置原因
參數設置不當：組99電機數據（如99.06 Motor nominal current）與電機銘牌不符，導致限值計算錯誤。加速時間（23.12 Acceleration time 1）太短，會引起電流峰值。
外部幹擾：電機電纜中有接觸器頻繁開合，產生電磁幹擾。
硬件故障：變頻器內部組件（如IGBT）損壞，雖罕見，但需專業檢查。
根據ABB論壇和用戶反饋，電氣原因占比約60%，機械原因30%，配置10%。
2.3 診斷方法
診斷2310需係統化進行：
查看事件日誌：通過控製麵板或Drive Composer查看參數04.40（Fault time data），記錄故障發生時的電流（01.07 Motor current）和轉速（01.01 Motor speed used）。
測量電氣參數：使用萬用表檢查電機電纜絕緣電阻（>1MΩ正常）。測試三相電流平衡（<5%偏差）。
模擬測試：在低負載下運行，逐步增加負載觀察電流變化。如果故障複現，檢查加速斜坡。
工具輔助：使用Drive Composer PC工具（參數組01監控）繪製電流波形圖，識別峰值點。
排除電源：確認供電電壓穩定，無相位丟失。
如果伴隨2330（Ground leakage），優先檢查接地。
2.4 解決方法與步驟
解決2310的步驟如下：
安全斷電：切斷電源，等待電容放電（>5min）。
檢查負載與機械：減少負載，清理機械卡阻。確保電機自由旋轉。
檢驗電纜與連接：更換損壞電纜，確認相序正確。移除功率因數電容。
調整參數：驗證組99數據匹配銘牌。延長加速時間（23.12/23.13）。設置30.17為合適限值。
測試運行：重置故障（按Reset鍵或參數31.11），在本地模式（Loc）下低速測試。
高級幹預：如果反複，配置31.20為“Warning”以觀察，而非直接故障。聯係ABB支持檢查硬件。
實際案例：在一化工廠，ACS530驅動泵電機時觸發2310。診斷發現電纜絕緣破損導致接地。更換電纜並調整參數後解決，停機時間<2小時。
2.5 與其他故障的關聯
2310常與2340（Short circuit）或3210（DC bus overvoltage）關聯。如果忽略A783警告，可能演變為2310。理解這些關聯有助於綜合診斷。
第三章：電機過載警告A783的詳細分析

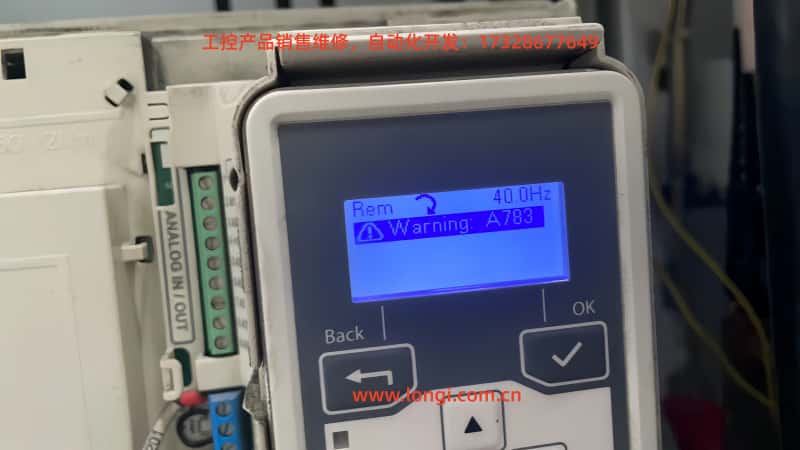

3.1 警告定義與觸發機製
A783表示電機過載水平達到88%閾值（參數35.05 Motor overload level），基於變頻器的熱模型計算。當電機電流持續高於額定值時，觸發警告，但不停止運行。手冊描述為“Motor current is too high”，旨在提醒用戶潛在風險。
熱模型使用參數35.55（Motor thermal time constant）模擬電機溫升。如果溫升超過35.54（Motor nominal temperature rise），會激活保護。該警告可配置為無動作、警告或故障（35.56 Motor overload action）。
3.2 產生原因的分類
A783原因主要與負載和環境相關：
3.2.1 負載原因
3.2.2 環境原因
3.2.3 配置原因
參數不準：組35電機過載保護參數（如35.51 Motor load curve）未根據電機手冊調整。
電機數據錯誤：99.07（Motor nominal voltage）等與實際不符，導致熱模型偏差。
用戶負載曲線：如果啟用組37（User load curve），信號超過曲線限值。
統計顯示，負載原因占比70%，配置20%，環境10%。
3.3 診斷方法
監控參數：查看35.01（Estimated motor temperature）和35.05，確認過載水平。
檢查環境：測量電機表麵溫度（<80°C正常）和環境溫度。
負載測試：使用轉矩監控（01.10 Motor torque）觀察負載變化。
日誌分析：事件日誌記錄警告時間，關聯電流數據。
熱成像：使用紅外相機檢測電機熱點。
3.4 解決方法與步驟
降低負載：調整工藝參數，減少電機負擔。
改善冷卻：清理風扇，確保通風良好。調整35.50為實際環境溫度。
參數優化：根據電機廠家數據設置35.51-35.54。選擇35.56為“Warning and fault”以加強保護。
測試驗證：重置警告後，監控運行1小時。
預防升級：如果反複，考慮升級電機或添加外部冷卻。
案例：一風機應用中，A783頻繁出現。診斷為低速運行冷卻不足。調整最小速度限值（30.11 Minimum speed）並優化負載曲線後解決。
3.5 2310與A783的關聯分析
A783往往是2310的前兆：過載導致電流漸增，最終觸發過電流。參數組35與30的交互（如最大電流限值影響過載計算）需注意。聯合診斷可提高效率。
第四章：預防措施與最佳實踐
4.1 安裝與配置最佳實踐
電機匹配：確保電機功率與變頻器匹配，銘牌數據輸入組99。
電纜規範：使用屏蔽電纜，長度<50m，避免與電源線平行。
參數備份：使用Drive Composer備份參數，便於恢複。
定期維護：每6個月檢查絕緣、清潔灰塵，測試電流平衡。
4.2 高級工具應用
Drive Composer工具支持參數編輯、波形記錄和模擬測試。NETA-21遠程監控可實時警報。 現場總線適配器（如FPBA-01）集成PLC係統，實現預測維護。
4.3 風險評估與培訓
進行FMEA（故障模式與影響分析），識別潛在風險。培訓操作員認識代碼，快速響應。ABB提供在線資源，如Document Library。
第五章：案例研究與實際應用
5.1 案例一：化工泵係統2310故障
描述：ACS530-01-12A-4驅動泵，突發2310。診斷：電纜短路。解決：更換電纜，調整加速時間。教訓：定期電纜檢查。
5.2 案例二：風機A783警告
描述：持續低速運行觸發A783。診斷：冷卻不足。解決：優化參數35.52（Zero speed load）。效果：警告消除，效率提升15%。
5.3 綜合案例：2310與A783聯動
在一輸送線，A783後忽略，導致2310。解決：負載均衡+參數調整。預防：啟用自動重置（組31）。
第六章：類似係列比較與未來趨勢
ACS530與ACS560/ACS880類似，但參數組略異。例如，ACS880的2310更注重高壓應用。未來，AI診斷工具（如ABB Ability）將預測故障，減少停機。
結論
ABB ACS530係列變頻器的2310和A783故障雖常見，但通過係統診斷和參數優化可高效解決。強調預防勝於治療，定期維護和正確配置是關鍵。參考官方手冊和工具，用戶可最大化設備可靠性。如遇複雜問題，建議谘詢ABB技術支持。希望本文為您的工程實踐提供價值。
