引言

在現代工業傳動係統中，變頻器（VFD, Variable Frequency Drive）不僅僅是電機調速的核心設備，同時也是自動化係統中信號交互、狀態監控與保護的重要節點。以丹佛斯（原 Vacon）NXP 係列為代表的高性能驅動器，廣泛應用於泵、風機、壓縮機及各類重載傳動場合。
然而，在實際運行和維護中，用戶經常會遇到 F38（Device Added）、F40（Device Unknown） 等與“設備識別”相關的故障。這類故障往往與擴展板（option board）相關，尤其是 輸入輸出擴展板（如 OPT-A1、OPT-A2） 的接入與損壞密切相關。

本文將結合實際案例，深入分析 Vacon NXP 驅動器在出現 F38/F40 故障時的機理、可能原因及處理方法，並重點探討輸入板卡在係統中的作用、常見故障、檢修與替換注意事項。

一、Vacon NXP 驅動器的模塊化結構

1.1 控製單元與功率單元

Vacon NXP 驅動器采用典型的模塊化設計：

• 功率單元（Power Unit）：完成 AC/DC/AC 轉換，包含整流橋、直流母線、IGBT 模塊等。

• 控製單元（Control Board）：負責 PWM 控製、保護邏輯、信號處理，與功率單元進行高速通信。

兩者之間通過排針/背板接口通訊。如果功率單元型號與控製單元不匹配，就會引發 F40（Device Unknown）子碼 S4：控製板無法識別功率單元。

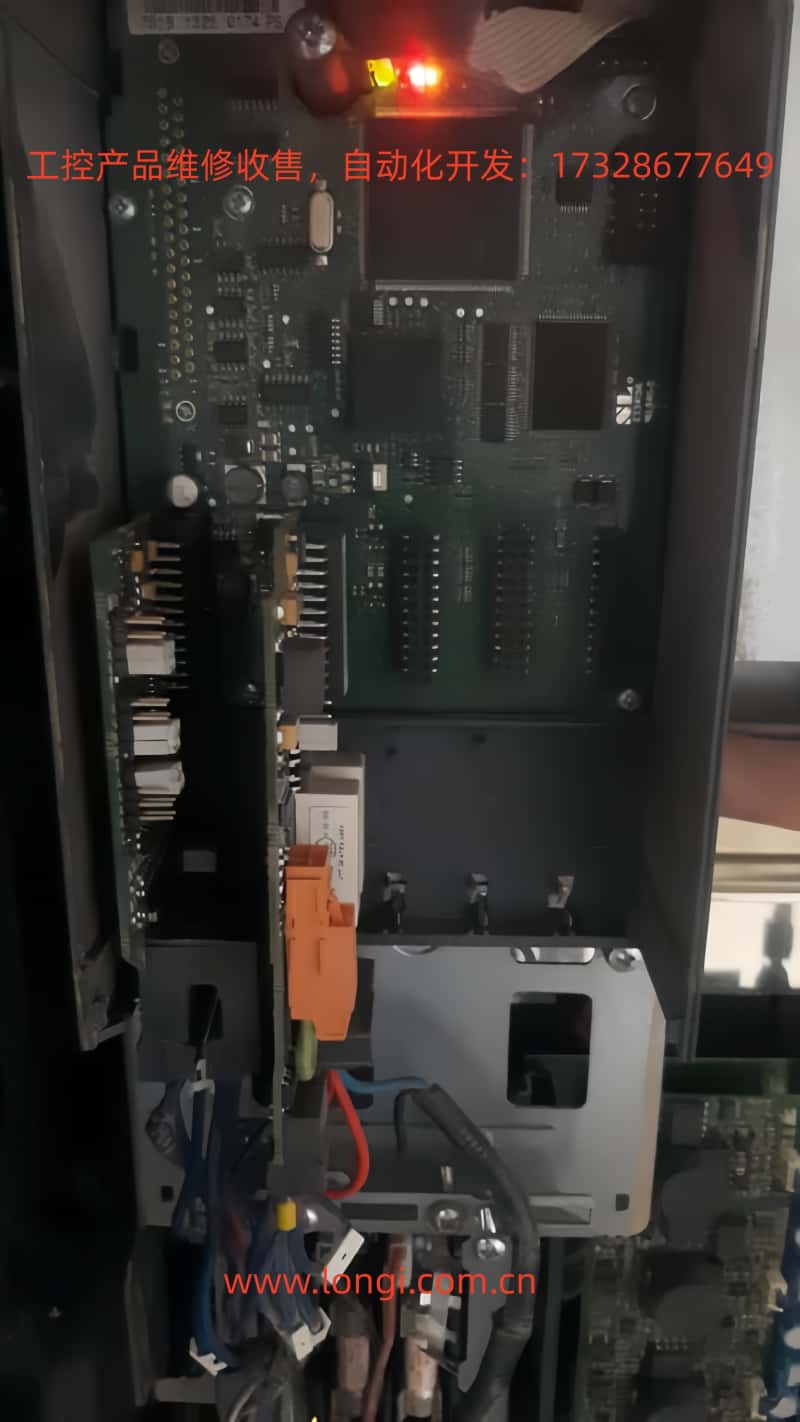

1.2 擴展板（Option Boards）

為了滿足不同應用，NXP 係列設計了豐富的擴展卡：

• OPTA 係列：基本輸入輸出（I/O 擴展），如 OPT-A1、OPT-A2。

• OPTB 係列：模擬量、溫度輸入類擴展。

• OPTC / OPTD 係列：通訊擴展，如 Profibus、CANopen、Modbus、EtherCAT。

驅動器在啟動時會掃描已插入的擴展卡，並對其進行識別。若檢測到新設備，會報 F38 Device Added；若識別失敗，則報 F40 Device Unknown。

二、F38 / F40 故障的含義

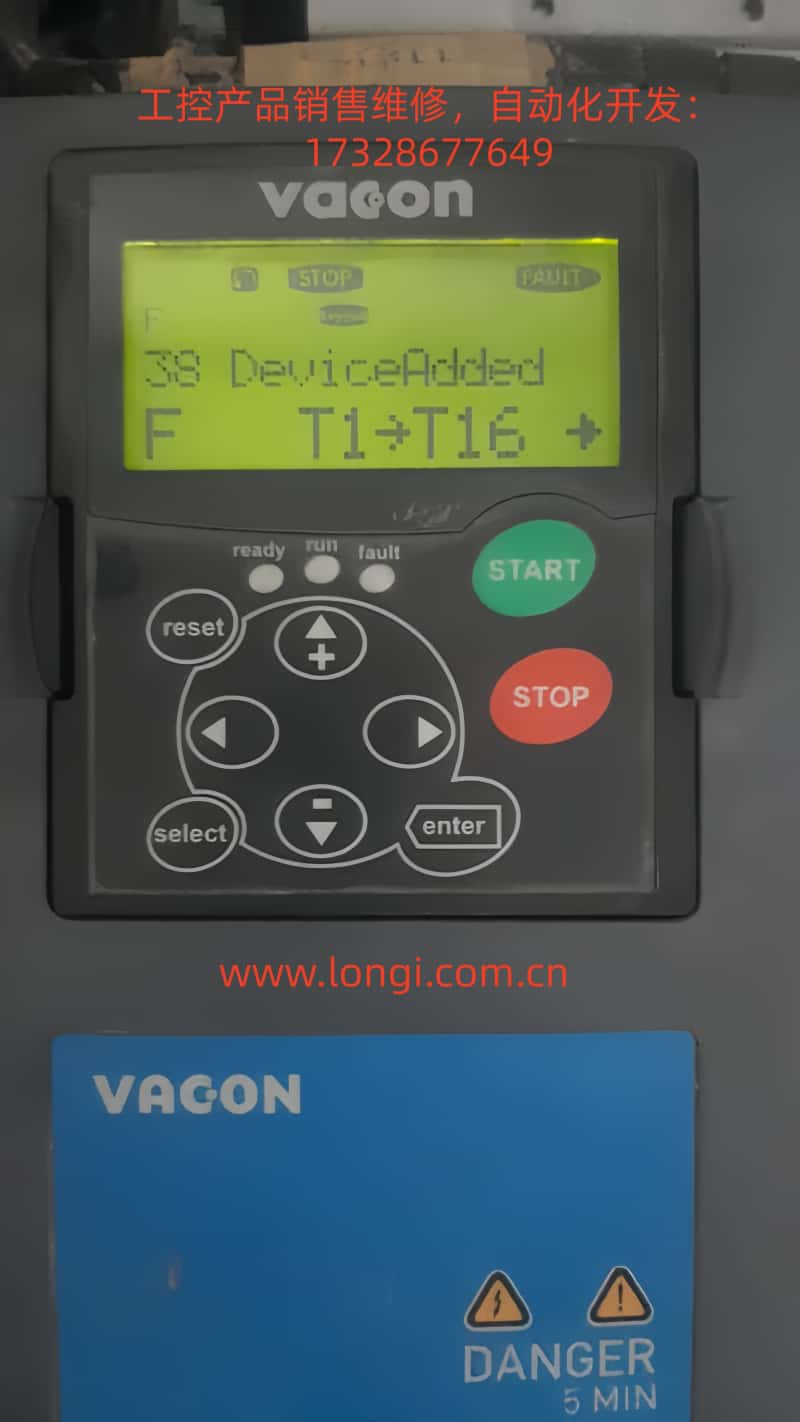

2.1 F38 Device Added

該報警表示驅動器檢測到新的擴展設備被插入。
觸發場景：

• 用戶在斷電後安裝了新的選件板。

• 原有板卡拔插後重新識別。

• 板卡硬件異常，導致驅動器誤判為“新設備”。

2.2 F40 Device Unknown

該報警則說明驅動器檢測到設備，但無法識別其類型。
常見子碼：

• S1：未知設備

• S2：功率單元類型不一致

• S4：控製板無法識別功率單元

在本文案例中，用戶遇到的就是 F40 + S4，結合現場檢查，確認與輸入板卡短路有關。

三、案例背景與問題發現

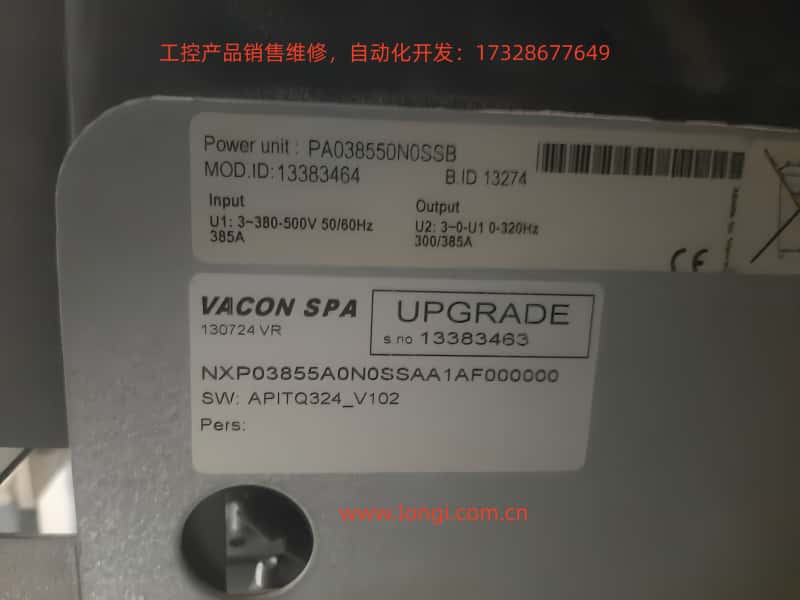

一台型號為 NXPO3855A0N0SSAA1AF000000 的 Vacon NXP 驅動器，在運行中接連報出：

• F40 Device Unknown

• 隨後又出現 F38 Device Added

進一步排查發現：

• 當移除某一塊 輸入 I/O 擴展卡 時，故障消失，驅動器恢複正常。

• 當插入該損壞卡或替換為不匹配的新卡時，立即出現 F38/F40 報警。

• 該卡曾發生過 短路，導致控製板掉電。

由此基本可以確認：問題根源在於 I/O 擴展卡損壞或更換不當。

四、I/O 擴展板的功能與類型

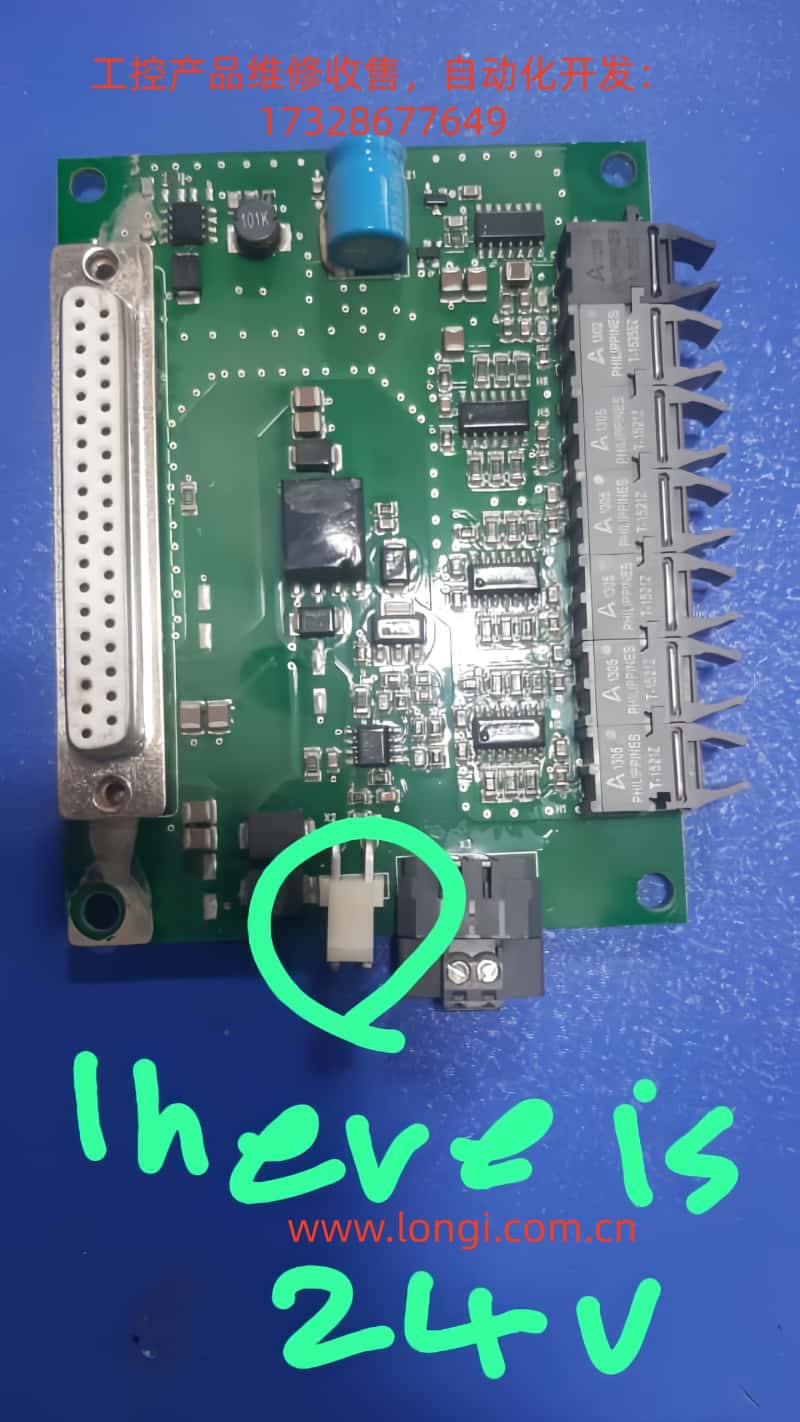

4.1 OPT-A1：標準 I/O 擴展板

• 提供多路 數字輸入、數字輸出、模擬輸入、模擬輸出。

• 帶有 DB-37 接口，可連接更多現場信號。

• 支持跳線（X1, X2, X3, X6）配置，用於切換電壓/電流輸入模式。

• 常用於需要擴展測量、外部控製信號的場景。

4.2 OPT-A2：繼電器輸出擴展板

• 提供 兩路繼電器輸出。

• 輸出能力：8A@250VAC 或 8A@24VDC。

• 功能相對簡單，主要用於報警輸出、狀態指示或驅動外部接觸器。

4.3 板卡識別方式

用戶可通過以下方法確認板卡型號：

• 觀察 PCB 絲印或標簽（如 “OPT-A1”）。

• 查閱驅動器訂貨代碼，確認出廠配置的擴展卡。

• 對比手冊中板卡接口定義，確認功能對應。

五、擴展卡常見故障機理

5.1 短路故障

由於接線錯誤、外部設備擊穿或環境潮濕，擴展板的輸入端可能短路，導致：

• 驅動器 24V 輔助電源掉電。

• 控製板通信口被拉低，識別失敗。

5.2 元件損壞

短路常伴隨以下器件損壞：

• 輸入保護電阻/電容燒毀。

• 光耦隔離器件擊穿。

• 驅動/繼電器線圈燒毀。

5.3 控製板接口損傷

如果擴展卡內部短路電流過大，可能順著插槽傳導至主控板，造成接口芯片損壞。此時即便更換新卡，仍然無法識別。

六、現場排查與維修步驟

6.1 初步確認

• 記錄所有故障代碼、子碼（如 S4）、T 參數（T1~T16）。

• 拔掉擴展卡 → 故障是否消失？

• 插入其他卡 → 是否重複出現 F38/F40？

6.2 硬件檢查

• 檢查擴展卡有無燒毀痕跡、發黑元件。

• 測量 24V 輔助電源是否穩定。

• 用放大鏡觀察插槽針腳有無氧化或熔損。

6.3 替換測試

• 若確定是 OPT-A1 卡損壞，應更換 相同型號的新卡。

• 切勿隨意用 OPT-A2 或其他型號替換，否則會再次報 F38（新增設備但不匹配）。

• 如果更換後仍然報 F40，需懷疑控製板接口損壞。

6.4 控製板檢查

• 測量控製板插槽的通信電路（SPI/RS-485/並行總線）。

• 檢查與功率單元的通信是否正常。

• 若確認接口損壞，可通過更換主控板來解決。

七、固件與參數匹配的重要性

在 Vacon 驅動器中，擴展板識別依賴 固件支持。

• 控製板固件過舊，可能無法識別新版擴展板。

• 更換控製單元或功率單元時，應確認固件版本兼容。

• 參數中有部分選項需啟用擴展板對應的功能通道，否則即便識別成功，也無法正常使用。

因此，在維修過程中，除了硬件替換，還應考慮 固件升級 與 參數初始化。

八、預防措施與維護建議

1. 正確選型與備件管理

• 維修時必須使用與原型號完全一致的擴展卡。

• 企業應建立備件庫，明確每台驅動器的擴展板配置。

2. 避免帶電插拔

• 在插拔擴展板時必須切斷電源，避免帶電操作引起短路。

3. 接線規範

• 輸入信號必須遵循手冊規定的電壓/電流範圍。

• 對外部信號加裝隔離器或保護電路，減少故障風險。

4. 環境防護

• 保持櫃內幹燥、清潔，防止粉塵和潮氣造成板卡短路。

• 定期檢查端子壓接是否牢固。

5. 故障記錄與診斷

• 發生 F38/F40 時，應保存故障日誌（T 參數、子碼）。

• 便於後續追溯與經驗積累。

九、結論

通過本文案例可以看到：

• F38 Device Added 與 F40 Device Unknown 本質上是擴展設備識別問題。

• 在 Vacon NXP 驅動器中，這類故障多與 I/O 擴展卡（OPT-A1、OPT-A2） 有關。

• 如果擴展卡短路或型號不匹配，驅動器即會報警；拔掉卡故障消失，則進一步驗證了這一點。

• 正確的維修方法是：更換相同型號的新卡，並檢查控製板接口是否損壞。

• 在實際維護中，必須重視 硬件兼容性、固件匹配和環境防護，才能保證驅動器長期穩定運行。
