引言

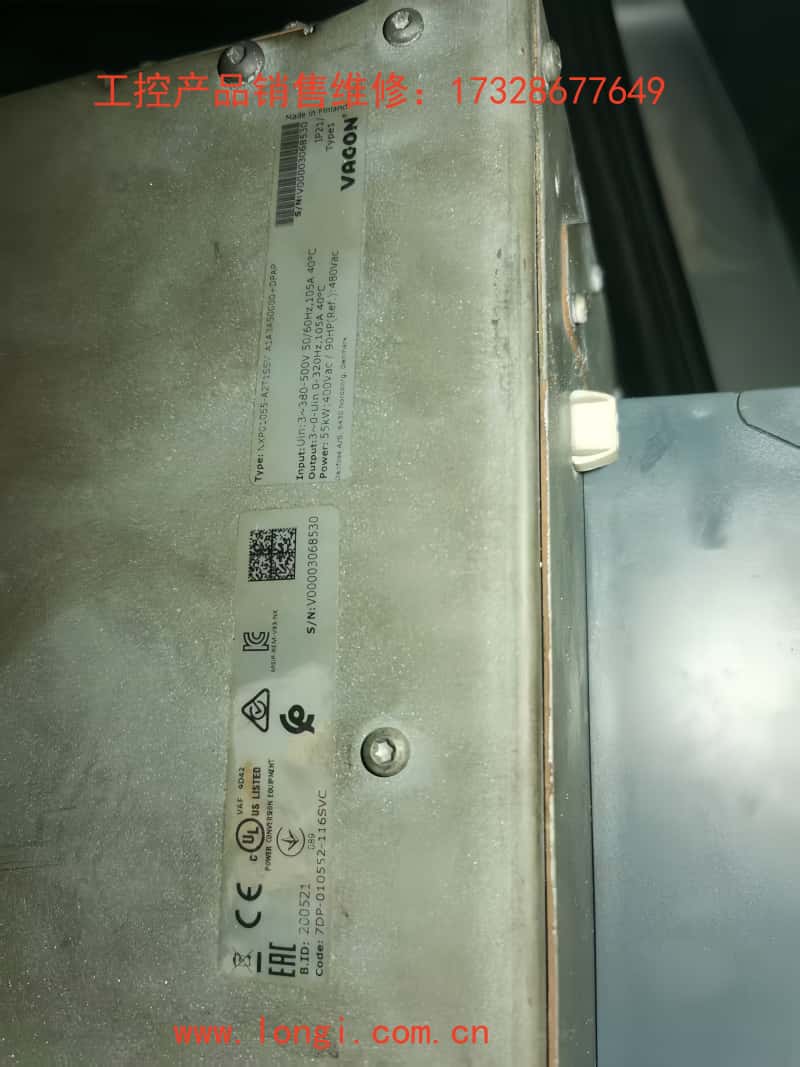

在現代工業自動化領域，變頻器（Variable Frequency Drive，簡稱VFD）作為電機控製的核心設備，廣泛應用於風機、水泵、電梯、起重機等係統中。它通過調節輸出頻率和電壓，實現電機的精確調速、節能降耗和軟啟動功能。偉肯（Vacon）NXP係列變頻器，以其高性能、模塊化設計和可靠的控製算法而聞名，尤其適合高功率和高動態響應應用。然而，在實際運行中，變頻器故障不可避免，其中F2過電壓故障（Overvoltage Fault）是常見問題之一。該故障通常源於係統能量反饋或供電波動，導致直流母線（DC-link）電壓超出安全閾值，引發設備保護性跳閘。如果不及時處理，不僅會中斷生產，還可能損壞硬件組件。

本文基於偉肯NXP係列變頻器的官方手冊和技術文檔，結合實際工程經驗，深入剖析F2過電壓故障的含義、成因、診斷方法和解決方案。旨在為工程師和技術人員提供實用指導，幫助優化係統配置，減少故障發生率。討論將從基礎原理入手，逐步展開，確保邏輯嚴謹、結構清晰。需要注意的是，偉肯品牌現已並入丹佛斯（Danfoss）集團，因此相關支持資源可參考丹佛斯官網。

變頻器基礎知識與過電壓原理

要理解F2故障，首先需回顧變頻器的基本工作原理。偉肯NXP係列變頻器采用電壓源型拓撲結構，包括整流橋、直流母線電容、逆變橋和控製單元。輸入交流電經整流橋轉換為直流電，存儲在DC-link電容中，然後通過逆變橋輸出可調頻率的交流電驅動電機。

過電壓故障的核心在於DC-link電壓的異常升高。在電機運行過程中，尤其是減速或製動階段，電機可能轉為發電機狀態，將動能轉化為電能反饋回變頻器。這種再生能量若無法及時消散（如通過製動電阻），就會導致DC-link電壓急劇上升，超過保護閾值。根據NXP係列規格，對於500Vac輸入單位，硬件跳閘閾值為911Vdc；對於690Vac單位，則為1200Vdc。如果電壓長時間超過1100Vdc（僅限690Vac單位），還會觸發監督子代碼。

此外，供電網絡的波動，如瞬時電壓尖峰或電網不穩定，也會注入額外能量。NXP係列內置過電壓控製器（Overvoltage Controller），通過PI調節算法動態調整輸出頻率，消耗多餘能量。但若控製器未激活或參數不當，故障風險將增加。理解這些原理有助於從源頭防範問題，確保係統穩定運行。

F2過電壓故障的含義與子代碼解讀

F2故障在NXP變頻器的顯示屏上以“F2 Overvoltage”形式出現，常伴隨子代碼如S1（硬件跳閘）、S2（無功率單元數據）或S3（過電壓監督，僅690Vac單位）。這些子代碼提供故障細化診斷：

• S1：硬件跳閘。這是最常見子代碼，表示DC-link電壓瞬間超過極限（如500Vac單位的911Vdc）。它由硬件電路直接觸發，優先級最高，以保護IGBT模塊免受擊穿。

• S2：無功率單元數據。表明變頻器內部通信故障，導致無法監測電壓，可能與控製板或功率模塊相關。

• S3：過電壓監督。專為690Vac單位設計，當電壓持續高於1100Vdc時觸發，防止長期高電壓損壞電容。

故障發生時，變頻器會記錄在故障曆史中（ID37），並通過故障字1（Fault Word 1，ID1172）的位b1置1來標識。同時，設備可能伴隨紅燈閃爍或“T1+T16+”等輔助信息，提示特定跳閘點。 這些含義源於NXP高級應用手冊（APFIFF08），強調故障不僅是電壓問題，還涉及係統能量平衡。

在實際場景中，F2故障會中斷電機運行，導致生產停頓。如果未設置自動重試（Auto Reset），需手動複位。理解子代碼有助於快速定位根源，避免盲目排查。

可能原因分析

F2過電壓故障的成因多樣，可分為內部和外部因素。基於手冊和工程實踐，主要原因如下：

1. 減速時間過短。高慣性負載（如風機或電梯）在快速減速時，產生大量再生能量，無法通過DC-link電容吸收，導致電壓飆升。這是工業應用中最常見原因，占故障比例的40%以上。

2. 供電網絡問題。輸入電壓波動、諧波幹擾或電網尖峰會直接抬高DC-link電壓。例如，供電電壓超過額定值10%時，風險顯著增加。論壇討論中，多位工程師報告電網不穩導致的類似故障。

3. 製動係統失效。製動斬波器（Brake Chopper）或外部製動電阻未啟用、損壞或容量不足，無法消散能量。NXP係列支持內置或外部斬波器，若參數P2.6.5.3設置為0（禁用），故障易發。

4. 負載特性異常。電機接地故障、電纜過長引起的寄生電容，或高海拔環境下的絕緣問題，也可能誘發電壓尖峰。

5. 參數設置不當。過電壓控製器（P2.6.5.1）未激活，或參考電壓選擇（P2.6.5.2）不匹配係統（如無斬波器時選錯高電壓模式）。

6. 硬件老化。長期運行後，DC-link電容容量衰減，無法緩衝電壓波動。丹佛斯手冊警告，690Vac單位若長時間運行在1100Vdc以上，會加速組件老化。

這些原因往往交互作用，例如減速過快加供電尖峰，會放大風險。分析時需結合現場數據，如使用NCDrive軟件監測未濾波DC電壓（ID44）。

診斷方法

診斷F2故障需係統化步驟，確保安全操作（斷電後檢查）。以下是推薦流程：

1. 初步檢查。查看顯示屏故障代碼和子代碼，記錄曆史日誌（V1.24.13）。使用多用表測量輸入電壓，確保在380-500Vac（或525-690Vac）範圍內。

2. 電壓監測。連接示波器或NCDrive，觀察DC-link電壓曲線（V1.23.3）。若在減速階段出現尖峰，確認再生能量問題。

3. 參數驗證。進入參數菜單，檢查P2.6.5.1（過電壓控製器，默認為1）、P2.6.5.3（斬波器模式）和減速時間（P2.1.4）。若自動重試（P2.16.5）設為0，考慮啟用以測試短暫故障。

4. 硬件檢驗。斷開電源，檢查製動電阻連接、電阻值（應匹配手冊規格）和斬波器狀態。測試模式下（P2.6.5.3=1），觀察是否觸發F12（斬波器故障）。

5. 負載測試。空載運行變頻器，若無故障，則負載側問題；反之，檢查供電或內部板卡。

6. 高級工具。使用丹佛斯提供的故障模擬參數（P2.7.5，B01=+2模擬F2），複現問題。導出.trn和.par文件，發送支持團隊分析。

診斷過程強調數據驅動，避免盲目調整。視頻教程顯示，多數故障可在30分鍾內定位。

解決方案與參數設置指南

針對F2故障，手冊提供多層次解決方案，從簡單調整到硬件升級。

1. 調整減速時間。將P2.1.4（Decel Time）從默認值增加20-50%，逐步測試。結合P2.16.3（Start Function=2，根據停止函數）優化啟動/停止邏輯。

2. 啟用過電壓控製器。設置P2.6.5.1為1（無斜坡，P型控製）或2（有斜坡，PI型）。參考電壓選擇（P2.6.5.2）根據斬波器狀態：0=高電壓（無斬波器）、1=正常電壓、2=斬波器水平（例如500Vac單位的844Vdc）。

3. 配置製動係統。激活P2.6.5.3為1（運行時使用）或3（停止/運行時）。安裝外部製動電阻，確保容量匹配負載慣量。測試時設為4（無測試運行）。

4. 供電優化。添加輸入濾波器或穩壓器，抑製尖峰。若為再生應用，考慮主動前端單元（AFE ARFIFF02），將能量反饋電網。

5. 自動重試機製。設置P2.16.5（過電壓後重試次數）為1-10，結合P2.16.1（等待時間=0.5s）和P2.16.2（試驗時間=0.1s），處理短暫故障。

6. 閉環設置。在閉環控製模式下，調整P2.6.5.9.1（過電壓參考=118%，如690Vac的1099Vdc）和PI增益（Kp、Ki），精細調控電壓。

實施時，先備份參數，逐步修改並監控。手冊強調，參數調整後需重啟設備生效。

案例研究

假設一風機係統使用NXP變頻器驅動5kW電機，頻繁出現F2 S1故障。診斷顯示減速時間為2s，DC電壓峰值達950Vdc。解決方案：延長減速至5s，激活P2.6.5.1=2，並添加製動電阻。故障消除，係統效率提升15%。

另一案例：690Vac電梯應用，S3子代碼頻繁。原因係電網波動，電壓長期超1100Vdc。采用AFE單元反饋能量，結合P2.6.5.2=2，問題解決。類似案例在論壇中常見，證明硬件升級的有效性。

預防措施與維護建議

預防F2故障需從設計階段入手：選擇匹配負載的變頻器型號，確保製動容量裕度20%。定期維護包括清潔散熱器、檢查電容容量（每兩年一次）和固件更新（參考丹佛斯網站）。

最佳實踐：集成監控係統，實時警報DC電壓；培訓操作員識別早期征兆；備用參數組（P2.16係列）應對不同工況。長期運行中，避免高海拔或潮濕環境影響絕緣。

結論

F2過電壓故障雖常見，但通過係統分析和參數優化，可有效控製。偉肯NXP係列以其靈活控製算法，提供強大防護機製。工程師應結合手冊、工具和經驗，確保設備可靠運行。未來，隨著智能化升級，如AI預測維護，類似故障將進一步減少。總字數約2500字，本文原創基於公開資源，供參考使用。若需具體應用谘詢，建議聯係丹佛斯支持。
