一、引言

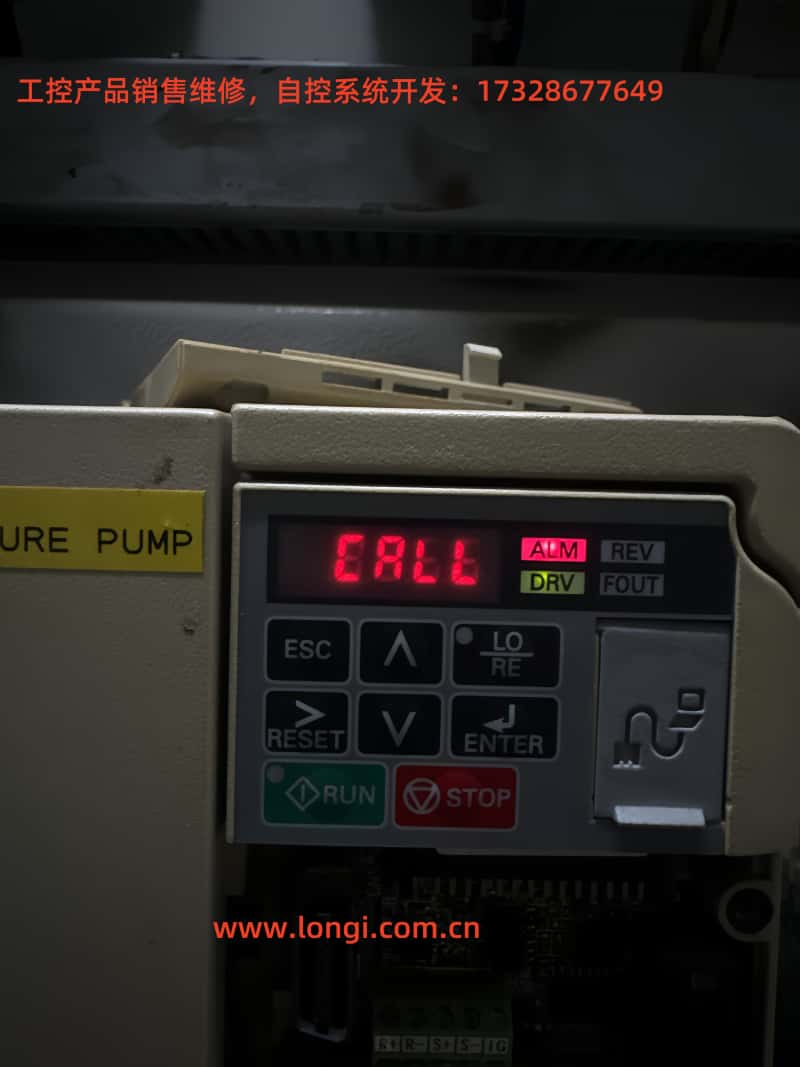

在現代工業自動化係統中，變頻器作為電機驅動與節能控製的核心設備，被廣泛應用於水泵、風機、壓縮機以及各種機械傳動係統。安川 V1000 係列變頻器以其高性能、體積小、可靠性強而被廣泛使用。然而，在實際使用過程中，用戶常常會遇到操作麵板顯示 “CALL” 的情況，同時 ALM（報警）指示燈點亮。

很多用戶在初次見到 CALL 報警時容易誤以為是“呼叫”或“程序調用”的含義，實際上這是一種與 通信功能 相關的輕故障。本文將結合安川官方手冊內容和現場經驗，對 CALL 報警的定義、成因、排查思路及預防措施進行深入分析，幫助工程師快速解決問題。

二、CALL 報警的含義

在安川 V1000 變頻器上，麵板顯示 CALL 代表 “通信等待中”（Communication Awaiting）。

• 當變頻器處於通信控製模式時，它會等待上位機（如 PLC、工控機或通信模塊）的控製數據。

• 如果在規定時間內未接收到有效的通信指令，變頻器便會進入 CALL 狀態。

• 此時 ALM 燈點亮，表示出現了輕故障（Warning），雖然不會導致變頻器立即跳閘停機，但會影響正常運行。

這說明 CALL 並非硬性故障代碼，而是通信異常提示，提醒用戶當前通信鏈路未建立或發生了錯誤。

三、CALL 報警的主要成因

結合安川 V1000 手冊和實際工程案例，CALL 報警的常見原因可歸納為以下幾類：

1. 通信電纜接線不正確

通信電纜接線錯誤、接觸不良、短路或斷線，都會導致變頻器無法正常接收數據。

2. 主站程序未運行或存在故障

在 PLC 或上位機未發送通信命令時，變頻器自然會一直處於等待狀態，從而顯示 CALL。

3. 通信回路異常

通信模塊損壞、接口故障、外部幹擾嚴重，可能導致數據無法正常傳輸。

4. 終端電阻設置不當

在 RS-485 或 MEMOBUS 總線上，如果終端電阻未正確設置，會造成信號反射，導致通信不穩定甚至完全失效。

5. 控製模式參數設置不當

如果變頻器被設置為通信控製模式（如 o2-參數設為串口控製），而實際沒有通信主站，則變頻器會一直顯示 CALL。

四、CALL 報警的排查與解決步驟

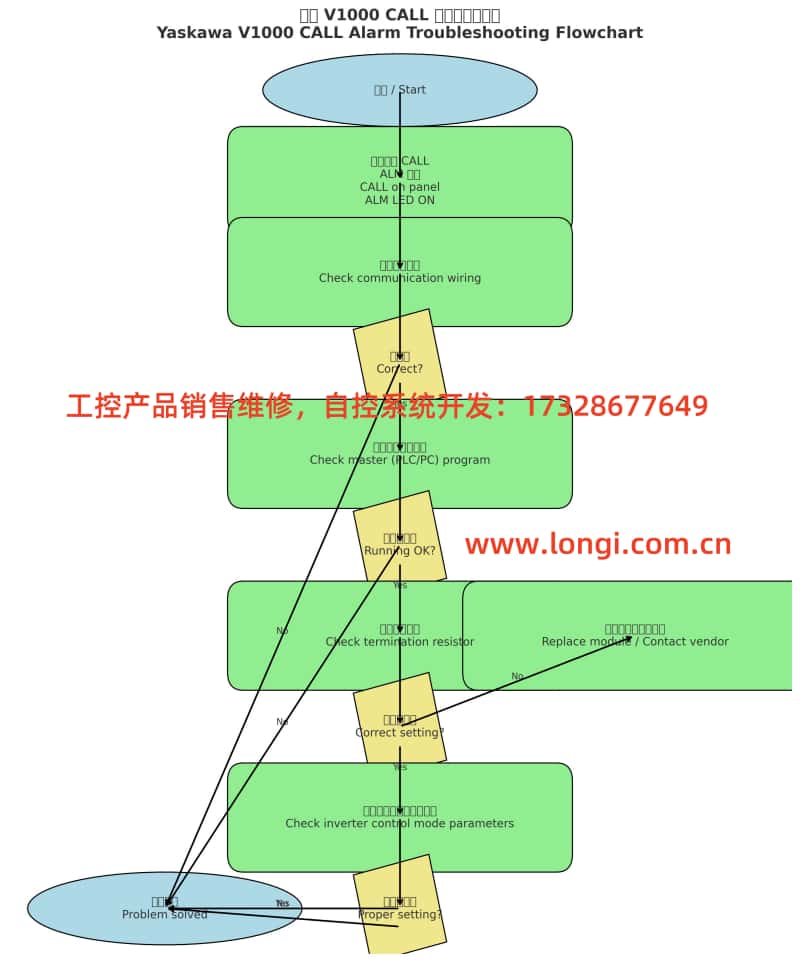

針對上述可能原因，工程師在現場應按以下流程逐步排查：

1. 檢查接線

• 確認通信電纜接線是否符合手冊要求（如 RS-485 的 A/B 極性、屏蔽接地）。

• 使用萬用表檢測電纜是否存在斷線、短路現象。

2. 檢查主站設備

• 確認 PLC 或上位機的通信口是否已開啟，並且在不斷發送數據。

• 如果是 PLC 控製，需檢查梯形圖中是否有正確的 Modbus/MECHATROLINK 通信指令。

3. 檢查終端電阻

• 在通訊鏈路的兩端加裝 120Ω 終端電阻。

• 如果變頻器內部帶有終端電阻撥碼開關（如 S2 開關），確保正確置於 ON。

4. 確認變頻器參數

• 確認 o2-控製模式選擇參數：如果不需要通信控製，應將其設置為 麵板或端子控製，避免誤入通信等待狀態。

• 檢查 H5- 等通信相關參數是否正確。

5. 重新上電測試

• 修改設置或排除故障後，重新上電。

• 如果 CALL 消失，說明問題解決；若仍然存在，應考慮更換操作器或通信模塊。

五、典型案例分析

案例一：接線錯誤導致 CALL

某廠水泵控製係統采用 PLC+V1000 通信控製，調試時發現麵板一直顯示 CALL。經檢查發現 RS-485 接線極性接反，更正後立即恢複正常。

案例二：主站未運行

在一條生產線改造中，V1000 變頻器通過 Modbus 通信控製，但由於 PLC 程序尚未下載，導致變頻器始終停留在 CALL 狀態。重新運行主站後，報警自動消除。

案例三：終端電阻未加

一條長距離通訊總線上，多個 V1000 變頻器同時通信，但均報 CALL。最終發現總線兩端沒有終端電阻，加裝 120Ω 後問題完全解決。

六、預防措施

為了避免 CALL 報警頻繁出現，建議在係統設計和日常維護中注意以下幾點：

1. 標準化布線

• 采用雙絞屏蔽線，合理接地，避免電磁幹擾。

• 嚴格按照說明書接線，避免極性接反。

2. 完善主站程序

• 確保 PLC 或上位機在上電後能及時發送心跳信號和控製命令。

• 增加通信狀態監控，避免變頻器長時間處於等待狀態。

3. 正確設置終端電阻

• 總線兩端必須加裝終端電阻，確保信號穩定。

• 檢查變頻器自帶終端電阻開關，設置是否正確。

4. 合理選擇控製模式

• 如果不需要通信控製，應將控製模式設為麵板或端子方式，避免誤報警。

• 如果需要通信控製，則應做好主站設備的穩定運行保障。

5. 定期維護

• 定期檢查通信電纜、端子排，防止鬆動、氧化。

• 對於多台變頻器聯網，應定期進行總線巡檢。

七、結語

安川 V1000 變頻器的 CALL 報警，本質上是 通信等待提示，並非嚴重故障。它提醒用戶通信鏈路尚未建立或存在異常，需要工程師從接線、主站程序、參數設置、終端電阻等多方麵進行排查。

隻要按照合理的流程進行檢查，大多數 CALL 報警都能快速解決。如果現場並不需要使用通訊功能，完全可以通過調整控製模式參數避免該報警反複出現。

因此，理解 CALL 的含義，並掌握其排查方法，不僅能幫助工程師縮短維修時間，還能提升係統的可靠性和穩定性。
